Presentation Transcript


4768136

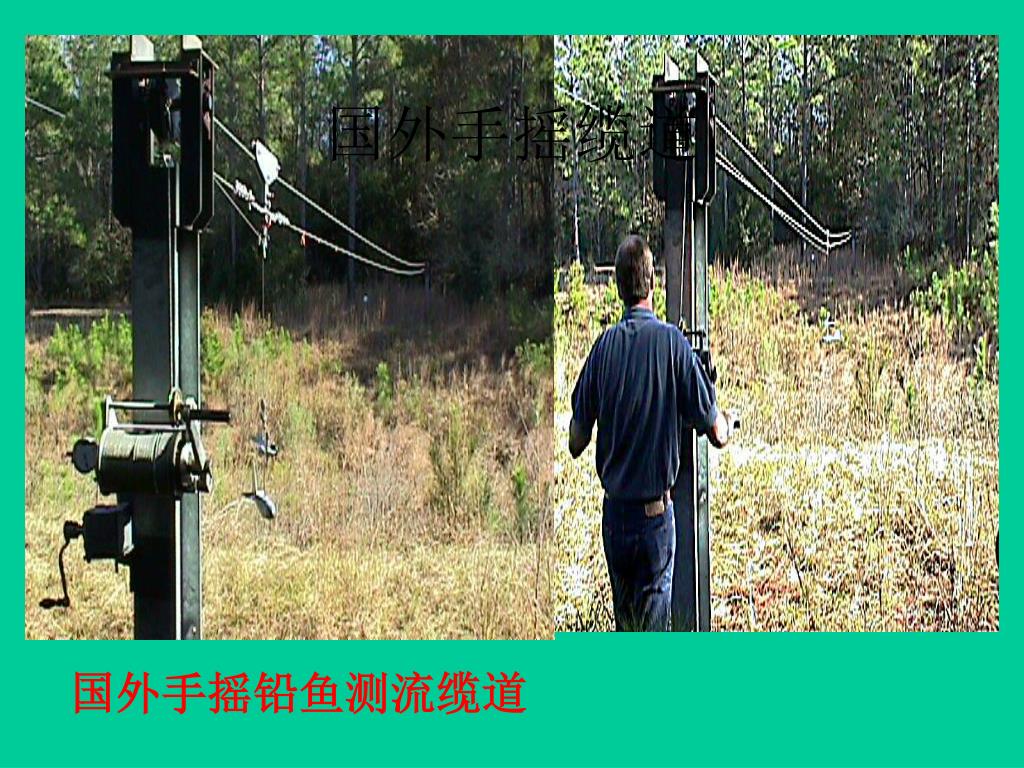

国外手摇缆道

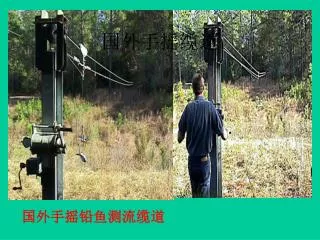

国外手摇铅鱼测流缆道


4768136

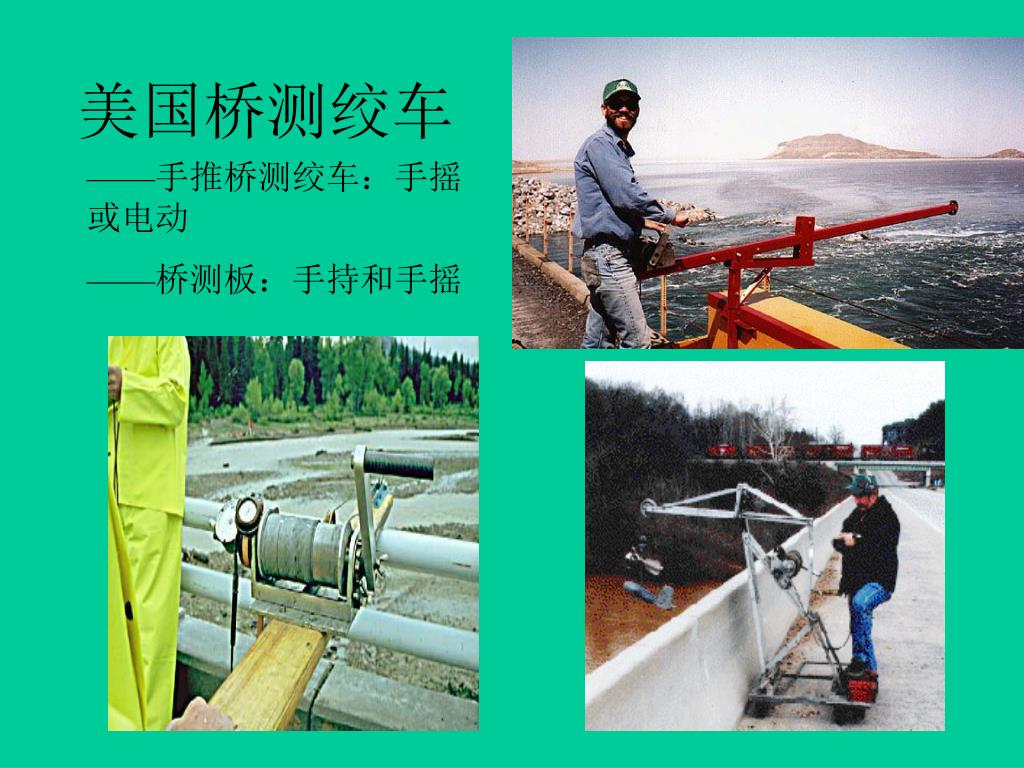

美国桥测绞车

——手推桥测绞车:手摇或电动

——桥测板:手持和手摇


4768136

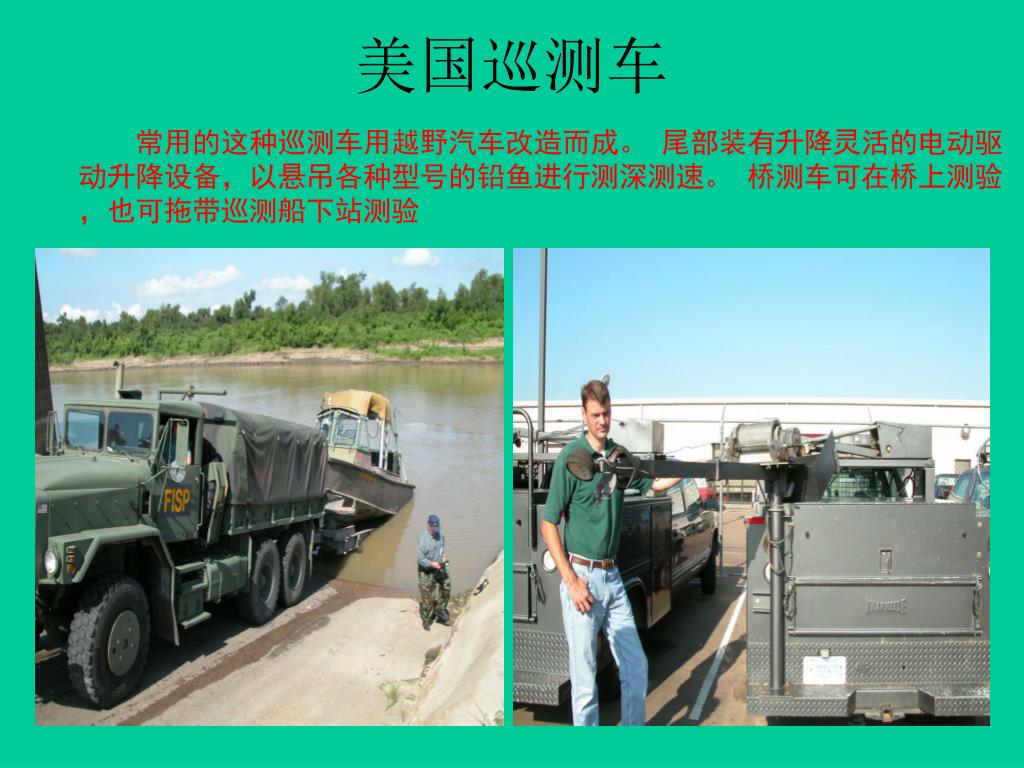

美国巡测车

常用的这种巡测车用越野汽车改造而成。 尾部装有升降灵活的电动驱动升降设备,以悬吊各种型号的铅鱼进行测深测速。 桥测车可在桥上测验,也可拖带巡测船下站测验


4768136

国外水文测船


4768136

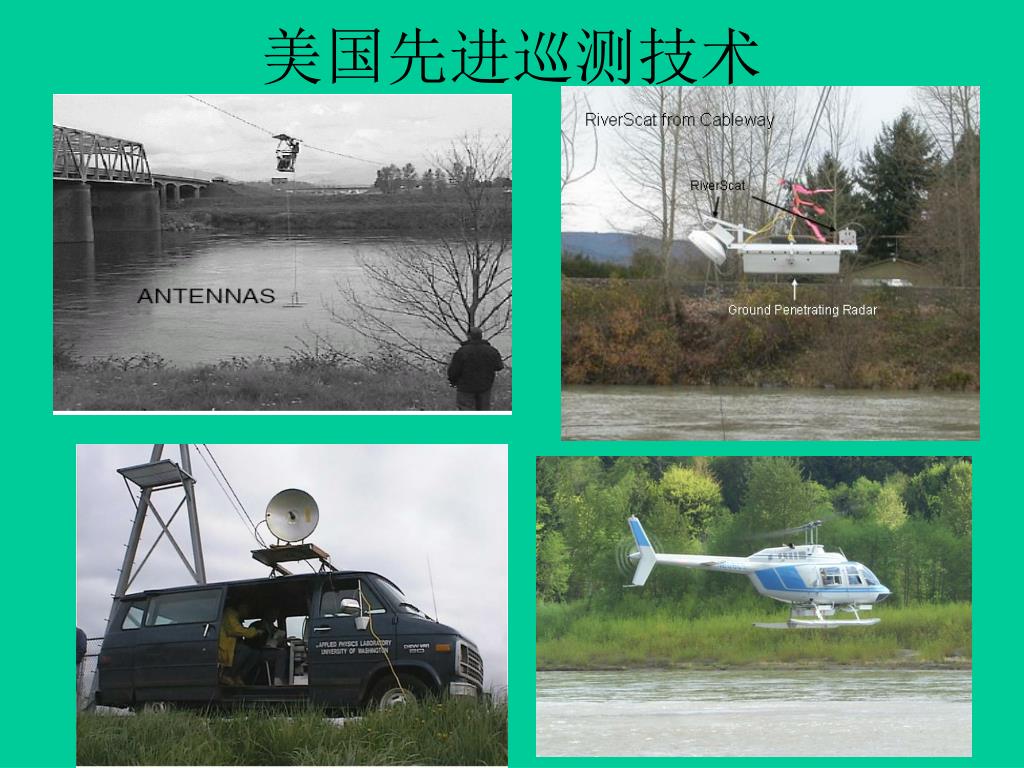

美国先进巡测技术


4768136

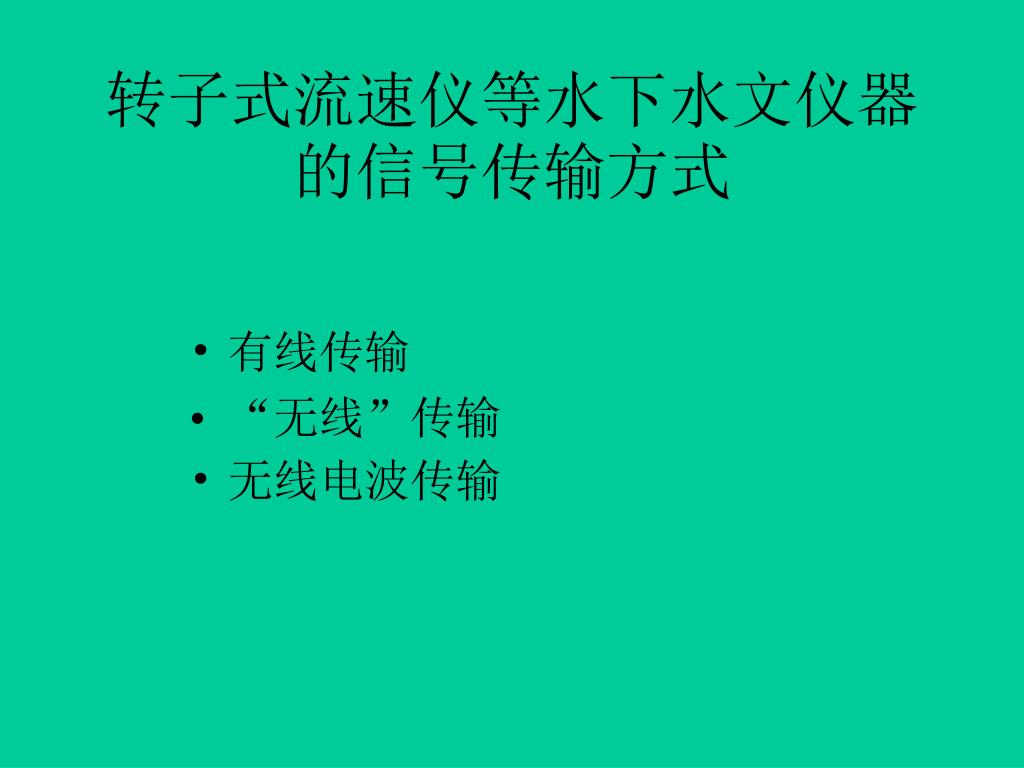

转子式流速仪等水下水文仪器的信号传输方式

  • 有线传输

  • “无线”传输

  • 无线电波传输


4768136

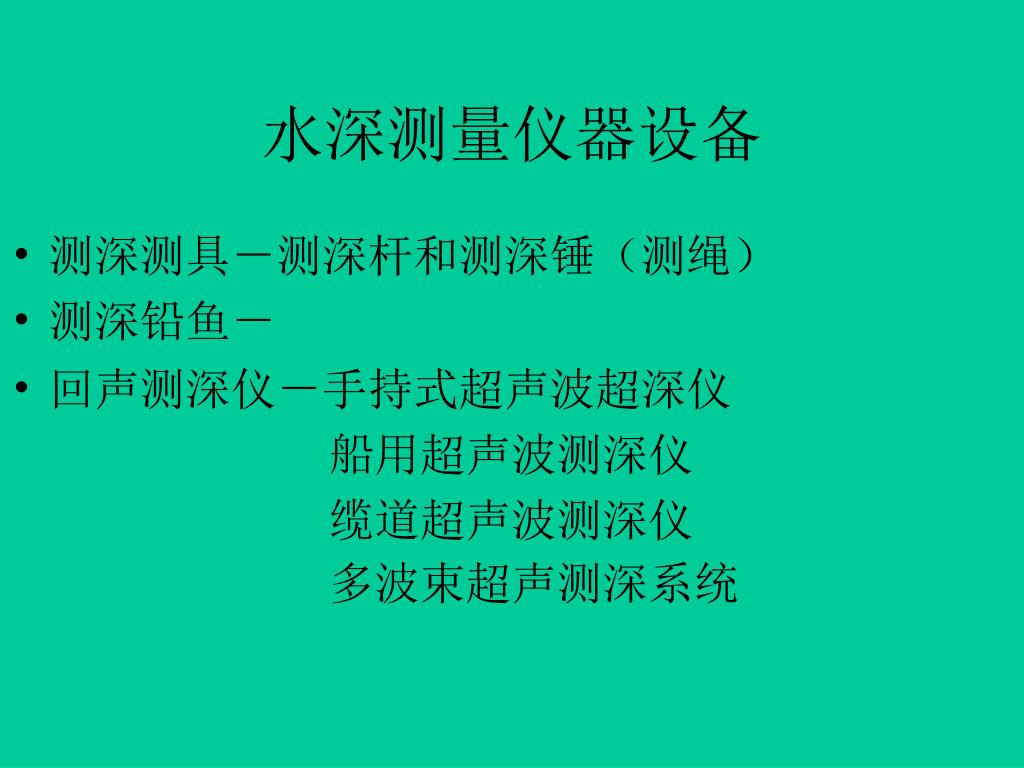

水深测量仪器设备

  • 测深测具-测深杆和测深锤(测绳)

  • 测深铅鱼-

  • 回声测深仪-手持式超声波超深仪

    船用超声波测深仪

    缆道超声波测深仪

    多波束超声测深系统


4768136

手持式超声波超深仪

在水面以下向河底发射超声波,超声波到达河底后反射回来,被接收。按照发射接收间的时间间隔和超声波在水中的传播速度计算出水深。

一般技术性能 :

静水测深范围:0.4~99.99m

测深误差: ±0.5% ~2cm

盲区:<40 cm适应流速:≤5m/S

水温修正范围:1℃~30℃

测深方式:单次、自动重复

电源:DC 6、12V

工作温度:0℃~45℃

使用频率:单频,小于200k


4768136

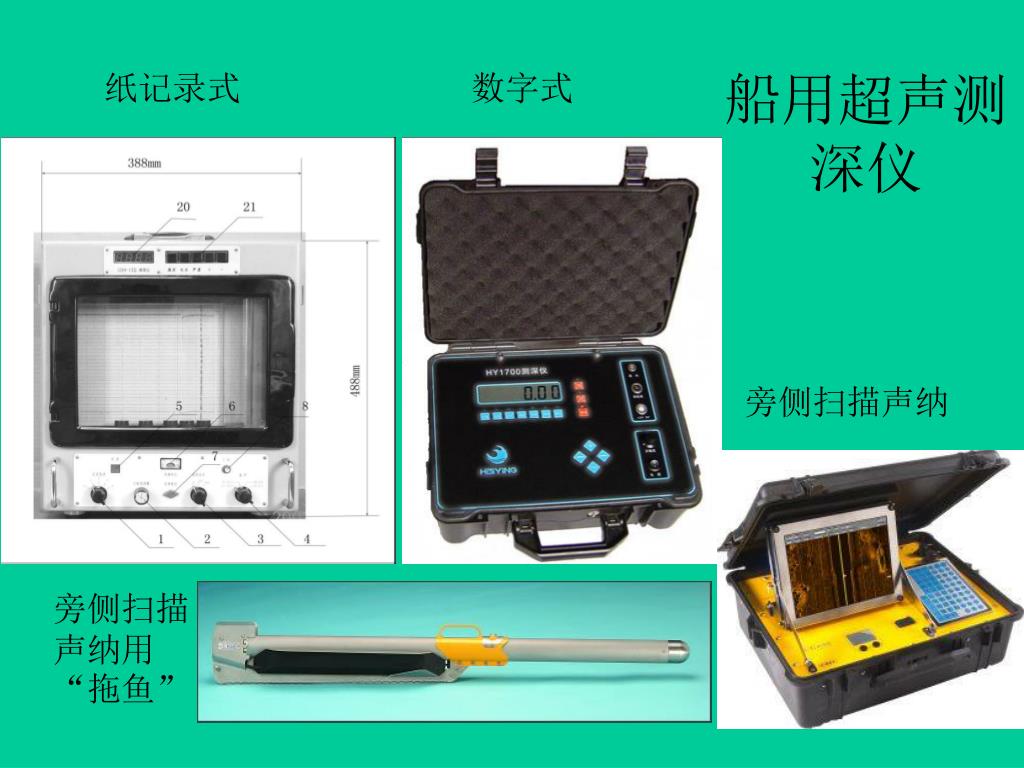

纸记录式 数字式

船用超声测深仪

旁侧扫描声纳

旁侧扫描声纳用“拖鱼”


4768136

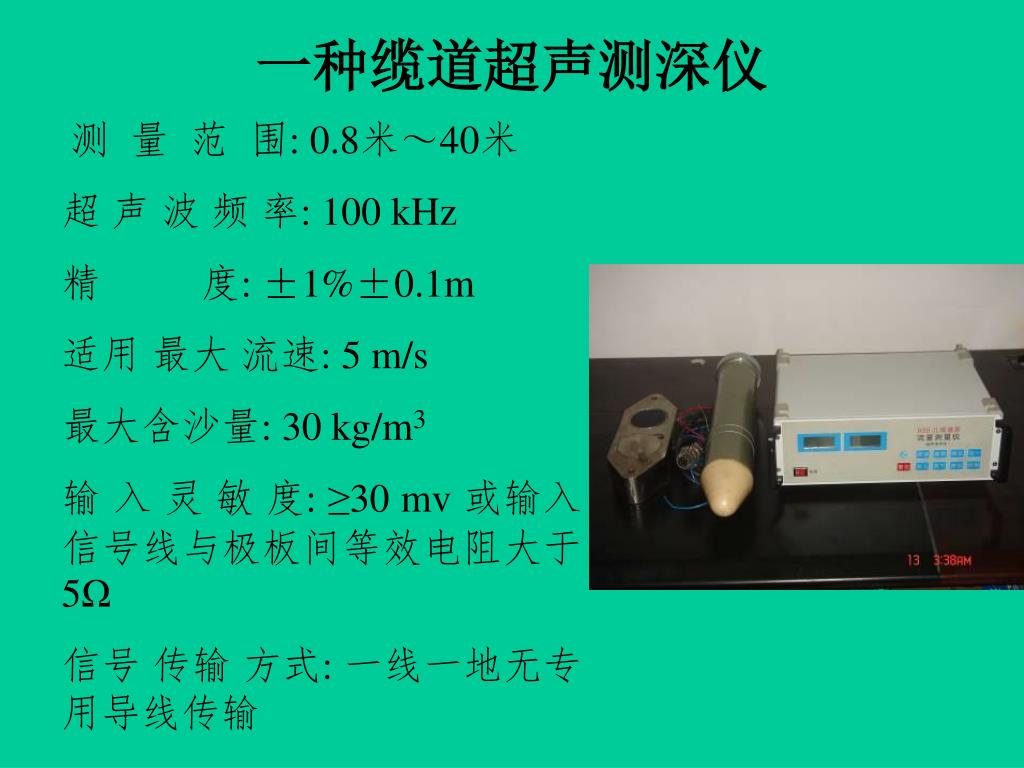

一种缆道超声测深仪

测 量 范 围: 0.8米~40米

超 声 波 频 率: 100 kHz

精 度: ±1%±0.1m

适用 最大 流速: 5 m/s

最大含沙量: 30 kg/m3

输 入 灵 敏 度: ≥30 mv 或输入信号线与极板间等效电阻大于5Ω

信号 传输 方式: 一线一地无专用导线传输


4768136

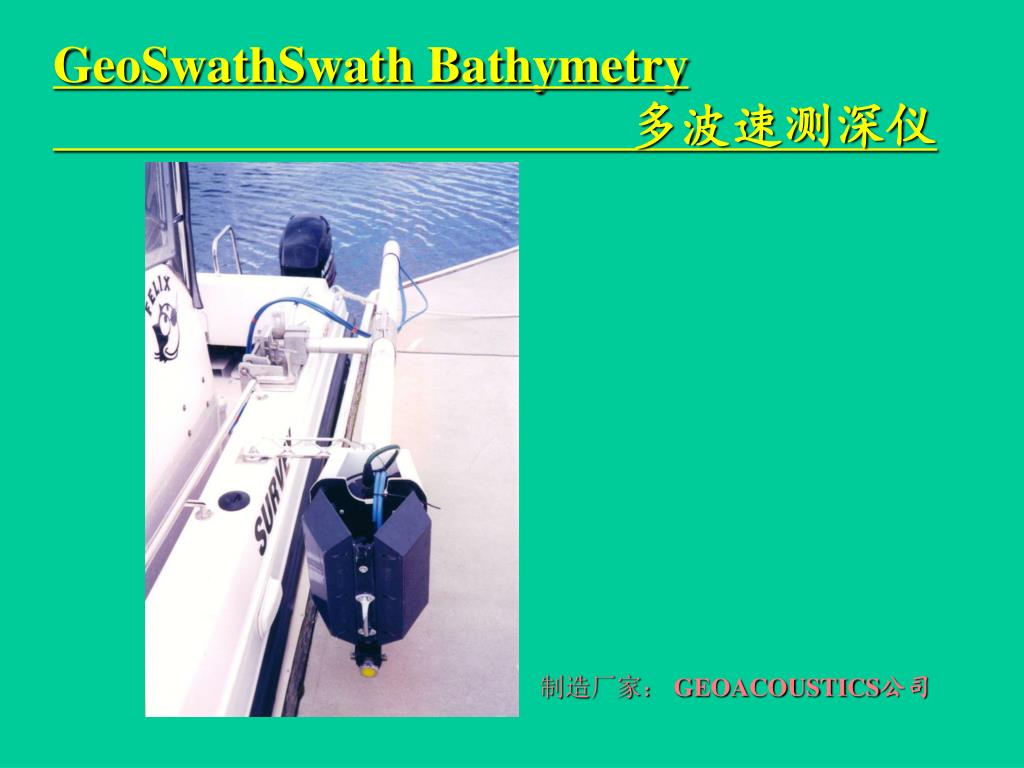

GeoSwathSwath Bathymetry多波速测深仪

制造厂家: GEOACOUSTICS公司


4768136

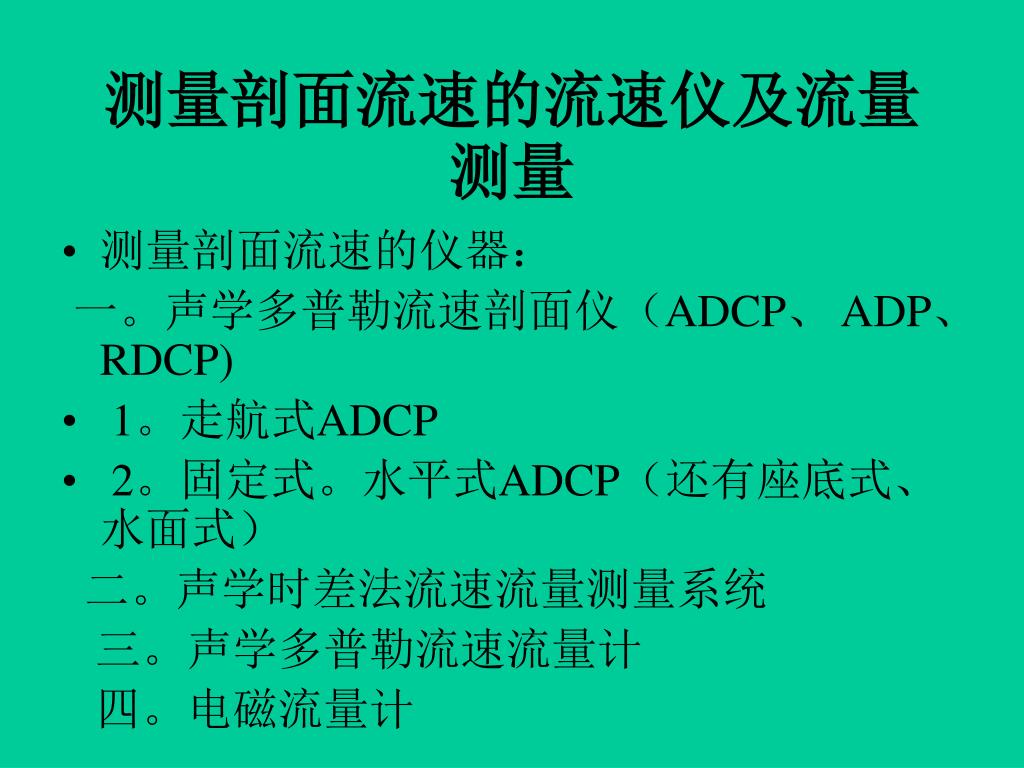

测量剖面流速的流速仪及流量测量

  • 测量剖面流速的仪器:

    一。声学多普勒流速剖面仪(ADCP、 ADP、RDCP)

  • 1。走航式ADCP

  • 2。固定式。水平式ADCP(还有座底式、 水面式)

    二。声学时差法流速流量测量系统

    三。声学多普勒流速流量计

    四。电磁流量计


4768136

ADCP应用方式示意图


4768136

ADCP测速原理图

1、2-超声换能器;3-流速;MN-河岸或河底


4768136

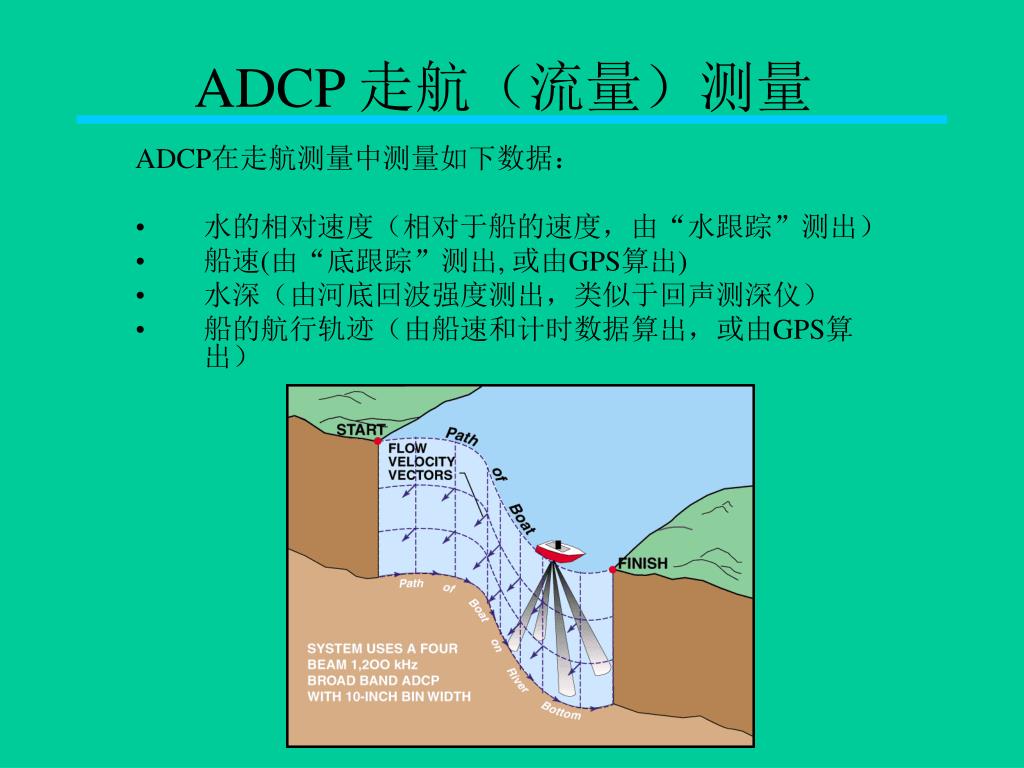

ADCP在走航测量中测量如下数据:

水的相对速度(相对于船的速度,由“水跟踪”测出)

船速(由“底跟踪”测出, 或由GPS算出)

水深(由河底回波强度测出,类似于回声测深仪)

船的航行轨迹(由船速和计时数据算出,或由GPS算出)

ADCP 走航(流量)测量


4768136

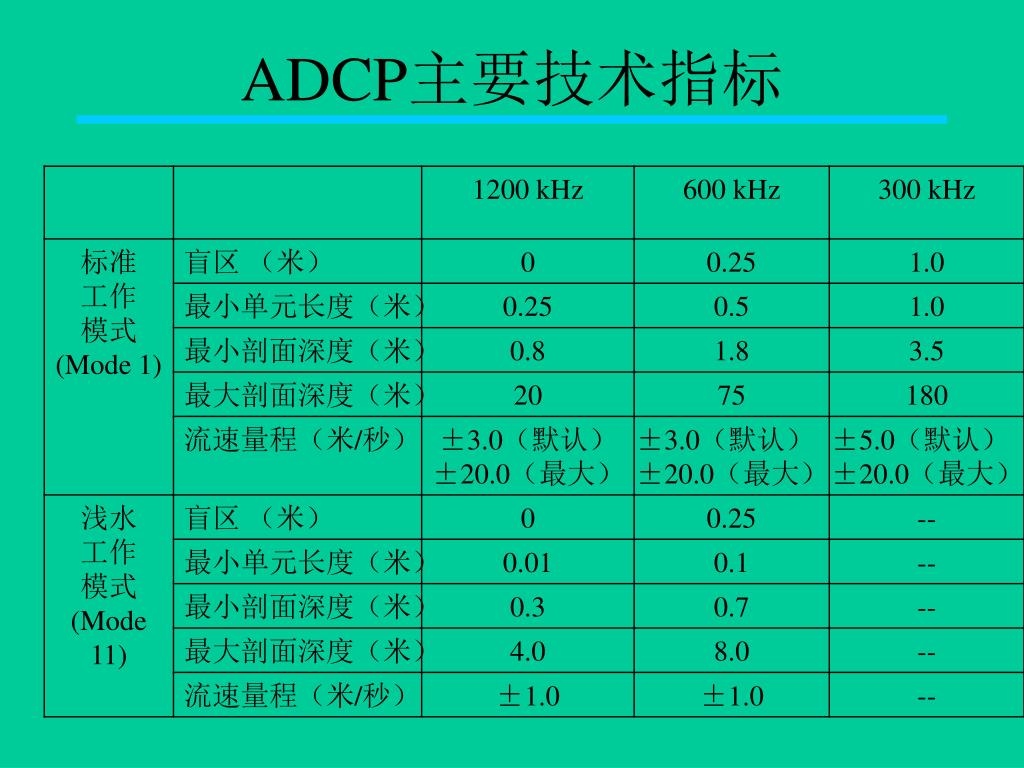

ADCP主要技术指标


4768136

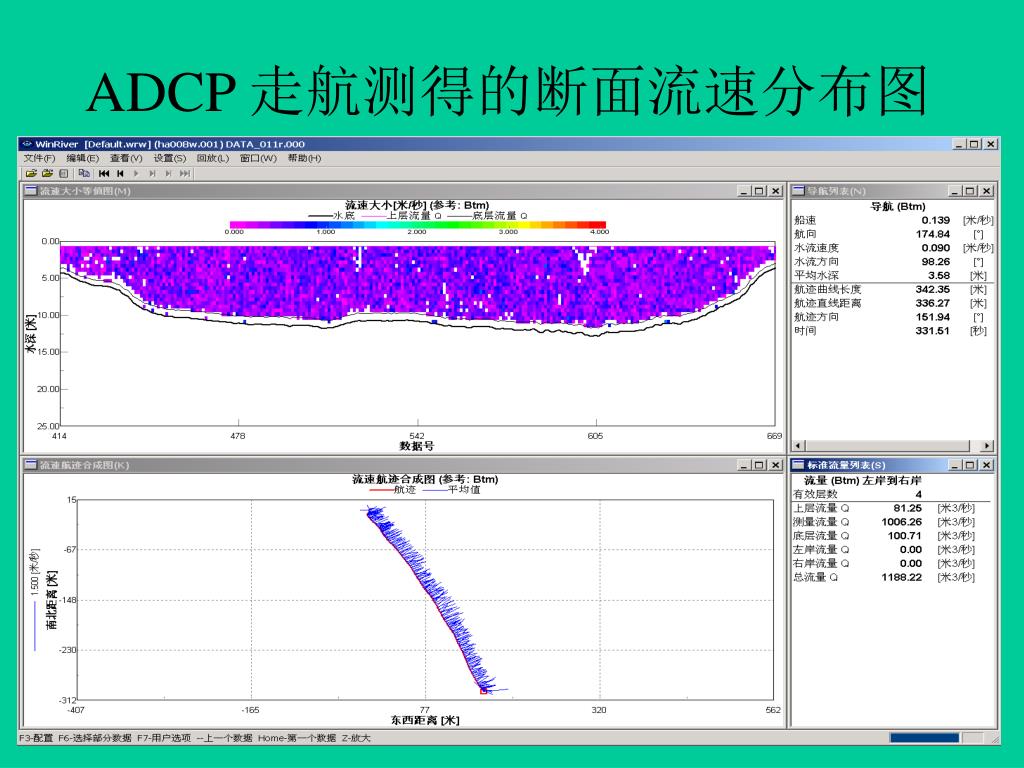

ADCP 走航测得的断面流速分布图


4768136

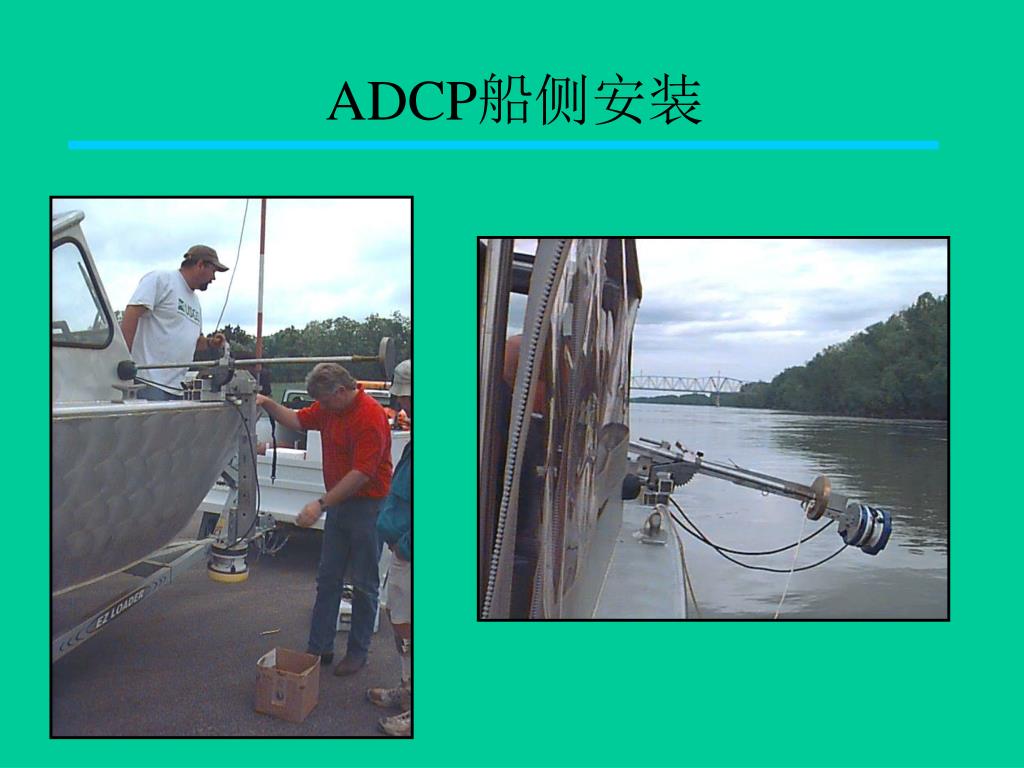

ADCP船侧安装

美国地调局 USGS


4768136

ADCP安装在无动力小双体船上

美国地调局 USGS


4768136

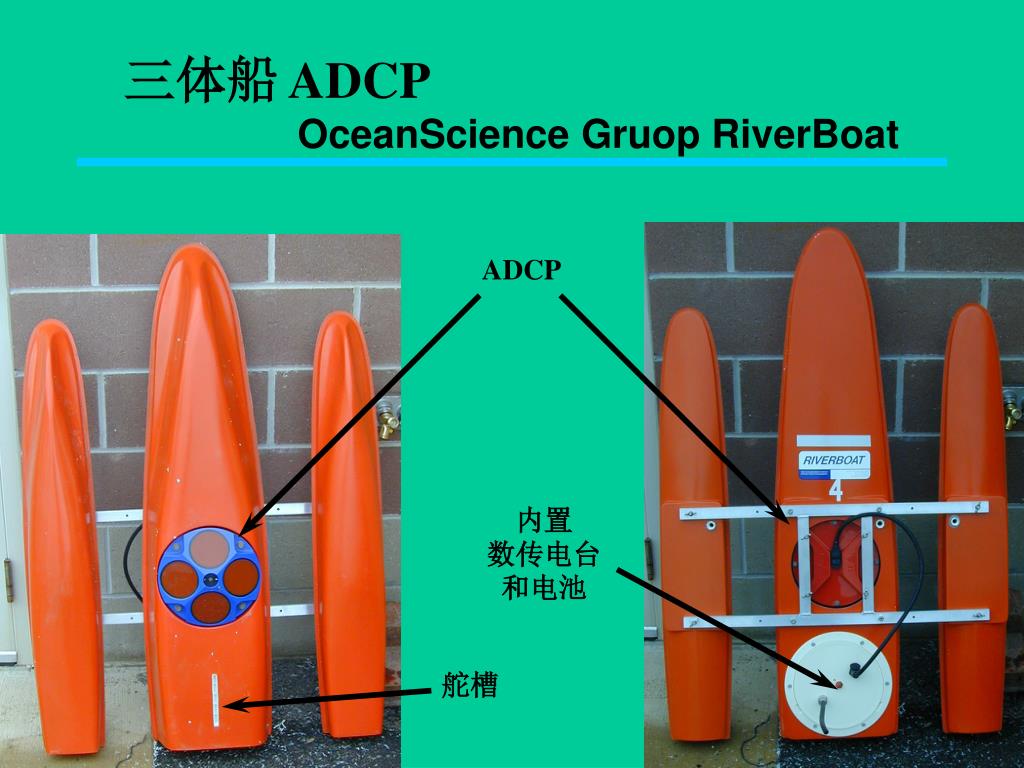

三体船 ADCPOceanScience Gruop RiverBoat

ADCP

内置

数传电台

和电池

舵槽


4768136

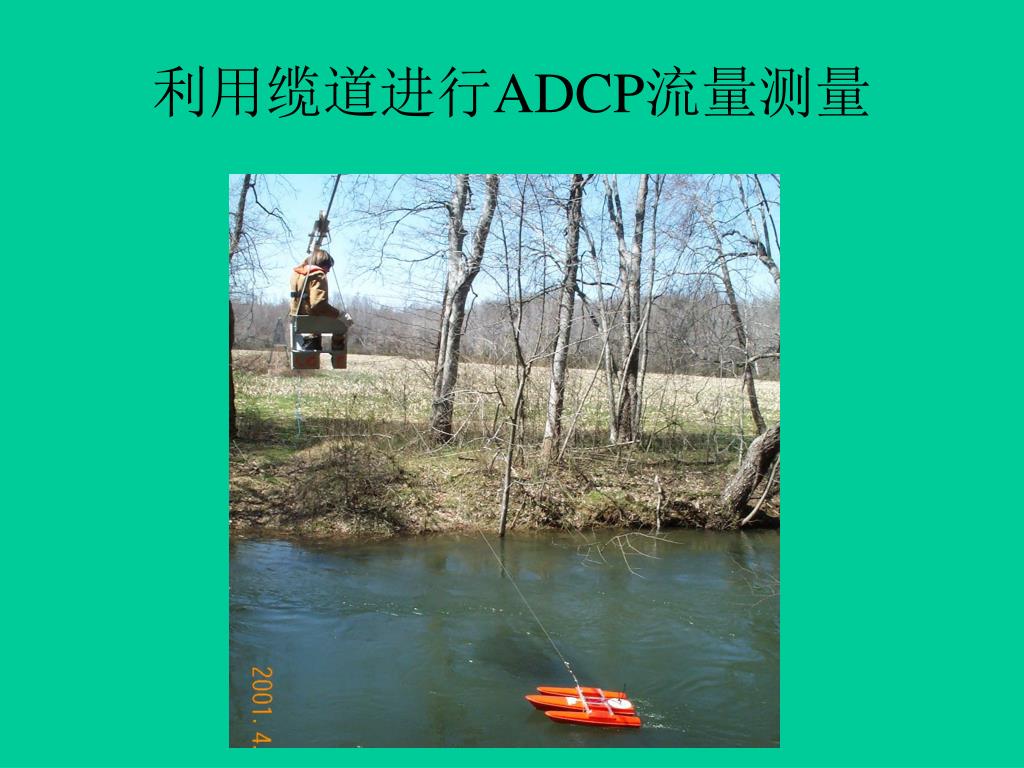

利用缆道进行ADCP流量测量
