1 / 5

Toujours en nombres impairs:3;5;7…

Les panneaux dérivés du bois :les contreplaqués. Les contreplaqués multiplis:. Panneau composé d’un empilage de placage de bois. La cohésion entre les couches est assurée par un liant (colle). Les plis sont empilés en nombre impair, à fil croisé (perpendiculaire). Orientation du fil.

evania
Download Presentation

Toujours en nombres impairs:3;5;7…

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

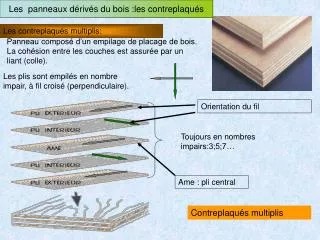

  1. Les panneaux dérivés du bois :les contreplaqués Les contreplaqués multiplis: Panneau composé d’un empilage de placage de bois. La cohésion entre les couches est assurée par un liant (colle). Les plis sont empilés en nombre impair, à fil croisé (perpendiculaire). Orientation du fil Toujours en nombres impairs:3;5;7… Ame : pli central Contreplaqués multiplis

  2. Les panneaux dérivés du bois :les contreplaqués Pli Ame :Lattes Les contreplaqués latté: Contrairement au multipli ,l’âme est constitué de lattes de bois de largeur comprise entre 7 et 30 mm.

  3. Les panneaux dérivés du bois :les contreplaqués Epaisseur entre 12 et 45/10 mm 2 Déroulage 5 1 4 3 Séchage Encollage Débitage Étuvage Tranchage 8 7 9 6 Classement- Marquage- Stockage 10 Fabrication: Assemblage Pressage à chaud Ponçage Mise format

  4. Les panneaux dérivés du bois :les contreplaqués Face parement Face contre parement Les classements d’aspect: Face destinée à rester visible Face pouvant rester visible Face pouvant être plaquée ou peinte Face destinée à être cachée Face ne comportant aucune exigence d’aspect AA ou AI ou I /II Exemple de classement d’aspect : Les types de collage: Intérieur Ébénisterie, agencement Menuiserie, charpente Quelques réemplois Plusieurs réemplois Difficilement Inflammable Ces panneaux ont des destinations différentes suivant la colle employée lors de sa fabrication

  5. Les panneaux dérivés du bois :les contreplaqués Les dimensions Dimensions courantes : Épaisseur : 6, 8, 10, 12, 15, 18, 22, 25, 30 mm Largeur : 1.20 m, 1.50 m Longueur : 2.50 m, 3.10 m La longueur d’un panneau correspond à la dimension dans le plan dans le sens du pli de face. Conclusions : Par la diversité du matériau et de son utilisation, il est nécessaire de consulter les fiches techniques avant la mise en œuvre. le milieu sec correspond à la classe d’emploi 1 le milieu humide correspond à la classe d’emploi 2 le milieu extérieur correspond à la classe d’emploi 3 Dimensions courantes : Epaisseur : 6, 8, 10, 12, 15, 18, 22, 25, 30 mm Largeur : 1.20 m, 1.50 m Longueur : 2.50 m, 3.10 m La longueur d’un panneau correspond à la dimension dans le plan dans le sens du pli de face.
