  1. Presentasjons oversikt: Integrasjon av DALI lysstyringssystem med KNX og mikrokontroller Introduksjon av DALI, utlegg-ATmega og KNX Implementasjon og lærdom Demonstrasjon og konklusjon

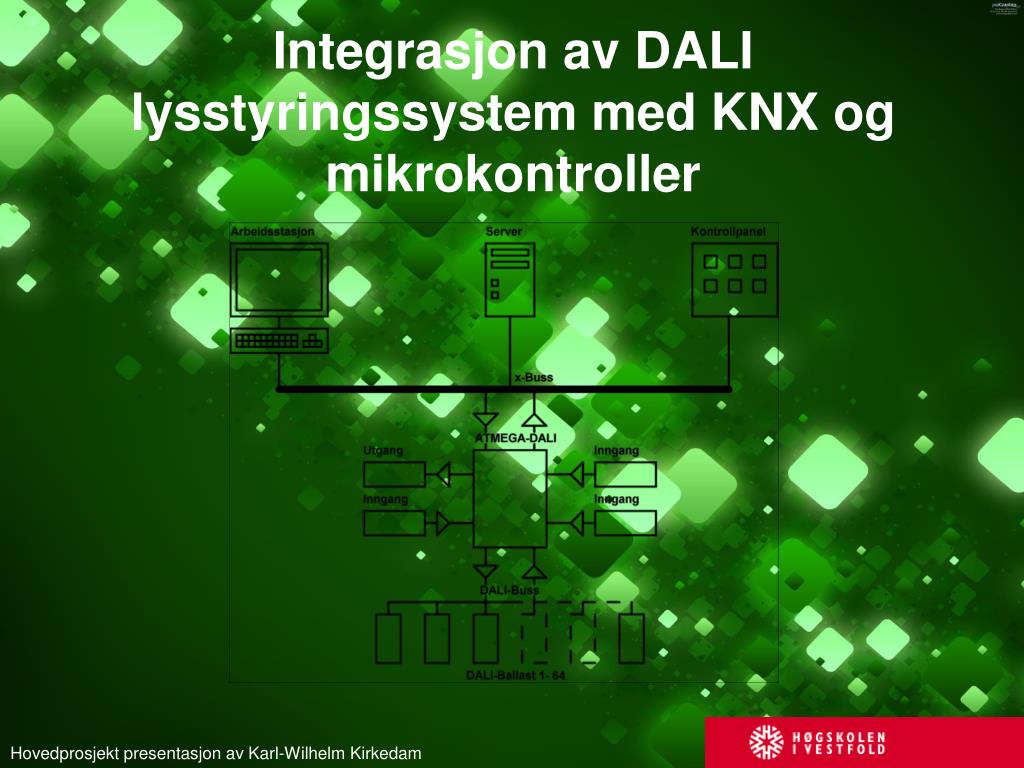

  2. Integrasjon av DALI lysstyringssystem med KNX og mikrokontroller Hovedprosjekt presentasjon av Karl-Wilhelm Kirkedam

  3. Digital Addressable Lighting Interface (DALI) Historie og bruk • 0-10V standard • Åpen standard, IEC 60929 • Automatiserte bygg, store som små. Hvorfor? • Strømsparing, mindre utbytting av lamper lavkost infrastruktur • Avansert funksjonalitet (Dimming, individuell kontroll, feedback)

  4. Digital Addressable Lighting Interface (DALI) i Bygg

  5. DALI-ATmega Intensjon • Intelligente kontrollpunkt, ikke bare en ”gateway” • Lavere kostnadd • Eksepsjonelle muligheter for spesiell konfigurering og egendefinering

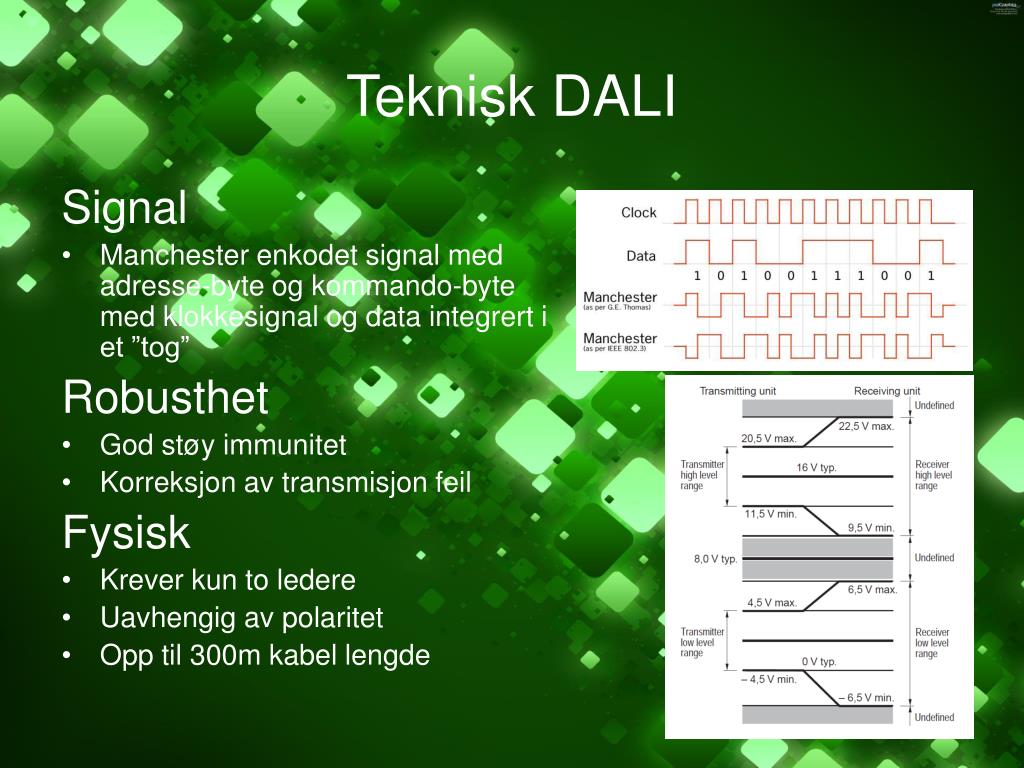

  6. Teknisk DALI Signal • Manchester enkodet signal med adresse-byte og kommando-byte med klokkesignal og data integrert i et ”tog” Robusthet • God støy immunitet • Korreksjon av transmisjon feil Fysisk • Krever kun to ledere • Uavhengig av polaritet • Opp til 300m kabel lengde

  7. Teknisk ATmega

  8. KNX - Konnex Nettverk basert kommunikasjons protokoll for intelligente bygninger. Konvergert og satt sammen av EHS, BatiBUS og EIB. Standard beskrevet i: ISO/IEC 14543 Beskriver flere former for fysiske grensesnitt. • Over sterkstrømnett • Radio (KNX-RF) • Infrarødt • Ethernet (KNXnet/IP) KNX nettverk er uavhengig av en spesifikk plattform og kan tilkoples en mikrokontroller som i dette tilfelle eller for eksempel en PC. Stort samarbeid med mange andre produsenter, det er mange produkter som koples til denne bussen. ABB AMX LLC Berker GmbH Co. KG Bosh Termotechnic Cisco Systems Control4 EMEA Creston Internacional Daikin Industries Embedded Automation Jung Legrand Miele & Cie KG ON Semiconductor Hager Schneider Electric Industries S.A. Somfy Bosch Russound/FMP Inc. Siemens Toshiba Uponor corporation

  9. Implementasjon Økonomi • Kostnadd mot sparing • Vedlikehold • Levetid Miljø • Grønn profil • Energisparing mot energikostnad • Inneklima, overbelysning

  10. Lærdom • Planlegging og tidlig research • Komplikasjoner og eskalering • Feil og dokumentasjon • Samarbeid

  11. Demonstrasjon og konklusjon Resultat • Minimum krav og prosjekt mål • Forbedringer • Er jeg fornøyd? Demonstrasjon av funksjonene til kortet som beskriver et av hovedbruksområdene til et tenkt system.

  12. Takk for oppmerksomheten!
