  1. Estruturas e Formas Engenharia Civil – UNIP – Araçatuba-SP Prof. Netúlio Alarcon Fioratti Referências: Notas de Aula e apresentações do Prof. Dr. AdersonSegantini “O Edifícioatésuacobertura” – HélioAlves de Azeredo

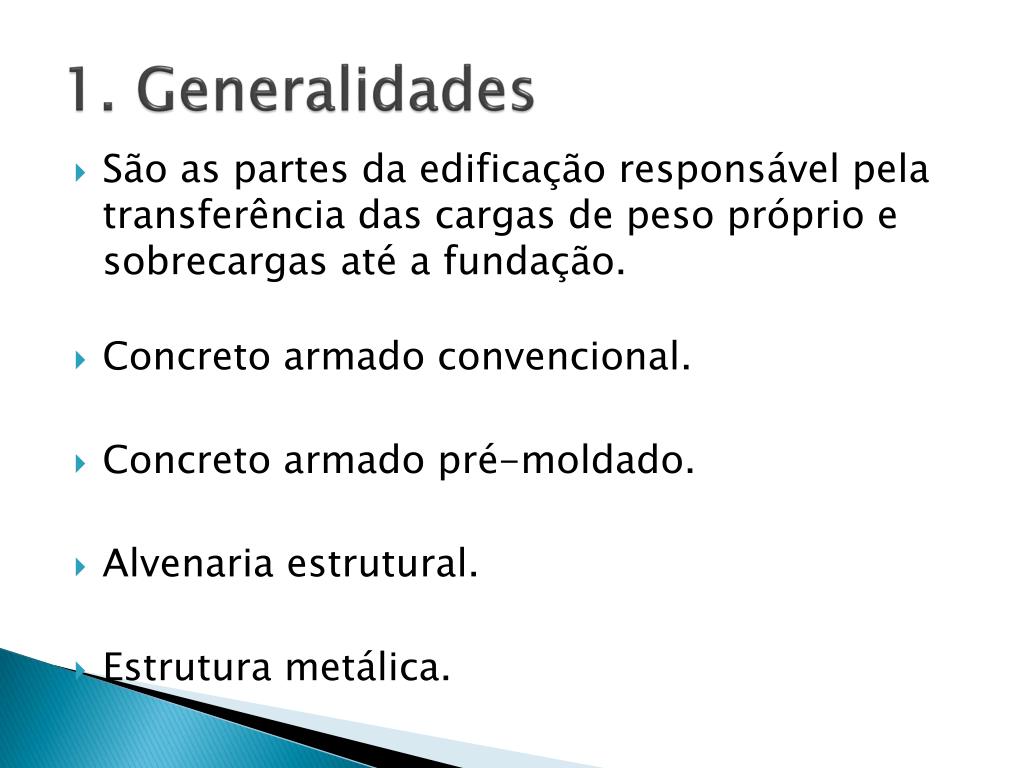

  2. 1. Generalidades • São as partes da edificação responsável pela transferência das cargas de peso próprio e sobrecargas até a fundação. • Concreto armado convencional. • Concreto armado pré-moldado. • Alvenaria estrutural. • Estrutura metálica.

  3. 2. Concreto armado convenc. • Todos os elementos são moldados in-loco. • Pode haver partes pré-moldadas, como vigotas de lajes.

  4. 2. Concreto armado convenc. • Pilares • Elementos verticais. • No pavimento anterior ou no bloco de fundação são previstos os arranques e fixa-se os “colarinhos”.

  5. 2. Concreto armado convenc. • Arranques e colarinhos

  6. 2. Concreto armado convenc. • Depois de inseridas as armaduras são fixadas e escoradas as formas.

  7. 2. Concreto armado convenc. • Depois de lançado o concreto e respeitado período adequado de cura, procede-se a desforma.

  8. 2. Concreto armado convenc. • Vigas • São elementos horizontais responsáveis por sustentar as cargas provientes das lajes. • Normalmente as formas e armaduras são fixadas após a desforma dos pilares.

  9. 2. Concreto armado convenc. • Vigas

  10. 2. Concreto armado convenc. • Normalmente são concretadas junto com as lajes maciças ou de vigotas pré-fabricadas.

  11. 2. Concreto armado convenc.

  12. 2. Concreto armado convenc. • Nãoesquecerescoramento e travamentoadequado das formas.

  13. 2. Concreto armado convenc. • Lajes

  14. 2. Concreto armado convenc. • Lajes • Existem em inúmeros formatos. • Vigotas pré-fabricadas.

  15. 2. Concreto armado convenc. • Quando da concretagem todas as passagens devem estar previstas.

  16. 2. Concreto armado convenc. • Lajes maciças.

  17. 2. Concreto armado convenc. • Lajenervurada. • Laje alveolar.

  18. 2. Concreto armado convenc. • Paredes • São elementos verticais cuja largura é bem maior que o comprimento (diferente dos pilares).

  19. 2. Concreto armado convenc. • Requerem formas e escoras específicas.

  20. 2.1 Concretagens específicas • Conforme situação, a técnica construtiva deve ser específica. • Concreto auto-adensável (CAA). • Concreto projetado. • Concreto compactado com rolo (CCR).

  21. 2.2 Observações gerais • Independente do tipo e da peça de concretagem, deve sempre ser observado aspectos básicos. • Adensamento adequado. • Cura adequada. • Todas as fases do processo de produção do concreto devem ser de acordo com as necessidades que o material concreto exige.

  22. 2.3 Prazo para desforma
