DCS-180D 제품소개

1. Digital Communication System DCS-180D 제품소개 삼성전자 유통영업그룹

2. 회사소개 • 상 호: 삼성전자주식회사 • 사업장 본 사 : 서울특별시 중구 태평로 2가 250 삼성본관빌딩 연구소 : 경기도 수원시 팔달구 매탄3동 삼성전자 정보통신 연구개발센터 공 장 : 경상북도 구미시 공단동 259 삼성전자 구미1공장 영업부 : 서울특별시 중구 태평로2가 250 삼성본관빌딩10층 인터넷 인프라 사업팀 유통영업그룹 서비스 : 서울특별시 강동구 성내동 48-1 서울통신기술 정보서비스그룹 • 업종 : 통신기기 및 정보기기 • 주 생산품 교환기 : 국설, 사설교환기, 키폰 시스템, CDMA 반도체 광섬유, 광케이블 산업용 전자기기 및 부품 공작기계 및 부분품, 산업용 로봇 무인속도 측정기 반도체 레이다 및 레이저 관련기기 자동제어기기 감열 기록소자, 발광소자 등

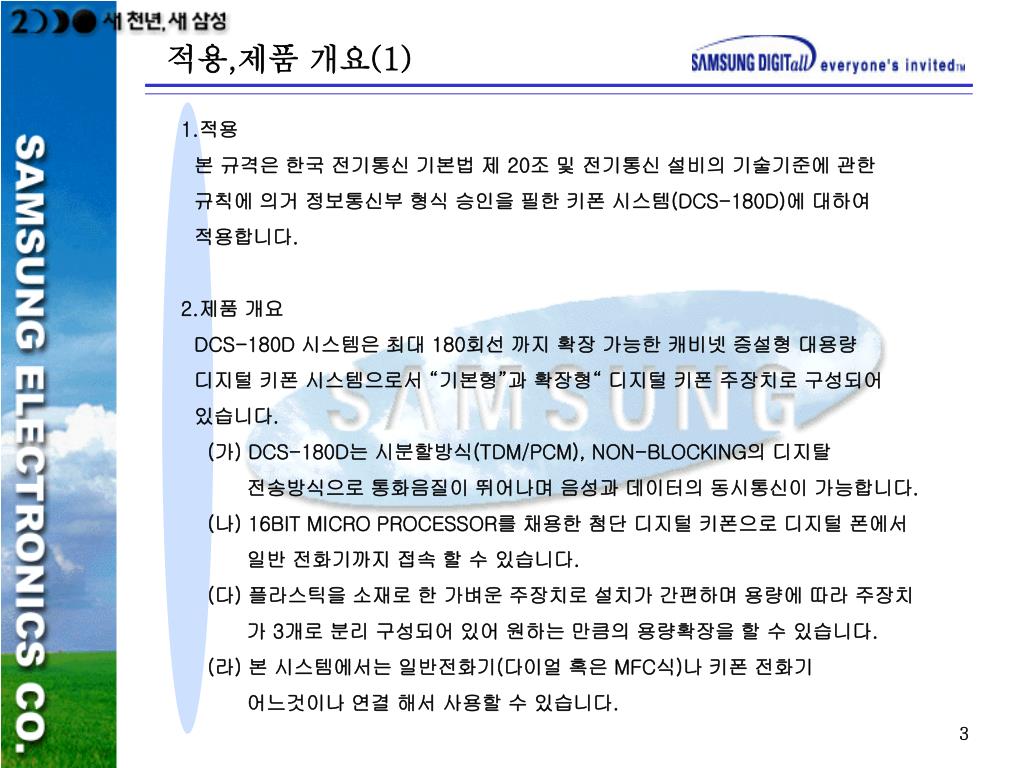

3. 적용,제품 개요(1) 1.적용 본 규격은 한국 전기통신 기본법 제 20조 및 전기통신 설비의 기술기준에 관한 규칙에 의거 정보통신부 형식 승인을 필한 키폰 시스템(DCS-180D)에 대하여 적용합니다. 2.제품 개요 DCS-180D 시스템은 최대 180회선 까지 확장 가능한 캐비넷 증설형 대용량 디지털 키폰 시스템으로서 “기본형”과 확장형“ 디지털 키폰 주장치로 구성되어 있습니다. (가) DCS-180D는 시분할방식(TDM/PCM), NON-BLOCKING의 디지탈 전송방식으로 통화음질이 뛰어나며 음성과 데이터의 동시통신이 가능합니다. (나) 16BIT MICRO PROCESSOR를 채용한 첨단 디지털 키폰으로 디지털 폰에서 일반 전화기까지 접속 할 수 있습니다. (다) 플라스틱을 소재로 한 가벼운 주장치로 설치가 간편하며 용량에 따라 주장치 가 3개로 분리 구성되어 있어 원하는 만큼의 용량확장을 할 수 있습니다. (라) 본 시스템에서는 일반전화기(다이얼 혹은 MFC식)나 키폰 전화기 어느것이나 연결 해서 사용할 수 있습니다.

4. 제품 개요(2) (마) 본 시스템에 연결되는 국설 교환기가 전자식이든 기계식이든 상관없이 모두 사용 할 수 있습니다. (바) 본 시스템은 주장치, 단말기부(SUBSET), 외부장비 등으로 구성되며 주장치는 각 기능별 카드(PBA)의 PLUE IN 방식으로 CPU가 전 시스템을 제어하고 단말기는 주장치와 데이터 통신에 의해 사용자가 필요로 하는 기능을 서비스 받을 수 있습니다. (사) 키폰 전화기의 최대 사용가능 거리는 800M(AWG 24사용시) 까지 입니다. (아) 수용회선은 기본 30회선에서 최대 180회선(국선,내선,전용선 혼용)까지 사용가능 하며 필요에 따라 실장회선을 4/8회선 단위로 사용할 수 있습니다. (자) PC를 이용하여 효율적인 전화업무가 가능합니다. (CTI 기능) (차) ISDN향 통신방식을 채용, ISDN망 구성시 접속이 용이합니다. (BRI: 2CH , PRI: 30CH) (회선별로 NT1 별도 필요) (카) PC를 이용 원격지에서 모뎀을 통해 시스템의 상태점검 및 프로그램이 가능합니다. (타) 디지탈 국선 접속카드(T1/E1)를 실장하여 DID국선을 최대 24회선(T1), 30회선 (E1)까지 사용 할 수 있습니다.

5. 시스템 제원 (1) 전기적 특성 가. 전송특성 -감쇄량 가입자간 6db이내 가입자와 시내중계선 간 0.5db 이내 -선로 특성임피던스 : 600ohm -주파수 대역 : 300Hz~340Hz -절연저항 : 1Mohm 나. 신호방식 -착신 : 20Hz 링 신호 검출 방식 (DID 방식 선택기능) -발신 : 폐로기동 (LOOP START) 다이얼 펄스 송출, 복합주파수 신호 송출 (2) 선로조건 설치거리 -디지털 키폰 전화기: 최대 0.4km (AWG 24 케이블 사용시) -일반 전화기 : 최대 1.0km (AWG 24 케이블 사용시) (3) 주변조건 동작온도 : 섭씨 0 ℃에서 40 ℃ 상대습도 : 10%~90% 전원 : AC 110/220V 겸용 외부밧데리 : 48V/ 40AH.MAX DC +5V,-5V, -48V (4) 시스템 크기와 무게

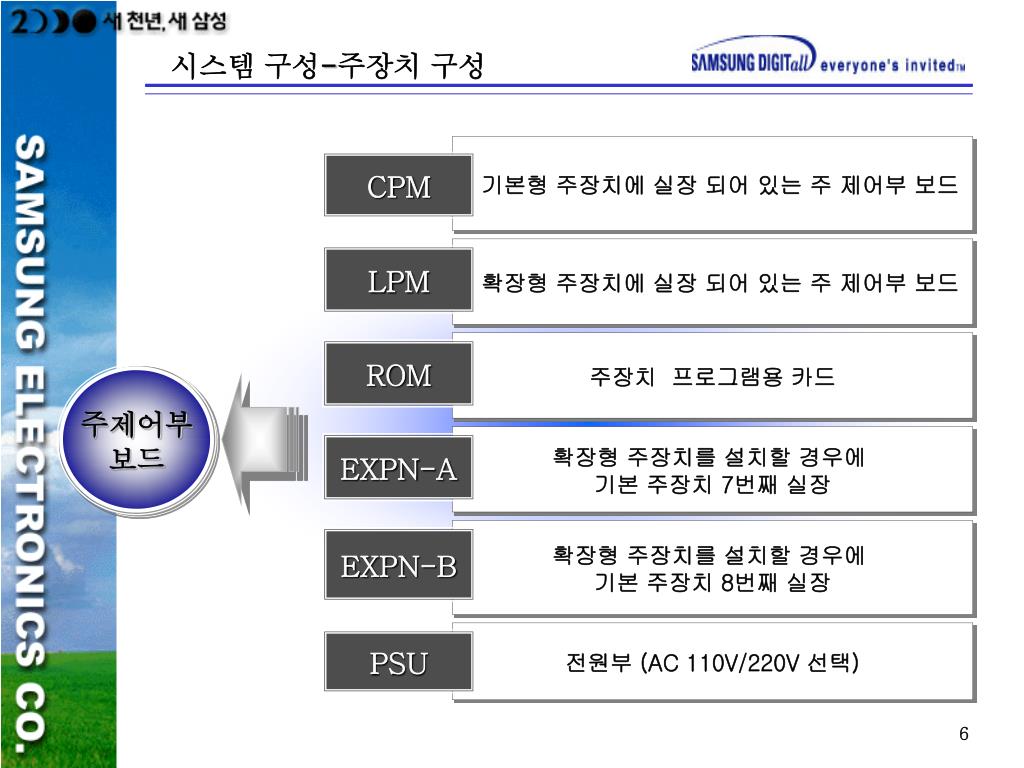

6. 시스템 구성-주장치 구성 기본형 주장치에 실장 되어 있는 주 제어부 보드 CPM 확장형 주장치에 실장 되어 있는 주 제어부 보드 LPM 주장치 프로그램용 카드 ROM 주제어부 보드 확장형 주장치를 설치할 경우에 기본 주장치 7번째 실장 EXPN-A 확장형 주장치를 설치할 경우에 기본 주장치 8번째 실장 EXPN-B 전원부 (AC 110V/220V 선택) PSU

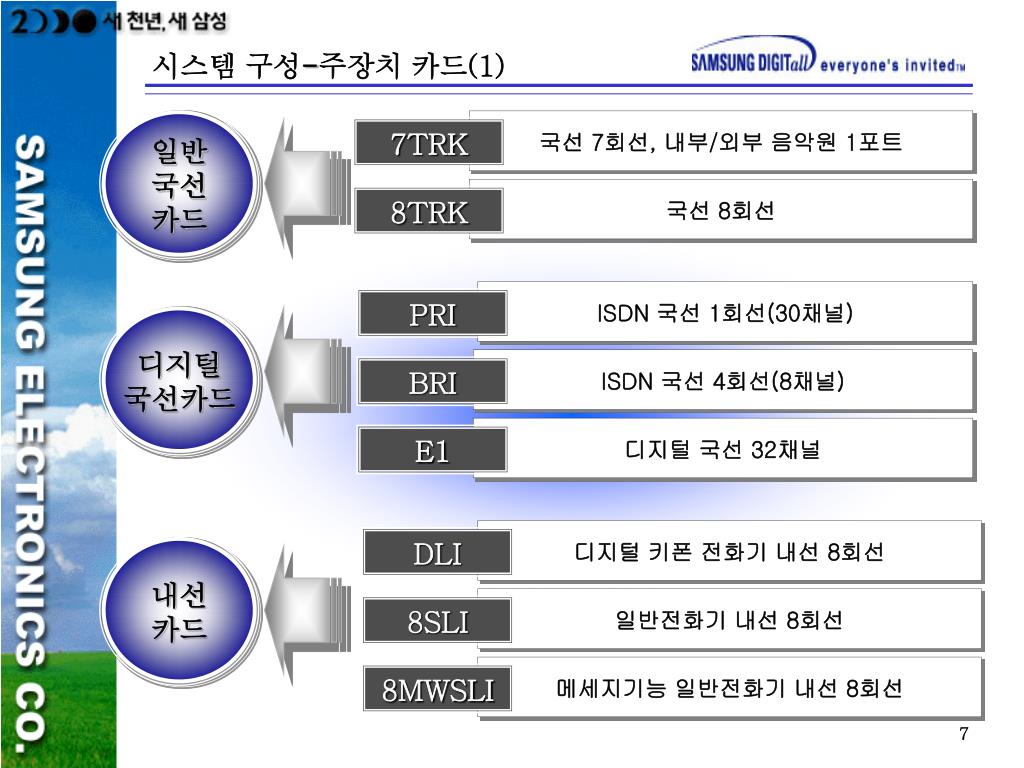

7. 시스템 구성-주장치 카드(1) 일반 국선 카드 국선 7회선, 내부/외부 음악원 1포트 7TRK 국선 8회선 8TRK ISDN 국선 1회선(30채널) PRI 디지털 국선카드 ISDN 국선 4회선(8채널) BRI 디지털 국선 32채널 E1 디지털 키폰 전화기 내선 8회선 DLI 내선 카드 일반전화기 내선 8회선 8SLI 메세지기능 일반전화기 내선 8회선 8MWSLI

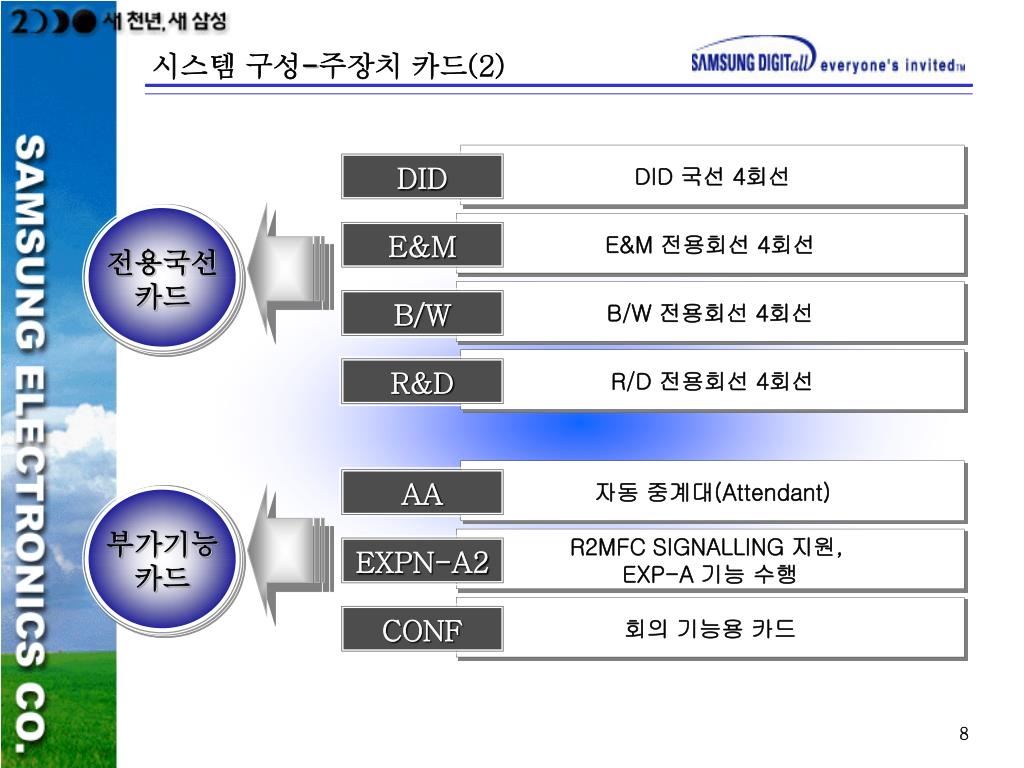

8. 시스템 구성-주장치 카드(2) DID 국선 4회선 DID 전용국선 카드 E&M 전용회선 4회선 E&M B/W 전용회선 4회선 B/W R/D 전용회선 4회선 R&D 자동 중계대(Attendant) AA 부가기능 카드 R2MFC SIGNALLING 지원, EXP-A 기능 수행 EXPN-A2 회의 기능용 카드 CONF

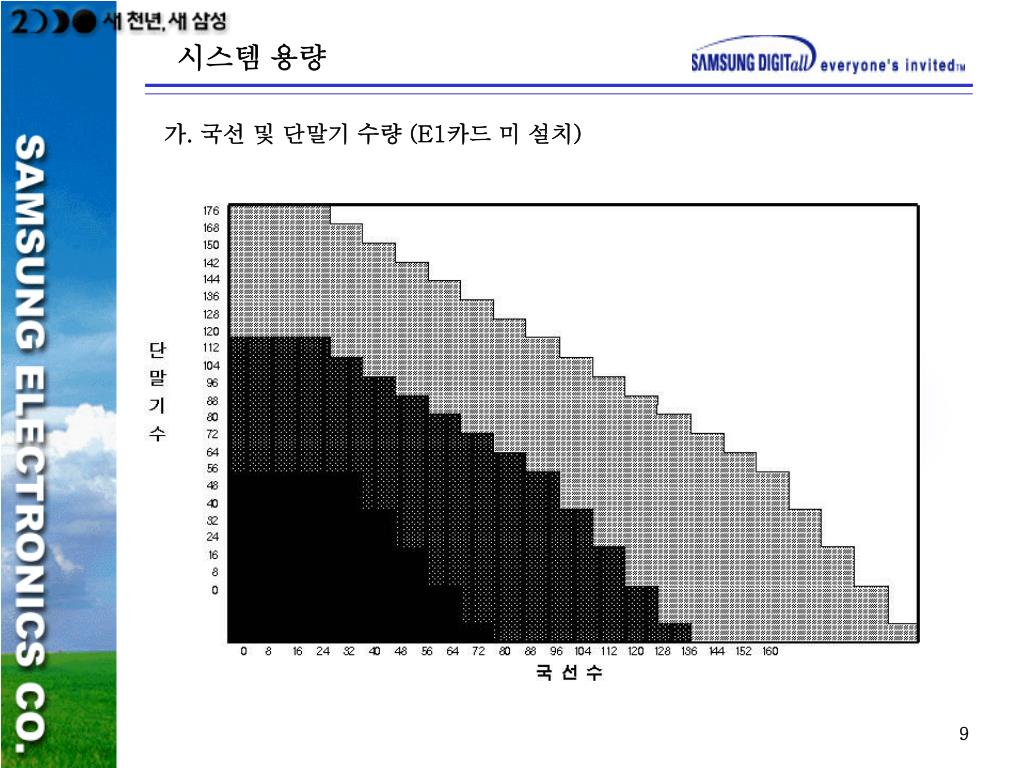

9. 시스템 용량 가. 국선 및 단말기 수량 (E1카드 미 설치)

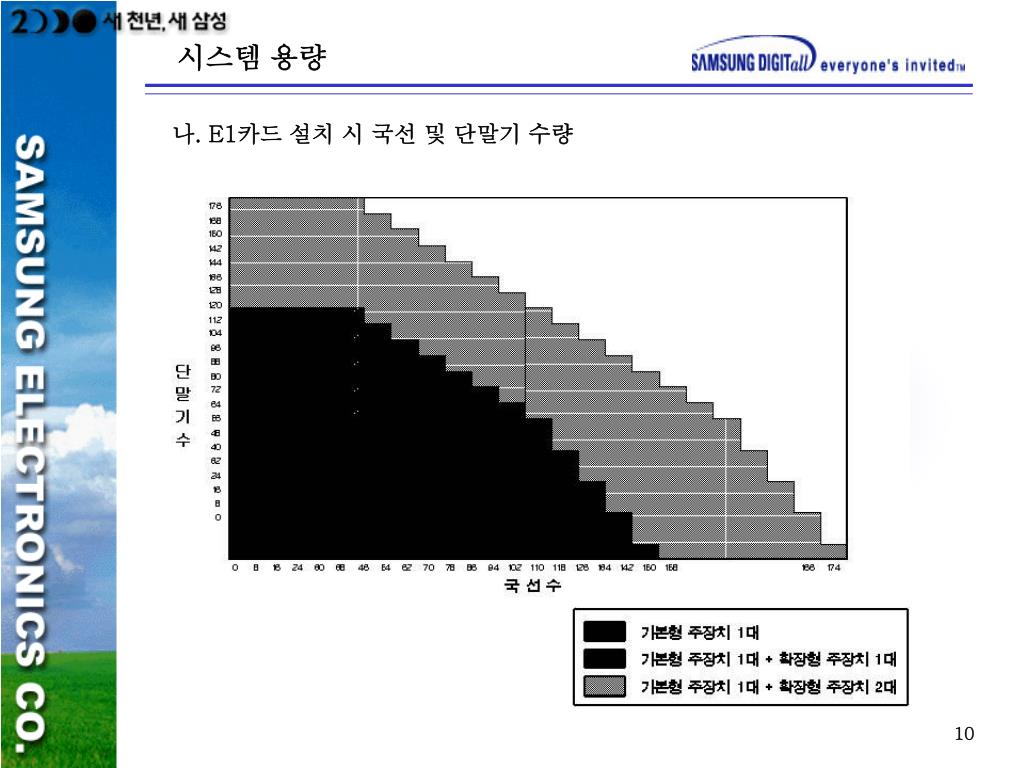

10. 시스템 용량 나. E1카드 설치 시 국선 및 단말기 수량

11. 주요기능(1) • 키폰 전용 VMS 밀결합 기능 • 내선에 키폰전용 VMS장비를 연결하여 음성전화, 사서함(VMS), 음성게시판(Audiotex), • 자동중계대(Auto Attendant) 기능을 수행 할 수 있습니다. • A/A 기능 • 주장치에 연결되어 전화가 걸려오면 A/A가 전화를 받아 교환원 없이 전화응대 및 안내 • 메세지를 전달해 주고 무인자동으로 전화를 내선으로 연결해 줍니다. • 2B PHONE 기능 • 디지탈키폰 전화기에 옵션보드를 실장하면 주장치와 전화기 사이에 별도의 배선없이 전화기 • 1대(키폰전화기 또는 일반전화기)를 연결하여 사용 할 수 있습니다. • 착신호 분배 기능 • 호가 착신 될때 ACD 그룹내의 가입자에게 통화중이면 호를 다음 가입자에게 자동으로 분배 착신을 • 시킵니다. 항공예약 서비스 같은 응용에 사용하시면 효율적입니다. • 중계대 그룹기능 • 내부에서“0”번을 누르면 간단하게 호출 할 수 있습니다. • 외부 착신 신호에 대해 일정시간 동안 응답하지 않으면 중계대 그룹으로 자동착신 되어 • 응답하여 줄 수 있습니다. • 자동 주간/야간 모드 변경 기능 • 업무시작 시간과 종료시간을 지정하여 놓으면 별도의 조작없이 자동으로 주간/야간 모드로 • 변경 할 수 있습니다. • 서비스 등급 기능 • 내선마다 30개의 등급중 하나를 부여하여 국선 통화나 각종 기능의 사용을 허용 또는 제한할 • 수 있습니다.

12. 주요기능(2) • 중역/비서 기능 • 중역/비서를 한쌍으로 지정하여 외부로 부터의 착신호를 응답하여 중역 버튼을 한번 누름으로서 • 중역에게 간단하게 전환해 줄 수 있습니다. (최대 1:4, 4:1로 지정 가능) • 통화대기 기능 • 호출한 내선이 사용중일때 화중음을 듣는 상태에서 통화대기 버튼을 눌러 상대방 내선에게 주기적 • 으로 오프-후크 링을 울려 지금 자신에게 통화대기 중인 호가 있다는 것을 알려 줄 수 있습니다. • 회의 기능 • 여러 가입자와 동시에 통화하는 기능으로 주재자 포함 최대 5가입자간과 회의를 할 수 있습니다. • 주간/야간 착신 기능 • 주간과 야간에 따라 국선착신 지정을 달리 할 수 있는 기능으로서 착신가입자는 특정 내선, • 내선그룹을 지정할 수 있습니다. • DID 기능 • 외부 국선 가입자가 DID 국선을 이용하여 시스템 내의 내선 가입자를 직접 호출할 수 있습니다. • T1 / E1 정합기능 • 디지탈 DID국선(T1/E1)을 수용하여 DID기능을 사용할 수 있습니다. • 내선간 통화제어 기능 • 내선간의 통화를 제한하는 기능으로 호텔/모텔에서 방에서 다른방으로 통화를 제한 또는 허용 할 수 • 있습니다. • 헤드셋 정합 기능 • 키폰전화기를 사용하는 내선은 송,수화기 대신 헤드셋을 연결하여 사용 할 수 있습니다. • (교환 업무를 하는 가입자가 사용하시면 편리 합니다.)

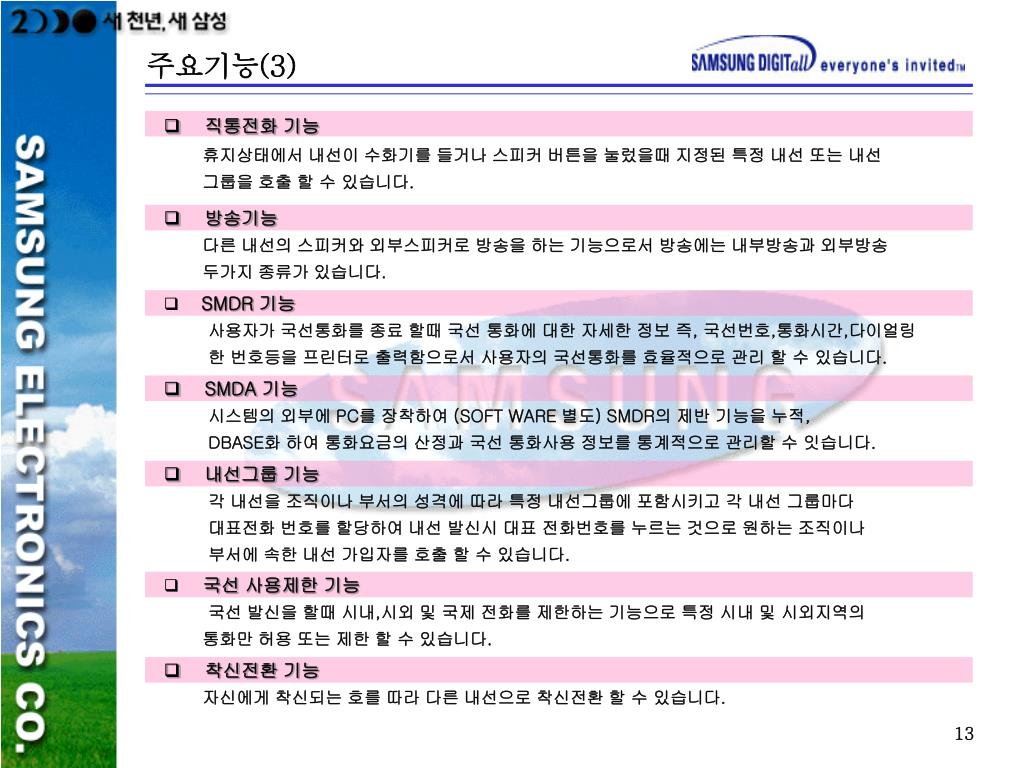

13. 주요기능(3) • 직통전화 기능 • 휴지상태에서 내선이 수화기를 들거나 스피커 버튼을 눌렀을때 지정된 특정 내선 또는 내선 • 그룹을 호출 할 수 있습니다. • 방송기능 • 다른 내선의 스피커와 외부스피커로 방송을 하는 기능으로서 방송에는 내부방송과 외부방송 • 두가지 종류가 있습니다. • SMDR 기능 • 사용자가 국선통화를 종료 할때 국선 통화에 대한 자세한 정보 즉, 국선번호,통화시간,다이얼링 • 한 번호등을 프린터로 출력함으로서 사용자의 국선통화를 효율적으로 관리 할 수 있습니다. • SMDA 기능 • 시스템의 외부에 PC를 장착하여 (SOFT WARE 별도) SMDR의 제반 기능을 누적, • DBASE화 하여 통화요금의 산정과 국선 통화사용 정보를 통계적으로 관리할 수 잇습니다. • 내선그룹 기능 • 각 내선을 조직이나 부서의 성격에 따라 특정 내선그룹에 포함시키고 각 내선 그룹마다 • 대표전화 번호를 할당하여 내선 발신시 대표 전화번호를 누르는 것으로 원하는 조직이나 • 부서에 속한 내선 가입자를 호출 할 수 있습니다. • 국선 사용제한 기능 • 국선 발신을 할때 시내,시외 및 국제 전화를 제한하는 기능으로 특정 시내 및 시외지역의 • 통화만 허용 또는 제한 할 수 있습니다. • 착신전환 기능 • 자신에게 착신되는 호를 따라 다른 내선으로 착신전환 할 수 있습니다.

14. 주요기능(4) • 공동 단축다이얼 기능 • 여러 가입자가 공동으로 빈번하게 사용하는 외부 전화번호를 미리 시스템에 저장해 두었다가 • 원터치 버튼을 사용하거나 단축번호를 누르는 것으로 간편하게 외부 가입자와 통화 할수 있습니다. • (시스템 최대 500개 까지 사용할 수 있습니다.) • 약속 알림 기능 • 약속,회의 시간등을 전화기의 프로그램을 이용하여 미리 기억시켜 놓으면 원하는 시간에 경고링과 • 함께 메세지를 표시창에 표시해 줌으로서 중요한 약속등을 잊지 않도록 알려 줄 수 있습니다. • 한 내선당 최대 3개까지 시간과 메세지를 지정 할 수 있습니다. • 자동 다이얼 기능 • 국선 발신시 외부 가입자가 통화중일때 자동 재다이얼 모드로 설정하려면 시스템은 일정 시간 마다 • 자동적으로 외부 가입자에게 전화를 걸어 쉽게 통화 할 수 있습니다. • 그룹 대리응답 기능 • 내선으로 착신링이 울릴때 가로채기 그룹번호를 누르는 것으로 대리응답 할 수 있습니다. • 핫 키 패드 기능 • 휴지 상태에서 송,수화기를 들거나 스피커 버튼을 누르지 않고 바로 내선 또는 국선전화번호를 • 다이얼 할 수 있습니다. • 최종번호 재다이얼 기능 • 사용자가 외부 가입자를 호출 했을때 사용중이거나 응답하지 않았을때 사용자가 최종적으로 • 발신한 번호를 최종번호 재다이얼(LNR)버튼을 한 번 누르는 것으로 발신한 번호를 자동적으로 • 송출해 외부 가입자와 쉽게 통화 할 수 있습니다.

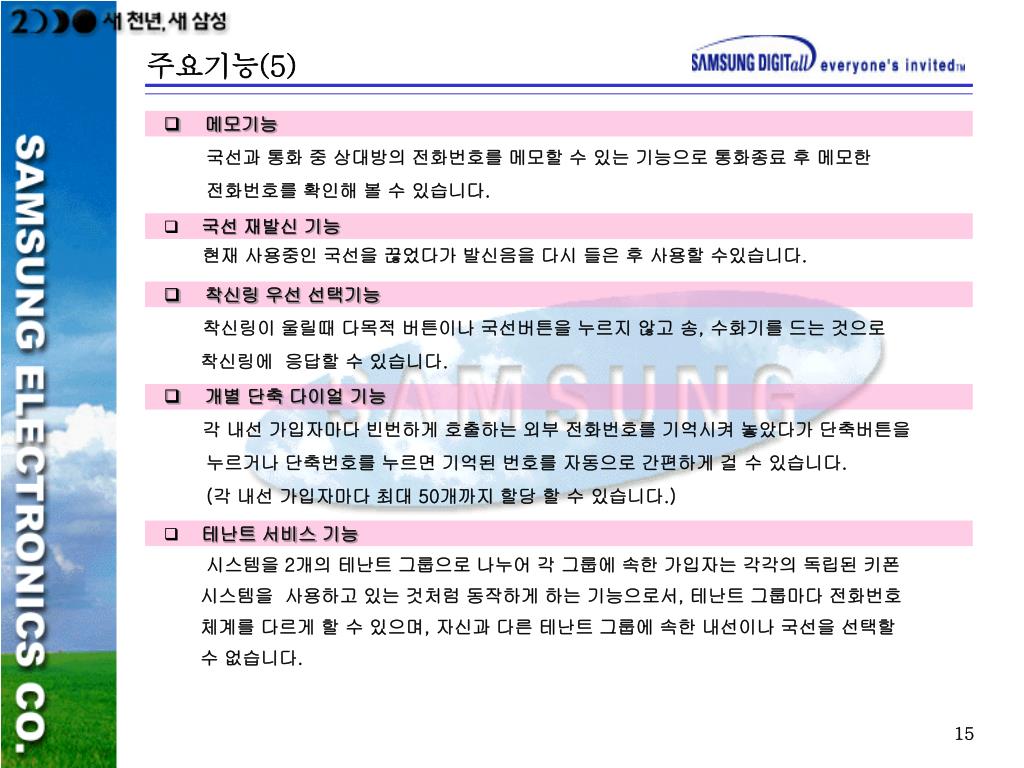

15. 주요기능(5) • 메모기능 • 국선과 통화 중 상대방의 전화번호를 메모할 수 있는 기능으로 통화종료 후 메모한 • 전화번호를 확인해 볼 수 있습니다. • 국선 재발신 기능 • 현재 사용중인 국선을 끊었다가 발신음을 다시 들은 후 사용할 수있습니다. • 착신링 우선 선택기능 • 착신링이 울릴때 다목적 버튼이나 국선버튼을 누르지 않고 송, 수화기를 드는 것으로 • 착신링에 응답할 수 있습니다. • 개별 단축 다이얼 기능 • 각 내선 가입자마다 빈번하게 호출하는 외부 전화번호를 기억시켜 놓았다가 단축버튼을 • 누르거나 단축번호를 누르면 기억된 번호를 자동으로 간편하게 걸 수 있습니다. • (각 내선 가입자마다 최대 50개까지 할당 할 수 있습니다.) • 테난트 서비스 기능 • 시스템을 2개의 테난트 그룹으로 나누어 각 그룹에 속한 가입자는 각각의 독립된 키폰 • 시스템을 사용하고 있는 것처럼 동작하게 하는 기능으로서, 테난트 그룹마다 전화번호 • 체계를 다르게 할 수 있으며, 자신과 다른 테난트 그룹에 속한 내선이나 국선을 선택할 • 수 없습니다.

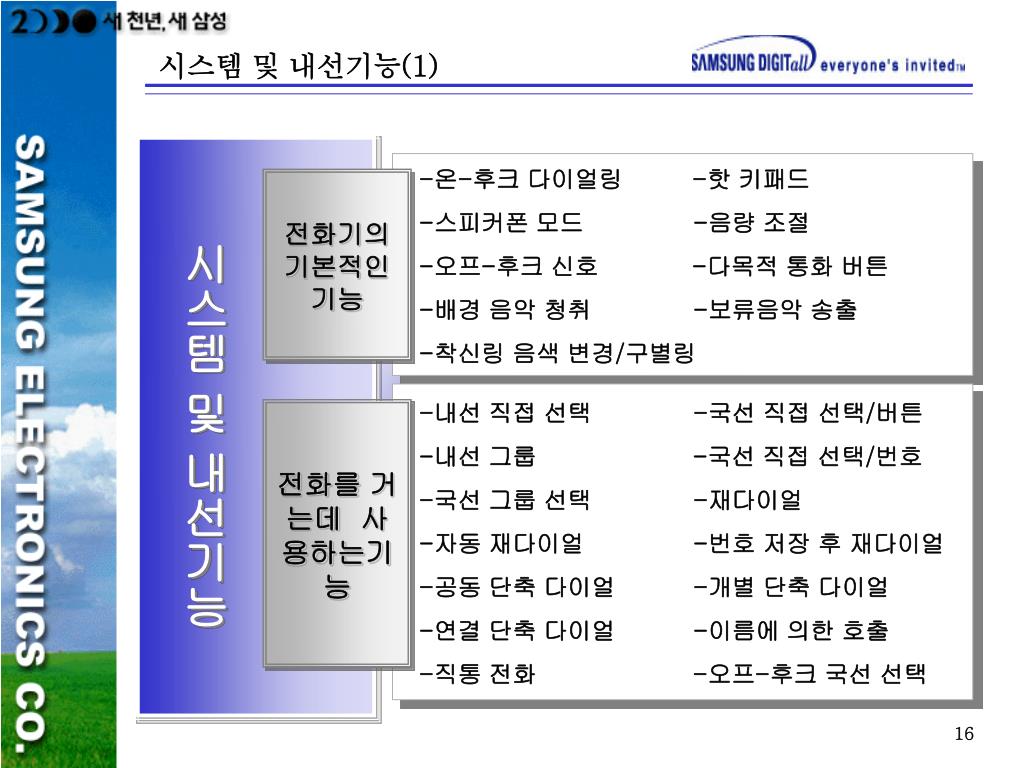

16. 시스템 및 내선기능(1) -온-후크 다이얼링 -핫 키패드 -스피커폰 모드 -음량 조절 -오프-후크 신호 -다목적 통화 버튼 -배경 음악 청취 -보류음악 송출 -착신링 음색 변경/구별링 전화기의 기본적인 기능 시스템 및 내선기능 -내선 직접 선택 -국선 직접 선택/버튼 -내선 그룹 -국선 직접 선택/번호 -국선 그룹 선택 -재다이얼 -자동 재다이얼 -번호 저장 후 재다이얼 -공동 단축 다이얼 -개별 단축 다이얼 -연결 단축 다이얼 -이름에 의한 호출 -직통 전화 -오프-후크 국선 선택 전화를 거는데 사용하는기능

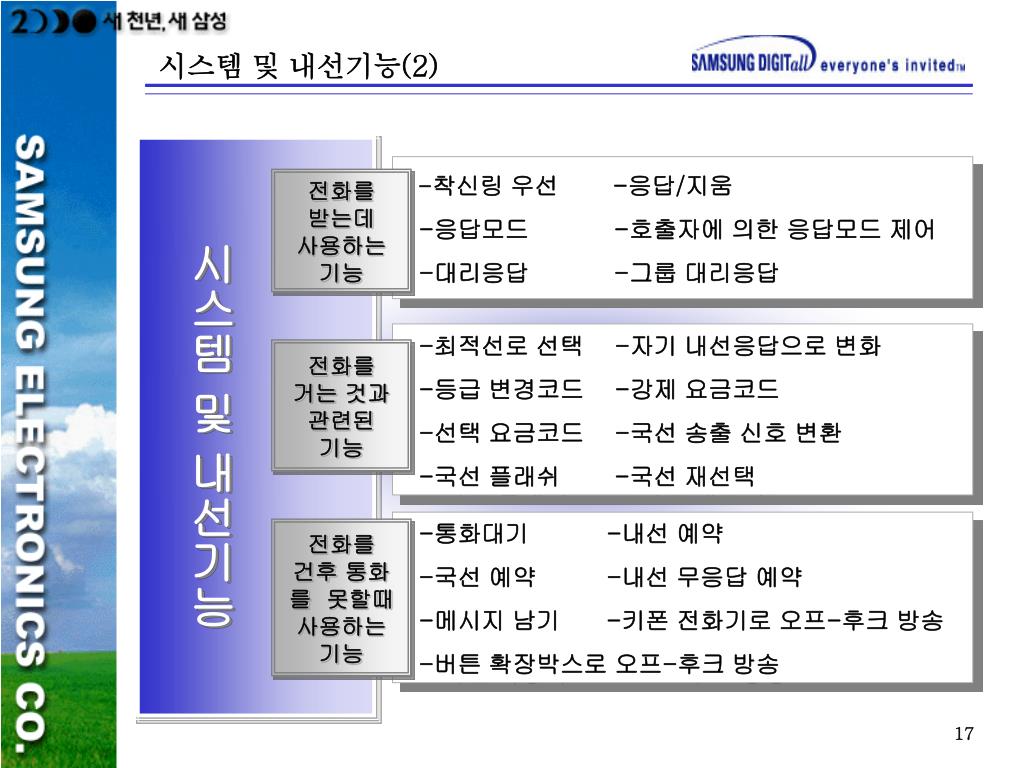

17. 시스템 및 내선기능(2) -착신링 우선 -응답/지움 -응답모드 -호출자에 의한 응답모드 제어 -대리응답 -그룹 대리응답 전화를 받는데 사용하는 기능 시스템 및 내선기능 -최적선로 선택 -자기 내선응답으로 변화 -등급 변경코드 -강제 요금코드 -선택 요금코드 -국선 송출 신호 변환 -국선 플래쉬 -국선 재선택 전화를 거는 것과 관련된 기능 -통화대기 -내선 예약 -국선 예약 -내선 무응답 예약 -메시지 남기 -키폰 전화기로 오프-후크 방송 -버튼 확장박스로 오프-후크 방송 전화를 건후 통화를 못할때 사용하는 기능

18. 시스템 및 내선기능(3) -내선 전환 -중역/비서 전환 -자동 보류 -개별 보류 -공동 보류 -보류 대리응답 -방송 -방송 전화/방송전환 응답 -그룹 듣기 -메모 -송화 차단 –국선 통화 끼어들기 -회의 시스템 및 내선기능 통화중에 사용하는 기능 -내선간 통화제한 –상위 사설교환기내 다이얼 -국선 사용제한 –중계대 그룹 -착신호 분배 –주간/야간 착신 -디-사 -자동 주간/야간 모드 변경 -디-사 라인 이상 통보 -통화 정보 기록(SMDR):옵션 기타 시스템 전체와 관련된 기능

19. 시스템 및 내선기능(4) -내선 잠금 –착신 거부 -착신 전환 –메세지 확인/응답/해제 -알람 –그룹 포함/제외 -통화대기 재착신 –보류 재착신 -전환 재착신 –서비스 등급 -야간 등급 서비스 시스템 및 내선기능 기타 내선 가입자가 사용하는 기능 -헤드셋 –버튼 확장 박스 -도어폰 –자동중계대 장치 부가장치정합기능 (옵션제공)

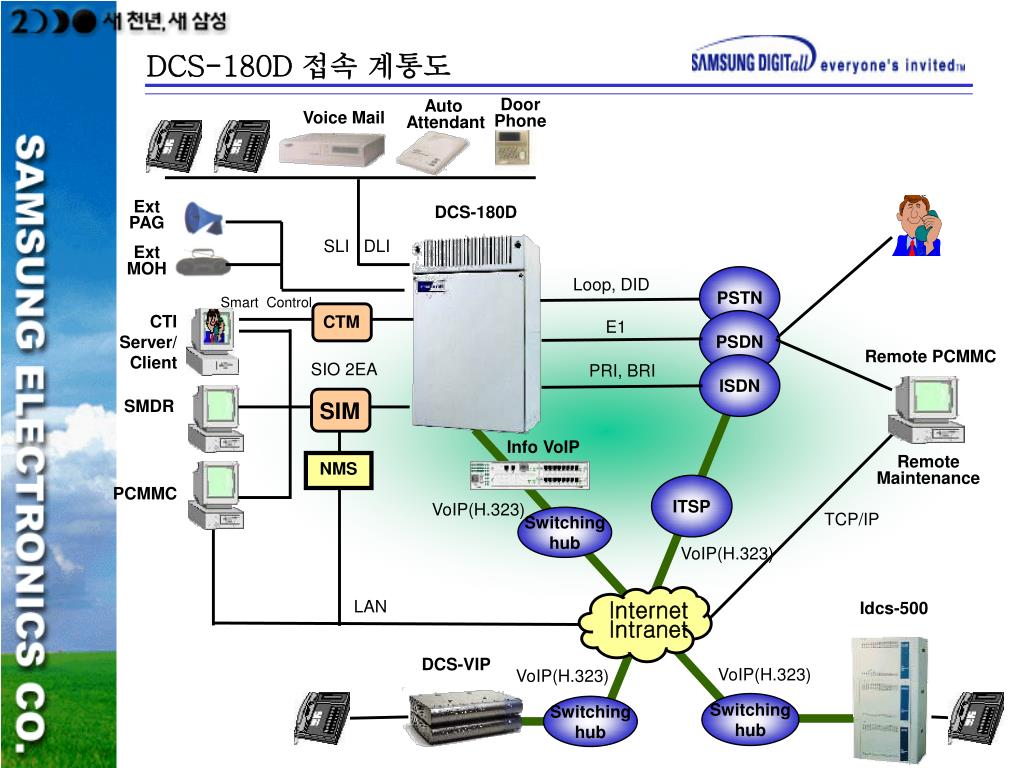

20. SIM CTM DCS-180D 접속 계통도 Door Phone Voice Mail Auto Attendant DCS-180D Ext PAG SLI DLI Ext MOH PSTN Loop, DID Smart Control PSDN E1 CTI Server/ Client Remote PCMMC SIO 2EA PRI, BRI ISDN SMDR Info VoIP NMS Remote Maintenance ITSP PCMMC VoIP(H.323) TCP/IP Switching hub VoIP(H.323) Internet Intranet LAN Idcs-500 DCS-VIP VoIP(H.323) VoIP(H.323) Switching hub Switching hub
