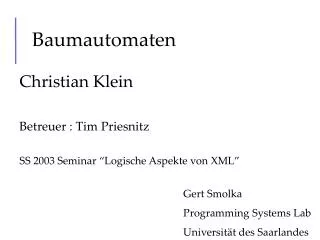

  1. Baumautomaten Christian Klein Betreuer : Tim Priesnitz SS 2003 Seminar “Logische Aspekte von XML” Gert Smolka Programming Systems Lab Universität des Saarlandes

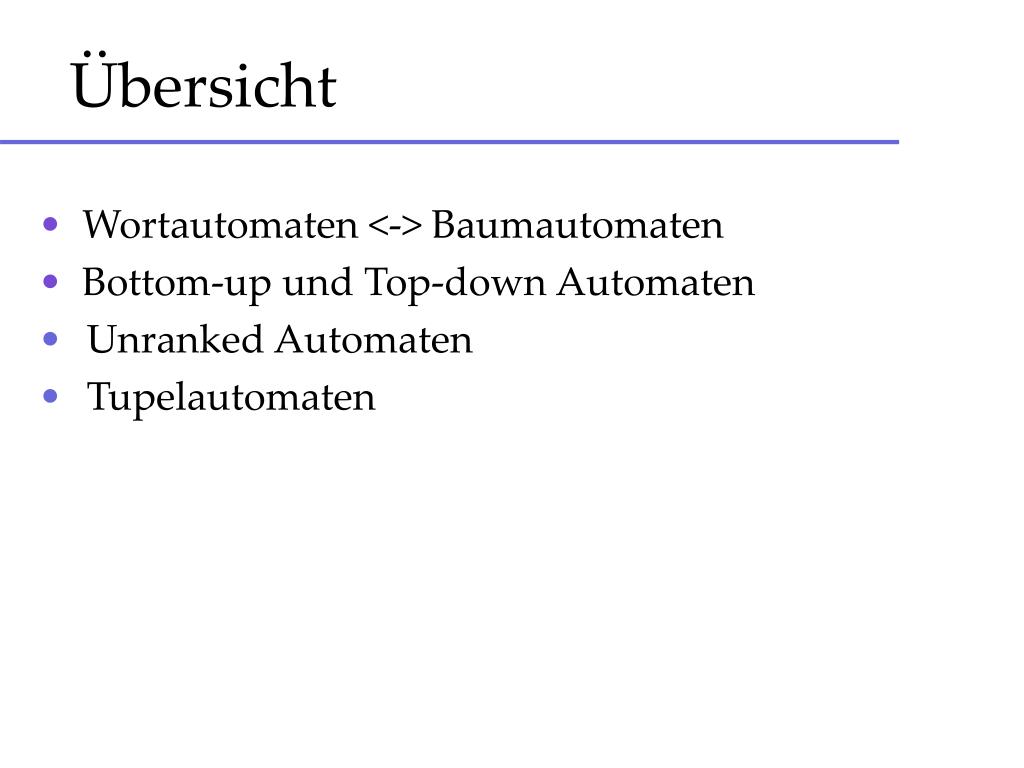

  2. Übersicht • Wortautomaten <-> Baumautomaten • Bottom-up und Top-down Automaten • Unranked Automaten • Tupelautomaten

  3. Motivation • Endliche Automaten erkennen Bäume nur pfadweise. a -> qa, b -> qb f(qa, qb) -> qfinal, f(qb, qa) -> qfinal f(qa, qa) -> qfalsch, f(qb, qb) -> qfalsch f a b f b a nicht von DEA erkennbar => Baumautomaten

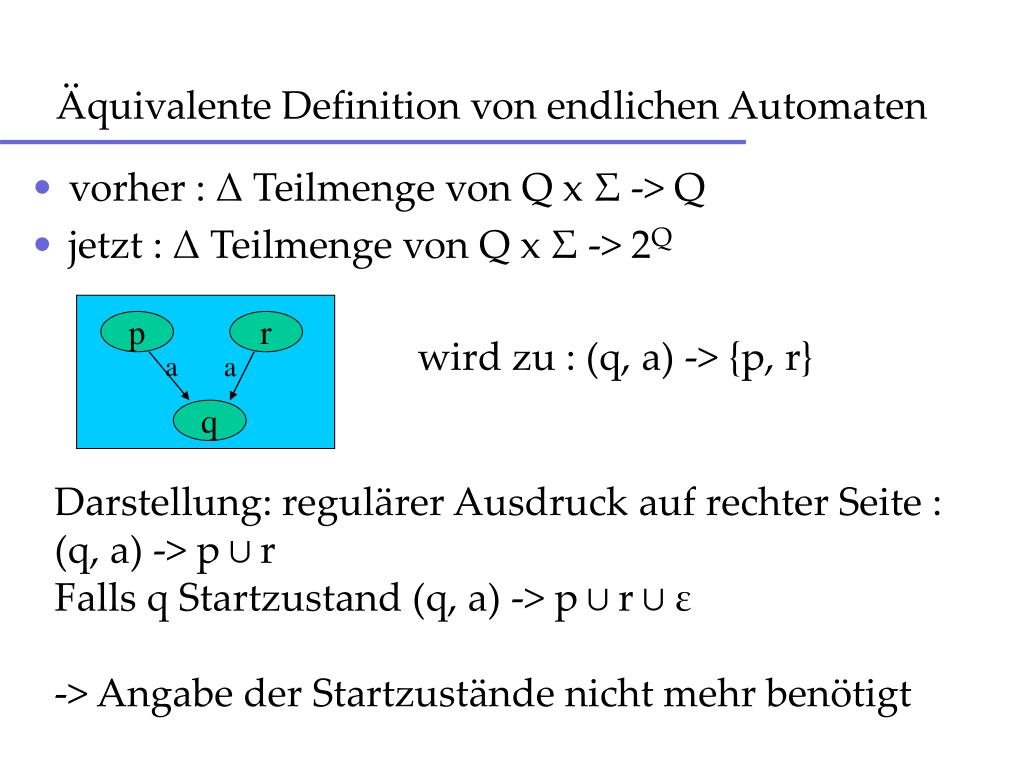

  4. Äquivalente Definition von endlichen Automaten • vorher : Δ Teilmenge von Q x Σ -> Q • jetzt : Δ Teilmenge von Q x Σ -> 2Q p r wird zu : (q, a) -> {p, r} a a q Darstellung: regulärer Ausdruck auf rechter Seite : (q, a) -> p ∪ r Falls q Startzustand (q, a) -> p ∪ r ∪ ε -> Angabe der Startzustände nicht mehr benötigt

  5. Zwei Traversierungsstrategien • klassisch : von vorne nach hinten; akzeptiere wenn am Wortende Endzustand • weitere Strategie : von hinten nach vorne; starte mit Endzuständen und gehe Δ-Regeln rückwärts, akzeptiere wenn ε am Wortanfang a b b q0 q1 a a b q2 q2 (a)-> q1 (b)-> q0 ∪ q1 ∪ q2 (a)->ε∪ q0 ∪ q2 (b)->ε∪ q1 (b)-> q0 ∪ q1 ∪ q2 (a) ->ε∪ q0 ∪ q2

  6. Definition Baumautomat Ein endlicher Baumautomat ist ein Tupel (Q, Σ, F, Δ), mit Alphabet Σ, Zustandsmenge Q, eine Teilmenge F von Q , und Übergangsrelation Δ Die Regeln aus Δ sind von der Form (q0,σ) -> (q11,..., q1n) ∪ ... ∪ (qm1,..., qmn) für arity(σ) = n Baumautomaten gehen zurück auf Doner (1965) und Thatcher & Wright (1965)

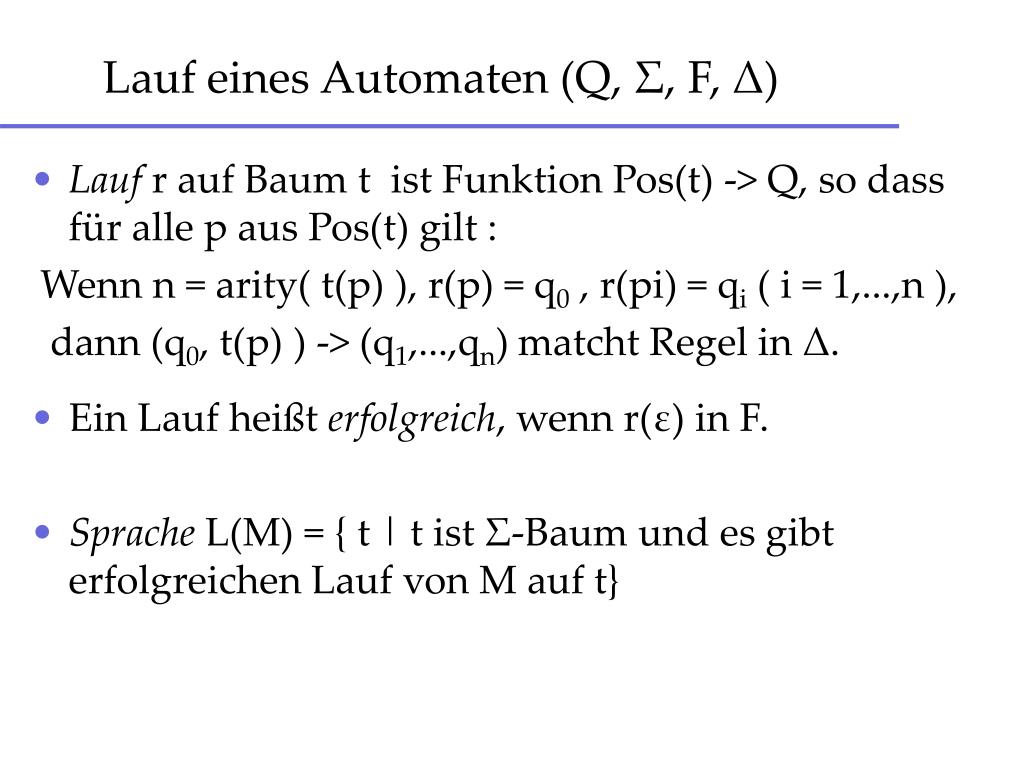

  7. Lauf eines Automaten (Q, Σ, F, Δ) • Lauf r auf Baum t ist Funktion Pos(t) -> Q, so dass für alle p aus Pos(t) gilt : Wenn n = arity( t(p) ), r(p) = q0 , r(pi) = qi ( i = 1,...,n ), dann (q0, t(p) ) -> (q1,...,qn)matcht Regel in Δ. • Ein Lauf heißt erfolgreich, wenn r(ε) in F. • Sprache L(M) = { t | t ist Σ-Baum und es gibt erfolgreichen Lauf von M auf t}

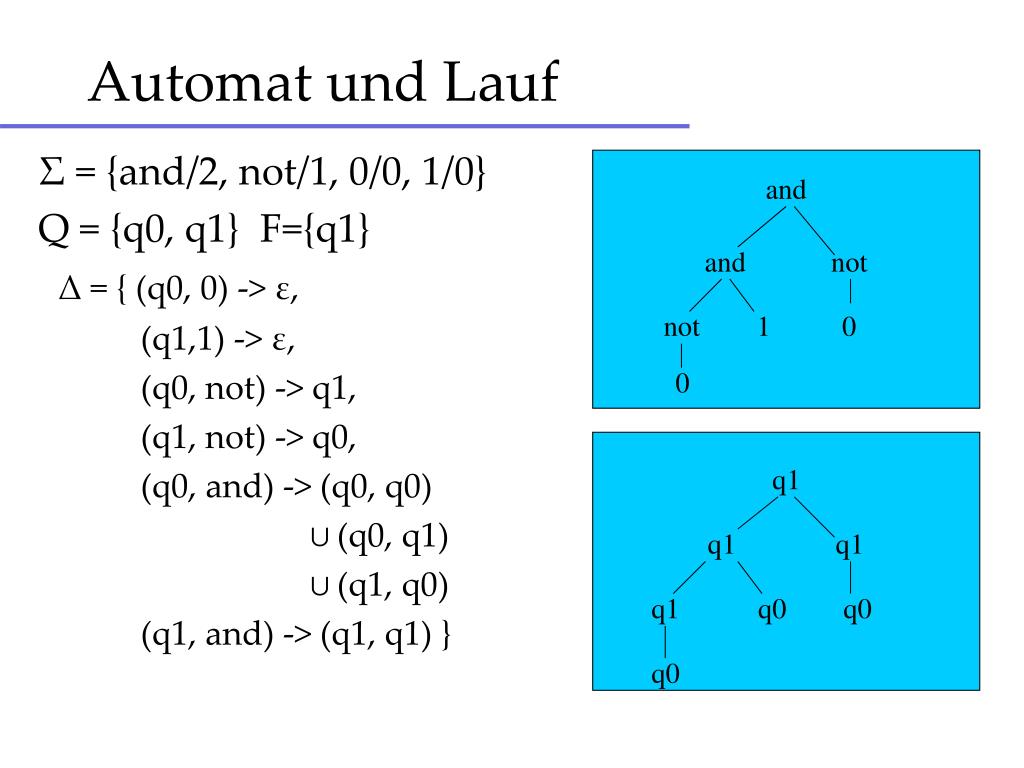

  8. Automat und Lauf Σ = {and/2, not/1, 0/0, 1/0} Q = {q0, q1} F={q1} Δ = { (q0, 0) -> ε, (q1,1) -> ε, (q0, not) -> q1, (q1, not) -> q0, (q0, and) -> (q0, q0) ∪ (q0, q1) ∪ (q1, q0) (q1, and) -> (q1, q1) } and and not not 1 0 0 q1 q1 q1 q1 q0 q0 q0

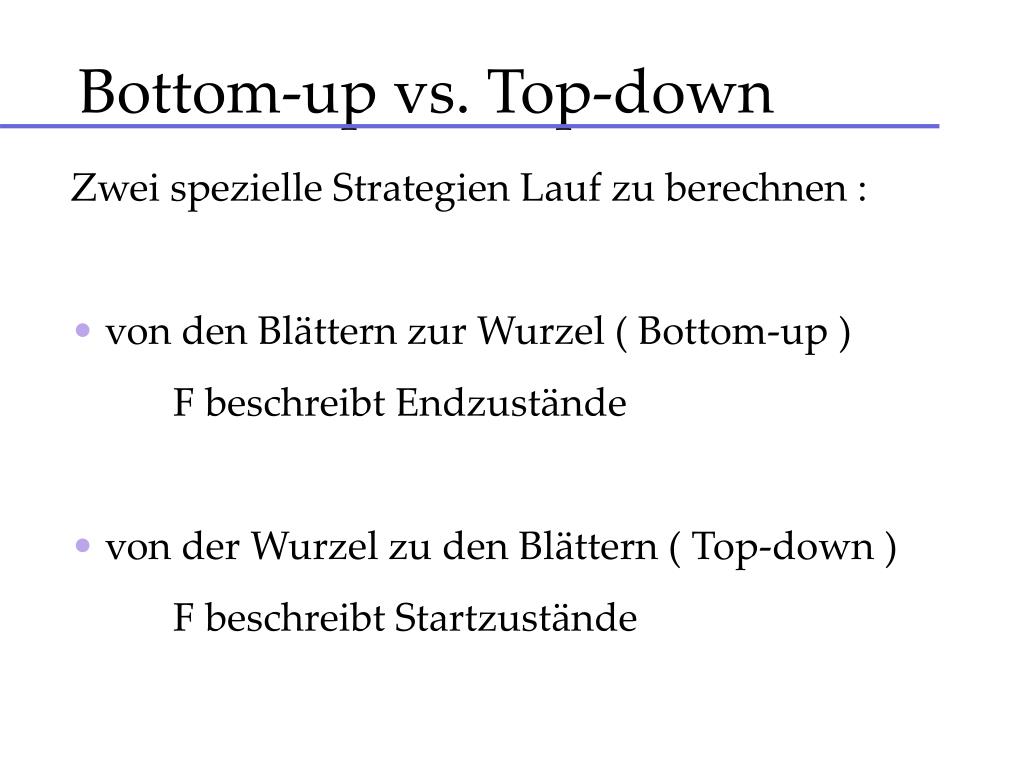

  9. Bottom-up vs. Top-down • Zwei spezielle Strategien Lauf zu berechnen : • von den Blättern zur Wurzel ( Bottom-up ) • F beschreibt Endzustände • von der Wurzel zu den Blättern ( Top-down ) • F beschreibt Startzustände

  10. Bottom-up Berechnung Σ = {and/2, not/1, 0/0, 1/0} Q = {q0, q1} F={q1} Δ = { (q0, 0) -> ε, (q1,1) -> ε, (q0, not) -> q1, (q1, not) -> q0, (q0, and) -> (q0, q0) ∪ (q0, q1) ∪ (q1, q0), (q1, and) -> (q1, q1) } Baum: erfolgreiche Berechnung : and q1 not and q1 q1 0 not 1 q1 q0 q1 0 q0

  11. Alternative algebraische Charakterisierung • Stelle Baum durch Term da • (q0, σ) -> (p1,...,pn) ∪...∪ (q1,..., qn) • wird interpretiert durch Termersetzungsregeln • σ(p1,...,pn) -> q0 • ... • σ(q1,...,qn) -> q0

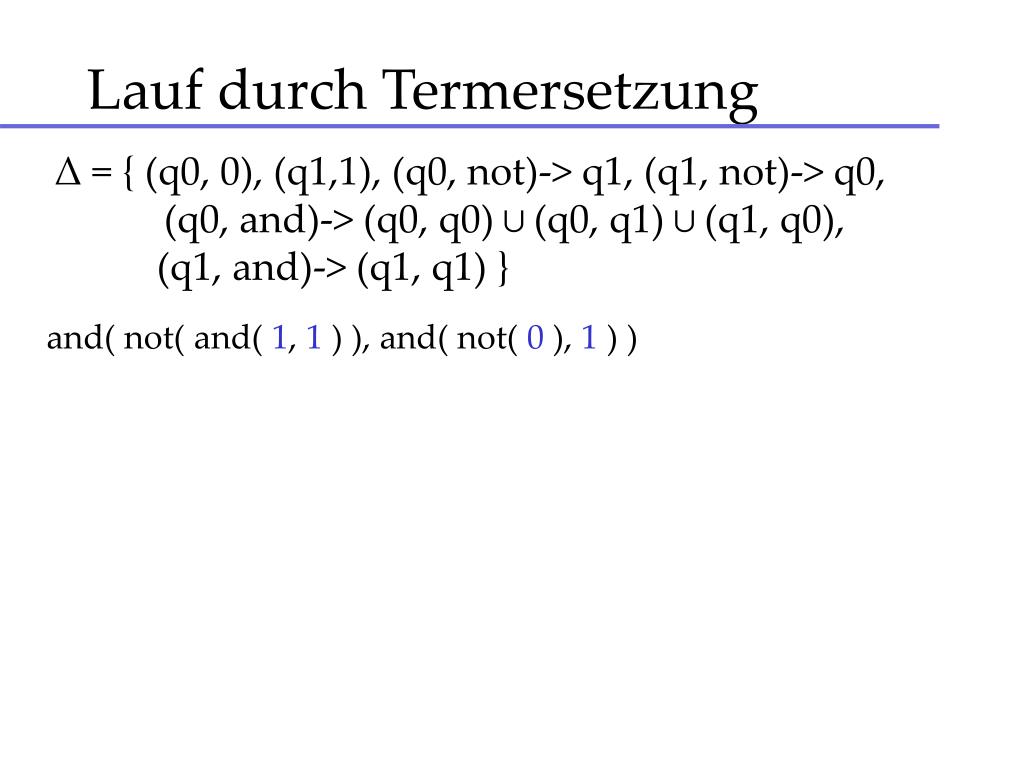

  12. Lauf durch Termersetzung Δ = { (q0, 0), (q1,1), (q0, not)-> q1, (q1, not)-> q0, (q0, and)-> (q0, q0) ∪ (q0, q1) ∪ (q1, q0), (q1, and)-> (q1, q1) } and( not( and( 1, 1 ) ), and( not( 0 ), 1 ) )

  13. Lauf durch Termersetzung Δ = { (q0, 0), (q1,1), (q0, not)-> q1, (q1, not)-> q0, (q0, and)-> (q0, q0) ∪ (q0, q1) ∪ (q1, q0), (q1, and)-> (q1, q1) } and( not( and( 1, 1 ) ), and( not( 0 ), 1 ) ) -> and( not( and( q1, q1 ) ), and( not( q0) , q1 ) )

  14. Lauf durch Termersetzung Δ = { (q0, 0), (q1,1), (q0, not)-> q1, (q1, not)-> q0, (q0, and)-> (q0, q0) ∪ (q0, q1) ∪ (q1, q0), (q1, and)-> (q1, q1) } and( not( and( 1, 1 ) ), and( not( 0 ), 1 ) ) -> and( not( and( q1, q1 ) ), and( not( q0) , q1 ) ) -> and( not( q1 ) ,and( q1, q1) )

  15. Lauf durch Termersetzung Δ = { (q0, 0), (q1,1), (q0, not)-> q1, (q1, not)-> q0, (q0, and)-> (q0, q0) ∪ (q0, q1) ∪ (q1, q0), (q1, and)-> (q1, q1) } and( not( and( 1, 1 ) ), and( not( 0 ), 1 ) ) -> and( not( and( q1, q1 ) ), and( not( q0) , q1 ) ) -> and( not( q1 ) ,and( q1, q1) ) -> and ( q0, q1)

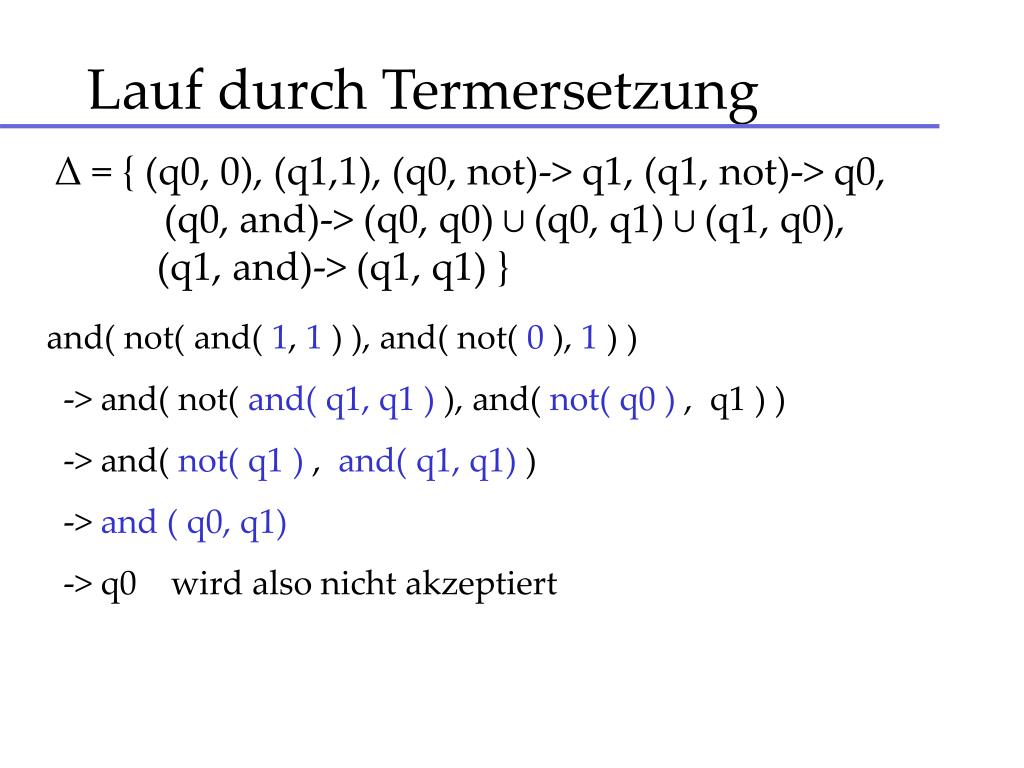

  16. Lauf durch Termersetzung Δ = { (q0, 0), (q1,1), (q0, not)-> q1, (q1, not)-> q0, (q0, and)-> (q0, q0) ∪ (q0, q1) ∪ (q1, q0), (q1, and)-> (q1, q1) } and( not( and( 1, 1 ) ), and( not( 0 ), 1 ) ) -> and( not( and( q1, q1 ) ), and( not( q0) , q1 ) ) -> and( not( q1 ) ,and( q1, q1) ) -> and ( q0, q1) -> q0 wird also nicht akzeptiert

  17. Deterministische Bottom-up Baumautomaten Definition: Ein Bottom-up Baumautomat heißt deterministisch, wenn es in Δ keine zwei Regeln (qo, σ) -> REGEXP1 ∪ (q1,..., qn) und (p0, σ) -> REGEXP2 ∪ (q1,..., qn) gibt. Satz : Für jede Sprache L, die von einem nichtdeterministischen Bottom-up Automaten erkannt wird, gibt es einen deterministischen Bottom-up Automaten M, so dass L = L(M). (Beweisidee : Teilmengenkonstruktion)

  18. Berechnung bei Top-down Automaten not and and not 1 0 0 q1 q1 q0 q0 q0 q0 q0 q1 q1 q0 q0 q1 q0 q1 ok ok ok ok ok X • det. Bottom-up kann Top-down nichtdet. sein (und umgekehrt!) • Top-down werden genau dieselben Bäume erkannt

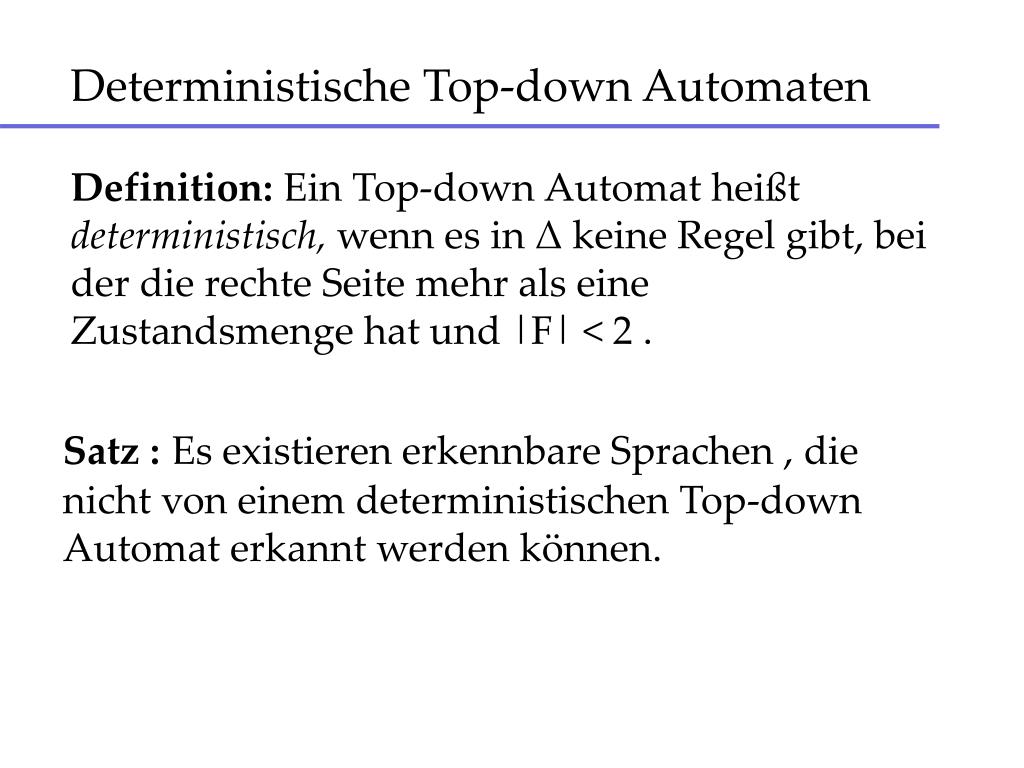

  19. Deterministische Top-down Automaten Definition: Ein Top-down Automat heißt deterministisch, wenn es in Δ keine Regel gibt, bei der die rechte Seite mehr als eine Zustandsmenge hat und |F| < 2 . Satz :Es existieren erkennbare Sprachen , die nicht von einem deterministischen Top-down Automat erkannt werden können.

  20. Sprache, die det. Top-down nicht erkannt werden kann not not not and and and 0 1 1 0 1 1 ist in Sprache ist in Sprache ist NICHT in Sprache a a a b b b c d c d c d (0,c) -> ε (1,d) -> ε (1,c) -> ε (0,d) -> ε wird akzeptiert

  21. DEA -> det. Top-down Automaten • Aus DEA M=(Q, Σ, Δ, S, F) (klassische Darstellung) konstruiere Baumautomaten (Q, Σ‘, Δ‘, F‘) mit : • Buchstaben aus Σ -> unäre Funktionssymbole • zusätzliche Konstante # (symbolisiert Wortende) • F‘ = S • Δ‘ = Δ plus Regeln (q, #) für alle q aus F aba a b a #

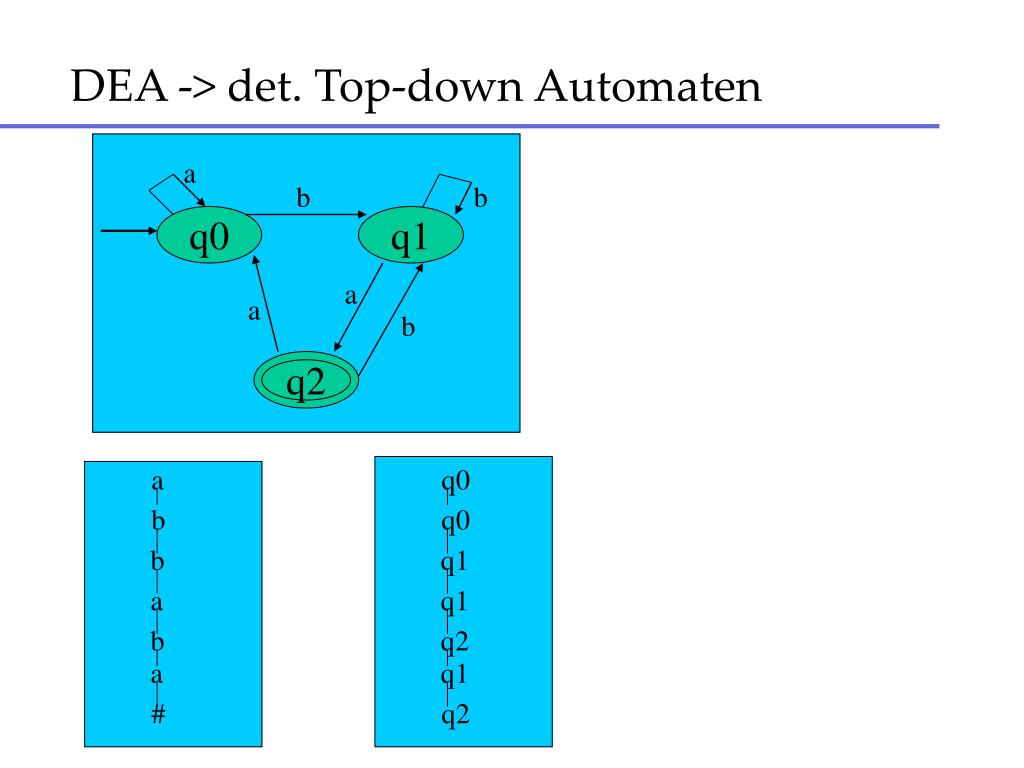

  22. DEA -> det. Top-down Automaten a b b q0 q1 a a b q2 a q0 b q0 b q1 a q1 b q2 a q1 # q2

  23. Übersicht Sprachenklassen erkennbare Sprachen Sprachen von deterministischen Top-down Automaten DEA/NEA- Sprachen erkennbar = von Bottom-up- oder nicht-deterministischen Top-down Automaten akzeptierte Sprachen

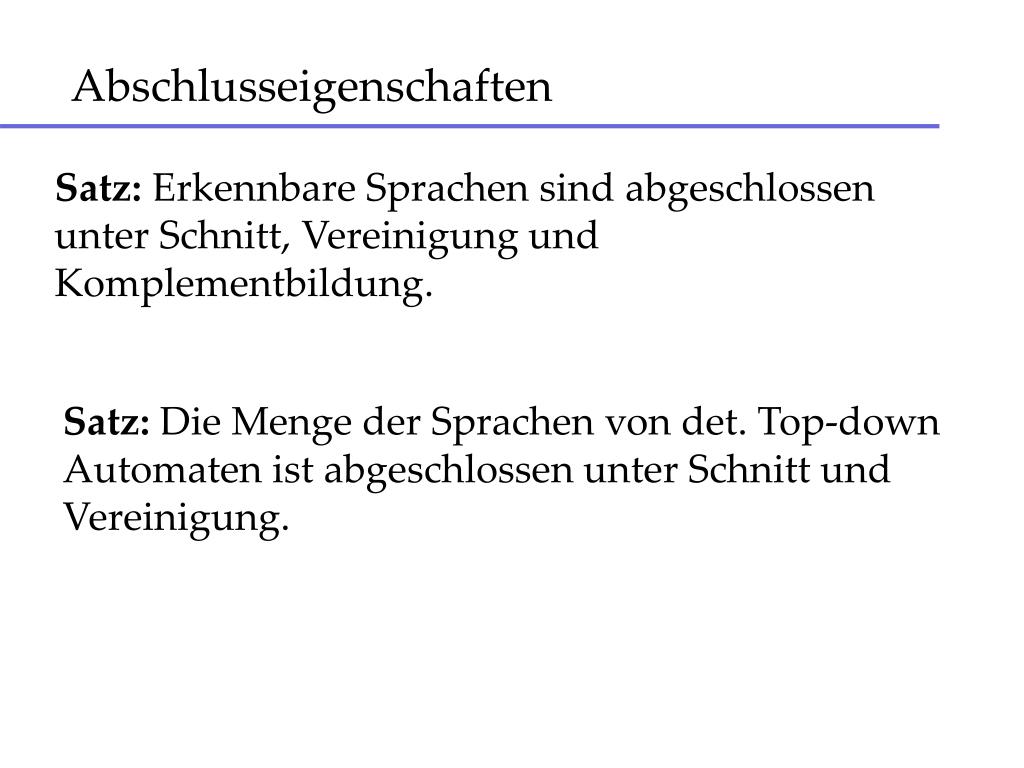

  24. Abschlusseigenschaften Satz: Erkennbare Sprachen sind abgeschlossen unter Schnitt, Vereinigung und Komplementbildung. Satz: Die Menge der Sprachen von det. Top-down Automaten ist abgeschlossen unter Schnitt und Vereinigung.

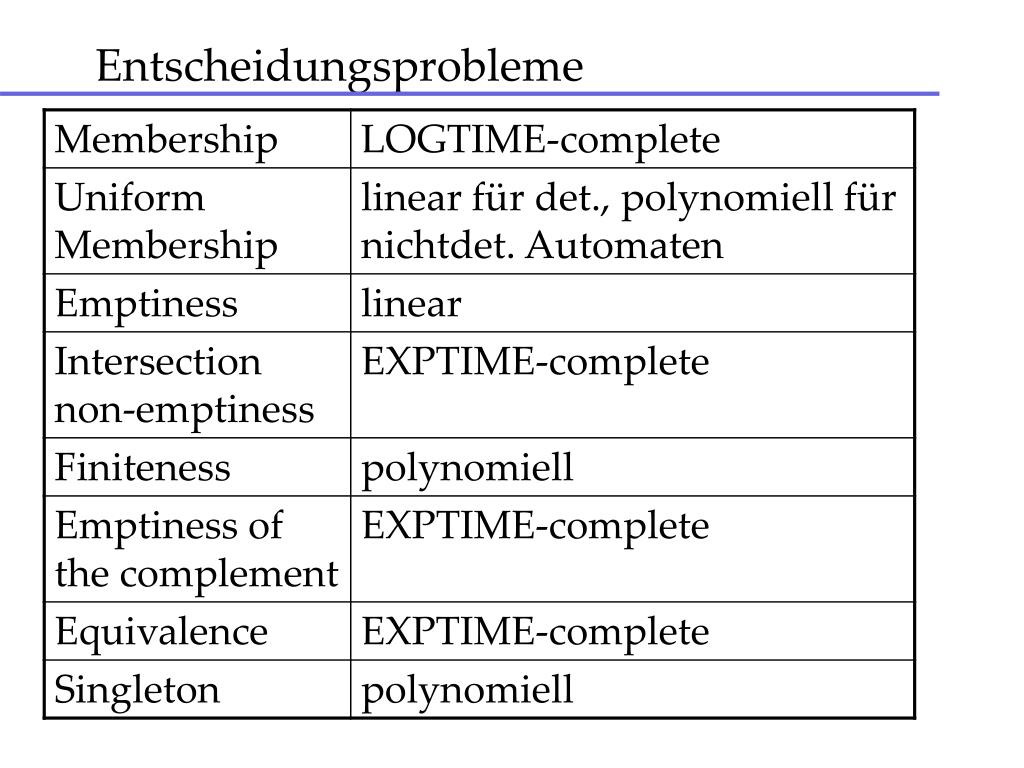

  25. Entscheidungsprobleme

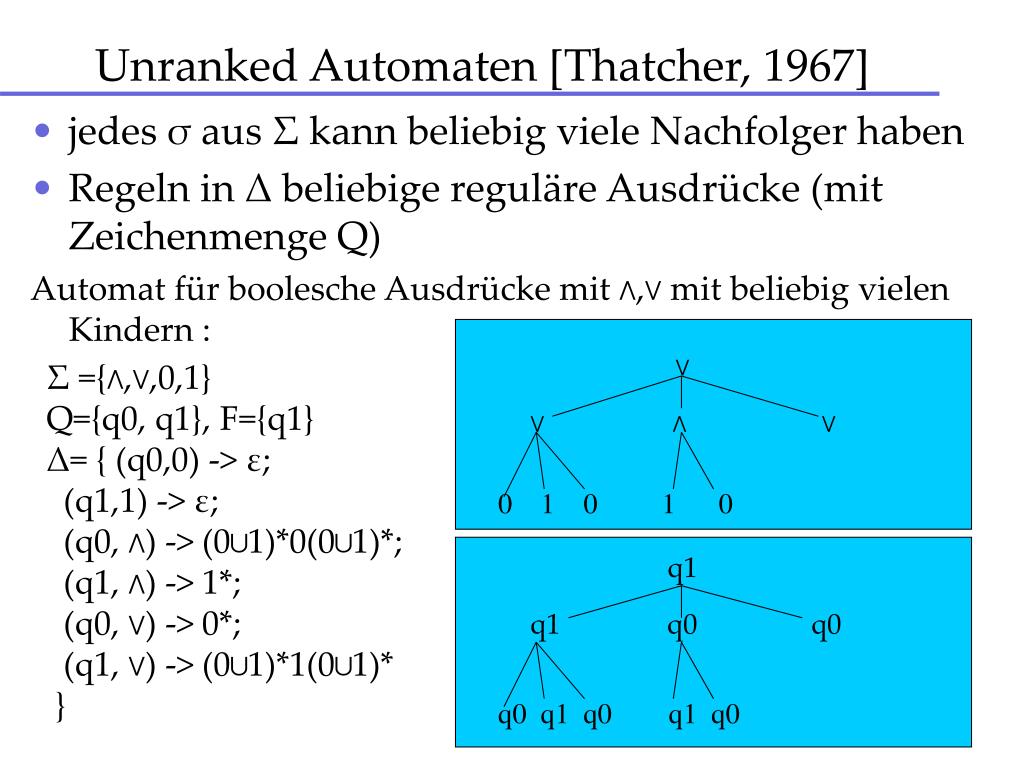

  26. Unranked Automaten [Thatcher, 1967] • jedes σ aus Σ kann beliebig viele Nachfolger haben • Regeln in Δ beliebige reguläre Ausdrücke (mit Zeichenmenge Q) Automat für boolesche Ausdrücke mit ∧,∨ mit beliebig vielen Kindern : ∨ Σ ={∧,∨,0,1} Q={q0, q1}, F={q1} Δ= { (q0,0) -> ε; (q1,1) -> ε; (q0, ∧) -> (0∪1)*0(0∪1)*; (q1, ∧) -> 1*; (q0, ∨) -> 0*; (q1, ∨) -> (0∪1)*1(0∪1)* } ∨ ∧ ∨ 0 1 0 1 0 q1 q1 q0 q0 q0 q1 q0 q1 q0

  27. XPATH -> Unranked Automat Baue Automat für Anfrage /a//b[/a]//b (/a//b[/a]//b, a) -> Q*(// b[/a]//b)Q* (//b[/a]//b, b) -> Q*(//b[/a]//b)Q* ∪ Q* /a Q* //b Q* ∪ Q* //b Q* /a Q* ∪ Q*(/a//b)Q* (/a//b,a) -> Q* //b Q* (//b,a) -> Q* //b Q* (//b,b) -> Q* (/a,a) -> Q* a a a b b a b a /a//b[/a]//b //b[/a]//b /a //b //b[/a]//b /a //b /a

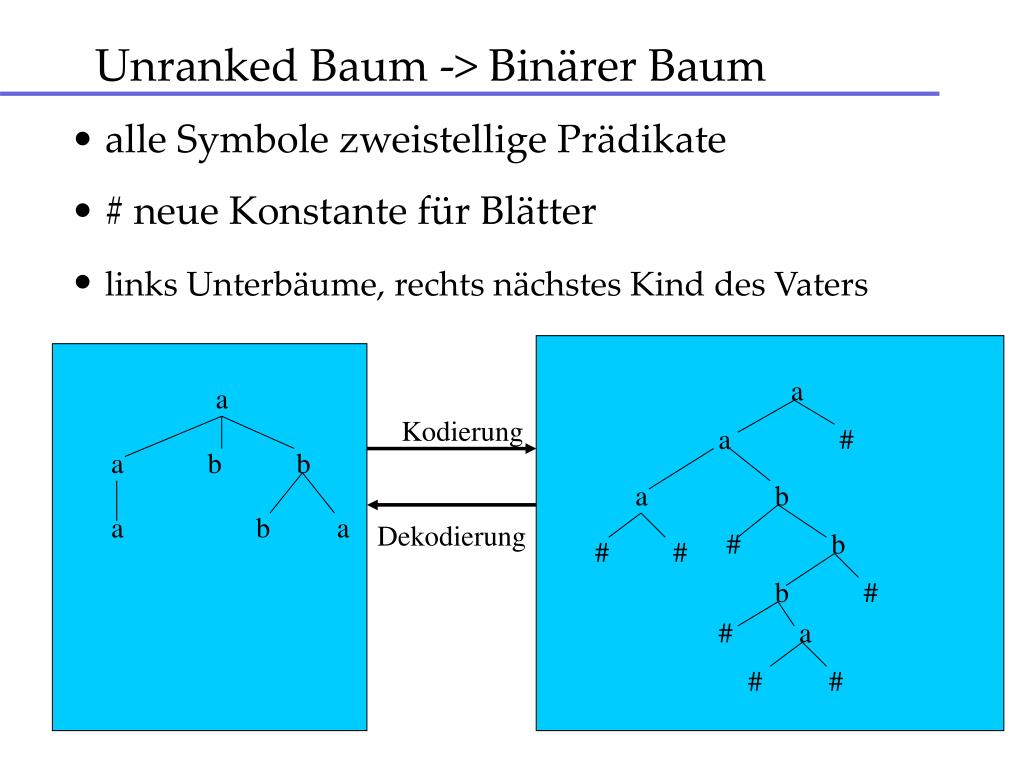

  28. Unranked Baum -> Binärer Baum • alle Symbole zweistellige Prädikate • # neue Konstante für Blätter • links Unterbäume, rechts nächstes Kind des Vaters a a Kodierung a # a b b a b a b a Dekodierung # b # # b # # a # #

  29. Automaten auf Baumtupeln • Tupel von Zeichen -> binäre Funktionssymbole • ## einzige Konstante f f g b f a ff b a ff ga f bg fg a# ## f a #b ## ba a# ## ## g g ## ## ## ## ## ## b a

  30. Zylindrifikation (an Stelle i) • Tupel um eins erweitern vor i-ter Stelle • Aus (q, s1...si-1si...sk) -> REGEXP1 • für jedes σ aus Σ eine Regel • (q, s1...si-1σsi...sk) -> REGEXP1 • erzeugt evtl. nichtdet. Automaten (nur bei Bottom-up) • Regelmenge wird größer um Faktor | Σ|

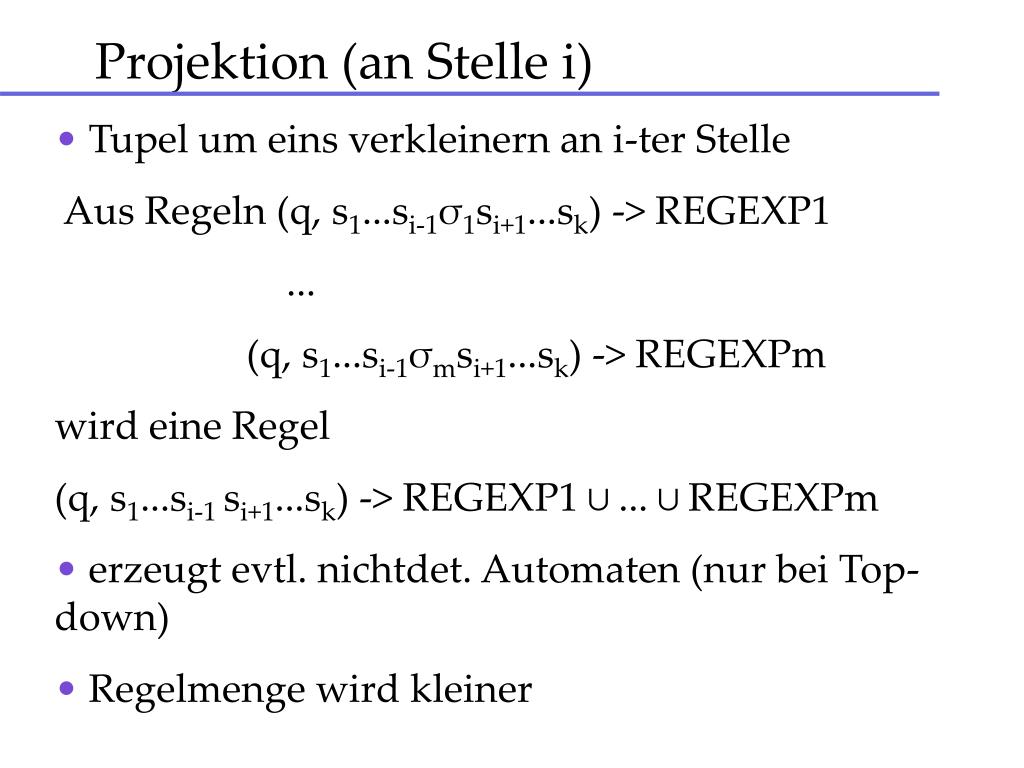

  31. Projektion (an Stelle i) • Tupel um eins verkleinern an i-ter Stelle • Aus Regeln (q, s1...si-1σ1si+1...sk) -> REGEXP1 • ... • (q, s1...si-1σmsi+1...sk) -> REGEXPm • wird eine Regel • (q, s1...si-1 si+1...sk) -> REGEXP1 ∪ ... ∪ REGEXPm • erzeugt evtl. nichtdet. Automaten (nur bei Top-down) • Regelmenge wird kleiner

  32. Einfaches Beispiel für Tupelautomaten • Automat, der { [t,t] | t ist Σ-Baum } erkennt • mit Σ = {f/2, g/1, a/1} Q = {q} F = {q} (q, ##) -> ε (q, aa) -> q (q, gg) -> q (q, ff) -> q

  33. Referenzen • H.Comon, M.Dauchet, R.Gilleron, F.Jacquemard, D.Lugiez, S.Tison and M.Tommasi : Tree Automata and its Applications Kap. 1, 3 • Online Version: www . grappa. univ-lille3. fr/ tata • (1997, überarbeitete Fassung 2002) • Frank Neven : Automata Theory for XML researchers, University of Limburg, 2002 • R.Wilhelm, D.Maurer : Übersetzerbau, Springer 1992(2.Version 1997)

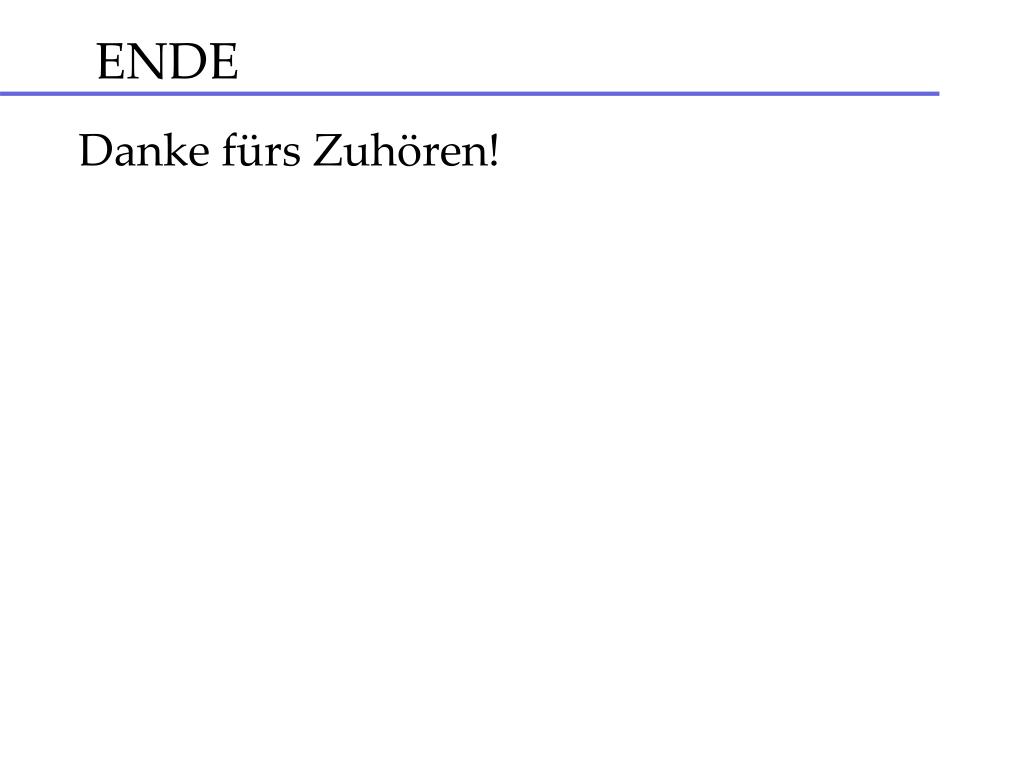

  34. ENDE Danke fürs Zuhören!
