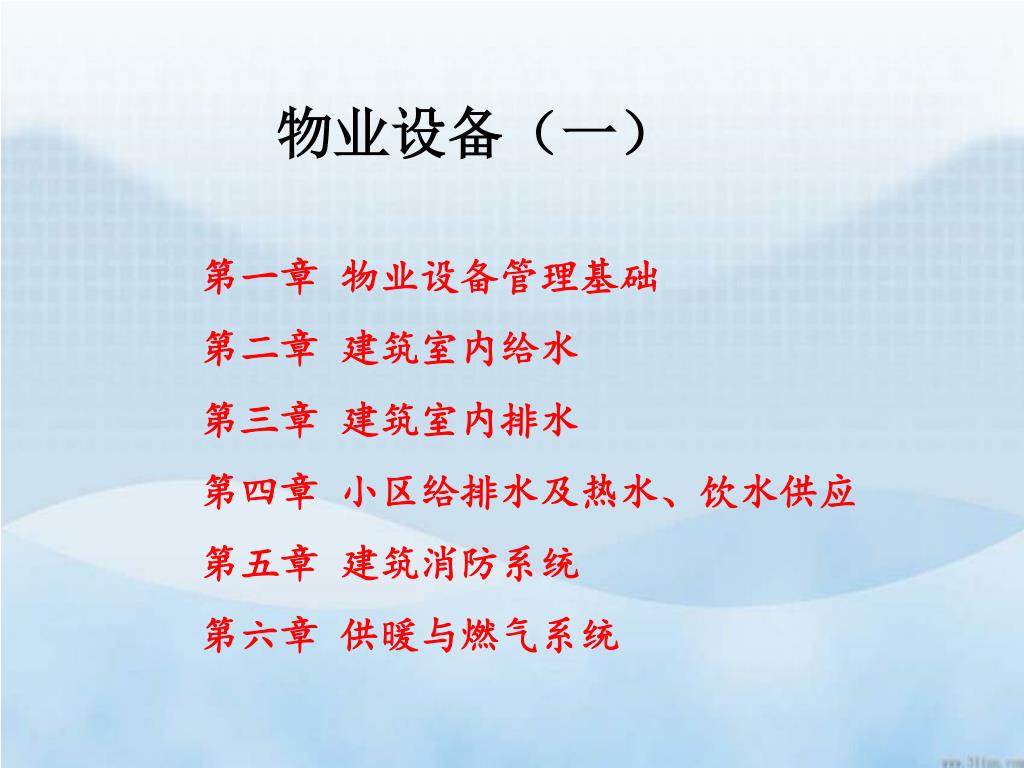

  1. 物业设备（一） 第一章 物业设备管理基础 第二章 建筑室内给水 第三章 建筑室内排水 第四章 小区给排水及热水、饮水供应 第五章 建筑消防系统 第六章 供暖与燃气系统

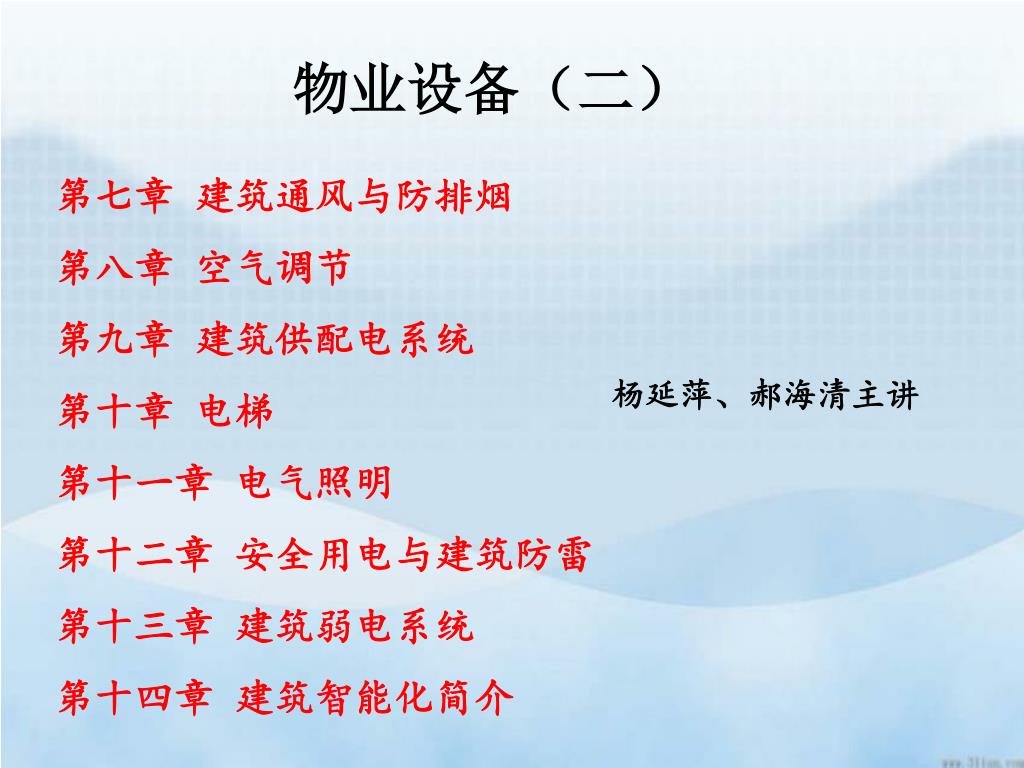

  2. 物业设备（二） 第七章 建筑通风与防排烟 第八章 空气调节 第九章 建筑供配电系统 第十章 电梯 第十一章 电气照明 第十二章 安全用电与建筑防雷 第十三章 建筑弱电系统 第十四章 建筑智能化简介 杨延萍、郝海清主讲

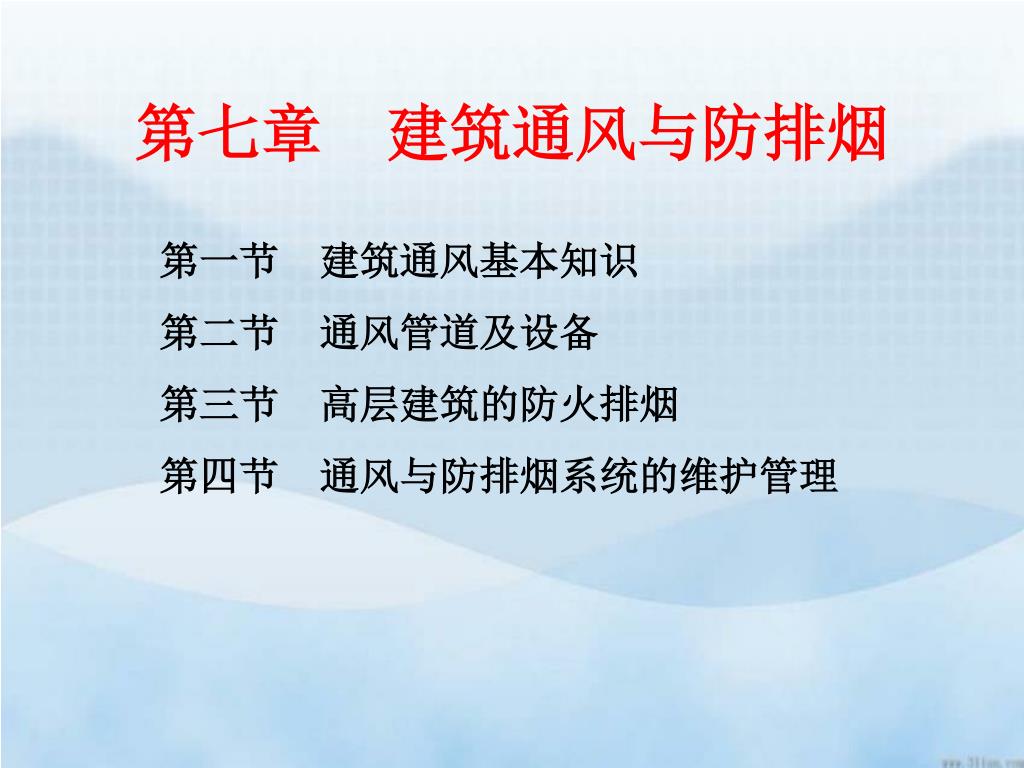

  3. 第七章 建筑通风与防排烟 第一节 建筑通风基本知识 第二节 通风管道及设备 第三节 高层建筑的防火排烟 第四节 通风与防排烟系统的维护管理

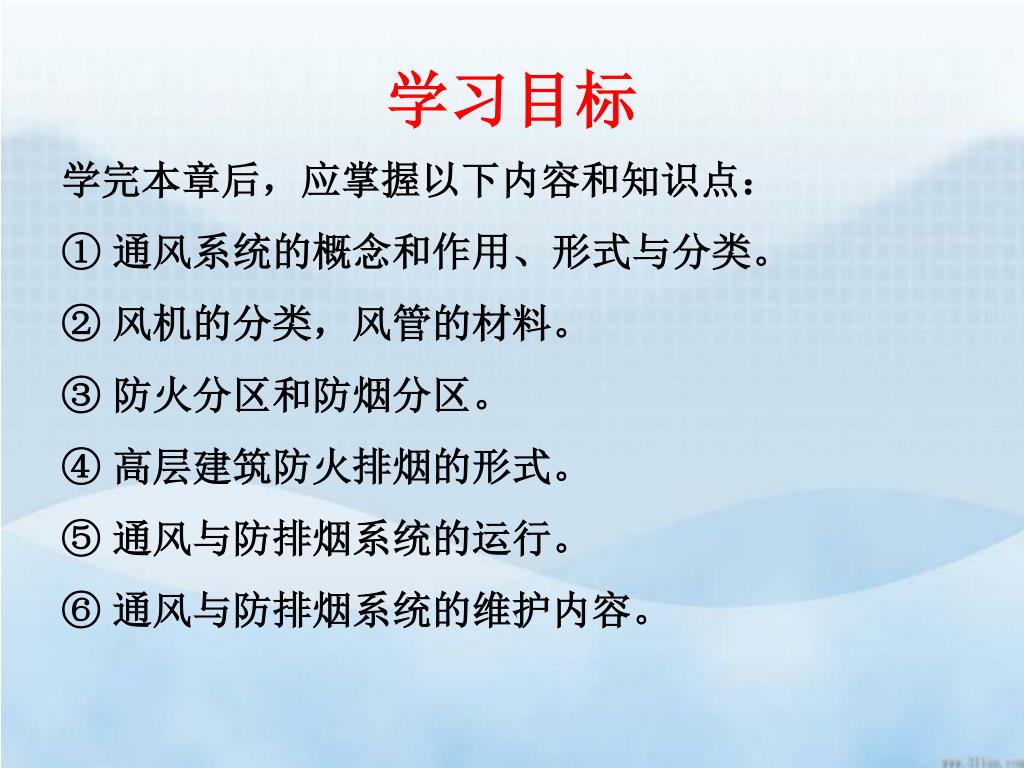

  4. 学习目标 学完本章后，应掌握以下内容和知识点： ① 通风系统的概念和作用、形式与分类。 ② 风机的分类，风管的材料。 ③ 防火分区和防烟分区。 ④ 高层建筑防火排烟的形式。 ⑤ 通风与防排烟系统的运行。 ⑥ 通风与防排烟系统的维护内容。

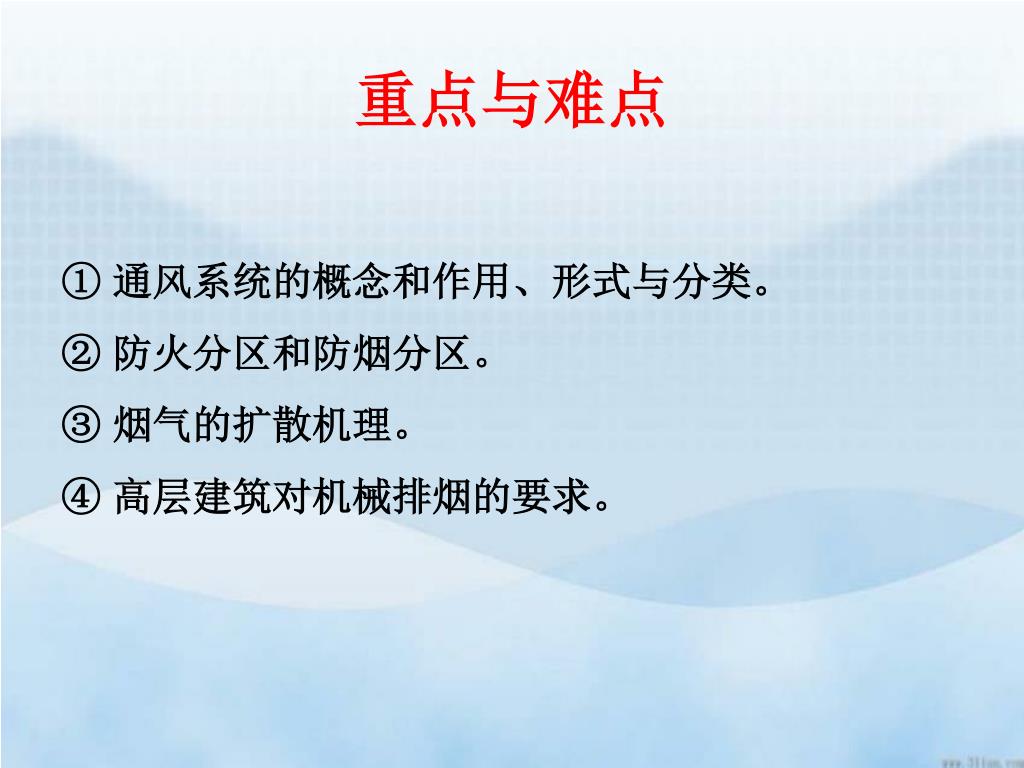

  5. 重点与难点 ① 通风系统的概念和作用、形式与分类。 ② 防火分区和防烟分区。 ③ 烟气的扩散机理。 ④ 高层建筑对机械排烟的要求。

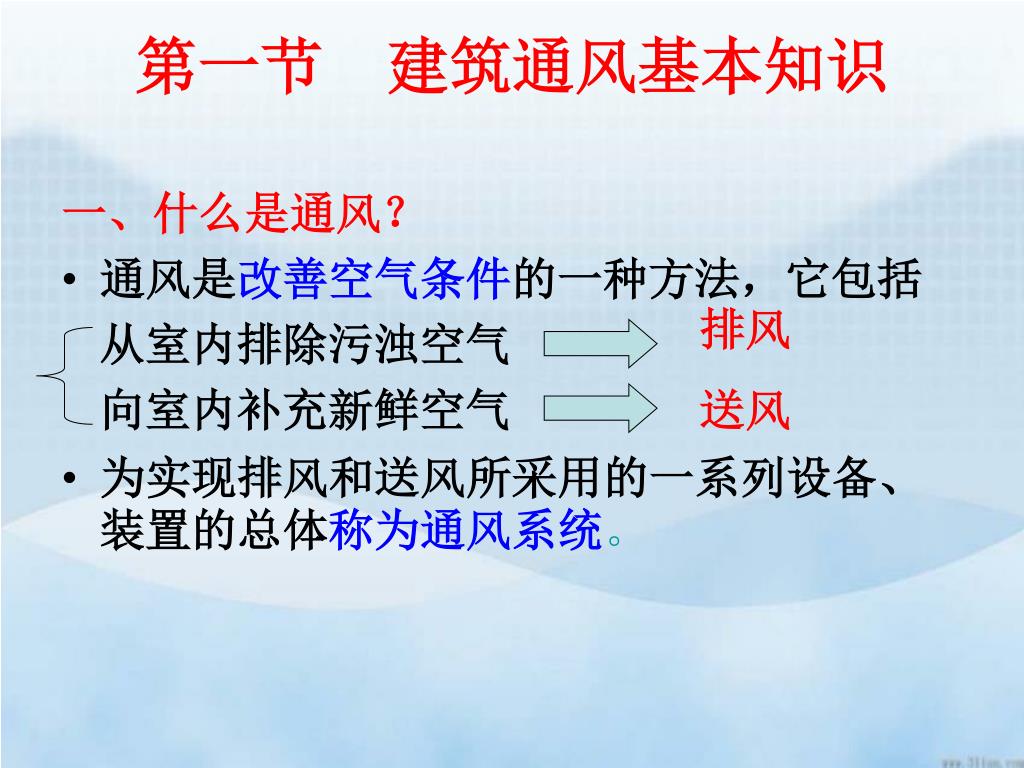

  6. 第一节 建筑通风基本知识 一、什么是通风？ • 通风是改善空气条件的一种方法，它包括 从室内排除污浊空气 向室内补充新鲜空气 • 为实现排风和送风所采用的一系列设备、装置的总体称为通风系统。 排风 送风

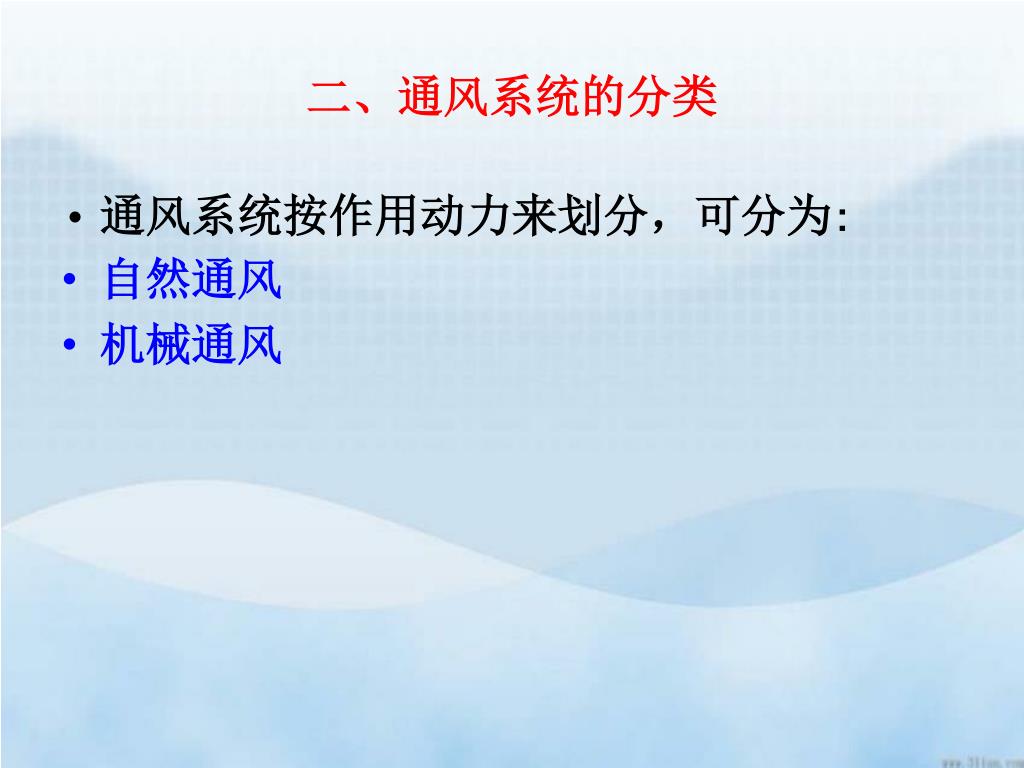

  7. 二、通风系统的分类 • 通风系统按作用动力来划分，可分为: • 自然通风 • 机械通风

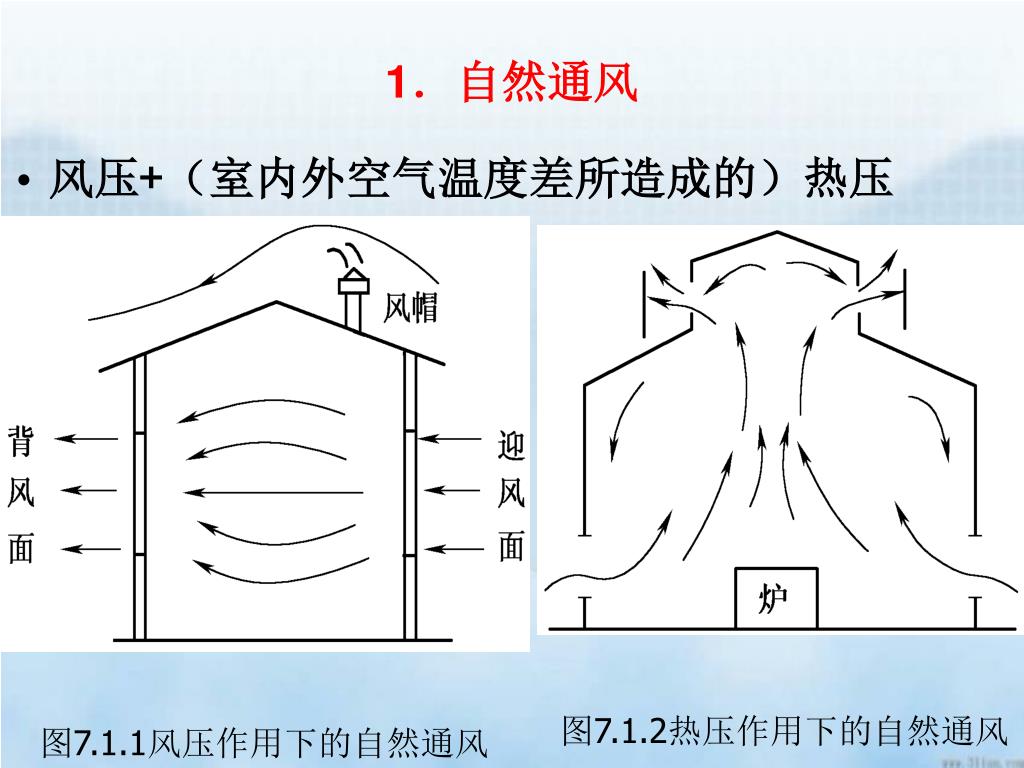

  8. 图7.1.1风压作用下的自然通风 图7.1.2热压作用下的自然通风 1．自然通风 • 风压+（室内外空气温度差所造成的）热压

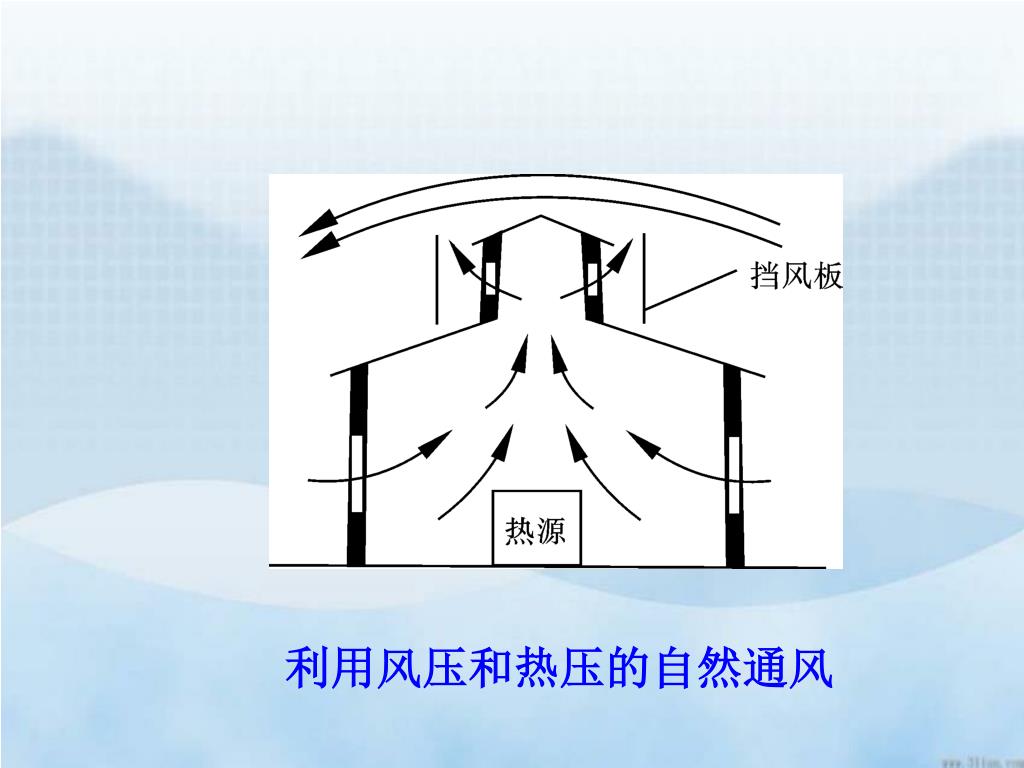

  9. 利用风压和热压的自然通风

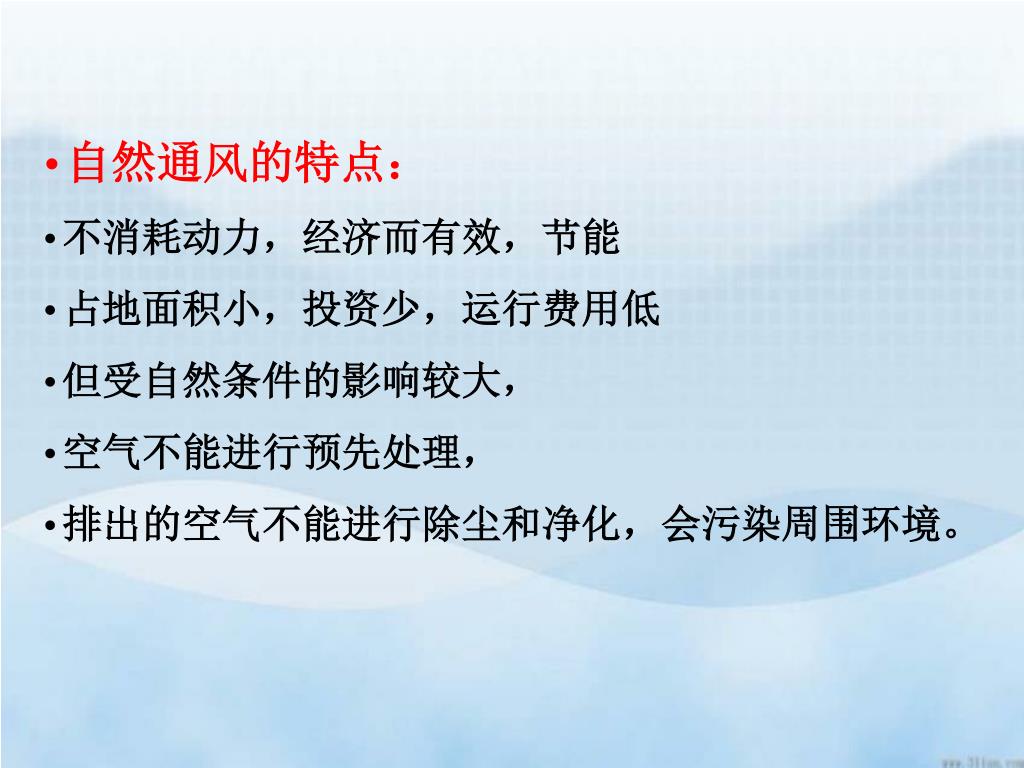

  10. 自然通风的特点： • 不消耗动力，经济而有效，节能 • 占地面积小，投资少，运行费用低 • 但受自然条件的影响较大， • 空气不能进行预先处理， • 排出的空气不能进行除尘和净化，会污染周围环境。

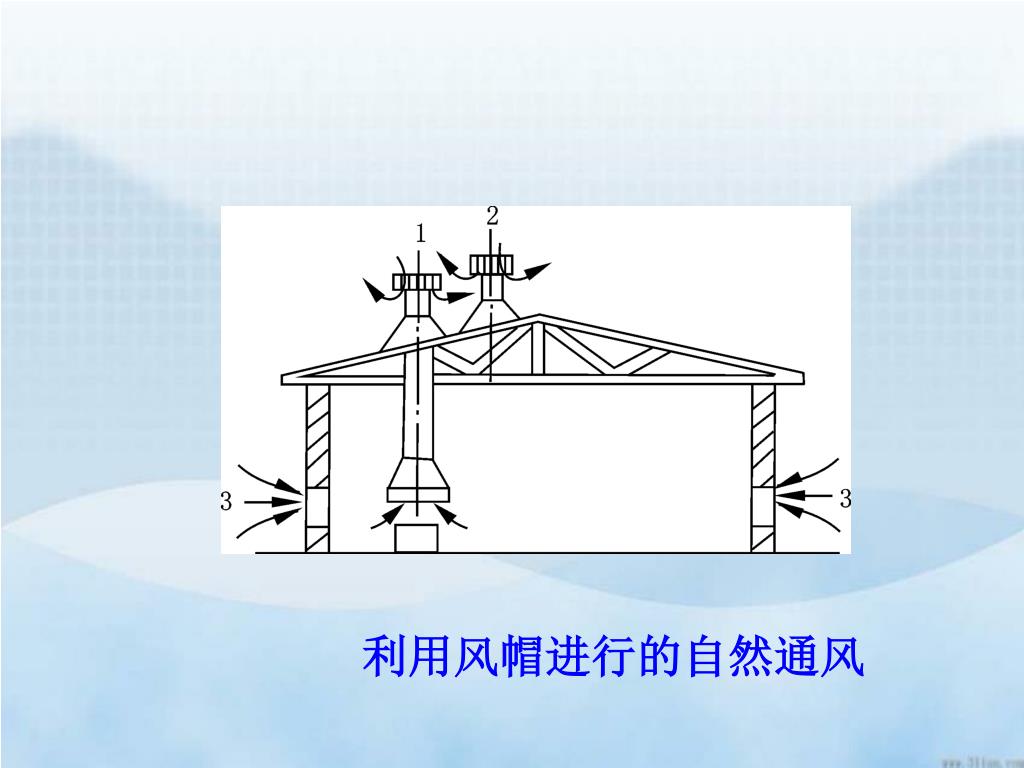

  11. 利用风帽进行的自然通风

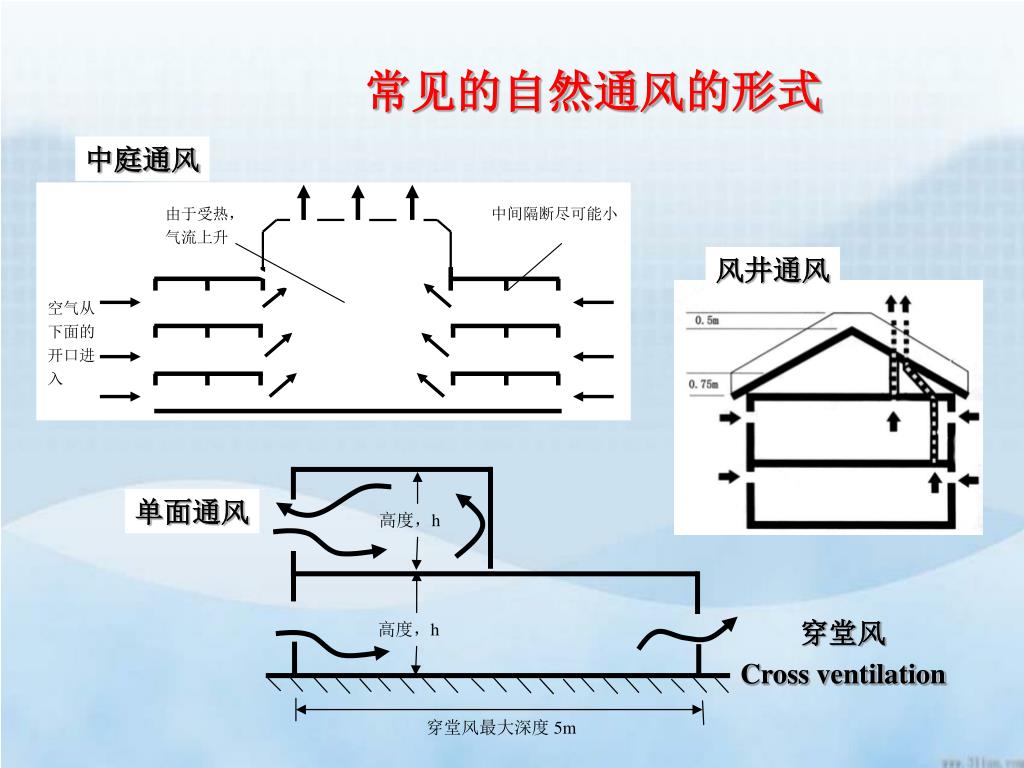

  12. 常见的自然通风的形式 中庭通风 风井通风 单面通风 穿堂风 Cross ventilation

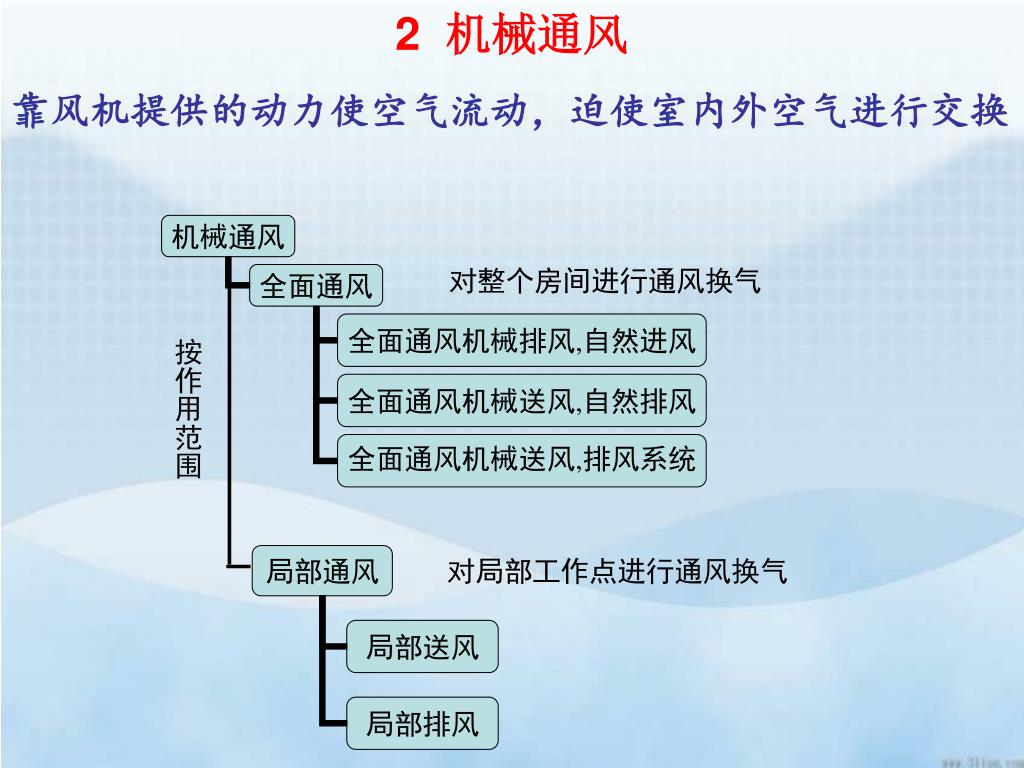

  13. 2 机械通风 靠风机提供的动力使空气流动，迫使室内外空气进行交换 对整个房间进行通风换气 按作用范围 对局部工作点进行通风换气

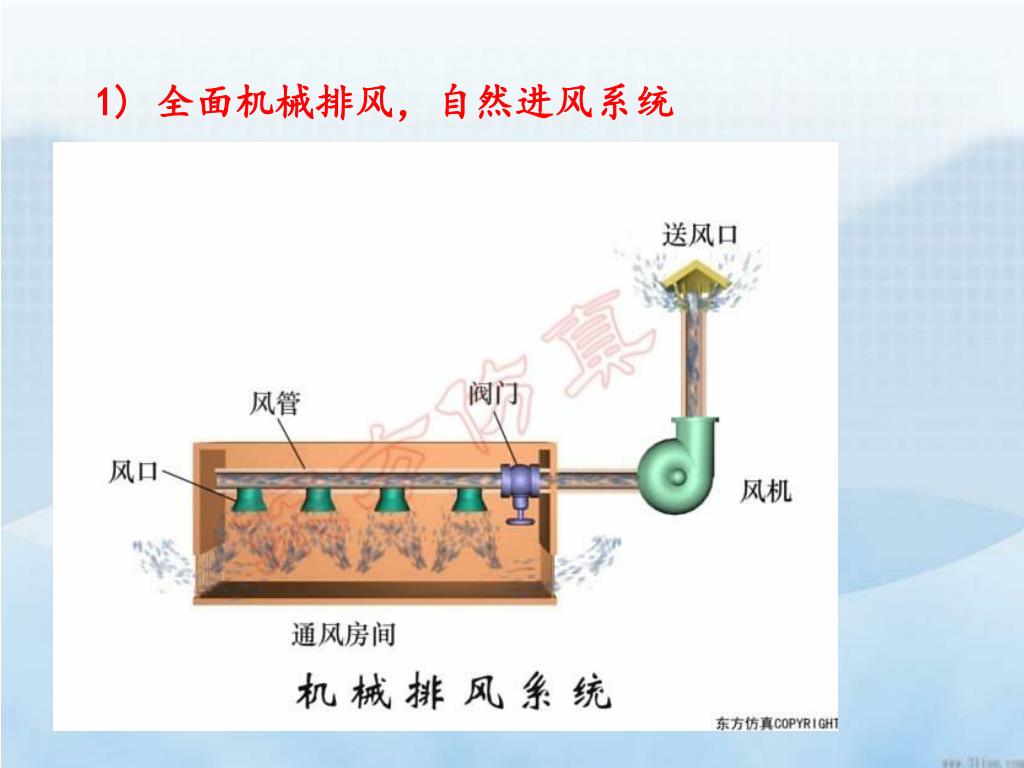

  14. 1) 全面机械排风，自然进风系统

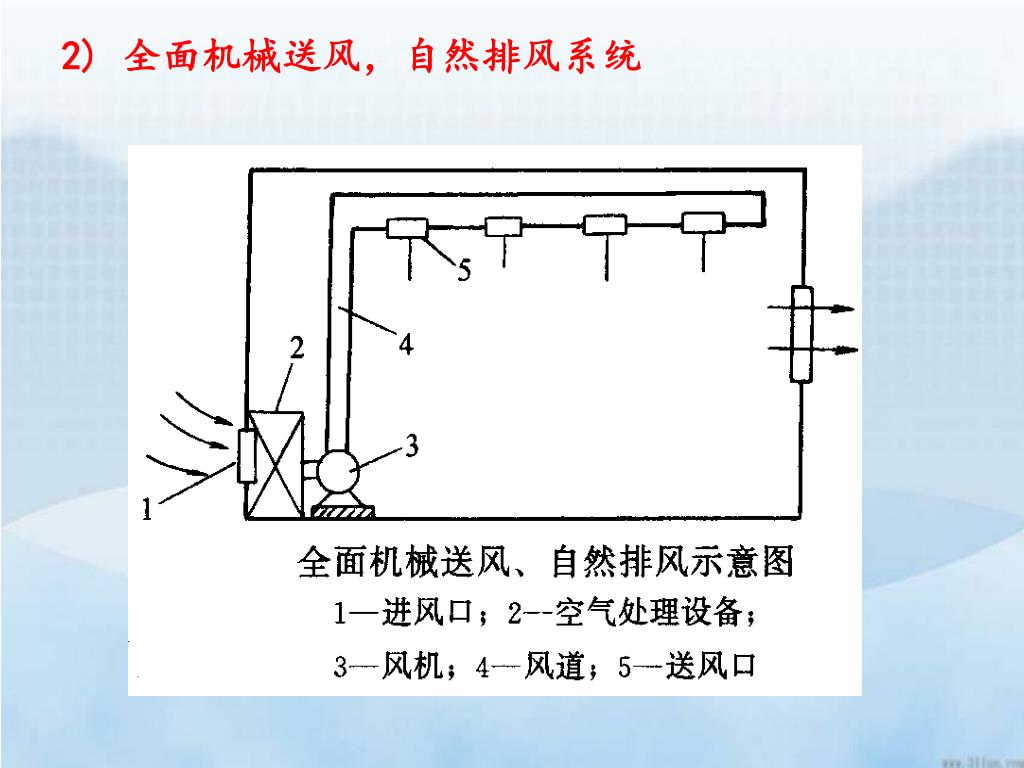

  15. 2) 全面机械送风，自然排风系统

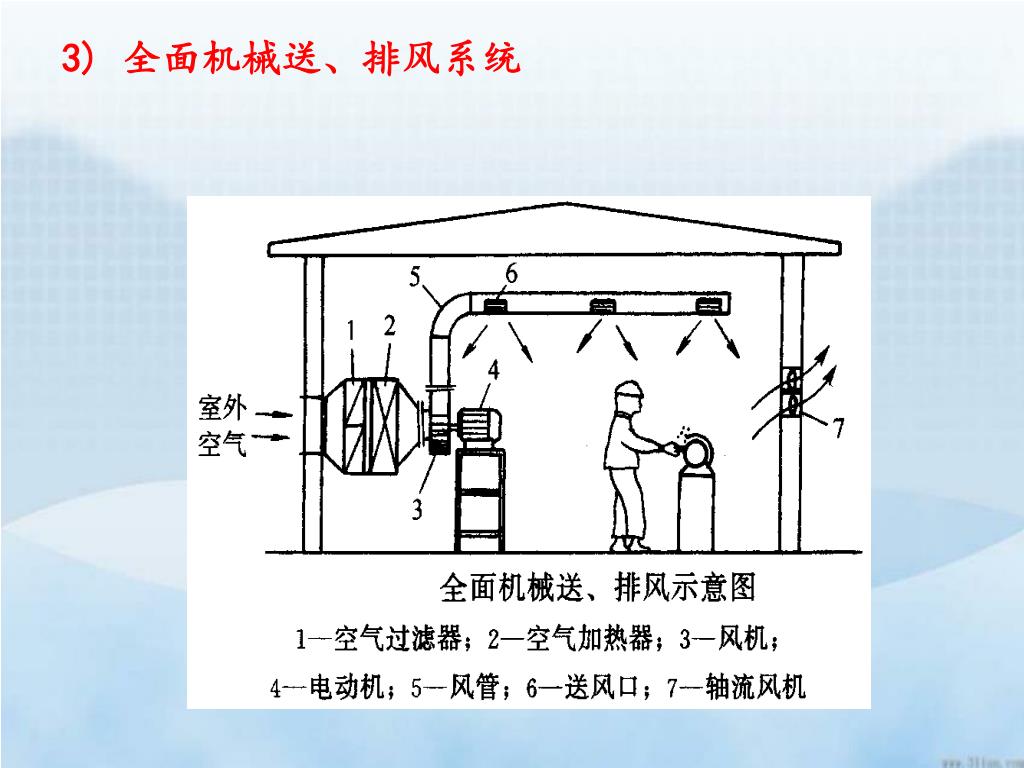

  16. 3) 全面机械送、排风系统

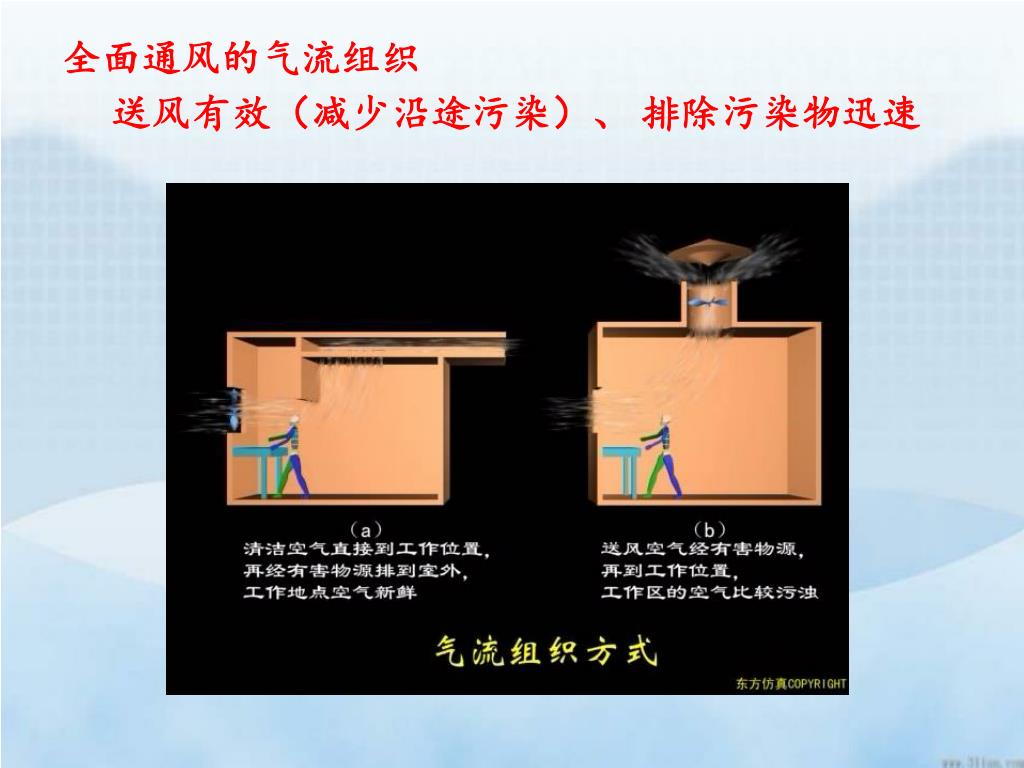

  17. 全面通风的气流组织 送风有效（减少沿途污染）、 排除污染物迅速

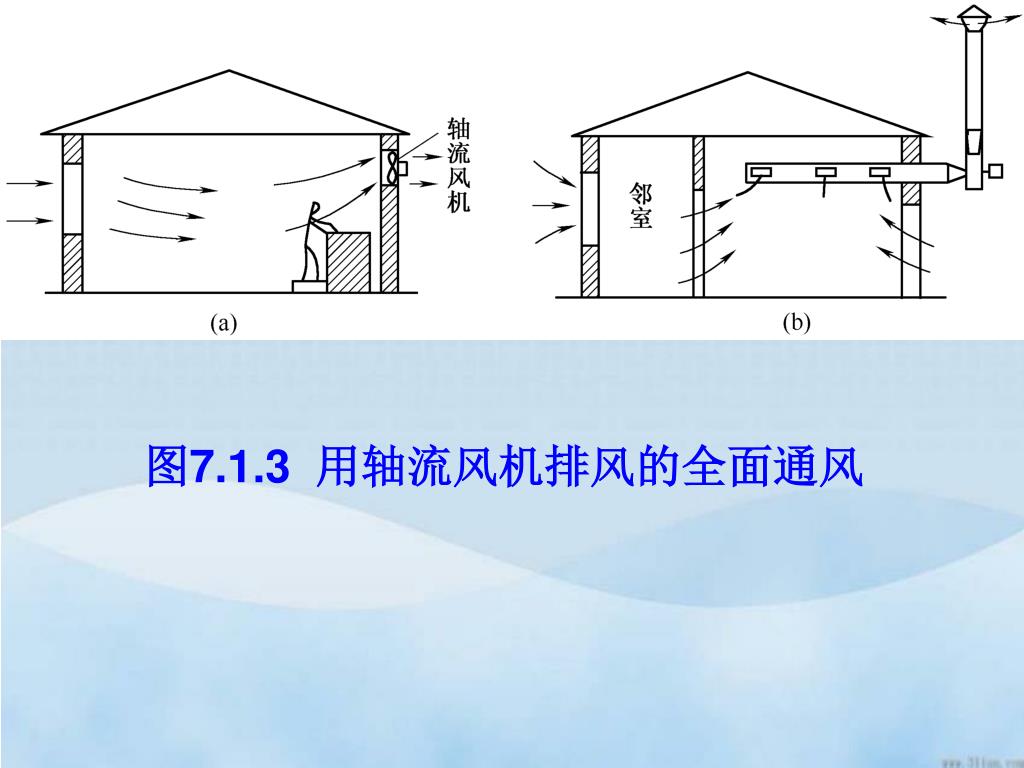

  18. 图7.1.3 用轴流风机排风的全面通风

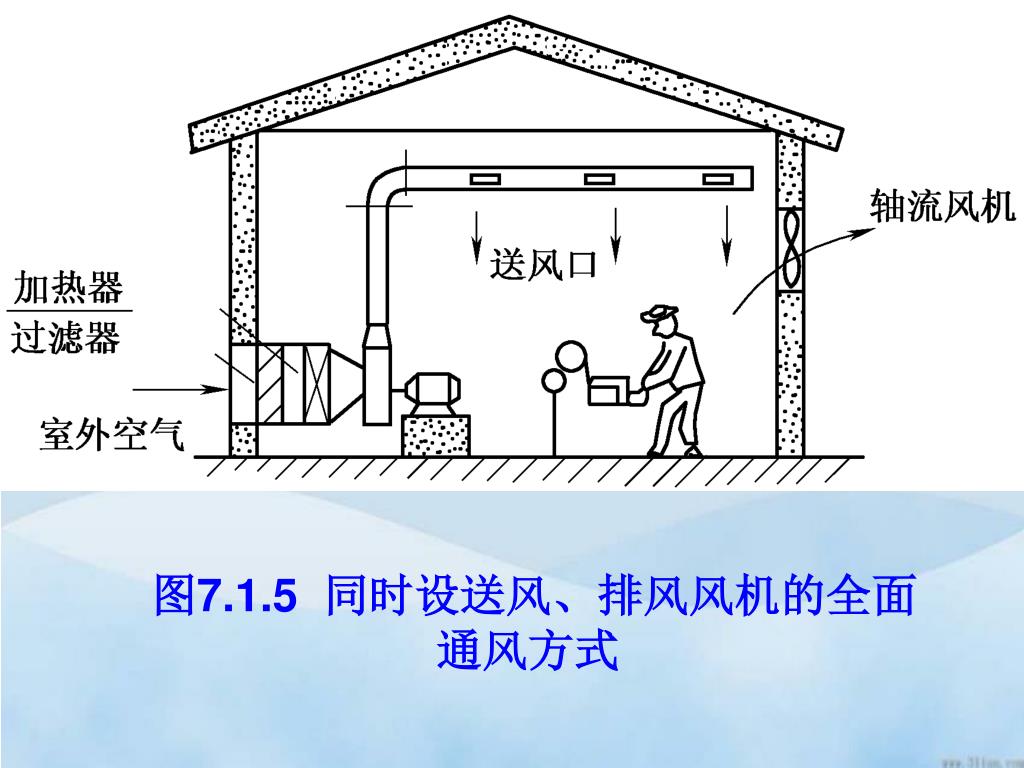

  19. 图7.1.5 同时设送风、排风风机的全面通风方式

  20. 局部通风 利用局部气流，使局部的工作区域不受有害物的污染，以造成良好的局部工作环境 。 1 局部送风

  21. 2 局部排风

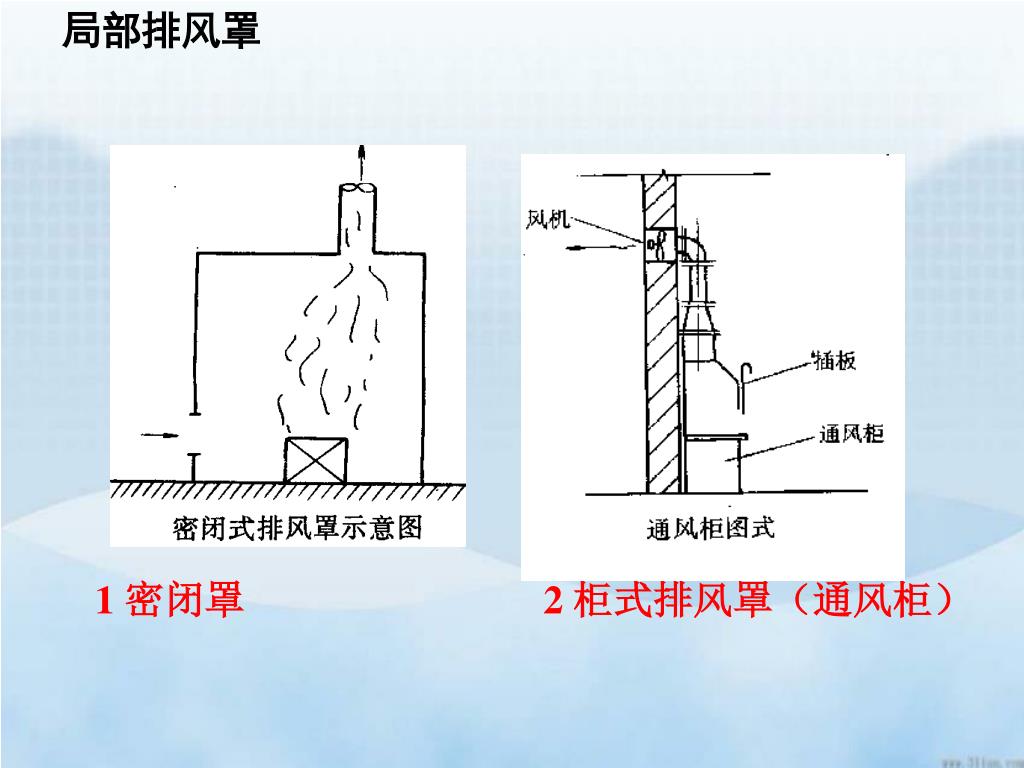

  22. 局部排风罩 1 密闭罩 2 柜式排风罩（通风柜）

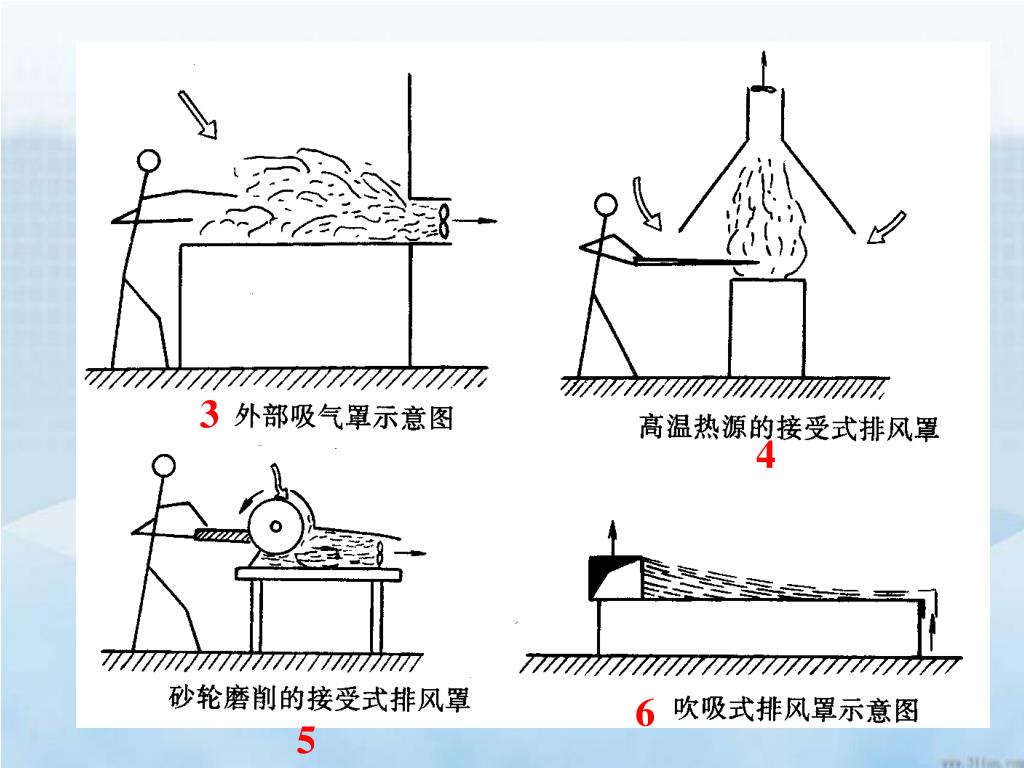

  23. 3 4 6 5

  24. 图7.1.7 机械局部送风系统 图7.1.6 机械局部排风系统

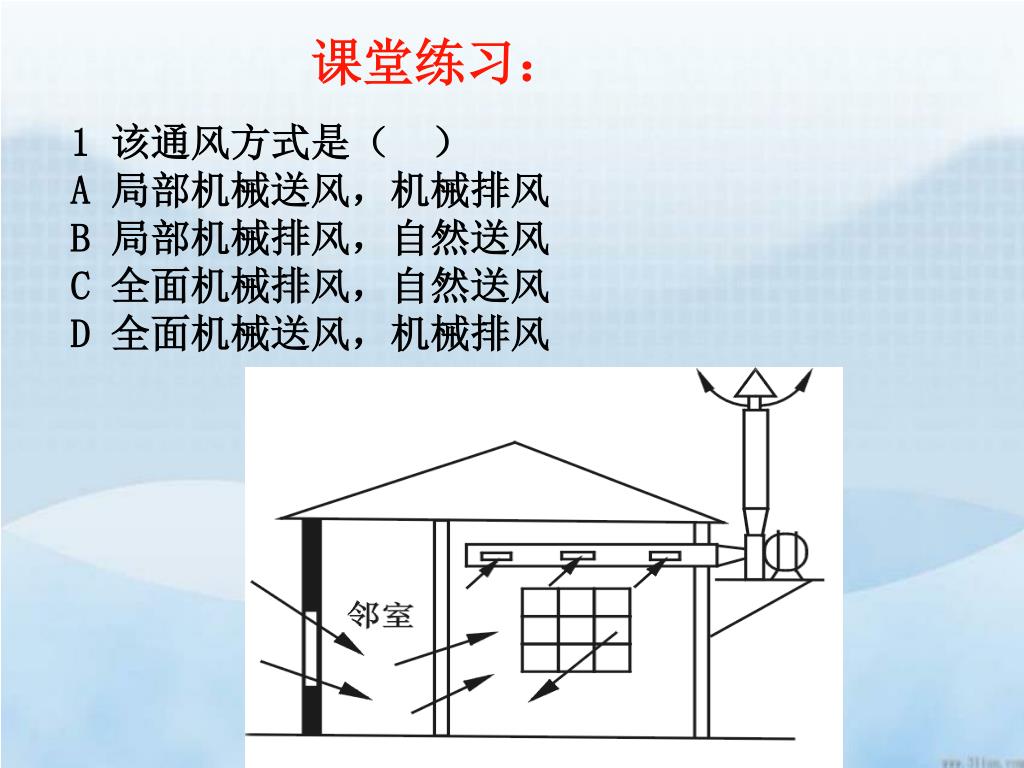

  25. 课堂练习： 1 该通风方式是（ ） A 局部机械送风，机械排风 B 局部机械排风，自然送风 C 全面机械排风，自然送风 D 全面机械送风，机械排风

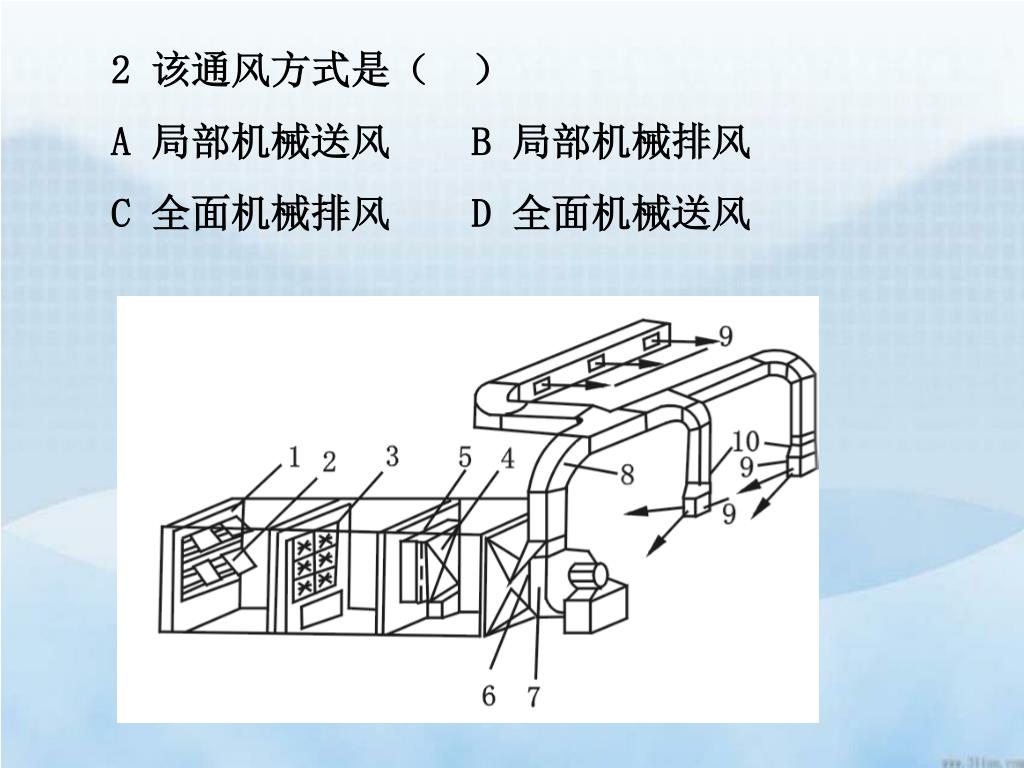

  26. 2 该通风方式是（ ） A 局部机械送风 B 局部机械排风 C 全面机械排风 D 全面机械送风

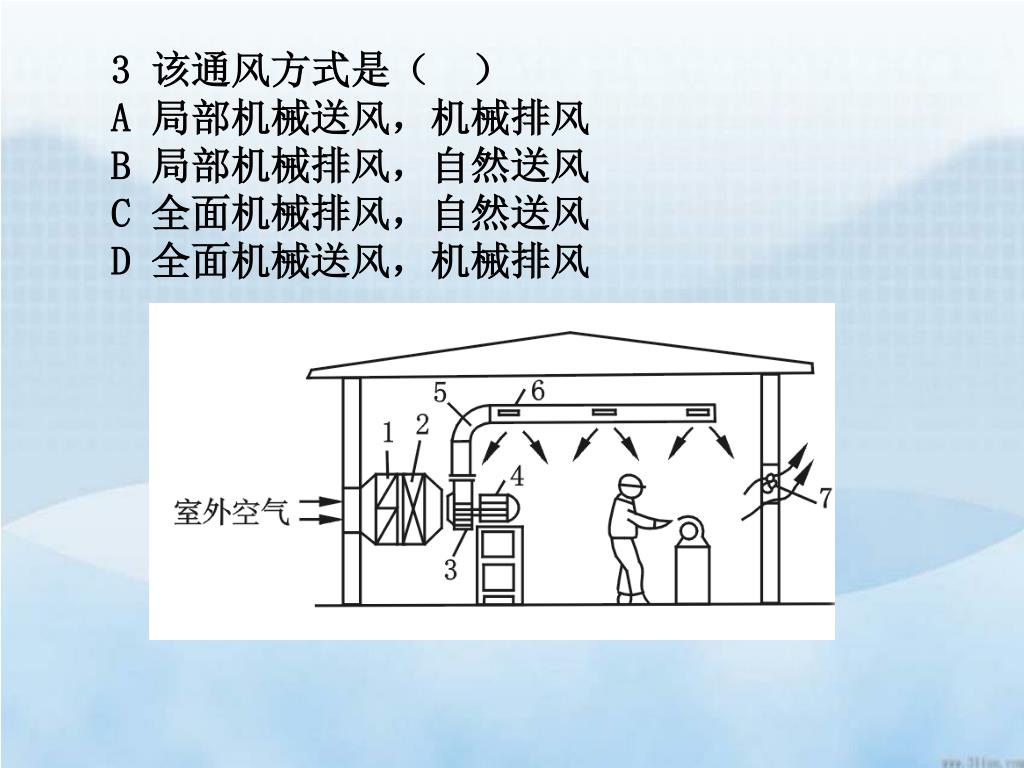

  27. 3 该通风方式是（ ） A 局部机械送风，机械排风 B 局部机械排风，自然送风 C 全面机械排风，自然送风 D 全面机械送风，机械排风

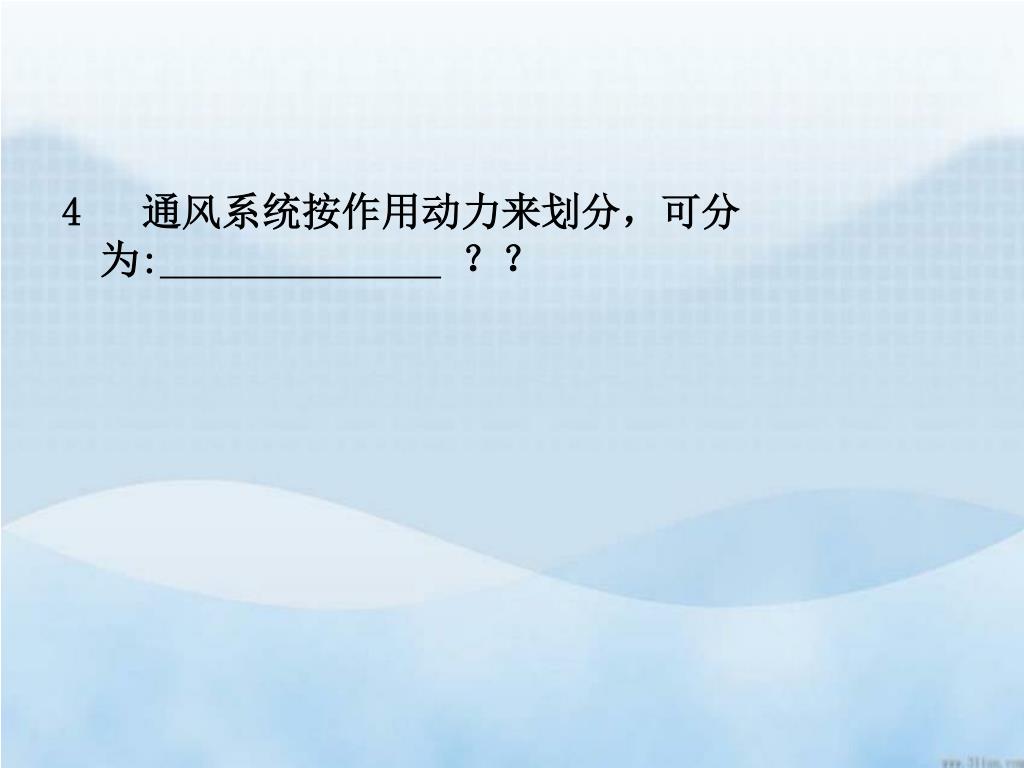

  28. 4 通风系统按作用动力来划分，可分为: ？？

  29. 通风系统的分类 按作用动力 按作用范围 自然通风 机械通风 全面通风 局部通风 通风的分类小结： 利用室外风力造成的风压,热压使空气流动 依靠风机提供的动力使空气流动 对整个房间进行通风换气 对局部工作点进行通风换气

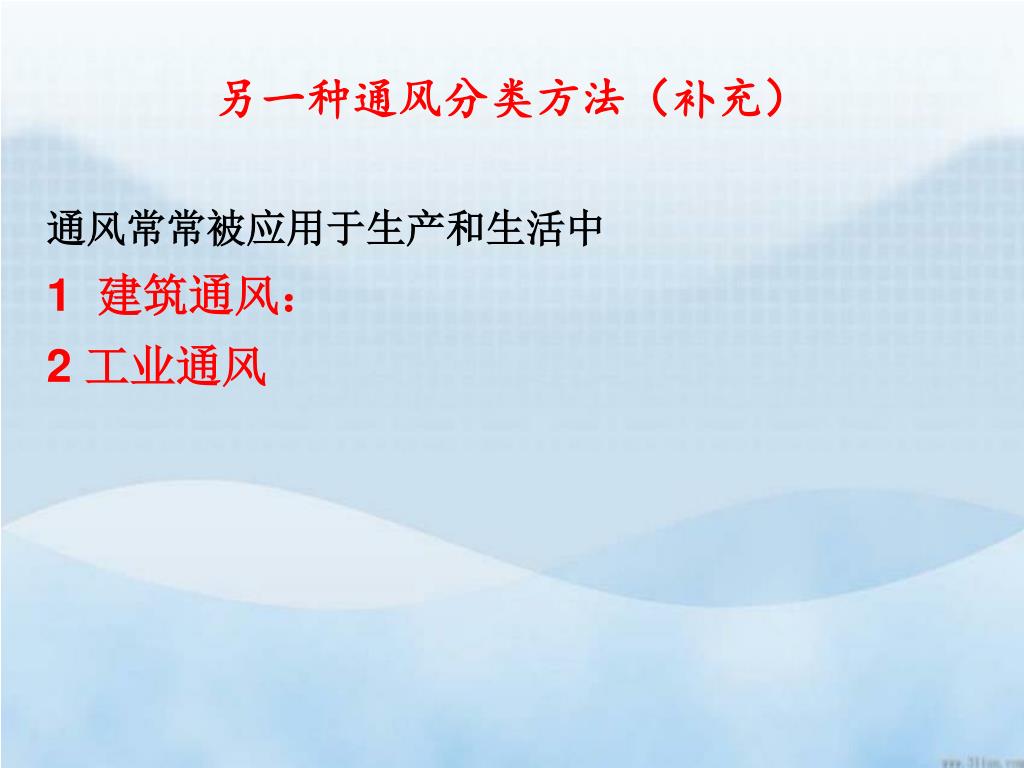

  30. 另一种通风分类方法（补充） 通风常常被应用于生产和生活中 1 建筑通风： 2 工业通风

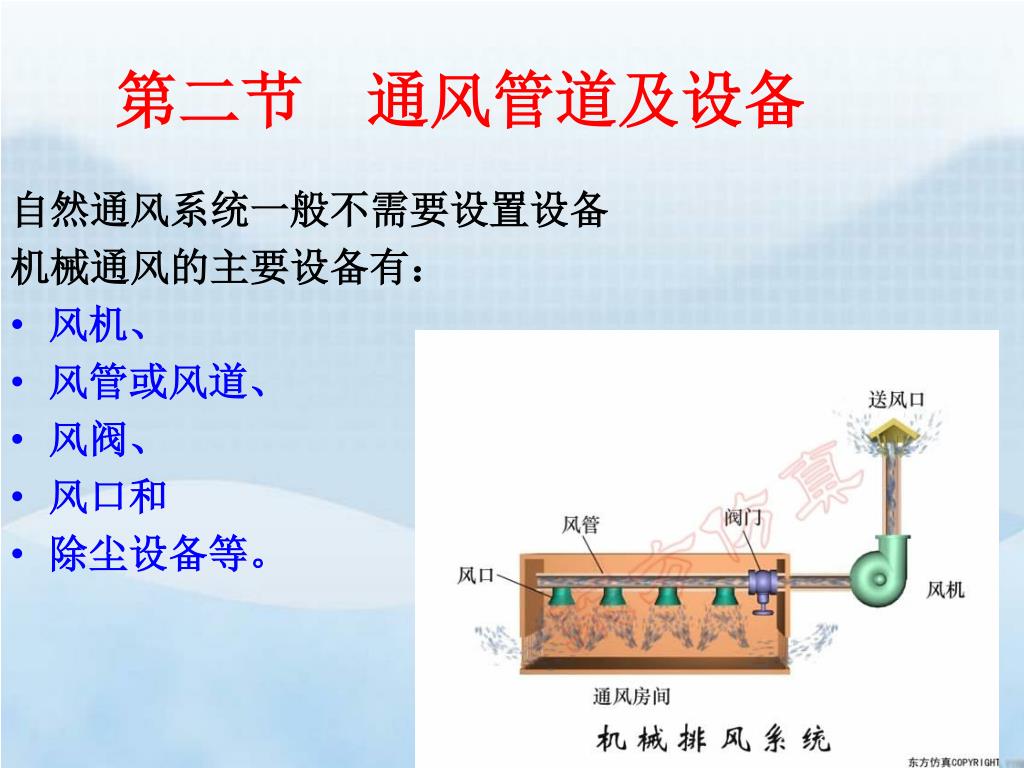

  31. 第二节 通风管道及设备 自然通风系统一般不需要设置设备 机械通风的主要设备有： 风机、 风管或风道、 风阀、 风口和 除尘设备等。

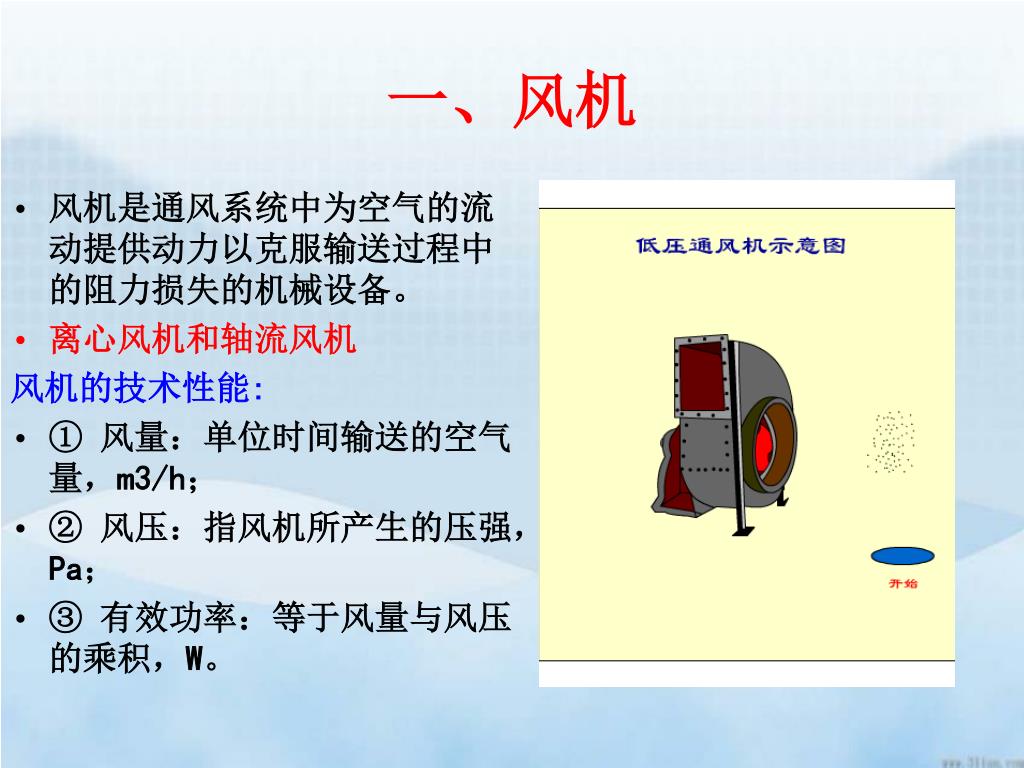

  32. 一、风机 • 风机是通风系统中为空气的流动提供动力以克服输送过程中的阻力损失的机械设备。 • 离心风机和轴流风机 风机的技术性能: • ① 风量：单位时间输送的空气量，m3/h； • ② 风压：指风机所产生的压强，Pa； • ③ 有效功率：等于风量与风压的乘积，W。

  33. 1—叶轮；2—机轴；3—机壳；4—吸气口；5—排气口1—叶轮；2—机轴；3—机壳；4—吸气口；5—排气口 图e. 离心风机结构示意图

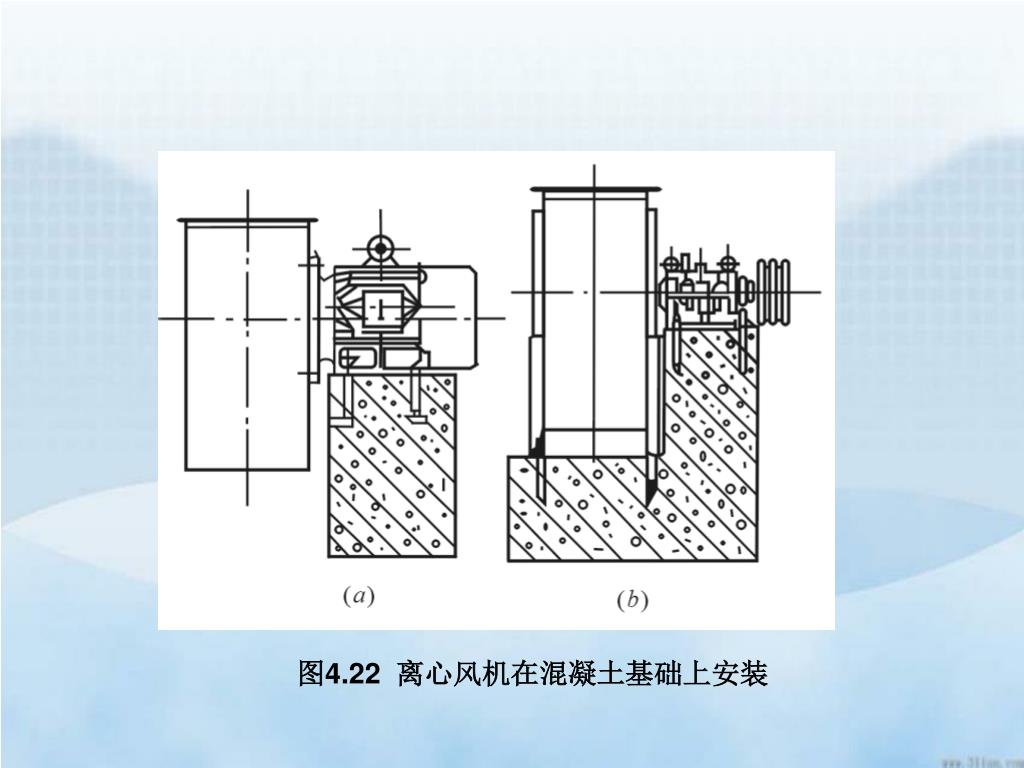

  34. 图4.22 离心风机在混凝土基础上安装

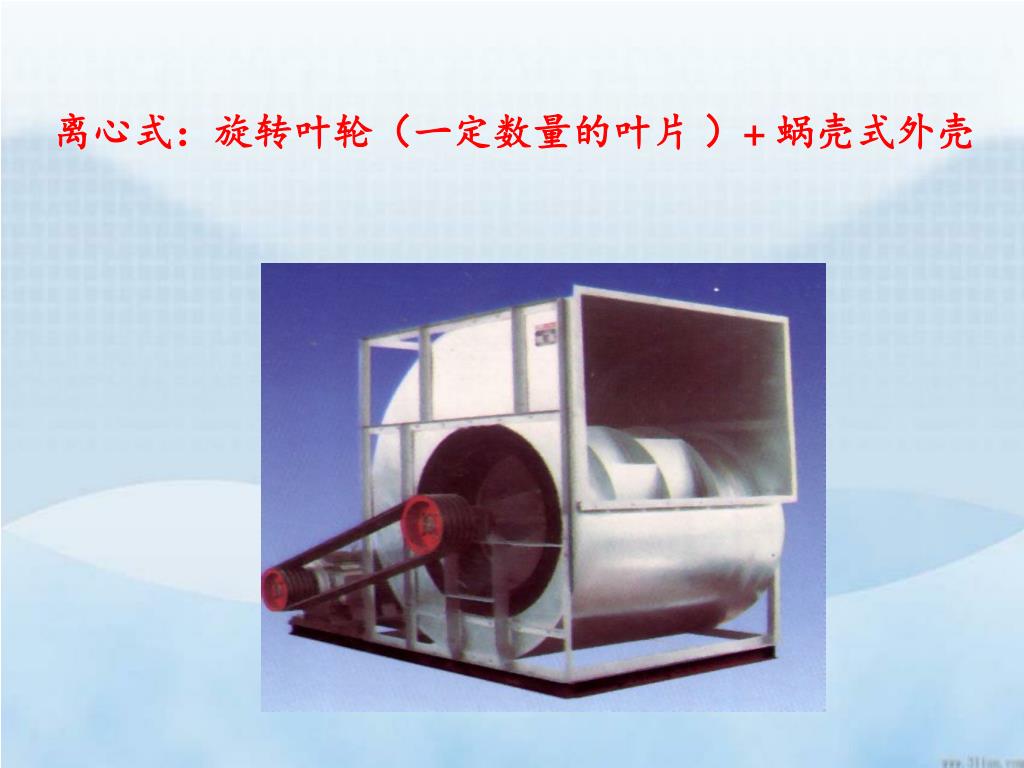

  35. 离心式：旋转叶轮（一定数量的叶片 ）+ 蜗壳式外壳

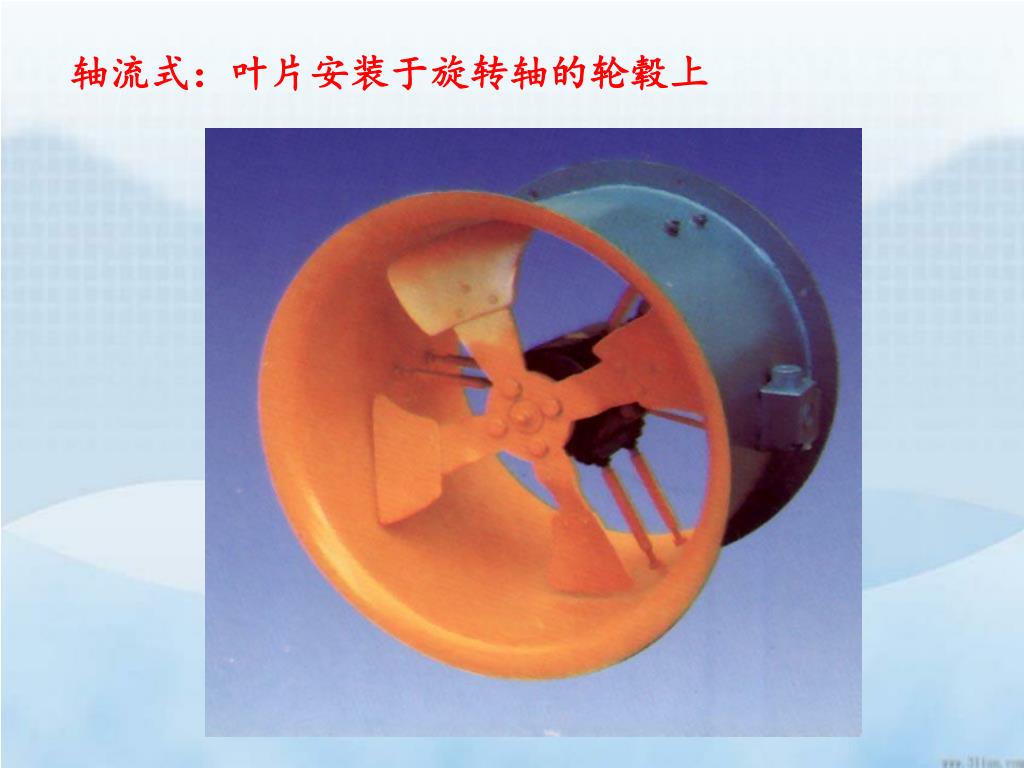

  36. 轴流式：叶片安装于旋转轴的轮毂上

  37. 图4.23 轴流风机在墙上安装

  38. 二、通风管道 1．风管材料 普通钢板(黑铁皮) 即普通酸洗薄钢板 镀锌钢板(白铁皮) 镀锌防锈保护层 金属板材 不锈钢板 铝板 塑料复合钢板 (普通钢板表面喷凃一层塑料,防腐) 硬聚氯乙烯塑料板 石棉水泥板 非金属板材 玻璃钢板 塑料复合板 砖砌或混凝土风管

  39. 经常移动的风管，则大多用柔性材料制成各种软管，如塑料软管、橡胶软管以及金属软管等经常移动的风管，则大多用柔性材料制成各种软管，如塑料软管、橡胶软管以及金属软管等 • 国内广泛推广应用的法兰垫料为泡沫氯丁橡胶垫，其一面带胶，使用这种垫料操作方便，密封效果较好。

  40. 2．风管的断面形状 • 风管的断面形状有圆形和矩形两种。 • 在断面积相同时，圆形风管的阻力小，材料省，强度大； • 在通风除尘工程中常采用圆形风管，在民用建筑空调工程中常采用矩形风管。 • 矩形风管的宽高比尽可能控制在4∶1以下

  41. 三、风阀 • 风阀装设在风管或风道中，主要用于空气的流量调节。可分为一次调节阀、开关阀和自动调节阀等。 • 一次调节阀主要用于系统调试，调好阀门位置就保持不变，如三通阀、蝶阀、对开多叶阀、插板阀等

  42. 开关阀主要用于系统的启闭，如风机启动阀，转换阀等开关阀主要用于系统的启闭，如风机启动阀，转换阀等 自动调节阀是系统运行中需要经常调节的阀门，它要求执行机构的行程与风量成正比，多采用顺开式多叶调节阀和密闭对开多叶调节阀

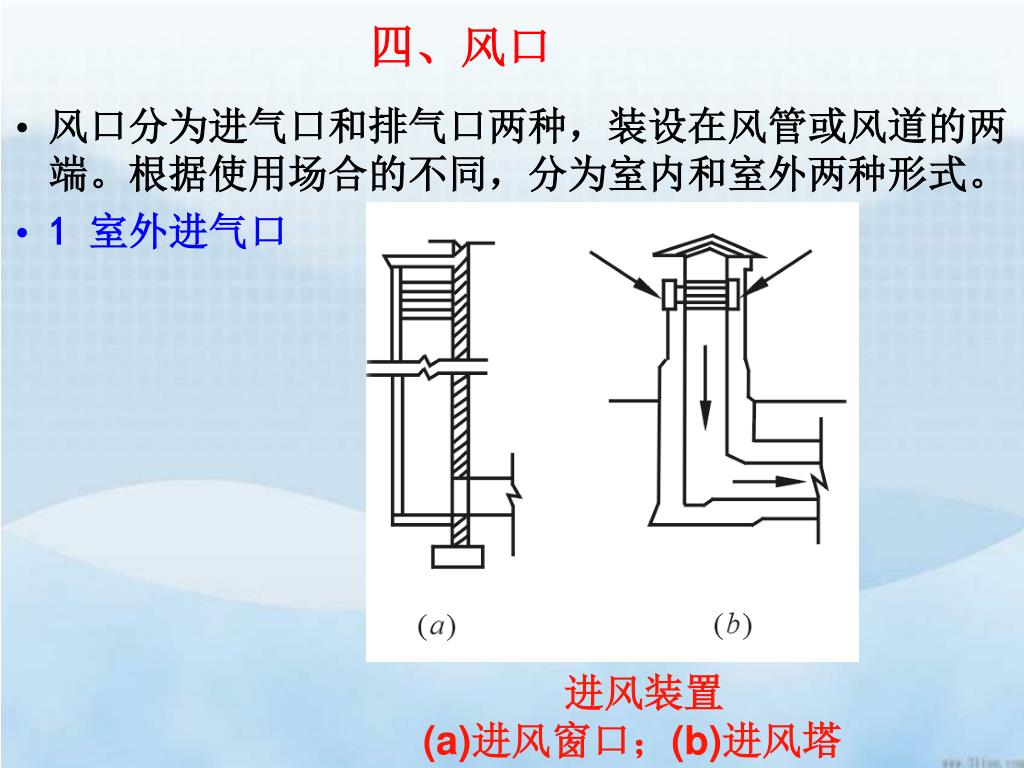

  43. 四、风口 风口分为进气口和排气口两种，装设在风管或风道的两端。根据使用场合的不同，分为室内和室外两种形式。 1 室外进气口 进风装置 (a)进风窗口；(b)进风塔

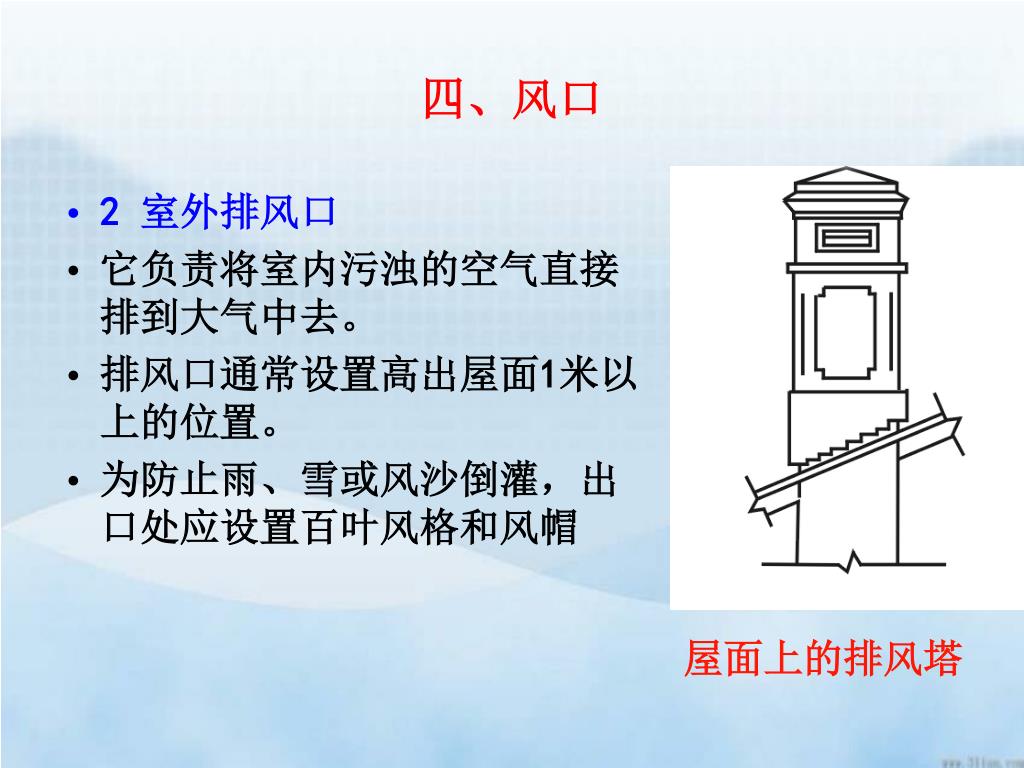

  44. 四、风口 • 2 室外排风口 • 它负责将室内污浊的空气直接排到大气中去。 • 排风口通常设置高出屋面1米以上的位置。 • 为防止雨、雪或风沙倒灌，出口处应设置百叶风格和风帽 屋面上的排风塔
