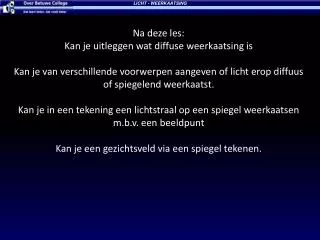

  1. LICHT - WEERKAATSING Na deze les: Kan je uitleggen wat diffuse weerkaatsing is Kan je van verschillende voorwerpen aangeven of licht erop diffuus of spiegelend weerkaatst. Kan je in een tekening een lichtstraal op een spiegel weerkaatsen m.b.v. een beeldpunt Kan je een gezichtsveld via een spiegel tekenen.

  2. LICHT - WEERKAATSING • Twee vormen van weerkaatsing • Diffuse weerkaatsing (verstrooien) • Spiegelende weerkaatsing (reflectie)

  3. LICHT - WEERKAATSING Twee vormen van weerkaatsing Diffuus oppervlak: niet glad dof donkere kleuren Spiegelend oppervlak: Glad glanzend lichte kleuren

  4. LICHT - WEERKAATSING Hoe teken je een goed spiegelbeeld

  5. Spiegelwet Belangrijke kenmerk • Licht verplaatst langs een rechte lijn. • Er is een inkomende en terugkaatsende lichtstraal. • Loodrecht op de spiegel waar de lichtstraal de spiegel raakt tekenen we de normaal. • ∠i = ∠t (spiegelwet)

  6. De Spiegelwet Lees de ∠i ∠i = 36° ∠i= ∠t Normaal ∠t = 36° spiegel

  7. LICHT - WEERKAATSING Regel 1 Denk aan: • Loodrecht op spiegel gestippelde lijn. • Voorwerpafstand = beeldafstand • Geef beeld van p aan met p’ Tip: Verleng altijd de spiegel.

  8. LICHT - WEERKAATSING Hoe teken je een goed spiegelbeeld Q Q’ Meet de afstand Even ver aan de andere kant P P’ R R’ Voorwerp Beeld spiegel

  9. LICHT - WEERKAATSING Vier regel om lichtstralen te construeren. • Beeldafstand is voorwerpafstand. • Licht gaat denkbeeldig van beeldpunt naar het oog. • Licht komt van voorwerp (reflectie) • Licht gaat naar het oog.

  10. LICHT - WEERKAATSING Teken de kijklijnen hoe hij punt P en Q ziet P O O’ P’

  11. LICHT - WEERKAATSING Regel 2 Trek een lijn van het oog naar het beeldpunt.

  12. LICHT - WEERKAATSING Teken de kijklijnen hoe hij punt P en Q ziet P O O’ P’

  13. LICHT - WEERKAATSING Regel 3 De lichtstraal naar je oog komt van het voorwerp. Trek een lijn van het voorwerp naar het raakpunt van de spiegel.

  14. LICHT - WEERKAATSING Teken de kijklijnen hoe hij punt P en Q ziet P O O’ P’

  15. LICHT - WEERKAATSING Regel 4 Licht gaat altijd naar het oog toe

  16. LICHT - WEERKAATSING Teken de kijklijnen hoe hij punt P en Q ziet P O O’ P’

  17. LICHT - WEERKAATSING Regel 5 Licht vanuit het voorwerp komen samen in het beeldpunt van het oog.

  18. Teken de kijklijnen hoe hij punt P en Q ziet P O O’ P’

  19. LICHT - WEERKAATSING Je gezichtsveld via een spiegel wij wij’ spiegel buurman muur

  20. LICHT - WEERKAATSING Nask Overal opgave 73, blz 46
