  1. Vedran Prica N3219 HALOGENA ŽARULJA

  2. Halogena žarulja • Halogene žarulje se izrađuju od kvarcnog stakla malih dimenzija karakterističnog cjevastog oblika. Zbog svojih većih svjetlosnih karakteristika i dužeg vijeka trajanja od standardnih žarulja halogene žarulje imaju vrlo široku primjenu. Koriste se za osvjetljavanje trgovina, izloga, izložbenih prostora, domaćinstava, hotelskih predvorja, sportskih igrališta, gradskih trgova i sl.

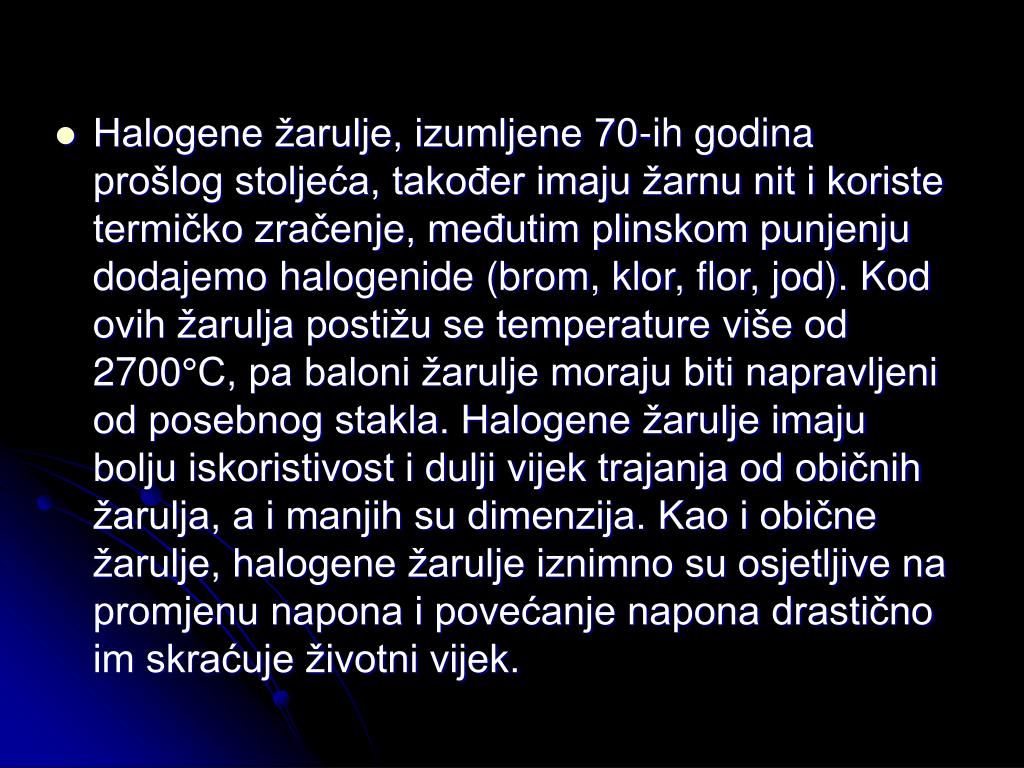

  3. Halogene žarulje, izumljene 70-ih godina prošlog stoljeća, također imaju žarnu nit i koriste termičko zračenje, međutim plinskom punjenju dodajemo halogenide (brom, klor, flor, jod). Kod ovih žarulja postižu se temperature više od 2700°C, pa baloni žarulje moraju biti napravljeni od posebnog stakla. Halogene žarulje imaju bolju iskoristivost i dulji vijek trajanja od običnih žarulja, a i manjih su dimenzija. Kao i obične žarulje, halogene žarulje iznimno su osjetljive na promjenu napona i povećanje napona drastično im skraćuje životni vijek.

  4. Osnovne prednosti halogene žarulje u odnosu na standardnu žarulju su: • Viša svjetlosna iskoristivost (do25 lm/W) • Dulji vijek trajanja (do 4 000 sati) • Optimalna kontrola svjetla • Male dimenzije • Konstantan svjetlosni tok kroz vijek trajanja • Viša temperatura boje – sjajno bijelo svjetlo Kao i standardna žarulja sa žarnom niti, halogena žarulja jako je osjetljiva na promjene pogonskog napona. Pogotovo kod niskonaponskih žarulja (12 V AC), do izražaja dolazi osjetljivost vijeka trajanja o naponu. Zbog toga povećanje pogonskog napona od samo 5% (12,6 V) donosi smanjenje vijeka trajanja za 40%. Do ovakve drastične promjene dolazi zbog toga što se halogeni kružni proces odvija samo u strogim temperaturnim (naponskim) granicama, te prestaje pri većim odstupanjima, čime se automatski znatno smanjuje vijek trajanja.

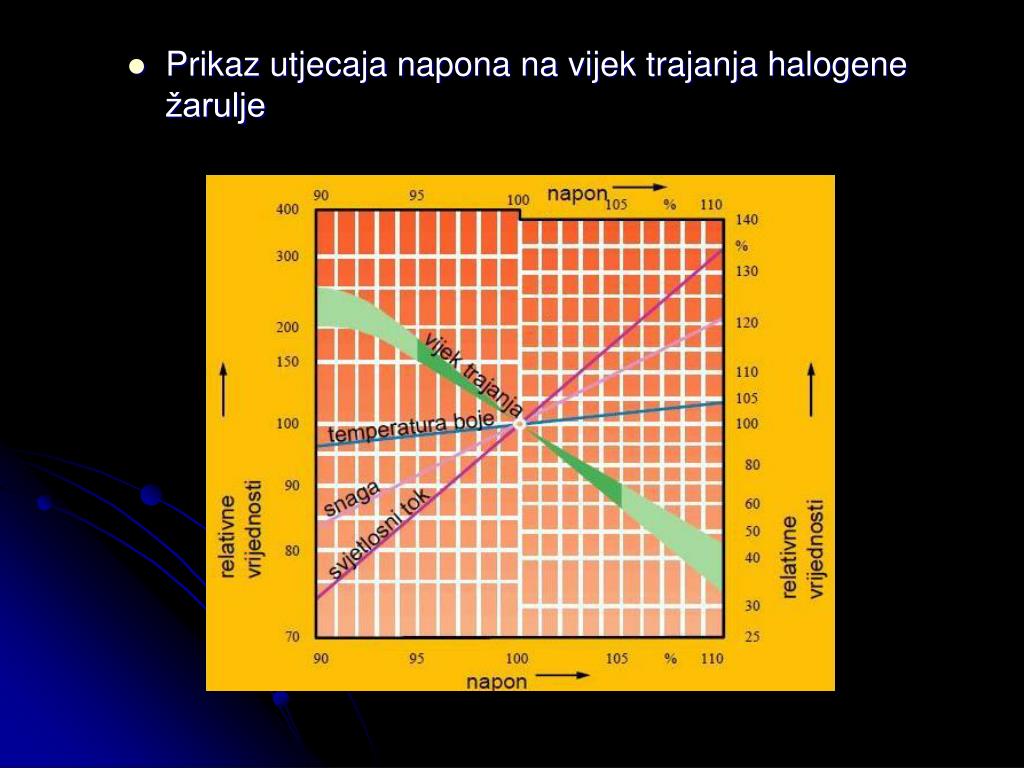

  5. Prikaz utjecaja napona na vijek trajanja halogene žarulje

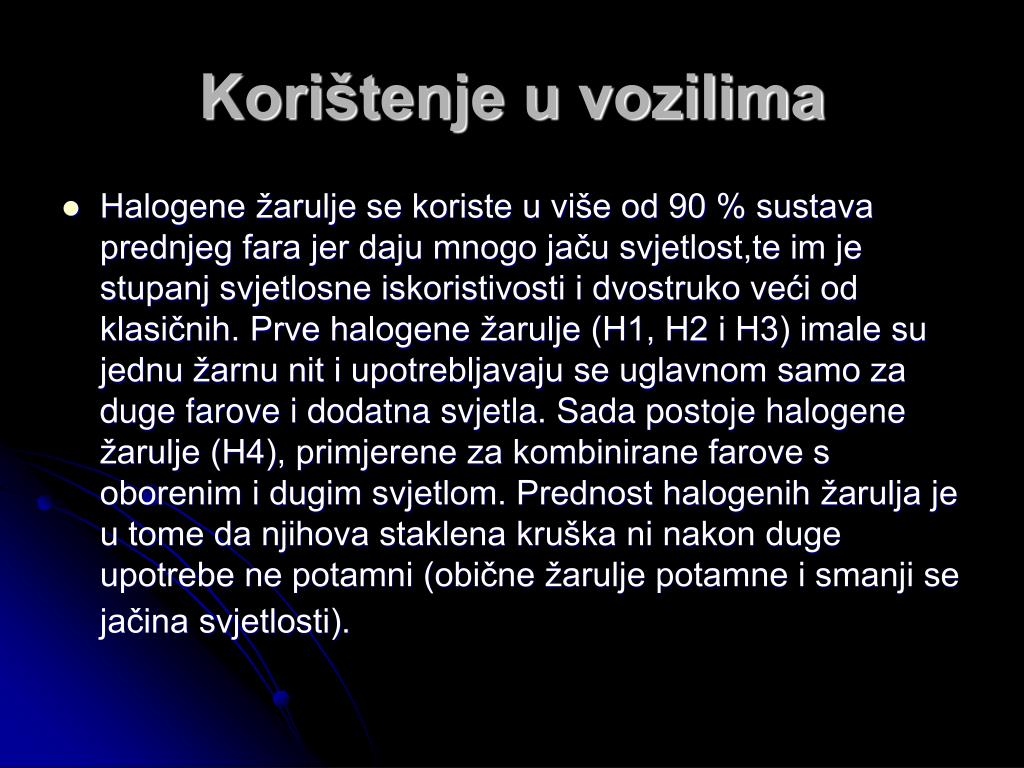

  6. Korištenje u vozilima • Halogene žarulje se koriste u više od 90 % sustava prednjeg fara jer daju mnogo jaču svjetlost,te im je stupanj svjetlosne iskoristivosti i dvostruko veći od klasičnih. Prve halogene žarulje (H1, H2 i H3) imale su jednu žarnu nit i upotrebljavaju se uglavnom samo za duge farove i dodatna svjetla. Sada postoje halogene žarulje (H4), primjerene za kombinirane farove s oborenim i dugim svjetlom. Prednost halogenih žarulja je u tome da njihova staklena kruška ni nakon duge upotrebe ne potamni (obične žarulje potamne i smanji se jačina svjetlosti).

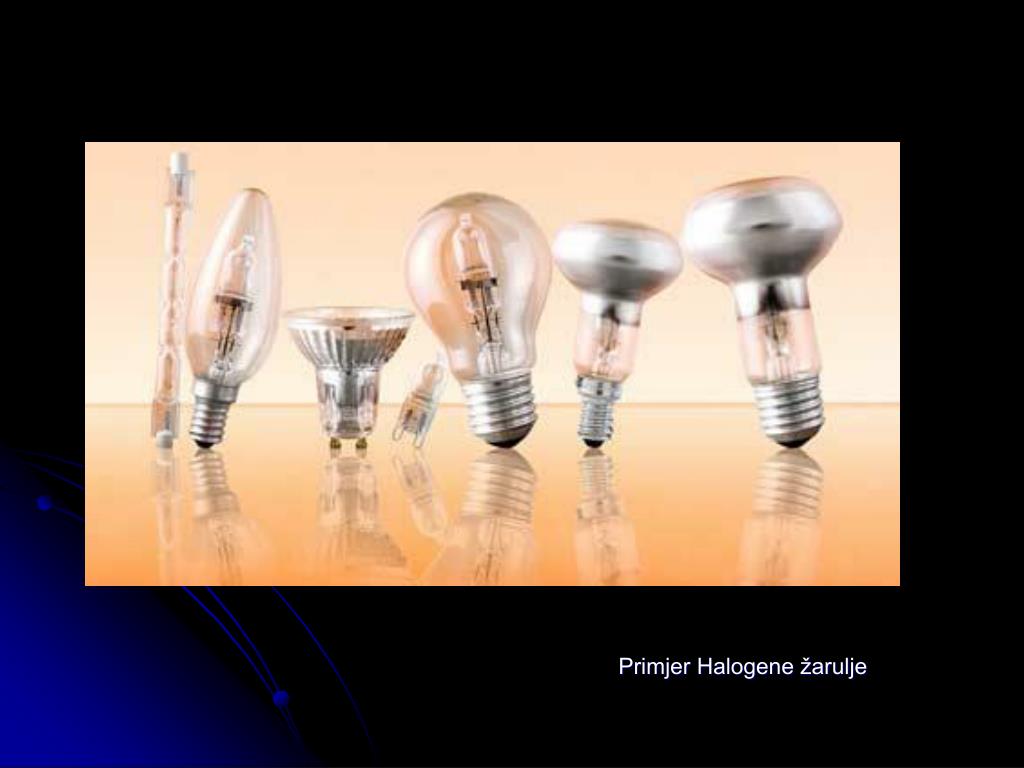

  7. Primjer Halogene žarulje

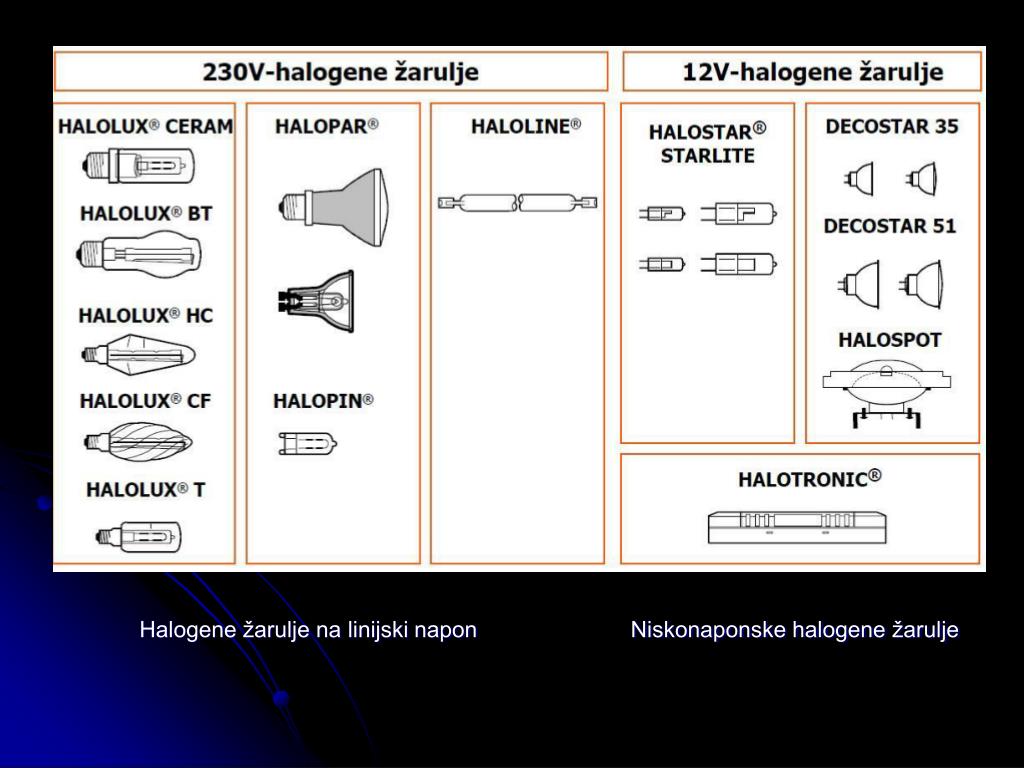

  8. Halogene žarulje na linijski napon Niskonaponske halogene žarulje

  9. Karakteristike • Ima hladan snop budući se velik dio topline prenosi odostraga kroz reflektorsko staklo. Kvarcni žižak sa žarnom niti U oblika optički postavljenom u čvrsto premazan dikroički reflektor od punog stakla

  10. Karakteristike • Halogena žarulja visoke učinkovitosti • Dugačak životni vijek • Halogeni žižak s infracrvenim reflektirajućim slojem •TC oblik: ista geometrija, oblik, grlo i duljina žiška (LCL)

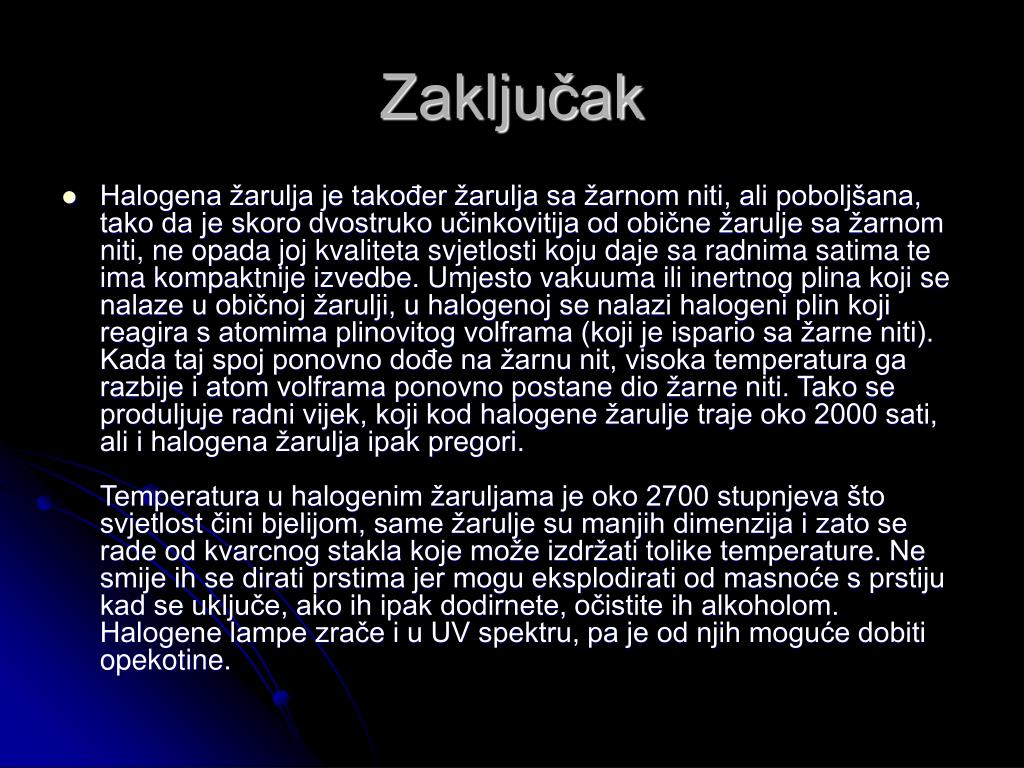

  11. Zaključak • Halogena žarulja je također žarulja sa žarnom niti, ali poboljšana, tako da je skoro dvostruko učinkovitija od obične žarulje sa žarnom niti, ne opada joj kvaliteta svjetlosti koju daje sa radnima satima te ima kompaktnije izvedbe. Umjesto vakuuma ili inertnog plina koji se nalaze u običnoj žarulji, u halogenoj se nalazi halogeni plin koji reagira s atomima plinovitog volframa (koji je ispario sa žarne niti). Kada taj spoj ponovno dođe na žarnu nit, visoka temperatura ga razbije i atom volframa ponovno postane dio žarne niti. Tako se produljuje radni vijek, koji kod halogene žarulje traje oko 2000 sati, ali i halogena žarulja ipak pregori. Temperatura u halogenim žaruljama je oko 2700 stupnjeva što svjetlost čini bjelijom, same žarulje su manjih dimenzija i zato se rade od kvarcnog stakla koje može izdržati tolike temperature. Ne smije ih se dirati prstima jer mogu eksplodirati od masnoće s prstiju kad se uključe, ako ih ipak dodirnete, očistite ih alkoholom. Halogene lampe zrače i u UV spektru, pa je od njih moguće dobiti opekotine.

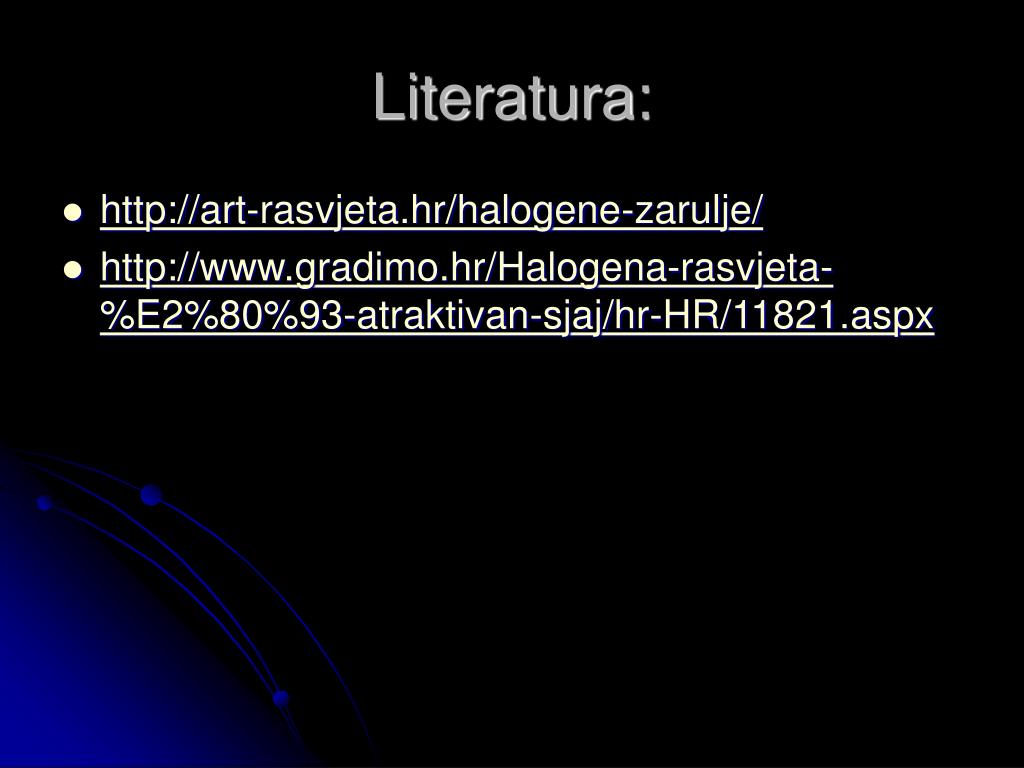

  12. Literatura: • http://art-rasvjeta.hr/halogene-zarulje/ • http://www.gradimo.hr/Halogena-rasvjeta-%E2%80%93-atraktivan-sjaj/hr-HR/11821.aspx
