Presentation Transcript

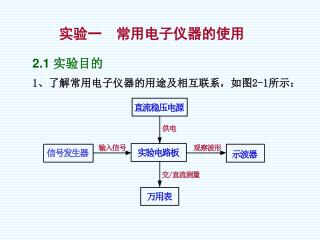

  1. 直 流 稳 压 电 源 供 电 输 入 信 号 观 察 波 形 实 验 电 路 板 信 号 发 生 器 示 波 器 交 / 直 流 测 量 万 用 表 实验一 常用电子仪器的使用 2.1 实验目的 1、了解常用电子仪器的用途及相互联系，如图2-1所示：

  2. 附录一：YB1731型直流稳压电源 从路 显示 主路 显示 恒压恒流开关 主路 调节 跟踪 开关 从路 调节 从路 输出 +5V 输出 主路 输出

  3. 附录三：YB1602型函数信号发生器 6、衰减开关 17、电压指示 4、占空比调节 2、频率显示 5、波形选择开关 12、幅度调节 10、外测频开关 11、电平调节 16、扫频开关 3、频率调节 15、控制电压输入 9、计数频率端口 13、电压输出端口 8、计数复位开关 14、TTL/ CMOS 1、电源 开关 7、波段开关

  4. 示波器的使用方法

  5. 电子示波器 1、示波管——阴极射线管 电子枪 偏转系统 荧光屏 水平偏转板 第二阳极 第三阳极 第一阳极 垂直偏转板 屏蔽极 阴极 灯丝

  6. 示波器显示波形原理 荧光屏 c uy c d d b b t5 t6 t7 t8 t9 a a e e i t1 t2 t3 t4 i t f f h h g g 被测信号 t1 a ux t2 b c t3 t4 d 锯齿波扫描电压 e t5 f t6 g t7 h t8 i t9 t

  7. 显示调整 INTEN：波形亮度 READOUT：字符亮度 FOCUS：聚焦 CAL：内部基准信号 1kHz/0.6V 外部接地 横轴：时间 纵轴：幅度

  8. 接地 示波器探头 衰减器 测试钩 接测量信号 X1 X10

  9. 一通道显示区 一通道控制区

  10. 纵向位置调整 纵向尺度调整: 显示尺度的大小 屏幕纵向一格对应电压 约三格半：3.5x500mV=1.75V

  11. 一通道显示开关 两通道代数相加 相加所得 “加”打开标志

  12. 强制接地: 用来找零点位置 接地标志

  13. v t 直流/交流耦合 交流直流状态显示

  14. 第二通道 翻转（垂直对称）： 以屏幕中心为对称轴 可以结合一通道，实现 两通道代数相减。 翻转状态

  15. 横向（时间轴）控制 时间显示

  16. 波形显示，左右位置调节 粗调/细调切换 时间尺度调节 大约每个周期占一格 T=100usf=10kHz 时间尺度显示。屏幕每横格对应时间

  17. 扫描时间扩展10倍

  18. 按下可微调： 注意误操作

  19. 触发控制显示 同步及触发控制 外部触发源接口

  20. 同步触发的概念： 不同步时的情况

  21. 触发电平

  22. 示波器原理框图 前置放大 AC 耦合 电子开关 垂直放大 CH1 DC AC CH2 DC CHI 触发 放大器 CH2 扫描时基闸门 锯齿波发生器 触发脉冲形成器 EXT 触发源 EXT LINE +EC VERT 释抑电路 4、锯齿波发生器根据扫描时间的设定产生线性锯齿波 触发电平 5、释抑电路输出释放、抑制信号，控制时基闸门电路的打开和关闭。在锯齿波起扫时刻，输出抑制电压，将时基闸门关闭，防止重复触发，在扫描终了时输出释放电压，将时基闸门打开，接受下一个触发信号，开始另一次扫描过程。 3、触发脉冲打开扫描时基闸门（施密特触发器），将尖脉冲变换成方波脉冲，控制锯齿波发生器锯齿波的正程。 水平放大器 -EC 2、与触发电平比较，在上升沿或下降沿的某个电平处产生触发脉冲 同步触发原理： 1、触发信号取自输入信号的一部分（内触发）或外触发端口，送入触放大器整形放大。

  23. 以正弦波作为触发源 正弦稳定，方波不稳 触发源： CH1:一通道 CH2:二通道 VERT:单通道或两通道同时输入，默认CHI为触发源 LINE:50Hz的交流市电 EXT:从外部引入的触发信号 触发源选择 以方波作为触发源 正弦不稳，方波稳定 需要哪个通道稳定就用哪个通道做触发源

  24. 单通道输入信号触发源的选择：第一通道输入信号，触发源source 选CH1，调节触发电平旋钮使触发指示灯亮。 调节触发电平，使触发指示灯亮 第一通道输入信号

  25. 第二通道输入信号，触发源source选CH2，调节触发电平旋钮使触发指示灯亮。第二通道输入信号，触发源source选CH2，调节触发电平旋钮使触发指示灯亮。 触发指示灯亮 第二通道输入信号

  26. 两通道同时输入不同频率的相关信号，选择信号频率相对较低的那一路通道作触发源（图中第二通道信号频率比第一通道低，触发源选CH2。）两通道同时输入不同频率的相关信号，选择信号频率相对较低的那一路通道作触发源（图中第二通道信号频率比第一通道低，触发源选CH2。） 两通道同时输入同频率的相关信号，触发源选CH1或CH2都可。 CH1波形 调节触发电平，使触发指示灯亮 CH2波形 两通道同时输入

  27. 耦合方式选择 耦合方式 AC:交流耦合 （通常选此方式） DC:直流耦合 （适用于测量直流或变化 缓慢的信号） HF-R:高频抑制（测量低频信号时使用， 以抑制高频干扰） LF-R:低频抑制（测量高频信号时使用， 以抑制低频干扰）

  28. 不要出现TV

  29. 测量工具：光标

  30. 纵向：测量时间 可以直接读出两条游标之间的时间，以及对应的频率 横向：测量幅值 可以分别读出两路输入的对应幅值 光标选择 测量尺度为触发源 一侧的电压量程

  31. 移动光标 按下可以快速移动 被选中的光标 该游标可以移动 光标选择 延迟时间控制；用于观察特殊信号，一般调节至0%

  32. 两通道切换方式 水平坐标显示 选A档：水平是时间轴 XY档，水平是通道1,垂直是通道2，可以用来观察李萨如图形 扫描方式: 选Auto档

  33. 不出现MAG 触发源：CH1或CH2;耦合方式AC或HF-R;合适的触发电平；HOLD-OFF:0% 正常工作状态： 正确的时间刻度,微调标志(>)不出现 若信号已被同步触发，可以在此读出频率 CH1,CH2：合适的幅值刻度，没有(>)；数字信号用DC,模拟信号用AC;不出现接地、相加、反相标志
