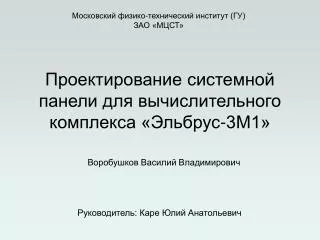

Московский физико-технический институт (ГУ)

ЗАО «МЦСТ»

Проектирование системной панели для вычислительного комплекса «Эльбрус-3М1»

Воробушков Василий Владимирович

Руководитель: Каре Юлий Анатольевич


Цель работы институт (ГУ)

  • Создание системной панели для вычислительный комплекса «Эльбрус-3М1», являющегося двухпроцессорной вычислительной системой, на базе микропроцессоров «Эльбрус»

  • Основываясь на опыте предыдущих разработок устранить обнаруженные ранее недостатки системной панели.


Основные проблемы предыдущей конструкции системной панели

  • Перекрестные помехи

    • Большое количество межсоединений

  • Высокая плотность трассировки и монтажа

    • Недостаточное пространство для размещения всех компонентов и сигнальных шин

  • Сохранение целостности сигнала и большое количество брака

    • Процессоры установлены в отдельных ячейках

  • Кодозависимые ошибки

    • Одновременно переключающиеся сигналы в ПЛИС (SSO)

  • Большое время доступа при обращении двух процессоров к памяти

    • Малая скорость работы памяти

  • Не возможность трассировки памяти согласно спецификации

    • Разделенные контроллеры памяти


Методы решения проблем конструкции системной панели

  • Переход к конструктиву EATX

    • Размещение всех компонентов на одной плате

    • Уменьшение перекрестных помех

  • Размещение процессоров на самой системной панели

    • Улучшение целостности сигналов

  • Переход на ПЛИС Altera Stratix2 EP2S130F1508C3.

    • Уменьшение эффекта одновременно переключающихся сигналов в ПЛИС (SSO)

  • Переход от системы с четырьмя контроллерами к системе с тремя контроллерами

    • Уменьшение количества межсоединений

    • Компоновка контроллеров памяти в одной микросхеме

  • Переход к памяти с интерфейсом DDR2 с частой 200МГц

    • Уменьшение времени доступа при обращение двух процессоров

  • Использование 4 каналов памяти с двумя слотами памяти на каждом канале

    • возможность установить до 8 модулей памяти DDR2 суммарным объемом до 8Гбайт


Структурная схема панели ПЭ3М1 конструкции системной панели


Структурная схема центральной части панели ПЭ3М1

  • Неразделенные контроллеры памяти

  • Уменьшено количество межсоединений

  • Используются более скоростные контроллеры памяти стандарта DDR2


Маршрут проектирования части панели ПЭ3М1

Структурная схема

Visio 2003 (Microsoft)

Принципиальная

схема

Design Capture (Mentor Graphics)

Трассировка

печатной платы

Expedition PCB (Mentor Graphics)

Моделирование

HyperLynx (Mentor Graphics)

Подготовка

к производству

CAM 350 (DownStream Technologies)

AutoCAD (Autodesk)


Используемые стандарты. части панели ПЭ3М1

  • IPC standards

  • A Server System Infrastructure (SSI) Specification version 3-61

  • DDR2 SDRAM SPECIFICATION revision JESD79-2A

  • PCI Local Bus Specification revision 2.2


Структура слоев части панели ПЭ3М1

  • Сигнальные слои разделены сплошными слоями металлизации

  • Рядом с каждым сигнальным слоем есть сплошной слой земли

  • Минимизированы пересечения сигнальных линий с разрезами в сплошных слоях металлизации


Конструктивно-технологические ограничения (5-й класс точности)


Основные используемые технологические нормы.


1 технологические нормы.

2

3

4

5

3

2

24

6

23

20

7

22

8

19

21

9

10

20

19

18

17

16

15

14

13

12

11

Внешний вид панели ПЭ3М1


Моделирование технологические нормы.

Перекрестные помехи

Согласованность линий

DDR2

CPU↔DCU


Внешний вид вычислителя технологические нормы.

вид спереди, дверцы открыты

вид сверху, без верхней крышки

вид сзади


Результаты работы технологические нормы.
