Presentation Transcript


5724429

歡 迎

蒞 臨 參 觀

凱 擘

數 位 頭 端 機 房


5724429

數位頭端(Digital Head End)機房簡介

2


5724429

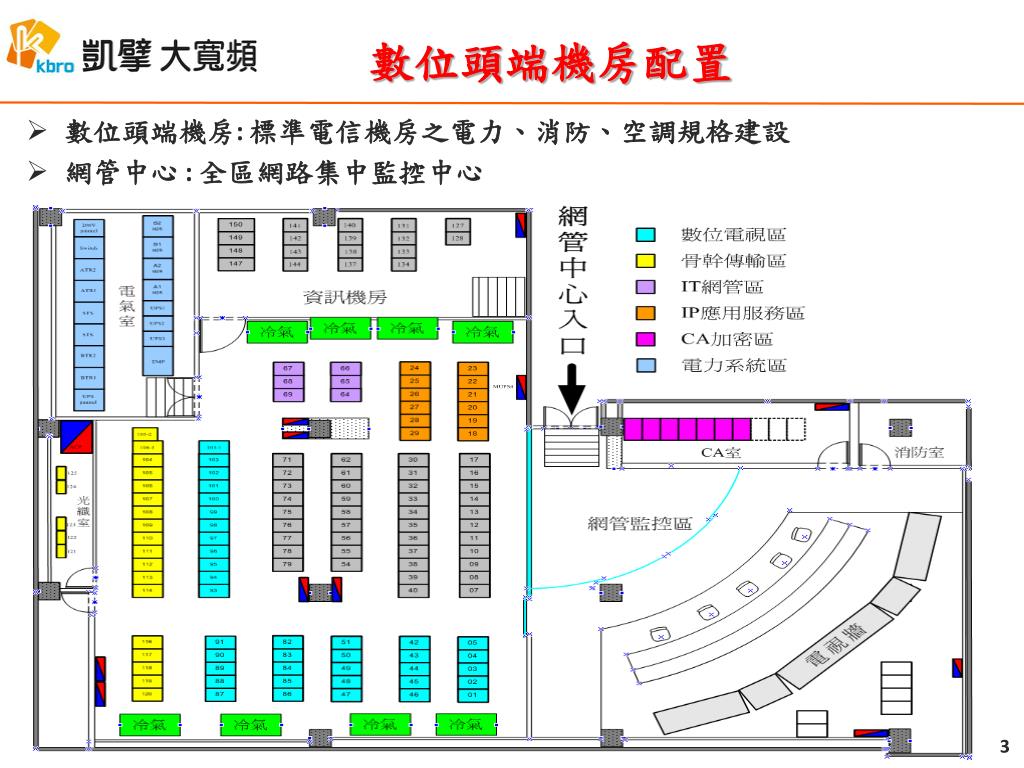

數位頭端機房配置

  • 數位頭端機房: 標準電信機房之電力、消防、空調規格建設

  • 網管中心 : 全區網路集中監控中心


5724429

數位電視主頭端

有線電視頭端

數位壓縮系統

HFC網路

衛星訊號源

Processor

(處理器)

Encoder

(編碼器)

MUX

(復用器)

ROUTER

(路由器)

SDH

設備

IRD

SDH

設備

QAM Mod

調變

光纖

網路

影音伺服器

AV/SDI

Decoder

解調

光纖訊號源

O/E

CM/EMTA

SP

PC

用戶管理與計費系統

加密系統

中間件

系統

計次付費播送系統

CP

用戶端

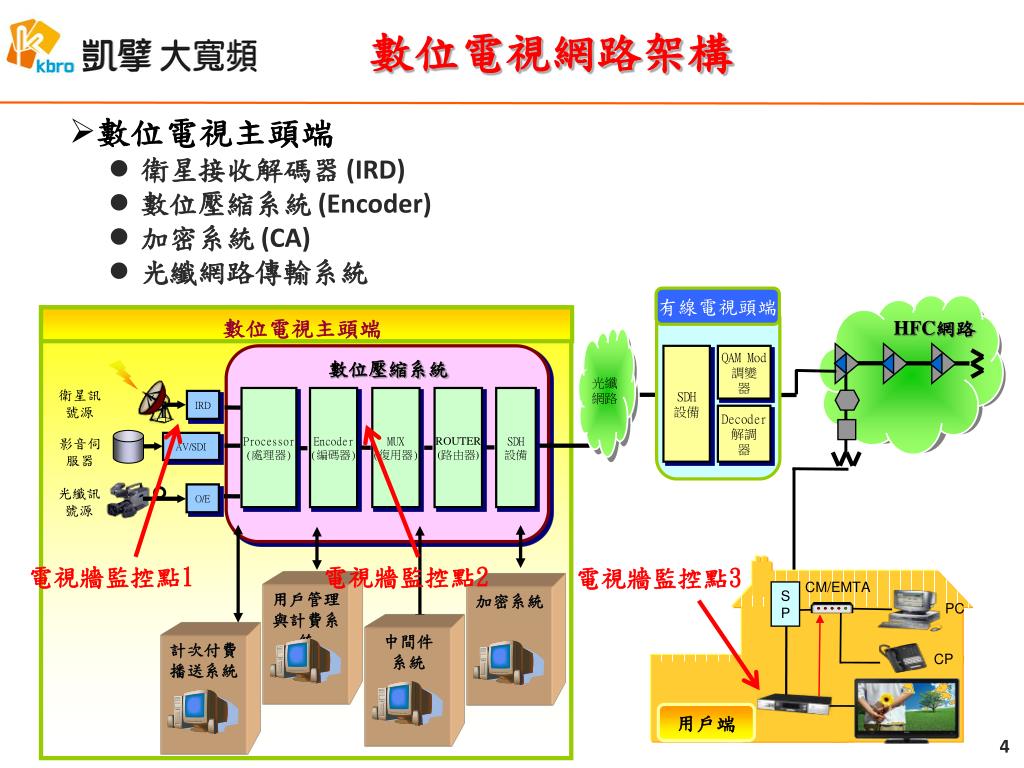

數位電視網路架構

  • 數位電視主頭端

    • 衛星接收解碼器 (IRD)

    • 數位壓縮系統 (Encoder)

    • 加密系統 (CA)

    • 光纖網路傳輸系統

電視牆監控點1

電視牆監控點2

電視牆監控點3


5724429

網管中心(Network Operation Center)簡介

5


5724429

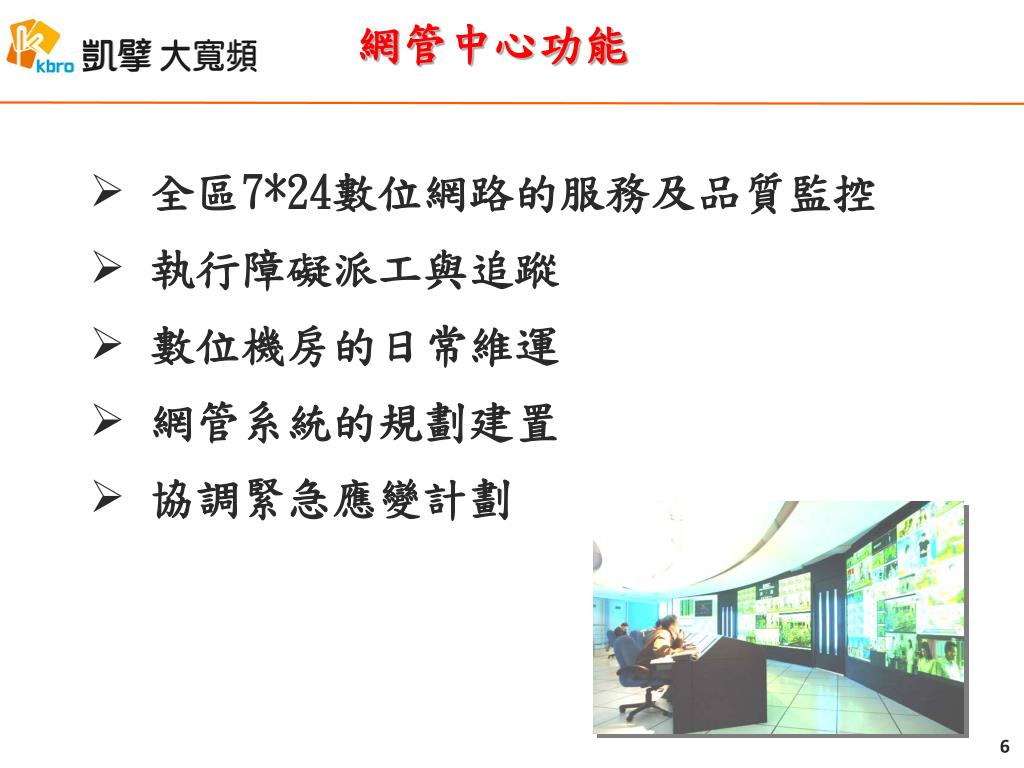

網管中心功能

  • 全區7*24數位網路的服務及品質監控

  • 執行障礙派工與追蹤

  • 數位機房的日常維運

  • 網管系統的規劃建置

  • 協調緊急應變計劃


5724429

Internet

DHCP server

CMTS

Optical Tx

L3 Switch

衛星訊號源

Processor

(處理器)

Encoder

(編碼器)

MUX

(復用器)

Router

(路由器)

IRD

影音伺服器

AV/SDI

O/E

光纖訊號源

中間件系統

加密系統

H.264數位有線電視系統

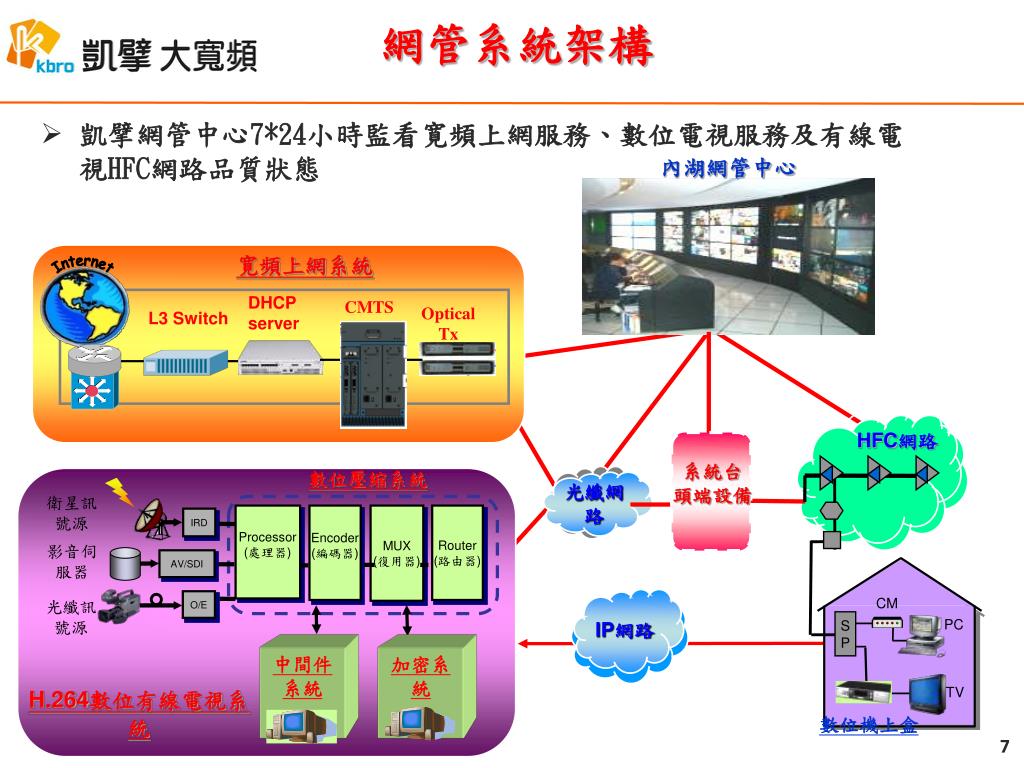

網管系統架構

  • 凱擘網管中心7*24小時監看寛頻上網服務、數位電視服務及有線電視HFC網路品質狀態

內湖網管中心

寛頻上網系統

HFC網路

系統台

頭端設備

數位壓縮系統

光纖網路

IP網路

CM

SP

PC

TV

機上盒

數位機上盒


5724429

網管系統功能

傳統類比電視訊號品質差異說明

20 dB C/N

25 dB C/N

35 dB C/N

45 dB C/N

數位電視訊號品質差異說明

64QAM

24 dB MER

22 dB MER

34 dB MER

25 dB MER

256QAM

30 dB MER

28 dB MER

34 dB MER

31 dB MER

  • 數位電視訊號品質監控

  • 網管中心經由電視牆監看數位電視之節目訊號接收品質

  • 數位頭端系統經由設備廠商提供之網管系統進行設備狀態監控


5724429

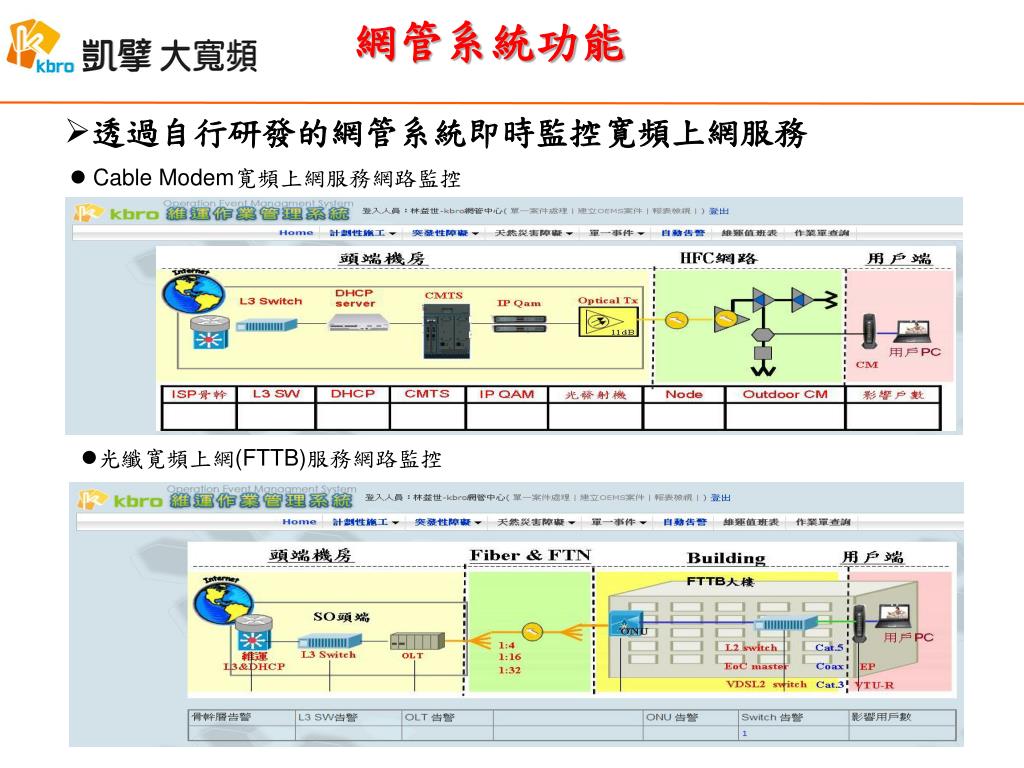

網管系統功能

  • 透過自行研發的網管系統即時監控寛頻上網服務

  • Cable Modem寛頻上網服務網路監控

  • 光纖寛頻上網(FTTB)服務網路監控


5724429

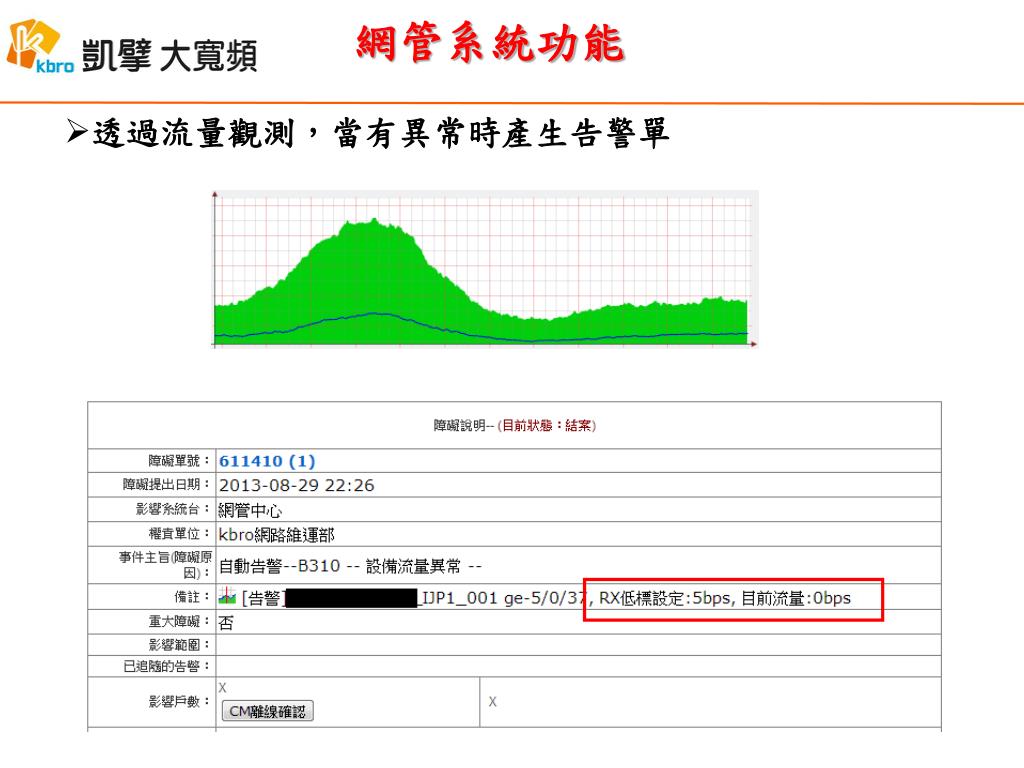

網管系統功能

  • 透過流量觀測,當有異常時產生告警單


5724429

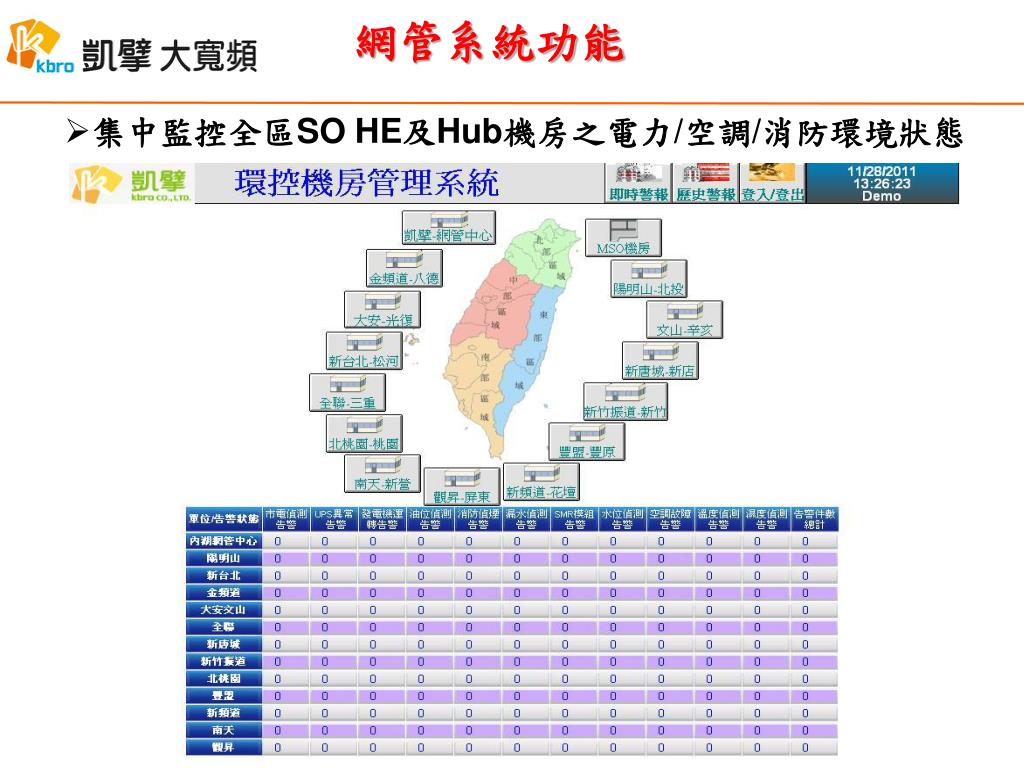

網管系統功能

  • 集中監控全區SO HE及Hub機房之電力/空調/消防環境狀態


5724429
