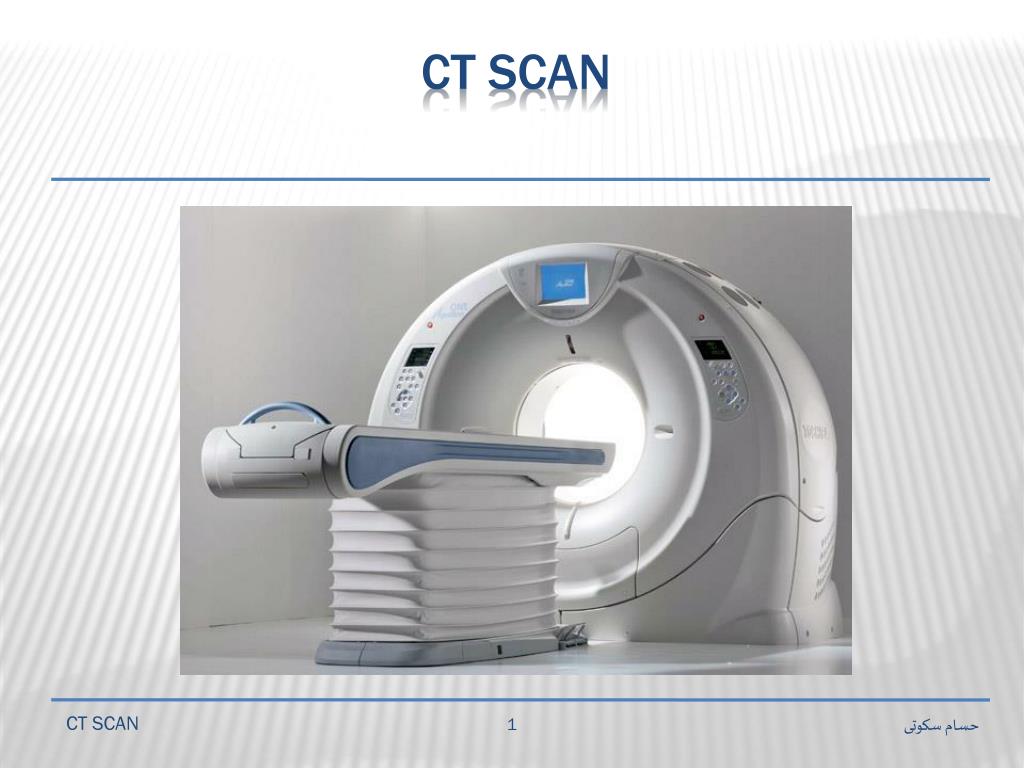

Ct scan

حسام سکوتی CT SCAN

CT SCAN


Ct scan1

حسام سکوتی CT SCAN

CT SCAN

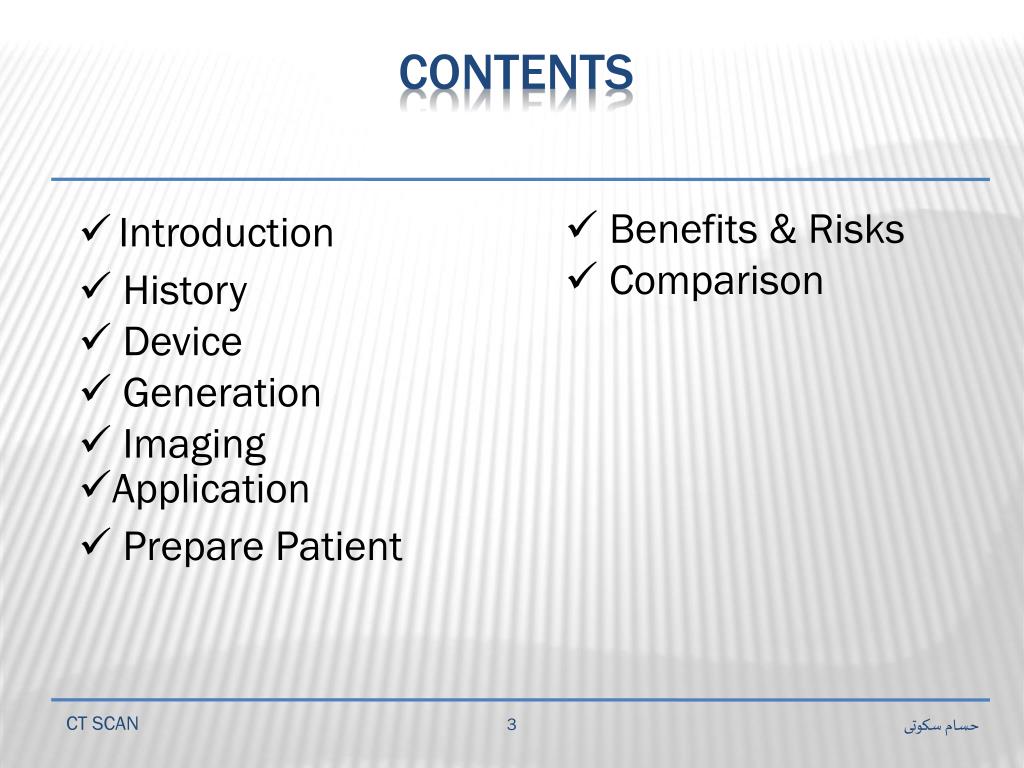

Contents

حسام سکوتی CT SCAN

  • Benefits & Risks

  • Comparison

  • Introduction

  • History

  • Device

  • Generation

  • Imaging

  • Application

  • Prepare Patient

Contents

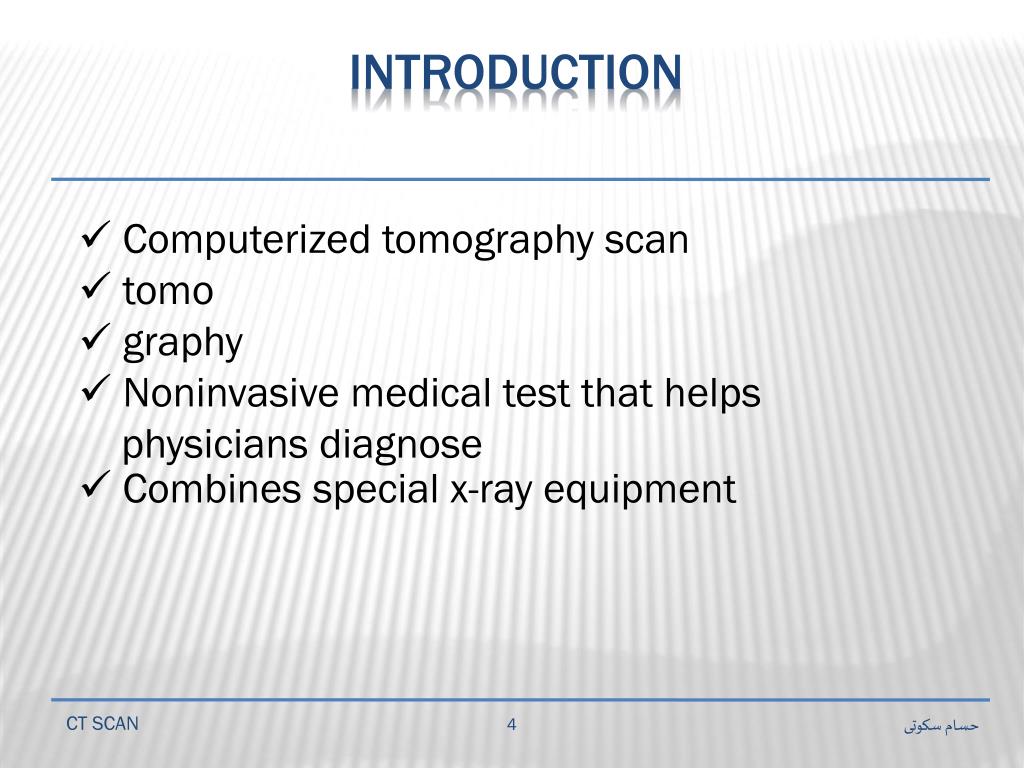

Introduction

حسام سکوتی CT SCAN

  • Computerized tomography scan

  • tomo

  • graphy

  • Noninvasive medical test that helps

  • physicians diagnose

  • Combines special x-ray equipment

Introduction

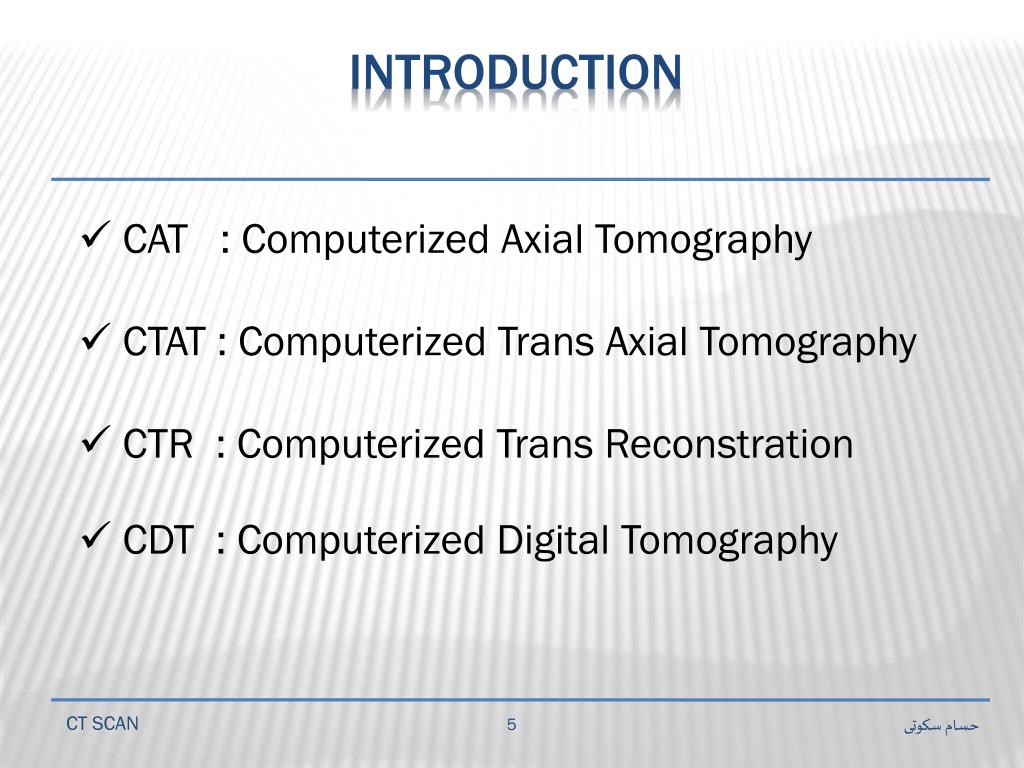

Introduction1

حسام سکوتی CT SCAN

  • CAT : Computerized Axial Tomography

  • CTAT : Computerized Trans Axial Tomography

  • CTR : Computerized Trans Reconstration

  • CDT : Computerized Digital Tomography

Introduction


Introduction2

حسام سکوتی CT SCAN

  • Basic Concept

  • X-ray Collimator Pulse attenuation

  • Detector VoxelHaunsfield Num(CT num)

  • Higher CT number White

  • Lower CT number Black

Introduction


Introduction3

حسام سکوتی CT SCAN

Introduction


History

حسام سکوتی CT SCAN

  • 1917رادون : (J.Radon) يك شيئي دو يا سه بعدي را مي‌توان با گرفتن بي‌نهايت عكس از آن در جهات مختلف به تصوير كشيد.

  • 1956بارسول (Barcewell) نقشه خورشيدي از تصاوير شعاع‌ها درست كرد.

  • 1961 الدندرف (oldendorf) و در سال 1963 آلن كورمارك (Allencormarck) انديشه‌هايي از سي‌تي اسكن را فهميده و مدلهايي در حد آزمايشگاهي ساخته‌اند

  • 1968 كول (kuhl) و ادواردز (Edwords) يك دستگاه اسكن مكانيكي براي تصويري از هسته ساخته‌اند.

  • 1972(God feryhaunsfield)توانست يك دستگاه سي‌تي اسكن را بسازد و جهت مصرف باليني معرفي كند.

  • 1979 جايزه نوبل بطور مشترك به پروفسور آلن كورمارك و گاد فري هانسفيلد تعلق گرفت.

History


Device

حسام سکوتی CT SCAN

  • Block Diagram

  • Gantry

  • Table

  • X-ray

  • Detector

device


Block diagram

حسام سکوتی CT SCAN

Block Diagram


Gantry

حسام سکوتی CT SCAN

Gantry

Gantry

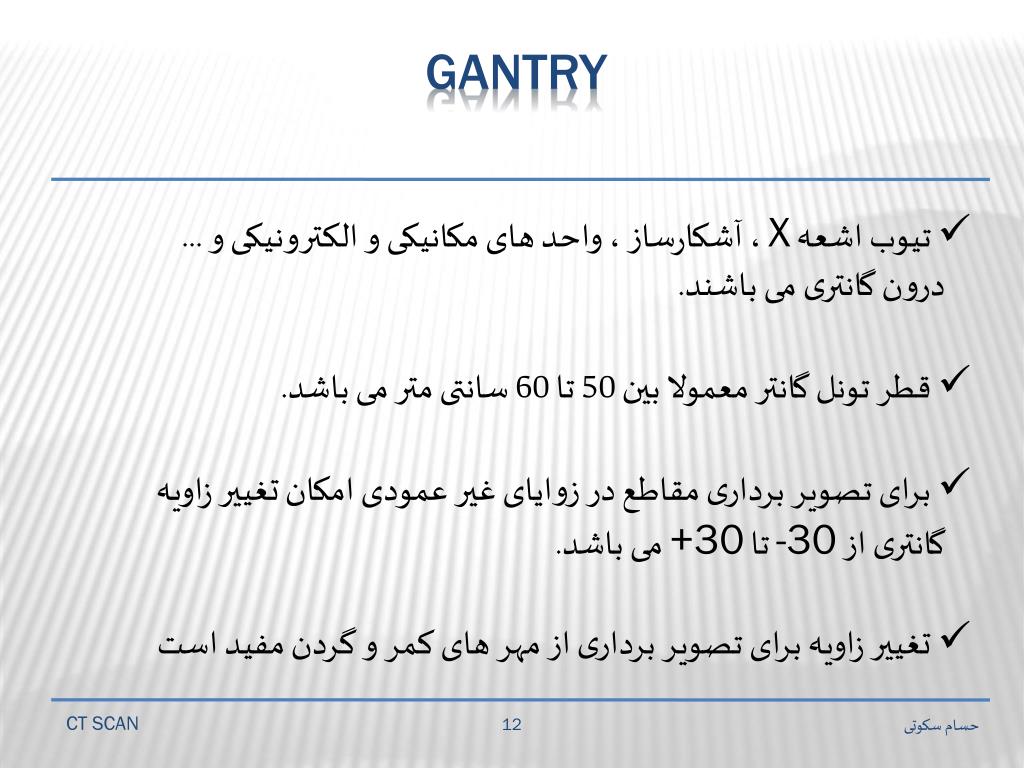

Gantry1

حسام سکوتی CT SCAN

  • تیوب اشعه X ، آشکارساز ، واحد های مکانیکی و الکترونیکی و ...

  • درون گانتری می باشند.

  • قطر تونل گانتر معمولا بین 50 تا 60 سانتی متر می باشد.

  • برای تصویر برداری مقاطع در زوایای غیر عمودی امکان تغییر زاویه

  • گانتری از -30 تا +30 می باشد.

  • تغییر زاویه برای تصویر برداری از مهر های کمر و گردن مفید است

Gantry


Gantry2

حسام سکوتی CT SCAN

Gantry

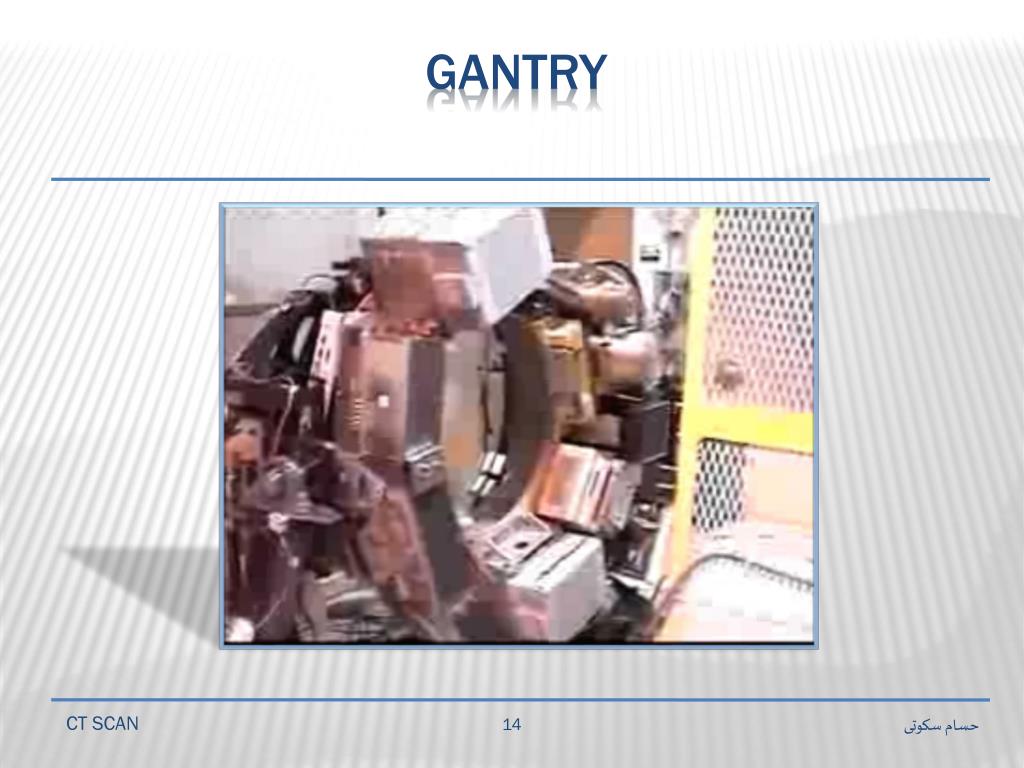

Gantry3

حسام سکوتی CT SCAN

Gantry

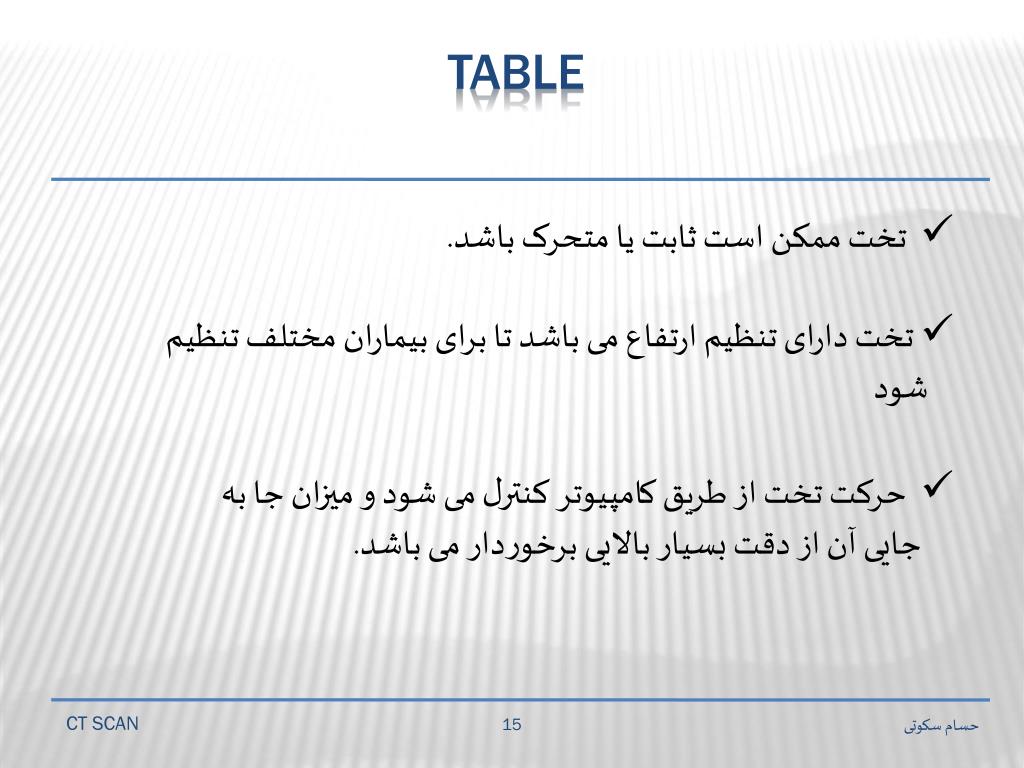

Table

حسام سکوتی CT SCAN

  • تخت ممکن است ثابت یا متحرک باشد.

  • تخت دارای تنظیم ارتفاع می باشد تا برای بیماران مختلف تنظیم

  • شود

  • حرکت تخت از طریق کامپیوتر کنترل می شود و میزان جا به

  • جایی آن از دقت بسیار بالایی برخوردار می باشد.

Table


X ray

حسام سکوتی CT SCAN

  • X-ray Tube

  • X-ray Dose

X-ray


X ray tube

حسام سکوتی CT SCAN

X-ray : TUbe

  • تیوب دارای قسمت های آند، کاتد، روتور و استاتور می باشد.

  • kVp در تصویر برداری بین20 تا 150 می باشد.

  • mA در تصویر برداری بین200 تا 1000 می باشد.

  • الکترون از آند به سمت کاتد شتاب می گیرد.

  • آند از جنس تنگستن می باشد و در نقش ماده هدف ما می باشد

  • از روغن یا آب برای خنک کردن تیوب استفاده می شود.


X ray tube1

حسام سکوتی CT SCAN

  • بیشتر انرژی الکترون ها در برخورد به آند تبدیل به انرژی گرمایی

  • می شود.

  • واحد اندازه گیری انرژی گرمایی Heat Unit :

  • با افزایش kVp بازده تولید اشعه X افزایش می یابد.

X-ray : TUbe


X ray dose sivert rem

حسام سکوتی CT SCAN

  • 1Sv = 100rem

  • یکای سیورت و رم نمایشگر آسیب های زیستی هستند.

  • بیشینه دوز دریافتی یک انسان، 50mSv در سال است.

X-ray : Dose : Sivert & REm


X ray dose

حسام سکوتی CT SCAN

X-ray : DOse


X ray dose1

حسام سکوتی CT SCAN

  • می توان با استفاده از نرم افزار نیز دوز اشعه X بدست آورد

  • Impact Dose

  • Magnifier

X-ray : DOse


X ray dose shielding

حسام سکوتی CT SCAN

  • برای محافظت اعضا از محافظ هایی با جنس بیسموت می توان

  • استفاده کرد .

X-ray : Dose : SHielding


Generation

حسام سکوتی CT SCAN

  • 1st Generation Translate-Rotate

  • 2nd GenerationTranslate-Rotate

  • 3rd Generation Rotate-Rotate

  • 4th Generation Stationary-Rotate

  • 5th Generation Stationary-Stationary

  • 6th Generation Helical

  • 7th Generation Multiple Detector

Generation


Generation1

حسام سکوتی CT SCAN

  • هدف کلیه سازندگان از ابداع این روش ها :

  • بهبود کیفیت تصاویر

  • کاهش زمان اسکن

  • کاهش میزان اشعه

Generation

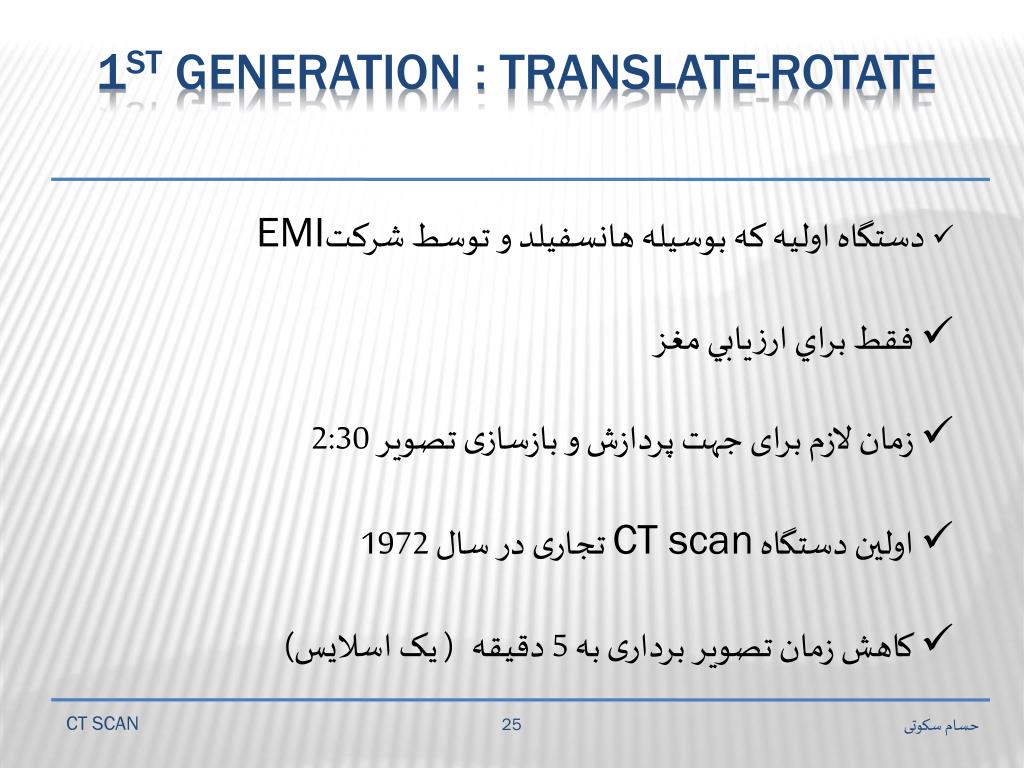

1 st generation translate rotate

حسام سکوتی CT SCAN

  • دستگاه اوليه كه بوسيله هانسفيلد و توسط شركت EMI

  • فقط براي ارزيابي مغز

  • زمان لازم برای جهت پردازش و بازسازی تصویر 2:30

  • اولین دستگاه CT scan تجاری در سال 1972

  • کاهش زمان تصویر برداری به 5 دقیقه ( یک اسلایس)

1st Generation : Translate-Rotate


1 st generation translate rotate1

حسام سکوتی CT SCAN

1st Generation : Translate-Rotate

  • مجموعه تیوب و آشکار ساز یک مقطع عرضی حرکت می کند

  • که به این یک View می گویند.

  • تیوب اشعه یک شعاع باریک قلمی می فرستد.

  • پس از نمابرداری مجموعه تیوب و آشکار ساز به اندازه یک درجه چرخیده و حرکت عرضی را انجام میدهد

  • این حرکت برای حدود 180 درجه ادامه می یابد

  • Translate-Rotate


1 st generation translate rotate2

حسام سکوتی CT SCAN

  • اشعه ایجاد شده توسط تیوب با استفاده

  • از یک کلیماتور به یک پرتو قلمی باریک

  • تبدیل می شود.

  • کمترین دریافت پرتو هایscattered

  • 1 Slice

1st Generation : Translate-Rotate


2 nd generation translate rotate

حسام سکوتی CT SCAN

  • روش کلی مشابه نسل اول

  • افزایش تعداد Detector و شعاع اشعه X پهن تر

  • کاهش زمان اسکن به 30 ثانیه

2nd Generation : Translate-Rotate

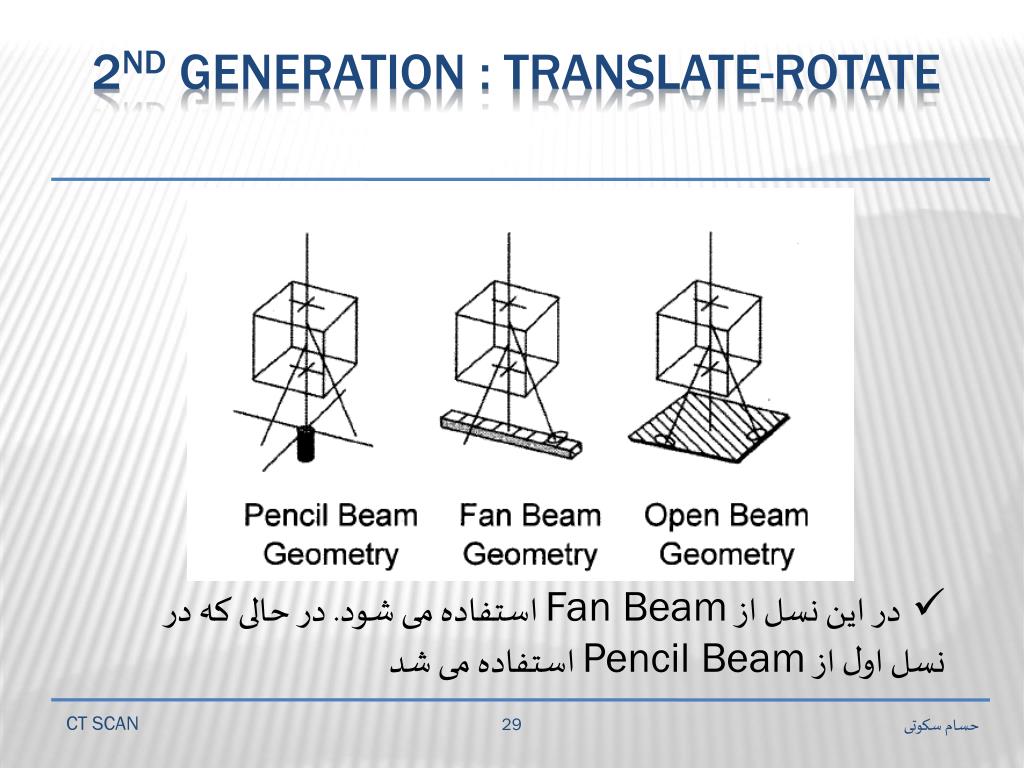

2 nd generation translate rotate1

حسام سکوتی CT SCAN

2nd Generation : Translate-Rotate

  • در این نسل از Fan Beam استفاده می شود. در حالی که در نسل اول از Pencil Beam استفاده می شد


2 nd generation translate rotate2

حسام سکوتی CT SCAN

2nd Generation : Translate-Rotate

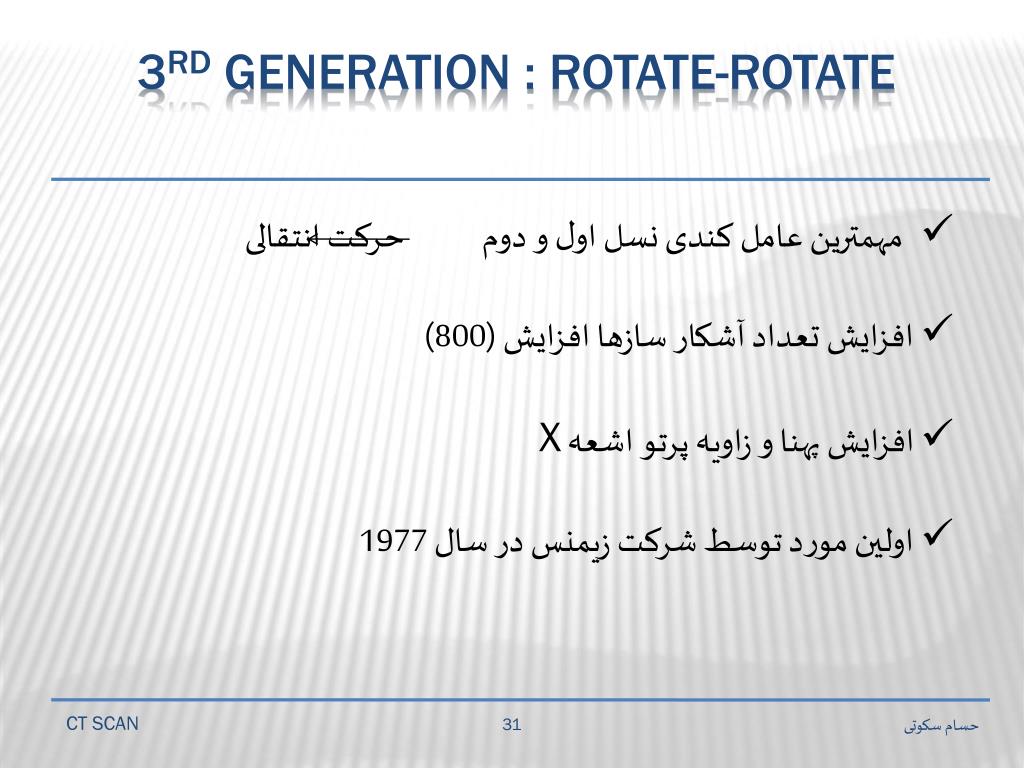

3 rd generation rotate rotate

حسام سکوتی CT SCAN

  • مهمترین عامل کندی نسل اول و دوم حرکت انتقالی

  • افزایش تعداد آشکار سازها افزایش (800)

  • افزایش پهنا و زاویه پرتو اشعه X

  • اولین مورد توسط شرکت زیمنس در سال 1977

3rd Generation : Rotate-Rotate


3 rd generation rotate rotate1

حسام سکوتی CT SCAN

  • بالا بودن قیمت Detector

  • کاهش زمان اسکن به 3 ثانیه

  • Rotate-Rotate

3rd Generation : Rotate-Rotate


3 rd generation rotate rotate2

حسام سکوتی CT SCAN

  • Ring Artifact

  • خراب بودن یک قسمت Detector

  • سبب ایجاد یک دایره می شود.

3rd Generation : Rotate-Rotate


4 th generation stationary rotate

حسام سکوتی CT SCAN

  • برای از بین بردن Ring Artifact ساخته شدند .

  • از یک آشکار ساز سراسری و ثابت استفاده شد.

4th Generation : Stationary-Rotate

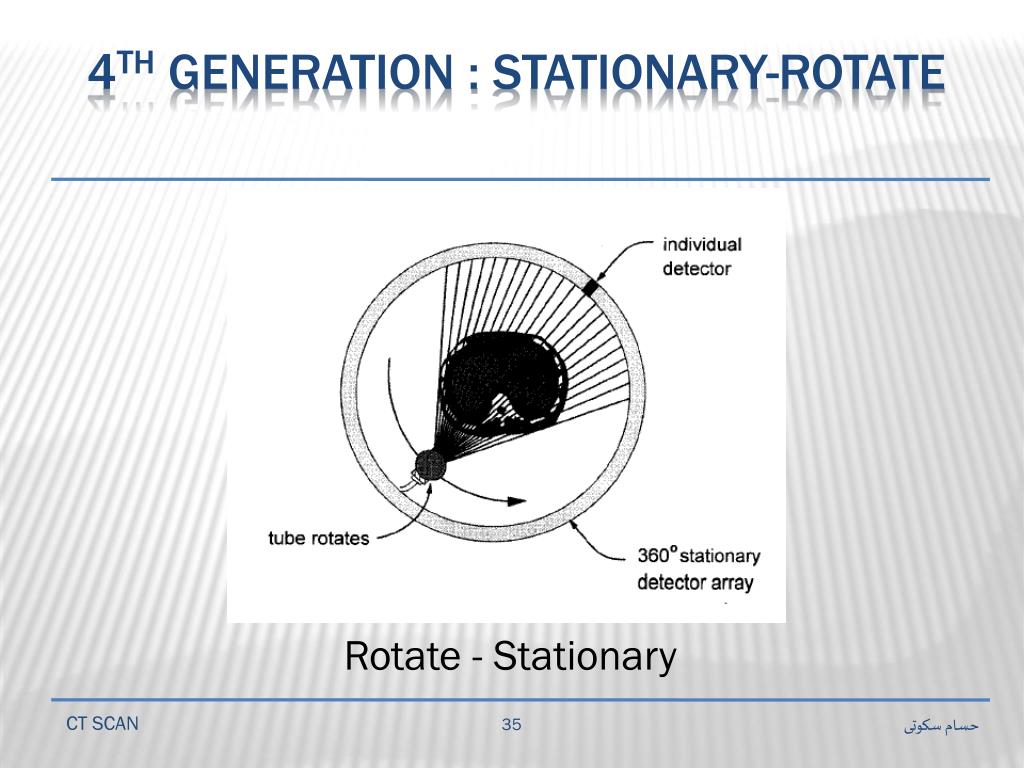

4 th generation stationary rotate1

حسام سکوتی CT SCAN

4th Generation : Stationary-Rotate

Rotate - Stationary

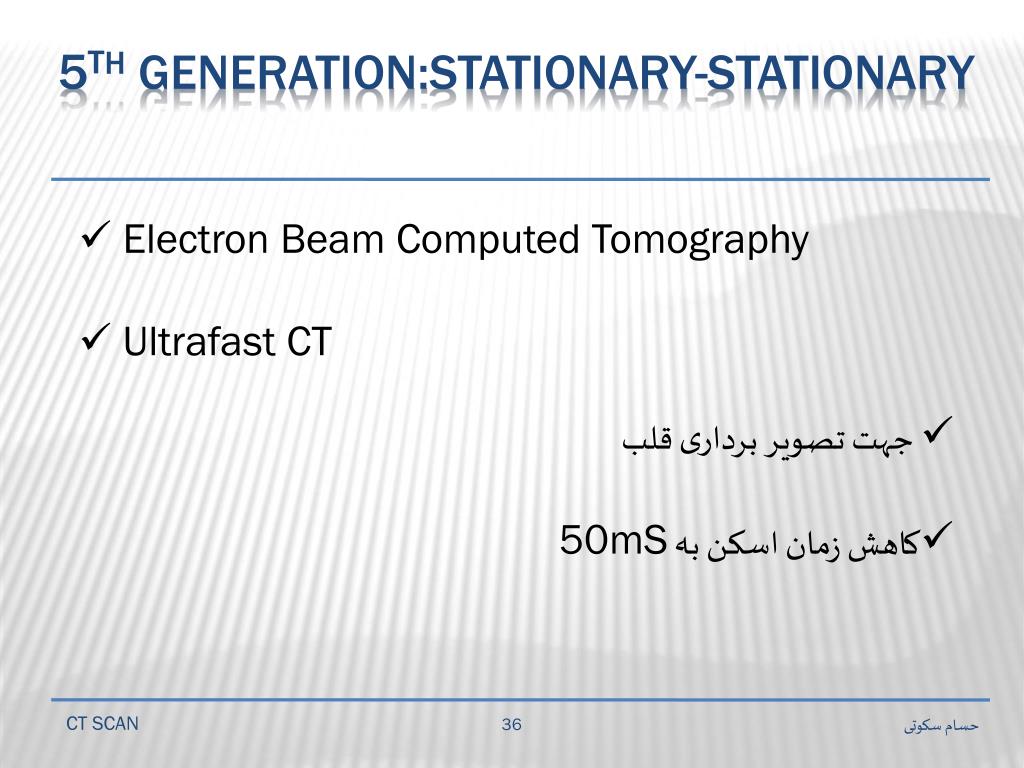

5 t h generation stationary stationary

حسام سکوتی CT SCAN

  • Electron Beam Computed Tomography

  • Ultrafast CT

  • جهت تصویر برداری قلب

  • کاهش زمان اسکن به 50mS

5thGeneration:Stationary-Stationary


5 th generation stationary stationary

حسام سکوتی CT SCAN

5thGeneration:Stationary-Stationary

  • Stationary - Stationary

  • دور تا دور مریض را هدف تنگستن می پوشاند.

  • حذف X-ray tube

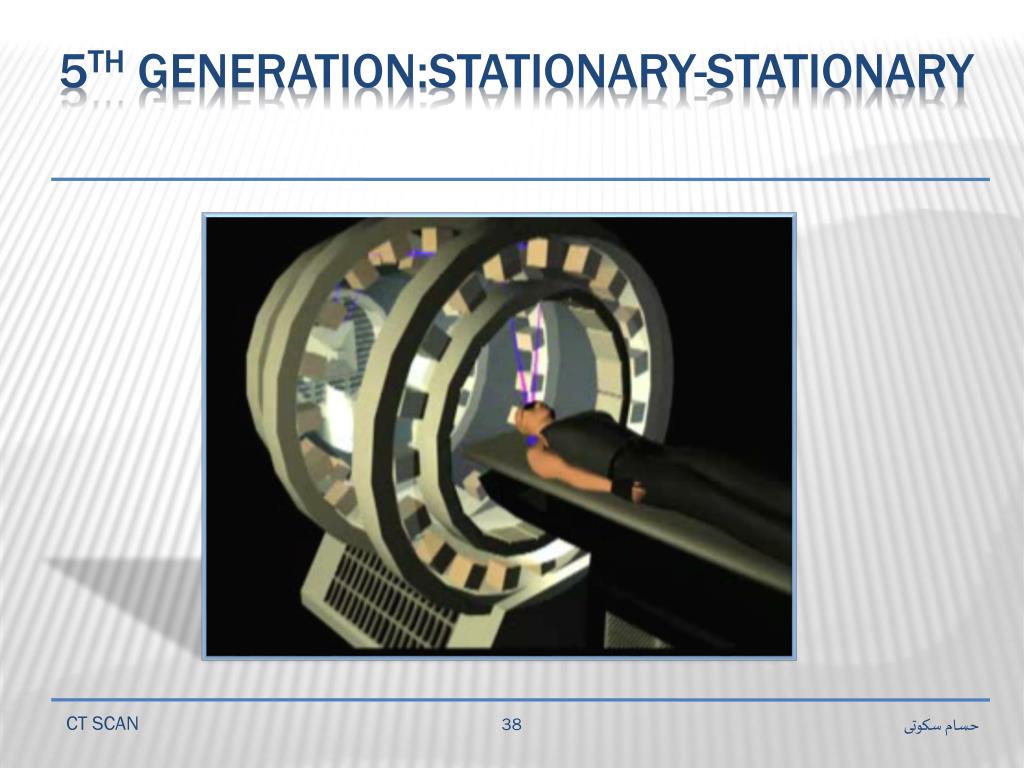

5 th generation stationary stationary1

حسام سکوتی CT SCAN

5thGeneration:Stationary-Stationary


6 th generation helical

حسام سکوتی CT SCAN

  • در نسل سوم و چهارم گانتری نمی توانست حرکت پیوسته

  • داشته باشد به دلیل وجود سیم و قرقره

  • تکنولوژی Slip Ring در سال 1990 : استفاده از جاروبک

  • افزایش سرعت اسکن ( اسکن کامل شکم در 30 ثانیه )

6th Generation : Helical


6 th generation helical1

حسام سکوتی CT SCAN

6th Generation : Helical

  • در این نسل معمولا تخت حرکت می کند.

  • مسیر اسکن شده مشابه یک مارپیچ می باشد : Helical

  • این نسل در واقع کامل شده نسل سوم و چهارم می باشد.

  • حرکت پیوسته گانتری


7 th generation multiple detector

حسام سکوتی CT SCAN

7th Generation : Multiple Detector

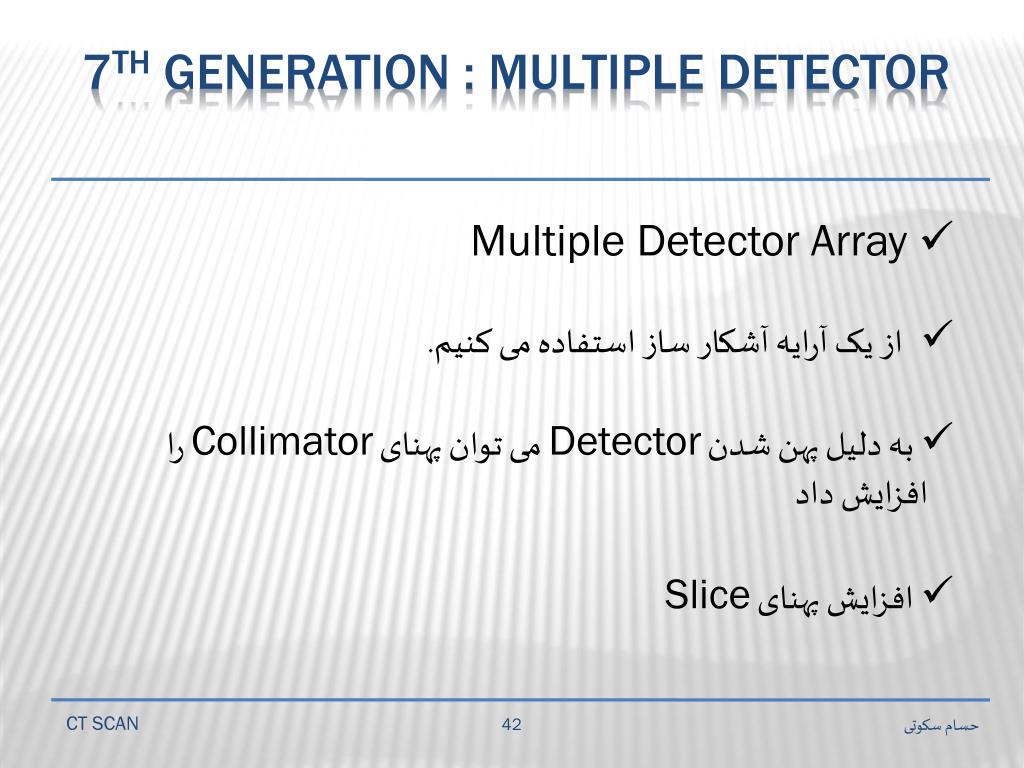

7 th generation multiple detector1

حسام سکوتی CT SCAN

  • Multiple Detector Array

  • از یک آرایه آشکار ساز استفاده می کنیم.

  • به دلیل پهن شدن Detector می توان پهنای Collimator را

  • افزایش داد

  • افزایش پهنای Slice

7th Generation : Multiple Detector


7 th generation multiple detector2

حسام سکوتی CT SCAN

  • به دلیل افزایش پهنای Collimator از اشعه X استفاده بهینه

  • تری می شود .

  • کاهش گرما در تیوب اشعه X

7th Generation : Multiple Detector


Types

حسام سکوتی CT SCAN

  • از نظر عملکرد به دو دسته کلی نیز تقسیم می شوند :

  • EBCT

  • MDCT

Types


Types ebct

حسام سکوتی CT SCAN

  • Electron Beam Computed Tomography

  • 5th Generation

  • Cardiac scan

Types : Ebct


Types mdct

حسام سکوتی CT SCAN

  • Multi-Detector Computed Tomography

  • Helical

  • Faster MDCT scanners have many rows of

  • detectors (up to 64!)

Types : MDCT


Detector

حسام سکوتی CT SCAN

  • Xenon Gas Ionization

  • Solid State

Detector


Detector xenon gas ionization

حسام سکوتی CT SCAN

  • گاز زنون در بین دو الکترود فلزی قرار

  • می گیرد.

  • اشعه X باعث یونیزاسیون گاز می شود.

  • دو سر الکترود ها اختلاف ولتاژ ایجاد

  • و جریان جاری می شود

  • این جریان متناسب با شدت پرتو X می باشد.

Detector : Xenon Gas Ionization


Detector xenon gas ionization1

حسام سکوتی CT SCAN

  • مزایا :

  • امکان ساخت یکپارچه

  • ارزان بودن

Detector : Xenon Gas Ionization


Detector xenon gas ionization2

حسام سکوتی CT SCAN

  • میزان یونیزاسیون به شدت به

  • زاویه پرتو X بستگی دارد.

Detector : Xenon Gas Ionization


Detector xenon gas ionization3

حسام سکوتی CT SCAN

Counts

Detector : Xenon Gas Ionization

Angle


Detector xenon gas ionization4

حسام سکوتی CT SCAN

Stationary-Rotate

Rotate-Rotate

  • کاربرد در نسل سوم

  • در نسل چهارم به دلیل زیاد بودن زاویه پرتو X قابل استفاده

  • نیست.

Detector : Xenon Gas Ionization


Detector solid state

حسام سکوتی CT SCAN

  • این آشکارساز از یک سینتیلاتور که به یک فتودیود متصل است

  • تشکیل شده است.

  • در اثر برخورد اشعه Xتوسط سنتیلاتور نور مرئی تولید می شود

  • که توسط فوتو دیود به جریان تبدیل می شود.

  • میزان جریان به شدت نور و در نتیجه شدت اشعه X بستگی دارد.

Detector : Solid State


Detector solid state1

حسام سکوتی CT SCAN

Detector : Solid State


Detector solid state2

حسام سکوتی CT SCAN

Stationary-Rotate

Rotate-Rotate

  • آشکار ساز Solid State نسبت به زاویه حساسیت کمتری دارد.

  • کاربرد در نسل چهارم

  • پرتو های پراکنده بر کیفیت تصاویر اثر منفی می گذارند.

Detector : Solid State


Imaging

حسام سکوتی CT SCAN

Imaging


Imaging1

حسام سکوتی CT SCAN

Imaging


Imaging2

حسام سکوتی CT SCAN

Imaging


Imaging3

حسام سکوتی CT SCAN

  • CT Number

  • Data Acquisition

  • Image Reconstruction

  • FOV

  • Image Display

Imaging


Imaging ct number

حسام سکوتی CT SCAN

  • واحد هانسفیلد یا عدد CT

  • معیاری نسبی برای ضریب جذب

  • محدوده هانسفیلد برای مواد مختلف از -1000 تا 3000

  • عدد CT بیشتر سفید تر

Imaging : CT number


Imaging ct number1

حسام سکوتی CT SCAN

Imaging : CT number


Imaging data acquisition

حسام سکوتی CT SCAN

  • دریافت اطلاعات : تعیین موقعیت هر نقطه از جسم و تعیین عدد

  • سی تی مربوط به آن

  • تشکیل ماتریس و پیدا کردن عدد سی تی هر پیکسل

Imaging : Data Acquisition


Imaging data acquisition1

حسام سکوتی CT SCAN

Imaging : Data Acquisition


Imaging data acquisition2

حسام سکوتی CT SCAN

  • تصویر مقطع دارای ضخامت می باشد

  • جز حجمی : Voxel : تصویر حجمی هر Pixel

Imaging : Data Acquisition


Imaging reconstruction

حسام سکوتی CT SCAN

  • با استفاده از ماتریس های بدست آمده، سطوح خاکستری بین

  • سفید تا سیاه را به تصویر می کشیم.

  • هر چقدر تعداد View ها بیشتر باشد، تصویر به واقعیت نزدیک

  • ترخواهد بود

Imaging : Reconstruction


Imaging reconstruction1

حسام سکوتی CT SCAN

Imaging : Reconstruction

به هر حرکت عرضی یک View می گویند.


Imaging reconstruction2

حسام سکوتی CT SCAN

Imaging : Reconstruction


Imaging reconstruction3

حسام سکوتی CT SCAN

  • به این روش ایجاد تصویر Back Projection می گویند.

  • با افزایش View و فیلتر می توان Artifact تصویر را کاهش داد

  • می توان از Smoother Filter برای بافت نرم استفاده کرد.

Imaging : Reconstruction


Imaging fov

حسام سکوتی CT SCAN

  • Field of View

  • FOV عبارتست از ابعاد تصویر در راستای X و Y

  • در صورتی که FOV و سایز ماتریس را داشته باشیم می توان

  • اندازه Pixel را بدست آورد :

Imaging : FOV


Imaging image display

حسام سکوتی CT SCAN

  • واحد Image Processor : تبدیل عدد CT به رنگی بین

  • سفید و سیاه .

  • چشم انسان قادر به تشخیص 20 سطح خاکستری می باشد.

  • برای نمایش اعداد CT نیاز به 4000 سطح داریم.

Imaging : Image Display


Application

حسام سکوتی CT SCAN

  • تشخیص بیماری های مغز و اعصاب

  • بيمارهاي مادر زادي مانند بزرگي يا كوچكي جمجمه .

  • طرح ریزی عمل جراحی

  • تشخيص تومورهاي داخل جمجمه‌اي و خارج مغزي .

  • خونريزي در قسمت‌هاي مختلف مغز و سكته‌هاي مغزي .

Application


Application1

حسام سکوتی CT SCAN

  • اندازه گیری چگالی مواد معدنی استخوان برای تشخیص پوکی

  • استخوان

  • تشخيص بيماري اعضاي داخل شكمي مانند كبد ، لوزالمعده

  • و غدد فوق كليوي

  • بررسي بيماريهاي ريه.

  • در تحقیقات باستان شناسیو یا علم مواد

Application


Application2

حسام سکوتی CT SCAN

Application


Prepare patient

حسام سکوتی CT SCAN

  • Comfortable, loose-fitting clothing

  • Metal objects : jewelry, eyeglasses, dentures

  • Not to eat or drink anything, specially if a

  • contrast material will be used

  • Pregnancy

Prepare patient


Benefits

حسام سکوتی CT SCAN

  • Painless, noninvasive and accurate

  • Able to image bone, soft tissue and blood

  • vessels at the same time.

  • provides very detailed images.

  • Less sensitive to patient movement than MRI

  • provides real-time imaging

  • No radiation remains in a patient after a CT

Benefits


Risks

حسام سکوتی CT SCAN

  • Cancer from excessive exposure to radiation

  • Not recommended for pregnant women

  • The risk of serious allergic reaction is rare

  • Cataract

RISKS


Comparison general

حسام سکوتی CT SCAN

Comparison : General


Comparison gantry

حسام سکوتی CT SCAN

Comparison : Gantry


Comparison x ray tube

حسام سکوتی CT SCAN

Comparison : X-ray tube


Comparison table

حسام سکوتی CT SCAN

Comparison : Table


Comparison imaging

حسام سکوتی CT SCAN

Comparison : Imaging


Comparison other

حسام سکوتی CT SCAN

Comparison : Other


  • Login
