Cabo coaxial

CABO COAXIAL


Cabo coaxial1

CABO COAXIAL

  • 2 condutores de cobre: transmissão o sinal

  • elemento isolante: separa os dois condutores

  • capa externa evita irradiação e a captação de sinais


Tipos de cabos coaxiais

TIPOS DE CABOS COAXIAIS

  • Existe uma grande variedade de cabos coaxiais cada uma com suas características específicas


Conectores para cabo coaxial

CONECTORES PARA CABO COAXIAL

Conector T BNC

cabo coaxial com conector BNC

terminação BNC


Caracter sticas

CARACTERÍSTICAS

  • cabos são mais difíceis de instalar – rígidos

  • suportam taxas da ordem de megabits por segundo sem necessidade de regeneração do sinal e sem distorções ou ecos

  • comparado ao par trançado:

    • melhor imunidade ao ruído

    • mais caro


Aplica es do cabo coaxial

APLICAÇÕES DO CABO COAXIAL

  • distribuição de televisão

    • TV a cabo

    • antena externa

  • transmissão telefônica de longa distância

    • carrega cerca de 10.000 canais de voz simultaneamente

    • está sendo substituído pela fibra óptica

  • enlaces curtos entre computadores

  • redes locais de computadores


Caracter sticas da transmiss o

CARACTERÍSTICAS DA TRANSMISSÃO

  • analógica

    • amplificadores separados por poucos km

    • freqüências maiores  distância menor

    • até 500MHz

  • digital

    • repetidores a cada 1km

    • taxa de dados maior  distância menor


Cabo coaxial fino 10base2

CABO COAXIAL FINO (10BASE2)

  • mais utilizado em LANs

  • também chamado "ThinEthernet " ou 10Base2

    • "10" significa taxa de transferência de 10 Mbps

    • "2" a extensão máxima de cada segmento da rede =200 m (na prática 185 m)

  • também chamado "Thick


Cabo coaxial grosso 10base5

CABO COAXIAL GROSSO(10BASE5)

  • menos utilizado em LANs

  • também chamado "ThickEthernet " ou 10Base5

    • “10” significa 10 Mbps de taxa de transferência

    • “5” cada segmento da rede pode ter até 500 metros de comprimento


Esquema de lan com cabo coaxial

ESQUEMA DE LAN COM CABO COAXIAL

  • limites de cada segmento de rede

    • comprimento: 185m

    • número de conexões: 30


Desvantagens do cabo coaxial

DESVANTAGENS DO CABO COAXIAL

  • se o cabo quebrar ou o "T" mal conectado a rede irá falhar

  • cabo mais rígido e pesado  instalação mais difícil

  • terminais e conectores caros

  • custo por metro de cabo mais elevado

  • revisão da norma TIA/EIA 568-A (1984) não recomenda o seu uso em novas instalações


Fibra ptica

FIBRA ÓPTICA


Fibra ptica1

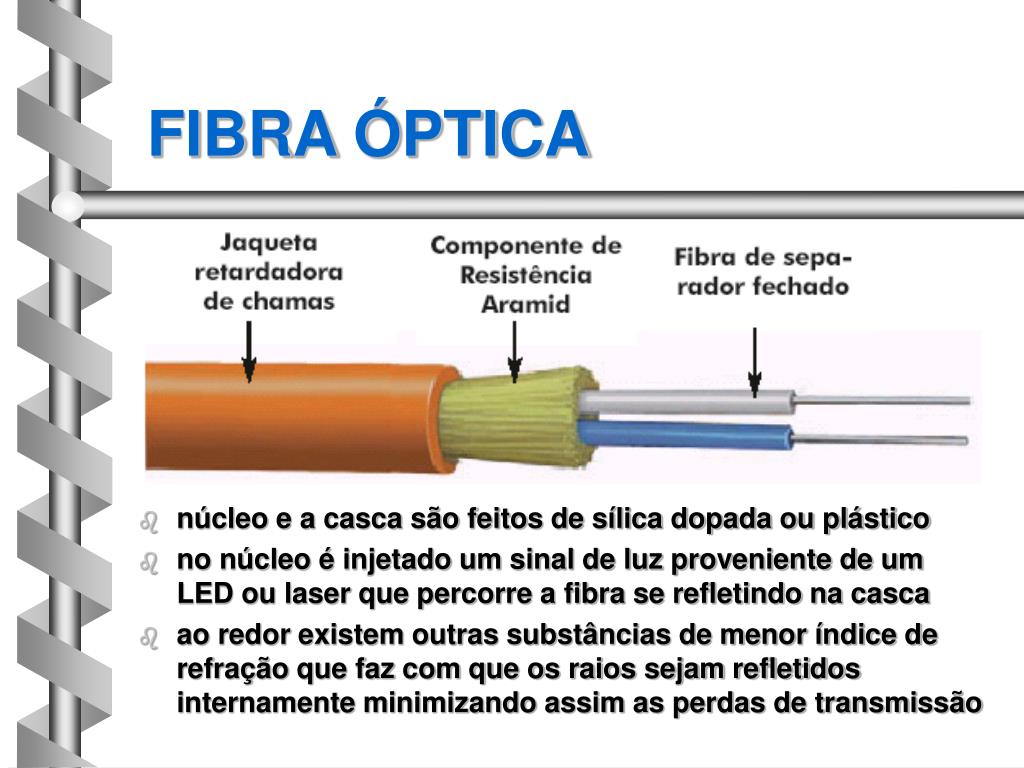

FIBRA ÓPTICA

  • núcleo e a casca são feitos de sílica dopada ou plástico

  • no núcleo é injetado um sinal de luz proveniente de um LED ou laser que percorre a fibra se refletindo na casca

  • ao redor existem outras substâncias de menor índice de refração que faz com que os raios sejam refletidos internamente minimizando assim as perdas de transmissão


Propaga o

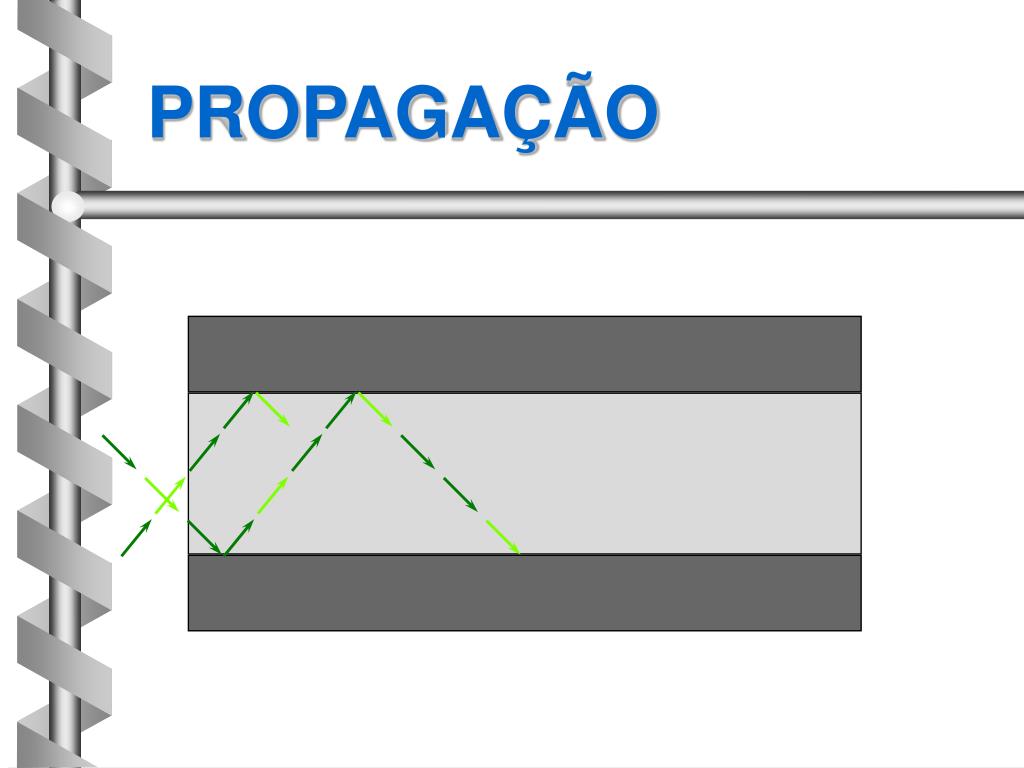

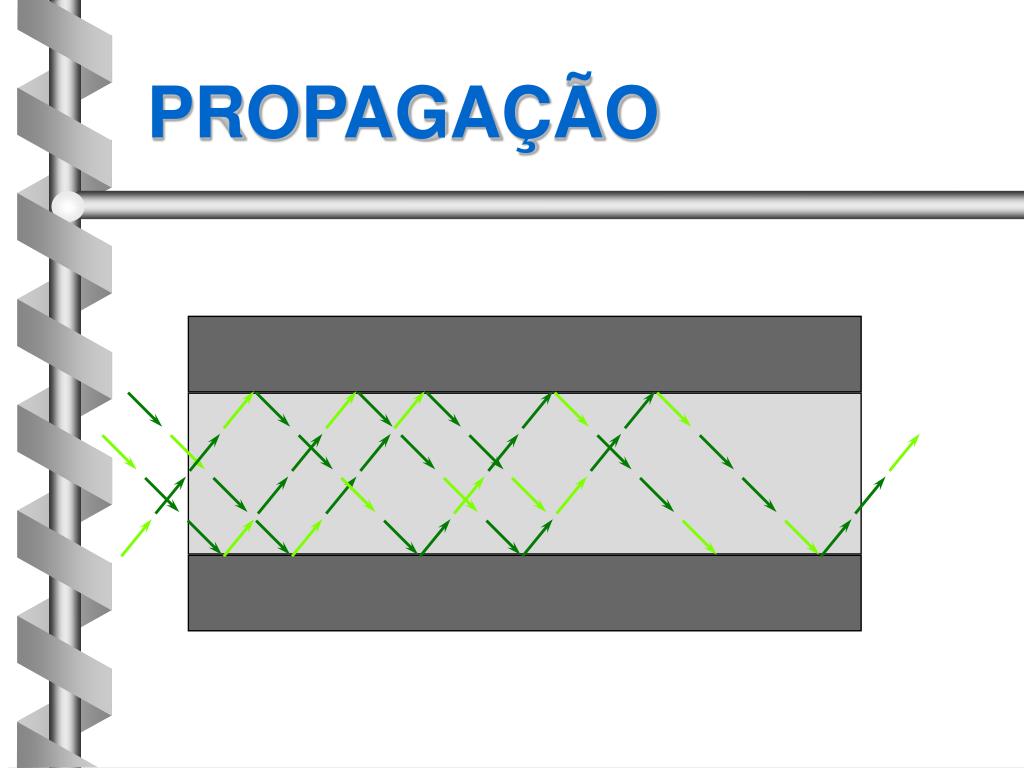

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Cabo coaxial

PROPAGAÇÃO


Tipos de fibra ptica

125 mm

50 mm

5 mm

125 mm

TIPOS DE FIBRA ÓPTICA

  • multimodo

    • vários raios de luz simultaneamente

    • diâmetro maior

    • empregada em LANs

    • 100 Mbps a até 10 km de distância

    • fonte de luz

  • monomodo

    • único raios de luz simultaneamente

    • diâmetro menor

    • 1 Gbps a até 100 km de distância

    • empregadas em WANs

    • fonte de laser


Modos de transmiss o

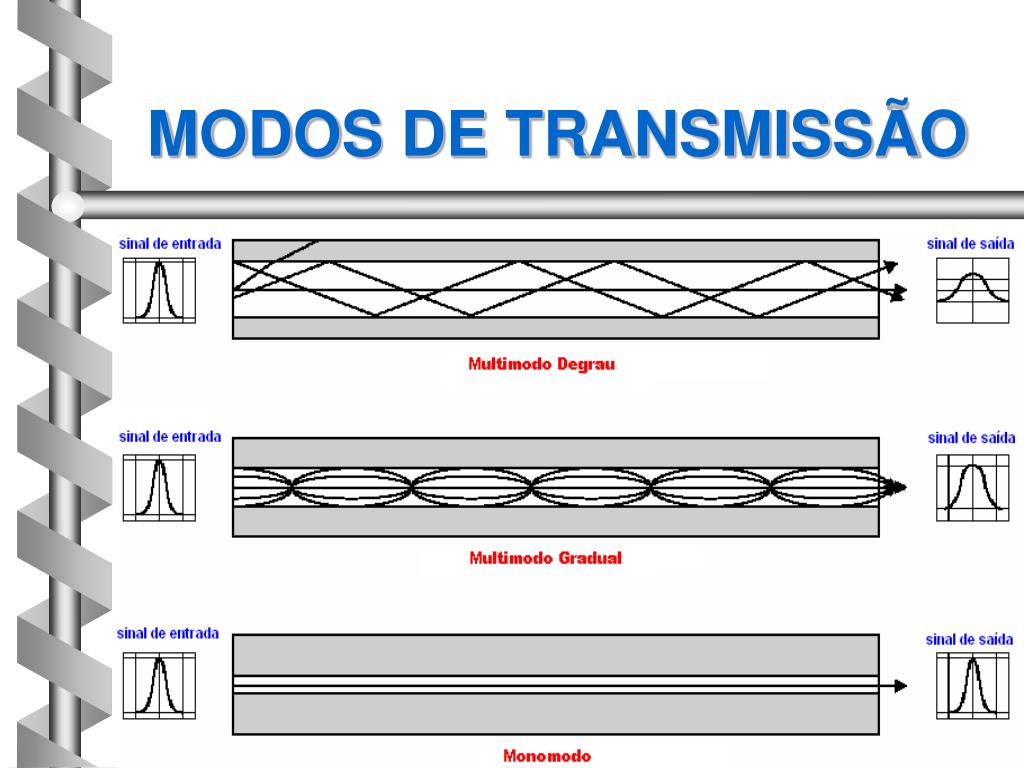

MODOS DE TRANSMISSÃO


Caracter sticas de transmiss o

CARACTERÍSTICAS DE TRANSMISSÃO

  • onda guiada entre 1014 e 1015 Hz

    • parte do espectro visível e infravermelho

  • diodo emissor de luz (LED)

    • mais barato

    • faixa de operação ampla de temperatura

    • boa durabilidade

    • fibra multimodo

  • diodo de injeção de laser (ILD)

    • mais eficiente

    • alta taxa de dados

    • fibra monomodo ou multimodo


Caracter sticas de transmiss o1

CARACTERÍSTICAS DE TRANSMISSÃO

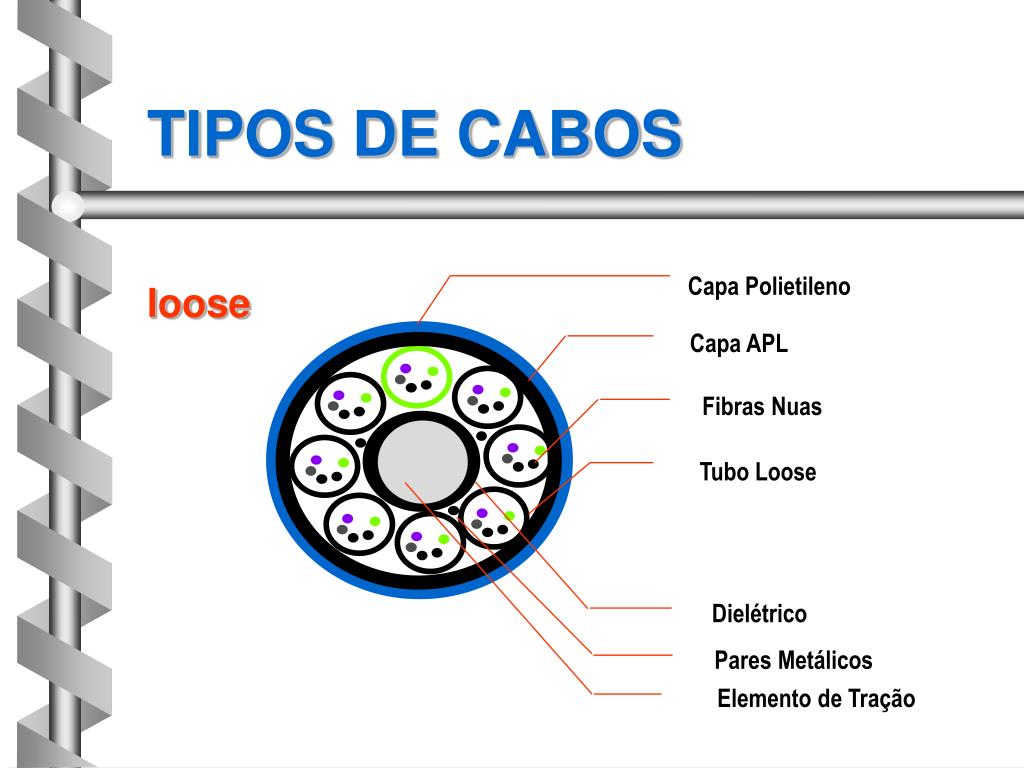

Tipos de cabos

Capa Polietileno

Capa APL

Fibras Nuas

Tubo Loose

Dielétrico

Pares Metálicos

Elemento de Tração

TIPOS DE CABOS

loose


Tipos de cabos1

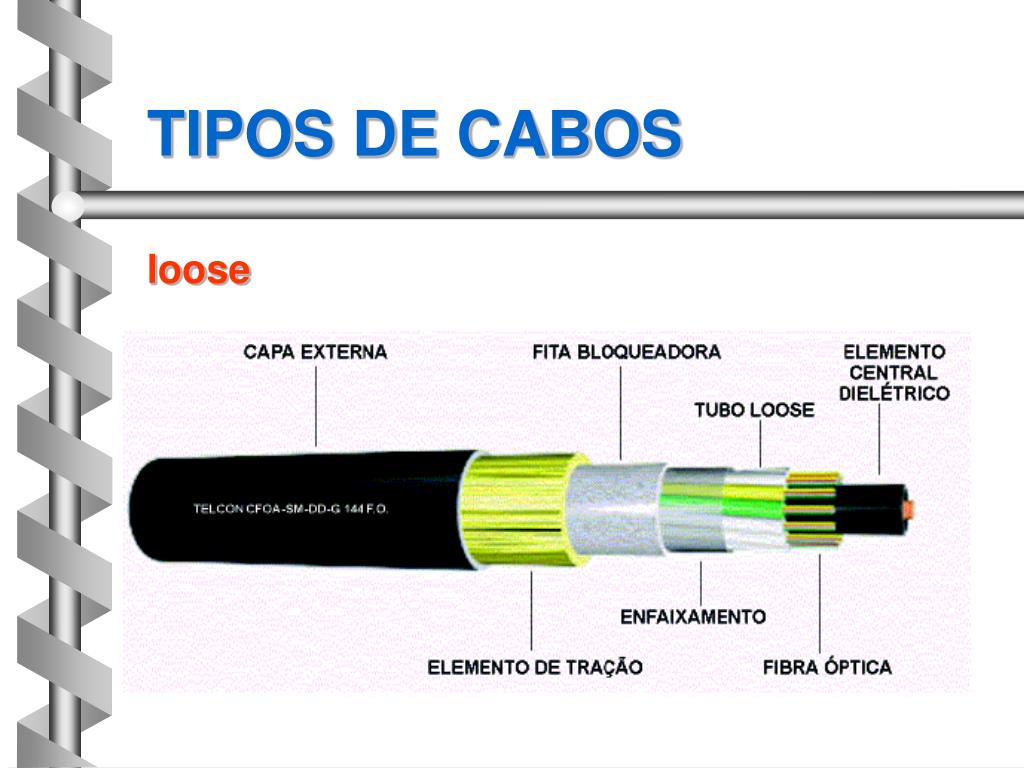

TIPOS DE CABOS

loose


Tipos de cabos2

Capa Plástica

Rev. Secundário

de Silicone

Fibras Revestida

Casca

Fios de

Cobre

Elemento

de Tração

Núcleo

Rev. Secundário

de Nylon

TIPOS DE CABOS

tight


Cabo tight

CABO TIGHT


Cabo coaxial

TIPOS DE CABOS

ribbon

(fibras em “fitas”)

Fibras em “fitas”


Cord o monofibra

fibra de vidro ou nylon

nylon

silicone

capa de poliuretano

ou PVC

CORDÃO MONOFIBRA

fibra


Conector ptico

CONECTOR ÓPTICO


Fibra ptica conectada placa atm

FIBRA ÓPTICA CONECTADA À PLACA ATM


Aplica es da fibra ptica

APLICAÇÕES DA FIBRA ÓPTICA

  • troncos de telefonia

    • interurbanos

    • metropolitanos

    • telefonia rural

  • conexão intercontinental (cabos submarinos)

  • laço do assinante

  • LANs


Aplica es da fibra ptica1

APLICAÇÕES DA FIBRA ÓPTICA


Vantagens vs desvantagens da fibra ptica

VANTAGENS vs. DESVANTAGENS DA FIBRA ÓPTICA

  • vantagens

    • imune a interferências eletromagnéticas

    • segurança da informação e do sistema

    • enorme capacidade de transmissão

    • pequeno tamanho e peso

  • desvantagens

    • fragilidade das fibras

    • dificuldade de conexão

    • maior custo

    • impossibilidade de alimentação remota


Cabos met licos vs cabos pticos telefonia

CABOS METÁLICOS vs.CABOS ÓPTICOS (TELEFONIA)


Fibras pticas x sat lite transcontinental

FIBRAS ÓPTICAS X SATÉLITE (TRANSCONTINENTAL)
