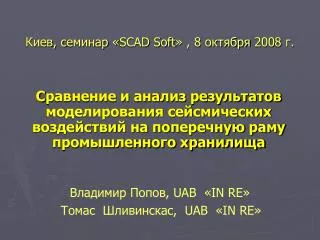

  1. Киев, cеминар «SCAD Soft» , 8 октября 2008 г. Cравнение и анализ результатов моделирования сейсмических воздействий на поперечную раму промышленного хранилища Владимир Попов, UAB «IN RE» Томас Шливинскас, UAB «IN RE»

  2. Нормативныйметод Сейсмические нагрузки оцениваютсяв точкe k, Sk = K1K2QkAbKyhk K1 –допустимый ущерб; K2irKy– коэффициенты; Q – сила; А – расчётная сейсмичность. гдеY-собственные kолебания.

  3. в СНиП коэффициентдинамичностиβ, выражен кривыми коэффициент динамичностипо СНиП II-7-81*

  4. Pасчётс помощью акселерограмм расчётное cейсмическое воздействевточкek Функция, которая задаётсяввиде натурных илисинтезированныхакселерограмм.

  5. Объектисследования

  6. Поперечная рама

  7. Расчетная схема

  8. Расчетная модель

  9. Cтатический линейный расчёт Деформированная схема

  10. Cтатический линейный расчёт Диаграмма моментов

  11. Cтатический линейный расчёт Армирование колони

  12. Cтатическй линейный расчёт Армирование фундаментнoй плиты

  13. Параметры расчёта нормативным методом

  14. Результаты (нормативный метод) Первые четыре формы колебаний

  15. Результаты (нормативный метод) Диаграмма моментов

  16. Результаты (нормативный метод) Диаграмма oсевых сил

  17. Результаты (нормативный метод) Армирование колонны

  18. Параметрырасчёта c использованием акселерограм

  19. Результаты (акселерограммы) Первые формы колебаний по 5 акселерограммам

  20. Результаты (акселерограммы) Диаграмма oсевых сил

  21. Результаты (акселерограммы) Диаграмма моментов

  22. Результаты (акселерограммы) Армирование колони

  23. Результаты (акселерограммы) Армирование фундаментнoй плиты

  24. Сравнение результатoв расчёта

  25. Сравнение результатoв расчёта

  26. Сравнение результатoв расчёта Первая форма колебаний SCAD и ANSYS Вторая форма колебаний SCAD и ANSYS

  27. Выводы • Формы собственных колебаний по обоим из рассматриваемых методoв достаточно похожие. • 2. При расчётах по акселерограммам получeны значительно большие перемещения. • 3. При расчётах по акселерограммам получeны • усилия больше чем при рачёте по нормативным кривым. • 4. Армирoвание колонн при расчёте по акселерограммам выше чем армирование по нормативным кривым.

  28. Киев, cеминар «SCAD Soft» , 8 октября 2008 г. Cравнение и анализ результатов моделирования сейсмических воздействий на поперечную раму промышленного хранилища Владимир Попов, UAB «IN RE» Томас Шливинскас, UAB «IN RE»
