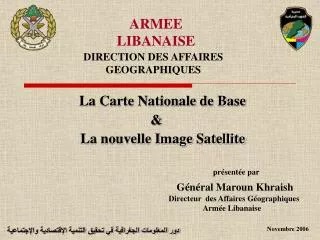

1. ARMEELIBANAISE DIRECTION DES AFFAIRES GEOGRAPHIQUES La Carte Nationale de Base & La nouvelle Image Satellite présentée par Général Maroun Khraish Directeur des Affaires Géographiques Armée Libanaise Novembre 2006 دور المعلومات الجغرافية في تحقيق التنمية الإقتصادية والإجتماعية

2. Plan Général • Situation actuelle des différents organismes • Les Systèmes d’Informations Géographiques • Les Sources de Données • L’Image Satellitaire • La Carte de Base: étapes de réalisation • Conclusion

3. Situation actuelle des Organismes • Acquisition des données par organisme • Redondance des données • Utilisation de plusieures projections • Utilisation de plusieures gammes de logiciels

4. Solutions en Urgence • Base de données commune . • Coordination au niveau national.

5. Systèmes d’Informations Géographiques • Ensemble de Données • Repérées dans l’espace • Structurées pour en extraire des Synthèses • Outil nécessaire à la décision

6. Les Avantages d’un SIG : • Au niveau de la DAG Pouvoir réaliser la carte de base au 1/5 000 dans les zones urbaines et au 1/20 000 hors de ces zones. • Au niveau de l’Etat Données homogènes et communes aux différents organismes

7. Sources de Données Données de base : • Cartes topographiques : • Cartes françaises du Liban (1862)(1913-1915) • Carte de Beyrouth (1876) • Carte des frontières du Liban (1920) • Cartes au 1/50.000 (1925 - 1945) • Cartes au 1/20.000 : 121 feuilles (1963- 1972) • Cartes hypsometriques au 1/50.000 ; 12 feuilles • Cartes topographiques au 1/100.000 : 6 feuilles (1965) • Carte au 1/200.000

8. Sources de Données • Plans à grande échelle : • Plans au 1/1000 de 23 villages et cités • Plans au 1/2000 de 17 villages et cités • Pans au 1/5000 : Grand Beyrouth (12 feuilles) • Plans au 1/20.000 : Al_Mabtaqa (limites administratives • 121 feuilles dont 8 ne sont pas encore publiées)

9. Sources de Données • Cartes thématiques : • Ressources en sol 1/20.000 (IRA + FAO) • Cartes géologiques 1/50.000 (DUBERTRET) • Cartes forestières 1/50.000 (Plan vert 63/64/2004) • Cartes d’occupation des sols 1/50.000 (FAO for MOA) • (1991/2004) • Cartes de sols 1/50.000 (C NRS)( 2004)

10. Sources de Données • Différents types de cartes au 1/200.000 : • Cartes gravimétriques (1954) révisées en 1959 • cartes géologiques (1955) • Cartes agricoles (1963) • Cartes administratives (1965) • Cartes forestières (1966) • Cartes hydrogéologiques (1967) • cartes fruitiers (1969) • Cartes pluviométriques (1971) • Cartes des terrains minéraux-argileux (1974) • Cartes des routes du Liban (1993) • Carte générale du Liban (1996)

11. Sources de Données • Autres données : • Photos aériennes à grande échelle (1956-1962-1965-1986-1991-1996- • 1998) • Images satellitaires ortho rectifiées (80 cm) : 2001-2003 et 2005 • Photos aériennes : datant 1956 jusqu’à présent; échelle variant de • 1/5000 jusqu’à 1/25.000 • Travaux de complètement sur le terrain • Données spécifiques de l’administration

12. L’Image Satellitaire • L’image satellite est une source riche d’informations Bandes couleur : Resolution 4 m Bande noir et blanc : Resolution de 80 cm en vertical a 1 m Caractéristiques de l’image satellite IKONOS

13. L’image satellitaire Validation Masques • Masques nuageux sur quelques coupures : Moins de 8 %

14. L’image satellitaire Validation • Les images sont en noir & blanc et en couleurs • Les images en couleurs sont par bandes (rouge, vert, bleu et proche IR) et fusionnées RGB avec 80 cm de résolution. • Les images sont corrigées géométriquement en ortho images Précision • Moins de 2 m dans les plaines et zones plates • Moins de 4m dans les zones montagneuses

15. La Carte de Base • Architecture • L’Apport des informations géographiques • Acquisition des Données • Traitement • Standardisation • Développement • Implémentation • Déploiement • Etapes de Réalisation :

16. La Carte de Base • Architecture : • La Base de données est organisée en dix thèmes: • Transport, Bâtiments et Equipements divers, Hydrographie, Limites administratives, orographie….. • Chaque thème est constitué de plusieurs couches • Chaque couche contient des objets de même type • Chaque objet est constitué d’une forme (géométrie de • l’objet) et d’une description (attributs)

17. La Carte de Base • L’Apport des Informations Géographiques : • Contrôle continu des données • Correction dans la base de données • Mise à jour systématique et fréquente • Développement des différentes applications de SIG

18. La Carte de Base • Acquisition des données : • Cartes anciennes • Photos aériennes • Images satellitaires • Travaux topographiques sur le terrain • Données spécifiques de l’Administration et du secteur privé : • Plans cadastraux • Cartes utilitaires de réseaux ( Électricité, eaux, eaux usées, téléphone, ,…) • Réseaux routiers et transports • Plans municipaux (limites communales, occupation des sols, …) • Cartes thématiques (thèmes spécifiques comme le climat, la géologie, le sol, zones sismiques,…)

19. La Carte de Base • Traitement des données : • Digitalisation (scanning) des supports durs (papier, • plastique, ..) • mise à jour des cartes avec des images satellitaires et des • photos aériennes a haute résolution • Acquisition des données thématiques mise à jour des parties • concernées • Compléter les cartes par des travaux de terrain • Contrôle de qualité (Validation).

20. La Carte de Base • Intégration des données dans le SIG • Classification des données sous les 10 thèmes • Subdivision de chaque thème en plusieurs couches • Chaque couche peut avoir plusieurs objets • Chaque objet peut avoir plusieurs attributs • Traitement des données : • Par exemple le thème :Limite administrative • La couche limite cadastrale appartient à ce thème, dont voici la structuration et un extrait de ses attributs

21. La Carte de Base • Standardisation des données : • Données standards • Standard adoptées par les différents utilisateurs • Solution aux différents problèmes (échelle, précision, • représentations, langage, toponymes, thèmes, couches, • attributs)

22. La Carte de Base Standardisation des données : • Au niveau national • Comité national de standardisation • Adoption des échelles uniques (1/20.000, 1/5000 • Thèmes uniques (10 thèmes) • Acquisition de matériel et logiciels informatiques • Échange de données • Construction des bases de données (CNIG) • Formations.

23. La Carte de Base • Standardisation des données : • Au niveau régional • Comité national de Toponymie • Nécessité de créer le ACA ( Association • Cartographique Arabe) • Système unique de nomination • coopération des pays voisins

24. La Carte de Base • Standardisation des données : • Au niveau International • UNGEGN • ICA • FIG • Autres organisations internationales

25. La Carte de Base • Phase de développement : • Explication de l’objectif du travail • Nomination des experts au niveau de l’État, membres de l’équipe • Développement des spécifications techniques • Rencontres, réunions, ateliers (workshops)…

26. La Carte de Base • Phase d’implémentation • Développement de la base de données numériques • Construction et structuration de la carte de base • Développement de la carte de métier • Implantation de réseaux • Échange internet ou intranet de données

27. Phase de déploiement : • Distribution des données au public, aux ministères et aux organisations • Accès régulier à un réseau de métier . • l’adoption d’une base de données unifiée mène à une meilleure gestion • Développements et maintenance des projets en cours • Intégration des structures gouvernementales locales dans la base de données unifiée La Carte de Base

28. Conclusion • L'échange de données est un aspect fondamental de la cooperation • pour le développement des différents secteurs de l’Etat • La faisabilité de l'échange est conditionnée par la standardisation de • l'information • La standardisation des données géographiques • L’aide au développement global et durable • La bonne gestion de cette information est une question d’économie du • temps, et des couts dans le souci d’avoir des données précises et à jour • La carte de base construite à la DAG à partir des dix thèmes • englobant toutes les informations nécessaires pourra servir de base • pour chaque organisme pour concevoir sa carte • Le CNIG sera la banque de données de toutes ces cartes.

29. Merci pour votre attention

30. La Carte de Base

31. Hydrographie Limites et zones administratives Altimétrie Bâtiments et équipements divers Transport Orographie Géologie Energie Toponymie Occupation des sols La Carte de Base: Les Dix Thèmes
