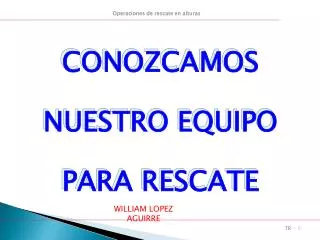

  1. CONOZCAMOS NUESTRO EQUIPO PARA RESCATE WILLIAM LOPEZ AGUIRRE TR – 1

  2. OBJETIVOS • Identificar los equipos blandos que se pueden utilizar en una operación de rescate. • Nombrar los diferente accesorios del equipo rígido. DEPARTAMENTO DE CAPACITACIÓN TR – 2

  3. OBJETIVOS • 3. Identificar la resistencia de los equipos rígidos conocidos en la capacitación. • 4. Realizar un descenso por cuerda utilizando para ello los equipos conocidos en la capacitación. DEPARTAMENTO DE CAPACITACIÓN TR – 3

  4. EQUIPO BLANDO Es el elemento principal en las operaciones y quizás un de los mas delicados. DEPARTAMENTO DE CAPACITACIÓN TR – 4

  5. CUERDAS, CINTAS Y CORDINOS • MATERIALES • TIPOS (DINAMICAS Y ESTATICAS) • PARTES DE LA CUERDADA • CUIDADOS DEPARTAMENTO DE CAPACITACIÓN TR – 5

  6. MATERIALES El material comúnmente empleado para la fabricación de cuerdas certificadas es el Nylon6 (Perlón), y el Nylon6.6 (Dupont). Otros: Fibras naturales( Fique), fibras sintéticas (Nylon, Poliéster, Polipropileno, Polietileno, etc.) DEPARTAMENTO DE CAPACITACIÓN TR – 6

  7. TIPOS DE CUERDAS ELONGACIÓN:Es la capacidad de la cuerda para cambiar su longitud y de esta forma absorber cualquier esfuerzo brusco en la cuerda. 1. ESTATICAS: Son aquellas cuerdas que se utilizan para los trabajos en alturas y rescate, tienen muy poca elongación DEPARTAMENTO DE CAPACITACIÓN TR – 7

  8. TIPOS DE CUERDAS 2.DINAMICAS: Son aquellas utilizadas por los alpinistas y para operaciones de rescate como líneas de vida, son favorables porque tienen mucha elongación y absorben la caída. DEPARTAMENTO DE CAPACITACIÓN TR – 8

  9. PARTES DE LA CUERDA ALMA Y CUBIERTA DEPARTAMENTO DE CAPACITACIÓN TR – 9

  10. FORMAS DE LA CUERDA GAZA Ó COTE SENO DEPARTAMENTO DE CAPACITACIÓN TR – 10

  11. CUIDADOS DEL EQUIPO BLANDO • NO PISAR LA CUERDA. • Llevar una historia de la cuerda. • Alejarla de elementos corrosivos. • Evitar exposiciones innecesarias al sol. • Proteger a la cuerda de roces y borde filosos . • Almacenarla en un lugar adecuado. • Lávela cuando este contaminada o sea necesario. DEPARTAMENTO DE CAPACITACIÓN TR – 11

  12. EQUIPO RIGIDO Son los elementos que en las operaciones facilitan el crear los sistemas, nos permiten reducir los esfuerzos y tienen funciones especificas. DEPARTAMENTO DE CAPACITACIÓN TR – 12

  13. EQUIPO DE CONECTORES, DESCENDEDORES, ASCENDEDORES Y DE DESPLAZAMIENTO ALGUNOS SON: DEPARTAMENTO DE CAPACITACIÓN TR – 13

  14. EQUIPOS DE CONEXIÓN MOSQUETONES PLACA MULTIANCLAJES SUWVEL DEPARTAMENTO DE CAPACITACIÓN TR – 14

  15. EQUIPOS DE DESCENSO AI’ D GRI GRI OCHO DEPARTAMENTO DE CAPACITACIÓN TR – 15

  16. EQUIPOS DE DESCENSO FRENO DE BARRAS STOP DEPARTAMENTO DE CAPACITACIÓN TR – 16

  17. EQUIPOS DE ASCENSO BLOQUEADORES GUIBBS PUÑOS JUMAR DEPARTAMENTO DE CAPACITACIÓN TR – 17

  18. EQUIPOS DE ASCENSO TBLOC BASIC DEPARTAMENTO DE CAPACITACIÓN TR – 18

  19. EQUIPOS DE DESPLAZAMIENTO POLEA SENCILLA POLEA DOBLE POLEA EN LINEA TANDEM DEPARTAMENTO DE CAPACITACIÓN TR – 19

  20. Factor de Seguridad • NFPA 1983: Norma para el servicio de incendios con cuerdas y equipo de seguridad. Cuerdas de seguridad – Relación de Fuerza de 15:1 DEPARTAMENTO DE CAPACITACIÓN TR – 20

  21. Operaciones de rescate en alturasFactor de caída (FC) Se determina dividiendo la distancia de la caída por la longitud de la cuerda desplegada. • Fc = Distancia de la caída/Longitud de la cuerda desplegada

  22. Operaciones de rescate en alturasFuerzas en Función del FC

  23. Operaciones de rescate en alturasEquivalencias

  24. ¿PREGUNTAS? GRACIAS PRACTIQUEMOS DEPARTAMENTO DE CAPACITACIÓN TR – 24
