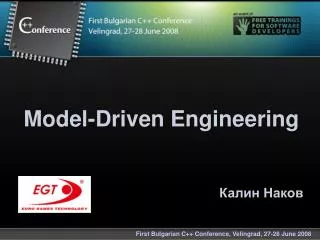

  1. Model-Driven Engineering Калин Наков

  2. Model-Driven Engineering • От картинки към краен продукт int main(int argc, char *argv[])‏ { if (argc > 2)‏ { printf("Too many args"); return -1; } printf("Welcome!"); return 0; }

  3. Четирислойна йерархия М3 (MOF)‏ М2 (UML, SysML)‏ М1 (mymodel.xmi)‏ М0 (myprogram.exe)‏

  4. Съхранение на М2 и М1 <?xml version="1.0" encoding="UTF-8"?> <XMI xmi.version="1.0"> <XMI.header> <XMI.documentation> </XMI.documentation> <XMI.metamodel xmi.name="UML" xmi.version="1.3"/> </XMI.header> <XMI.content> ...

  5. Валидация на М1 package mymodel context Flower inv PacmanDanger: Pacman.forAll( p | not p.canEat(self))‏ endpackage Error log Invariant PacmanDanger failed, model validation failed

  6. Трансформация на М1

  7. Начини на редактиране • Дървовидно редактиране * MyModel * Pacman #color: blue #canEat: Flowers, Triangles • Графично редактиране

  8. Работа в екип по дадена система

  9. Код генерация int main(int argc, char *argv[])‏ { if (argc > 2)‏ { printf("Too many args"); return -1; } printf("Welcome!"); return 0; }

  10. Инкрементална код-генерация [template public FLWR(f: Flower)] CREATE TABLE [f.name/] ( [for (c:Column|f.column) ... CREATE TABLE MyFlower( MyID:PRIMARY KEY ...

  11. Процес на код генерация Избор на подсистема Избор на Template Генерация Merge с изходния код Краен продукт

  12. Параметризирана код генерация • Вмъкване на код за допълнителни проверки • Генериране на специална Debug версия • Включване/изключване на модули • Вкарване на код за обратна връзка към модела • Включване/изключване на документация • ...

  13. Защо round-trip engineering почти никога не върши работа?

  14. Изпълнение на модела

  15. Как се пише софтуер чрез MDE • Мета-модел на данните М2 • Валидационна схема (семантика) на модели М1 • Графична презентация на елементите от М2 • Templates за код генерация от М1 • Автоматична генерация на редактор на М1 • Създаване на система диаграми чрез редактора • Пускане на код-генерация (код, документация)‏ • Компилация и пакетиране на крайния продукт

  16. През погледа на архитекта

  17. През погледа на програмиста cppmain.m2t: [template CppClass(c:class)] [for (a:Attribute)] private: a.type a.name; [/for] [/template]

  18. Model-Driven Engineering Въпроси?
