Wissensextraktion mittels k nstlicher neuronaler netze autoassoziative netze

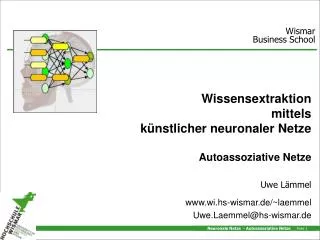

Wismar Business School

Wissensextraktion mittelskünstlicher neuronaler NetzeAutoassoziative Netze

Uwe Lämmel

www.wi.hs-wismar.de/~laemmel

[email protected]


Hopfield netz

1

2

3

4

1

2

3

4

Hopfield-Netz

  • Analogie zur Thermodynamik:Viele Teilchen mit starken Wechselwirkungen

  • Neuron entspricht einem Teilchen

  • Lernen: Finden eines Energieminimums (lokal) für die Teilchenmenge (Netz)

  • Neuronale Netze mit Rückkopplung

  • Jedes Neuron ist mit allen anderen Neuronen verbunden(ohne direkte Rückkopplung


Autoassoziative netze

Autoassoziative Netze

  • Rückgekoppelte Netze

  • Keine Unterteilung in Eingabe-, Ausgabe-Neuronen

  • Aktivierung eines Neurons zum Zeitpunkt tabhängig (indirekt) von Aktivierungen zu Zeiten tj<t-1

  • Natürliches neuronales Netz ist KEIN Vorbild

  • Paradigma: Teilchenverhalten in festen Stoffen


Hopfield architektur

Hopfield-Architektur

  • Alle Verbindungen symmetrisch: wij = wji

  • Ausgabe des Netzes, wenn keine Änderung der Ausgabewerte aller Neuronen

  • netj(t+1) =  wijoi(t)

     1 , netj(t+1) > joj(t+1) = f(netj(t+1)) =0 , netj(t+1) < j

    oj(t), sonst(*)

  • Netz-Energie: E = -½  wij oioj+ioi

  • Ziel der Verarbeitung:

  • Stabiler Zustand

  • Minimale Netz-Energie


Stabilit t muster

Stabilität / Muster

  • Stabilitätstheorem von Cohen/Großberg 1993:

    • Rekurrente Netze sind stabil, falls

      • Gewichtsmatrix W symmetrisch 1. wij = wji und

      • Hauptdiagonale 0 ist:2. i | wii = 0

  • Auffinden der Gewichte:

    • Sei m ein Muster m=(m1,...,mk).

    • Ein Hopfield-Netz speichert das Muster m, falls:

      • Bias-Werte i=1 und

      • Gewichte: wij = mimj, ij


Lernen einschwingen

Lernen – Einschwingen

Wiederhole

Wähle zufällig eine Neuron aus;

Bestimme Zustand des Neurons nach

1 , netj(z+1) > joj(t+1) = f(netj(t+1)) =0 , net(j(t+1) < j

oj(t), sonst

bis keine Änderung mehr.


Energie betrachtung

Energie-Betrachtung

  • Bei keinem Propagierungsschritt wird das Energie-Niveau größer!

    • Mit jedem Schritt wird Energie-Niveaukleiner oder bleibt gleich


Energie differenz

Energie-Differenz

  • Aktivierung von Neuron z wird neu berechnet:

  • Man betrachte die Möglichkeiten für oz

  • E ist stets <= 0


Anwendungen beispiel

Anwendungen/Beispiel

  • Finden lokaler Minima zum Wiederherstellen verrauschter Eingaben;Energieminimum entspricht unverrauschter Eingabe

  • Ein Netz mit N Neuronen kann höchstens 0.14*N verschiedene Muster speichern

  • Die Verwendung der Aktivierung {-1,+1} zeigt bessere Ergebnisse

  • Wiederherstellen von verrauschten Pixelmustern:

    • Siehe Excel-Datei Hopfield.xls

    • Beispiel Kruse, Datei HOP_ASSO.*

    • Demo-Programm Hopfield-Demo.zipAusführen von Hopfield.jar


Boltzmann maschine

Boltzmann-Maschine

  • Vermeidung des Stabilisierens in einem lokalen Minimum

  • Neuronen verändern ihren Zustand entsprechend einer Wahrscheinlichkeitsverteilung (einziger Unterschied zu den Hopfield-Netzen)(Statistische Methode, Boltzmann-Maschine, Simulated Annealing)

  • Energie wie vorher:E = -½  wij oioj + ioi


Boltzmann aktivierung

Boltzmann-Aktivierung

  • Die Änderung der Aktivierung eines Neurons ist nun:

     1 , random()  flogistic(Ek/T)ok(t+1) = fact,k(netk) =  0 , sonst

    Ek - Differenz der Energien des Netzes für die Zustände, in denen Neuron k die Ausgabe 1 bzw. 0 hatte;

    T - künstlicher Temperaturparameter, wird während des Verfahrens kleiner

  • Für große T ist Wahrscheinlichkeit, dass oi=1 ist: 0.5


Boltzmann einschwingvorgang

Boltzmann - Einschwingvorgang

beginWähle genügend großen Temperaturwert TrepeatrepeatWähle zufällig Neuron i ausBestimme neuen Ausgabewert oiuntil thermisches Gleichgewicht (Energieniveau im Mittel konstant)Verringere TemperaturuntilStabiler Zustandend


Boltzmann hinweise

Boltzmann - Hinweise

  • Zum langsamen “Abkühlen” wird Abkühlungsplan aufgestellt:

    • Startwert T0

    • Anzahl der Verarbeitungsschritte LT bei geg. Temperaturniveau T

    • Vorschrift zur Senkung von T, oft T=1/(Nrdes Zeitschritts)

    • Abbruchkriterium

  • Bei jeder Temperatur T>0 ist es möglich, dass höhere Temperaturniveau angenommen wird.

  • Anwendung: Optimierungsprobleme


Anwendung in der optimierung

Anwendung in der Optimierung

  • Netz schwingt in Energie-Minimum ein

  • Optimale Lösung ~ Energie-Minimum?

  • Problem:

    • Bestimmung der Gewichte

  • Beispiel:

    • N-Dame-Problem

    • Travelling Salesman Problem


Aufgaben

Aufgaben

  • Man betrachte ein Hopfield-Netz aus 3 Neuronen, alle wij=1,=1.Berechnen Sie von Hand die Ausgabe des Netzes für die Eingabe in=(0,1,1).

  • Entwickeln Sie auf dem Papier ein Hopfield-Netz, welches das Pixel-Muster speichert.

  • Wie reagiert das Netz auf die Eingabe des Musters:

  • Nutzen Sie die Hopfield-Demo und ermitteln Sie den Einfluss der Größe des Schwellwertes auf die Ergebnisse.

  • Machen Sie sich mit dem Demo-Programm zur Lösung des N-Dame-Problems vertraut (Kruse).


Aufgaben1

1

2

3

4

5

Gewichte in Datei:

0 1 3 0 0

0 0 2 4

0 5 0

0 2

0

1

2

4

3

2

5

Aufgaben

  • Max-Cut-Problem (Aus Kruse ): Ein ungerichteter aber gewichteter Graph soll so in zwei Teilmengen zerteilt werden, dass die Summe der Gewichte aller Kanten zwischen den Teilmengen maximal ist. (Anwendungen im Chip-Entwurf, Netz-Konfigurationen)

  • Machen Sie sich anhand des folgenden Graphs mit der Problematik vertraut:

  • Benutzen Sie BLZ_MAXC.EXE (Neuronales Netz) und vergleichen Sie die Lösung mit der algorithmisch berechneten BLZ_COMP.EXE.


Wissensextraktion mittels k nstlicher neuronaler netze autoassoziative netze

Ende
