Presentation Transcript

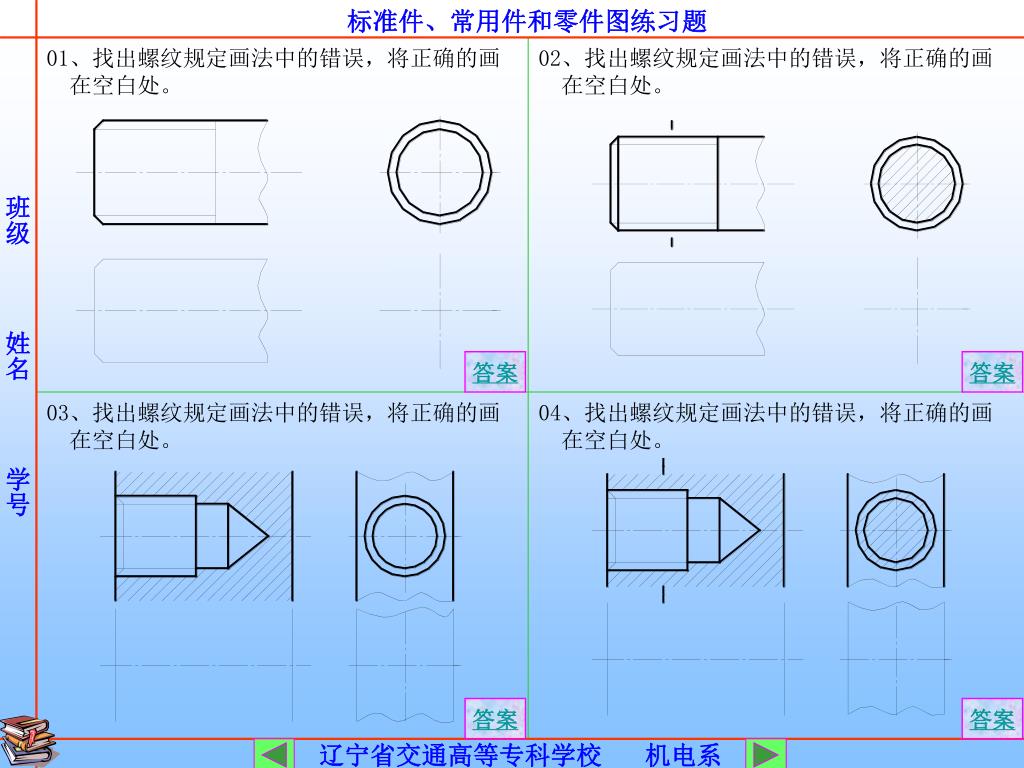

03、找出螺纹规定画法中的错误,将正确的画

在空白处。

02、找出螺纹规定画法中的错误,将正确的画

在空白处。

01、找出螺纹规定画法中的错误,将正确的画

在空白处。

04、找出螺纹规定画法中的错误,将正确的画

在空白处。

答案

答案

答案

答案

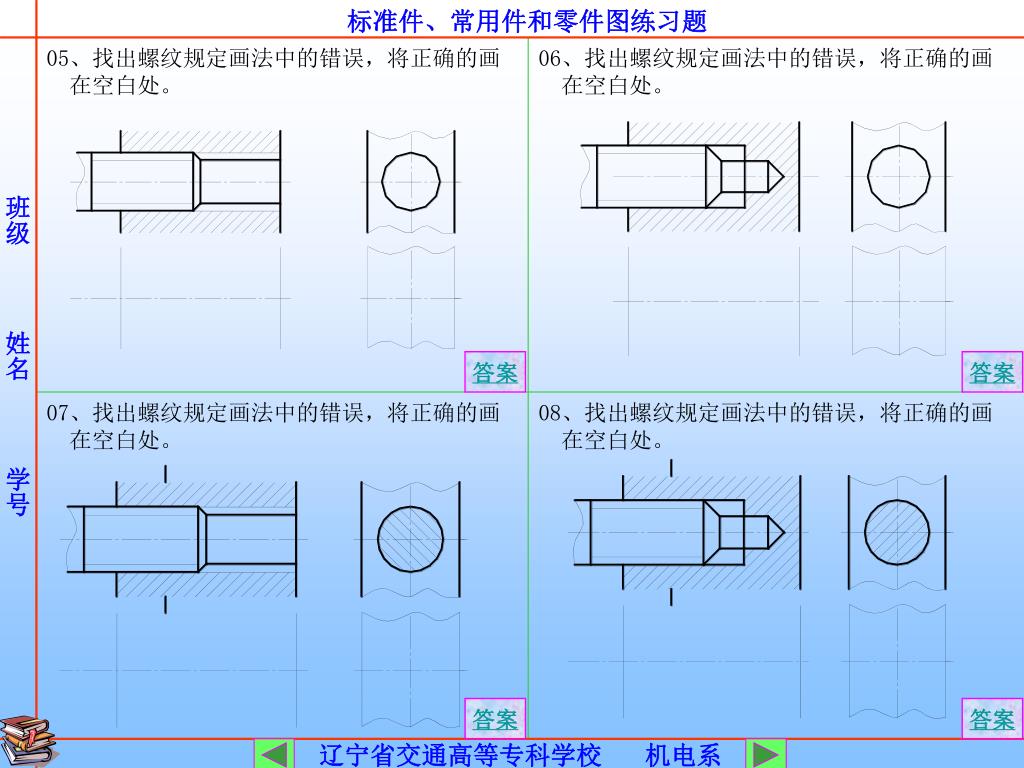

05、找出螺纹规定画法中的错误,将正确的画

在空白处。

06、找出螺纹规定画法中的错误,将正确的画

在空白处。

07、找出螺纹规定画法中的错误,将正确的画

在空白处。

08、找出螺纹规定画法中的错误,将正确的画

在空白处。

答案

答案

答案

答案

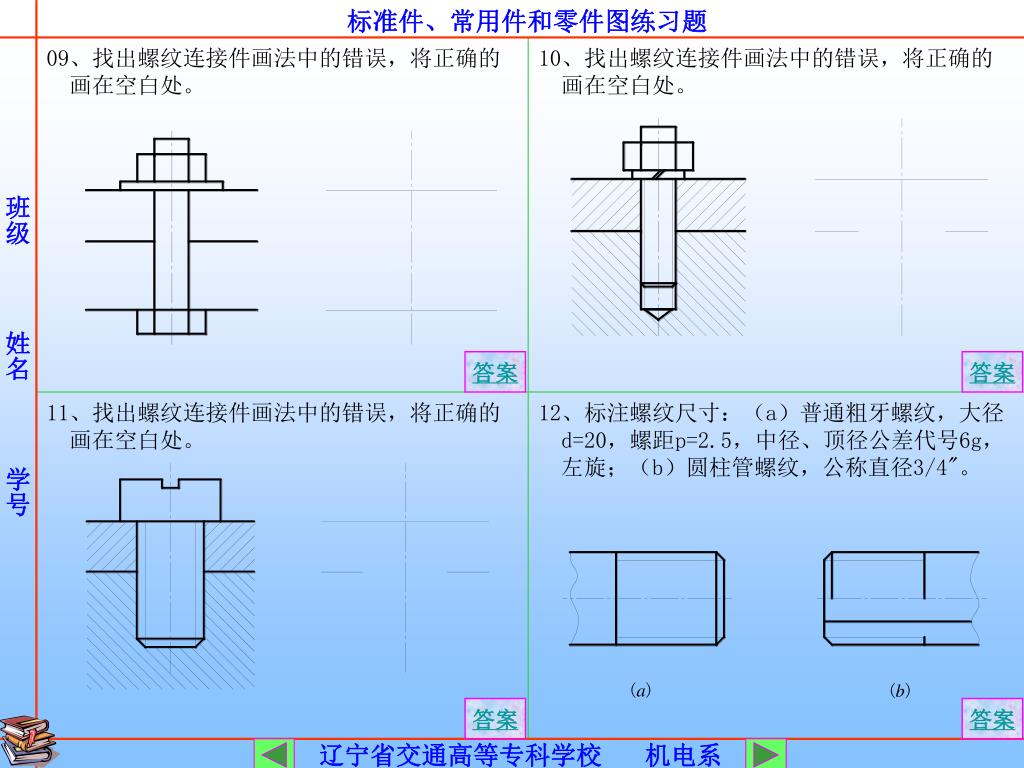

10、找出螺纹连接件画法中的错误,将正确的

画在空白处。

12、标注螺纹尺寸:(a)普通粗牙螺纹,大径

d=20,螺距p=2.5,中径、顶径公差代号6g,

左旋;(b)圆柱管螺纹,公称直径3/4"。

11、找出螺纹连接件画法中的错误,将正确的

画在空白处。

09、找出螺纹连接件画法中的错误,将正确的

画在空白处。

答案

答案

答案

答案


14、标注螺纹尺寸:(a)锯齿形螺纹,公称直

径70,螺距10,单线,右旋;(b)细牙普

通螺纹,大径16,螺距1.5,中径顶径公差

带代号6H,左旋。

16、根据图中的标注,将数值填入表中。

13、标注螺纹尺寸:(a)梯形螺纹大径d=26,

导程s=10,双线,左旋;(b)圆锥管螺纹,

公称直径1/2"。

15、解释下列各尺寸公差带代号含义:

(1) φ18H8/f7

(2) φ36P7/h6

(3) φ42H8/h7

(4) φ32k7

(5) φ48f8

答案

答案

答案

答案

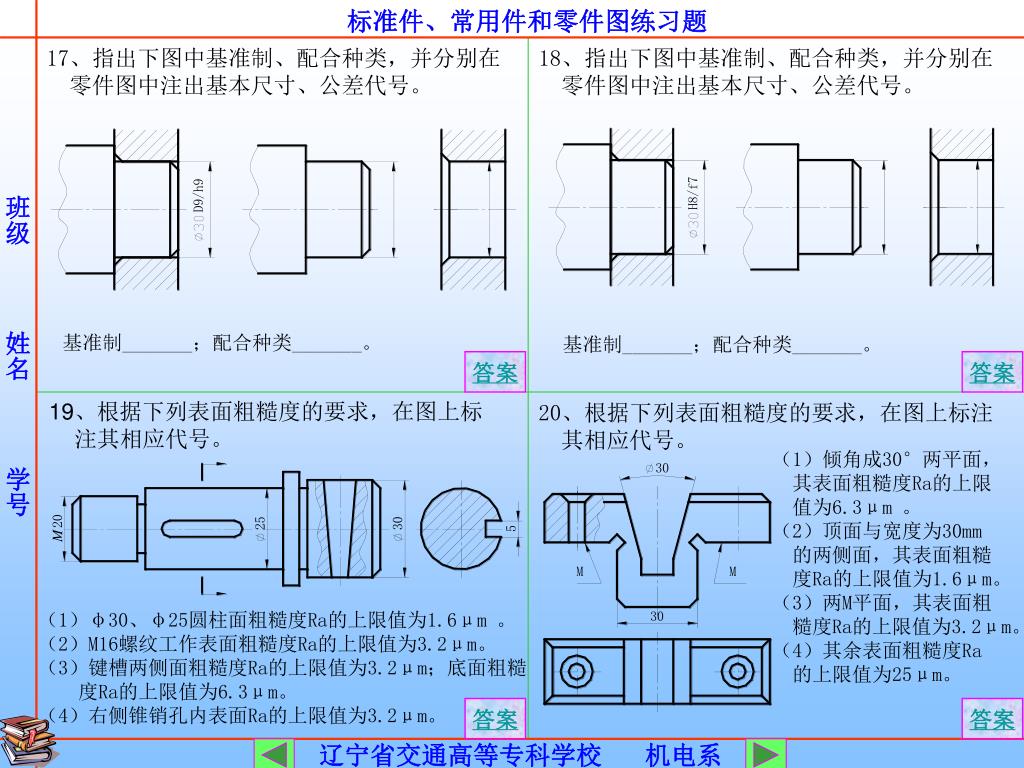

17、指出下图中基准制、配合种类,并分别在

零件图中注出基本尺寸、公差代号。

18、指出下图中基准制、配合种类,并分别在

零件图中注出基本尺寸、公差代号。

基准制_______;配合种类_______。

基准制_______;配合种类_______。

19、根据下列表面粗糙度的要求,在图上标

注其相应代号。

20、根据下列表面粗糙度的要求,在图上标注

其相应代号。

(1)倾角成30°两平面,

其表面粗糙度Ra的上限

值为6.3μm 。

(2)顶面与宽度为30mm

的两侧面,其表面粗糙

度Ra的上限值为1.6μm。

(3)两M平面,其表面粗

糙度Ra的上限值为3.2μm。

(4)其余表面粗糙度Ra

的上限值为25μm。

(1)φ30、φ25圆柱面粗糙度Ra的上限值为1.6μm 。

(2)M16螺纹工作表面粗糙度Ra的上限值为3.2μm。

(3)键槽两侧面粗糙度Ra的上限值为3.2μm;底面粗糙

度Ra的上限值为6.3μm。

(4)右侧锥销孔内表面Ra的上限值为3.2μm。

答案

答案

答案

答案


22、用文字说明图中形位公差代号含义。

φ40h6轴线对φ25h7轴线的________公差为φ0.025。

φ40h6轴线对φ25h7轴线的_______公差为φ0.025。

5H7键槽的中心平面对_____的_____公差为_____。

齿轮轮毂两端面对_____的圆跳动公差为______。

21、用文字说明图中形位公差代号含义。

23、用文字说明图中形位公差代号含义。

24、用文字说明图中形位公差代号含义。

φ25圆柱面的____公差为____;____对圆锥轴段轴线

的圆跳动公差为_____。

φ50h7圆柱面对两个φ30h6公共轴线的___公差为___。

7H7键槽的中心平面对____的____公差为____。

5H7键槽的中心平面对___的____ 公差为____。

答案

答案

答案

答案

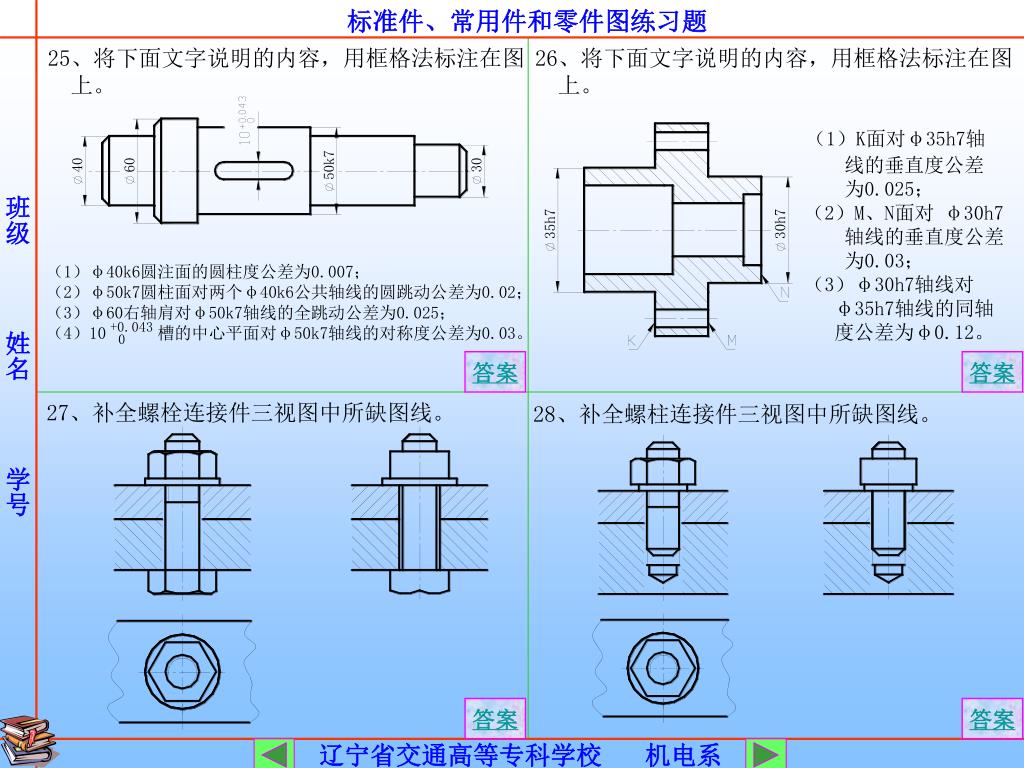

25、将下面文字说明的内容,用框格法标注在图

上。

26、将下面文字说明的内容,用框格法标注在图

上。

27、补全螺栓连接件三视图中所缺图线。

28、补全螺柱连接件三视图中所缺图线。

(1)K面对φ35h7轴

线的垂直度公差

为0.025;

(2)M、N面对 φ30h7

轴线的垂直度公差

为0.03;

(3)φ30h7轴线对

φ35h7轴线的同轴

度公差为φ0.12。

(1)φ40k6圆注面的圆柱度公差为0.007;

(2)φ50k7圆柱面对两个φ40k6公共轴线的圆跳动公差为0.02;

(3)φ60右轴肩对φ50k7轴线的全跳动公差为0.025;

(4)10 槽的中心平面对φ50k7轴线的对称度公差为0.03。

+0.043

0

答案

答案

答案

答案

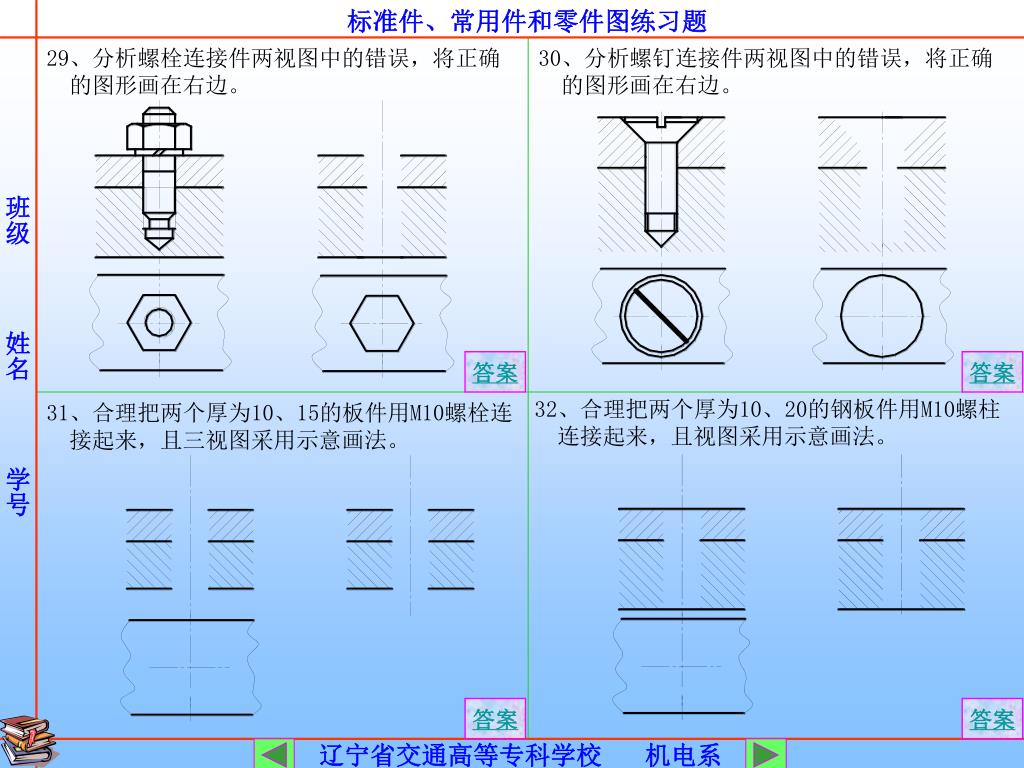

31、合理把两个厚为10、15的板件用M10螺栓连

接起来,且三视图采用示意画法。

32、合理把两个厚为10、20的钢板件用M10螺柱

连接起来,且视图采用示意画法。

29、分析螺栓连接件两视图中的错误,将正确

的图形画在右边。

30、分析螺钉连接件两视图中的错误,将正确

的图形画在右边。

答案

答案

答案

答案


33、已知圆柱销的直径为5,画全销连接的剖视

图,比例为2:1。

34、用规定和特征画法画出滚动轴承0103的视

图。已知轴承宽为10,比例要求2:1。

答案

答案

35、用规定和特征画法画出滚动轴承0107的视

图。已知轴承宽为15,比例要求1:1。

36、下图为普通圆柱螺旋压缩弹簧。将下列符

号d、D、D1、D2、H0、p注在图中。

答案

答案

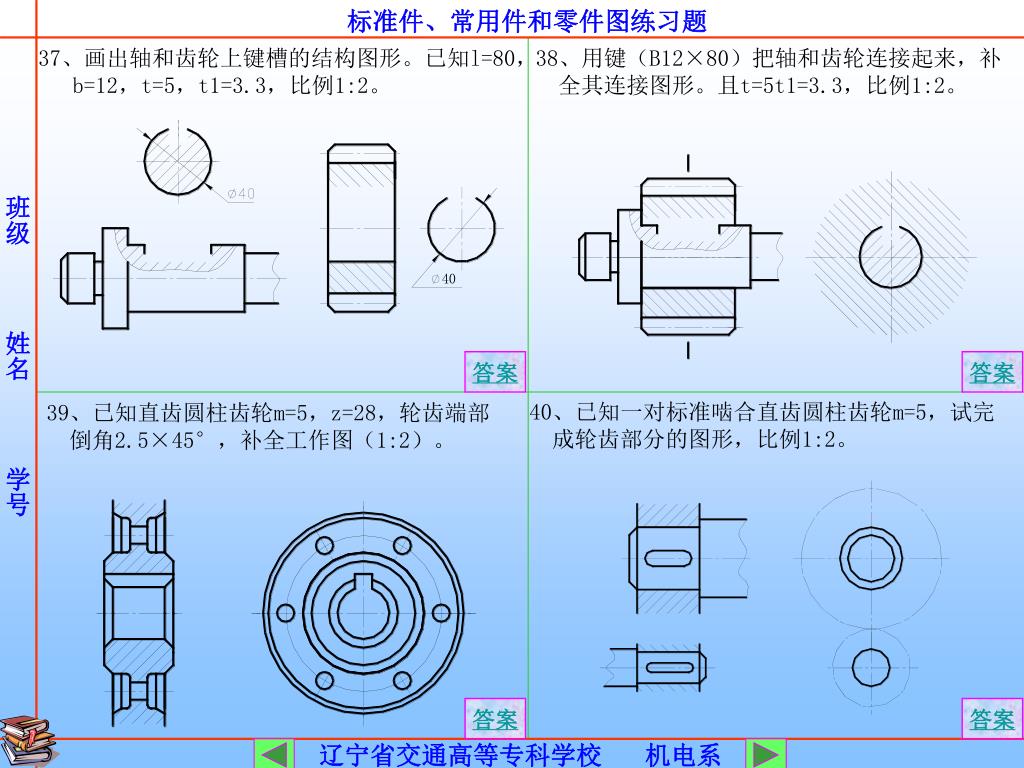

37、画出轴和齿轮上键槽的结构图形。已知l=80,

b=12,t=5,t1=3.3,比例1:2。

40、已知一对标准啮合直齿圆柱齿轮m=5,试完

成轮齿部分的图形,比例1:2。

39、已知直齿圆柱齿轮m=5,z=28,轮齿端部

倒角2.5×45°,补全工作图(1:2)。

38、用键(B12×80)把轴和齿轮连接起来,补

全其连接图形。且t=5t1=3.3,比例1:2。

答案

答案

答案

答案
