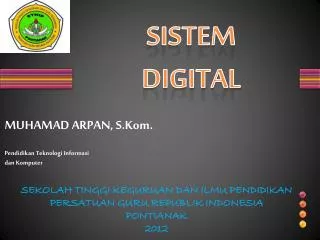

  1. SISTEM DIGITAL MUHAMAD ARPAN, S.Kom. PendidikanTeknologiInformasi danKomputer SEKOLAH TINGGI KEGURUAN DAN ILMU PENDIDIKAN PERSATUAN GURU REPUBLIK INDONESIA PONTIANAK 2012

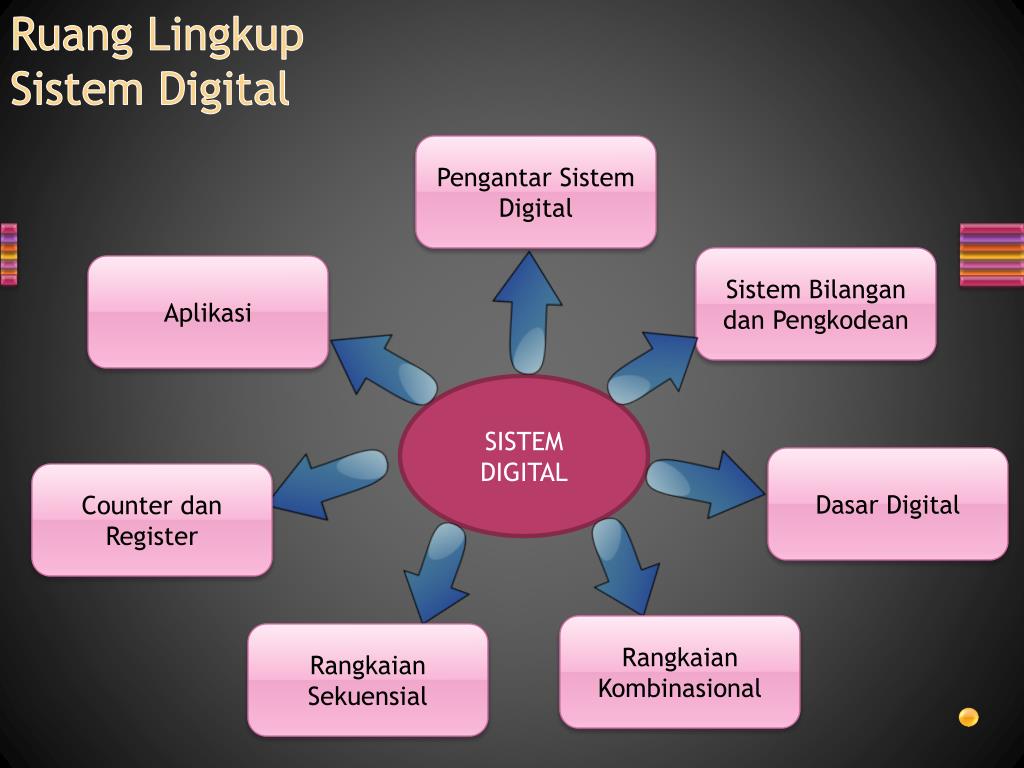

  2. RuangLingkupSistem Digital PengantarSistem Digital SistemBilangan danPengkodean Aplikasi SISTEM DIGITAL Dasar Digital Counter dan Register Rangkaian Kombinasional Rangkaian Sekuensial

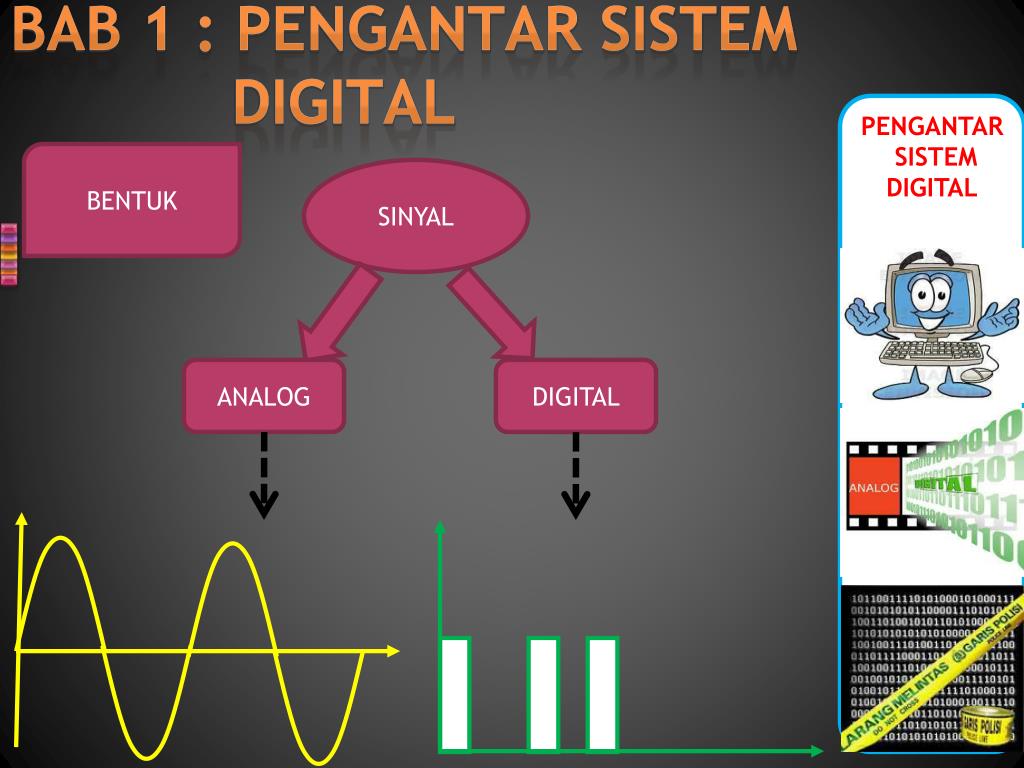

  3. PENGANTAR SISTEM DIGITAL BENTUK SINYAL BAB 1 : PENGANTAR SISTEM DIGITAL ANALOG DIGITAL

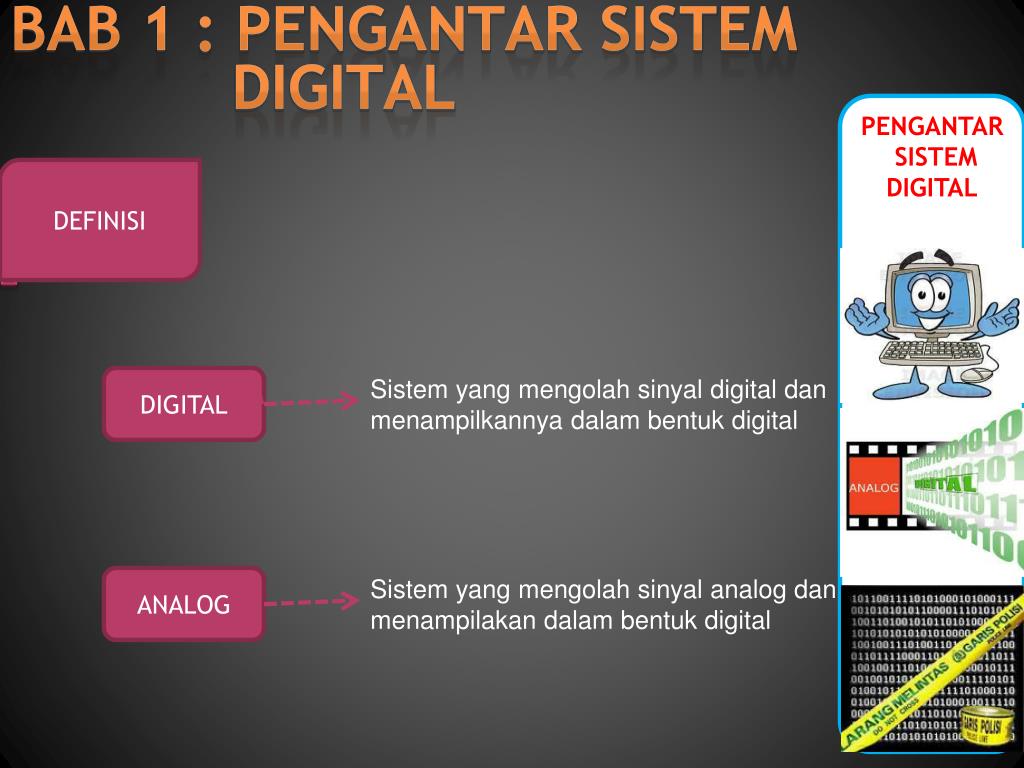

  4. BAB 1 : PENGANTAR SISTEM DIGITAL PENGANTAR SISTEM DIGITAL DEFINISI DIGITAL Sistem yang mengolahsinyal digital danmenampilkannyadalambentuk digital ANALOG Sistem yang mengolahsinyal analog danmenampilakandalambentuk digital

  5. BAB 1 : PENGANTAR SISTEM DIGITAL PENGANTAR SISTEM DIGITAL REPRESENTASI ANALOG DIGITAL

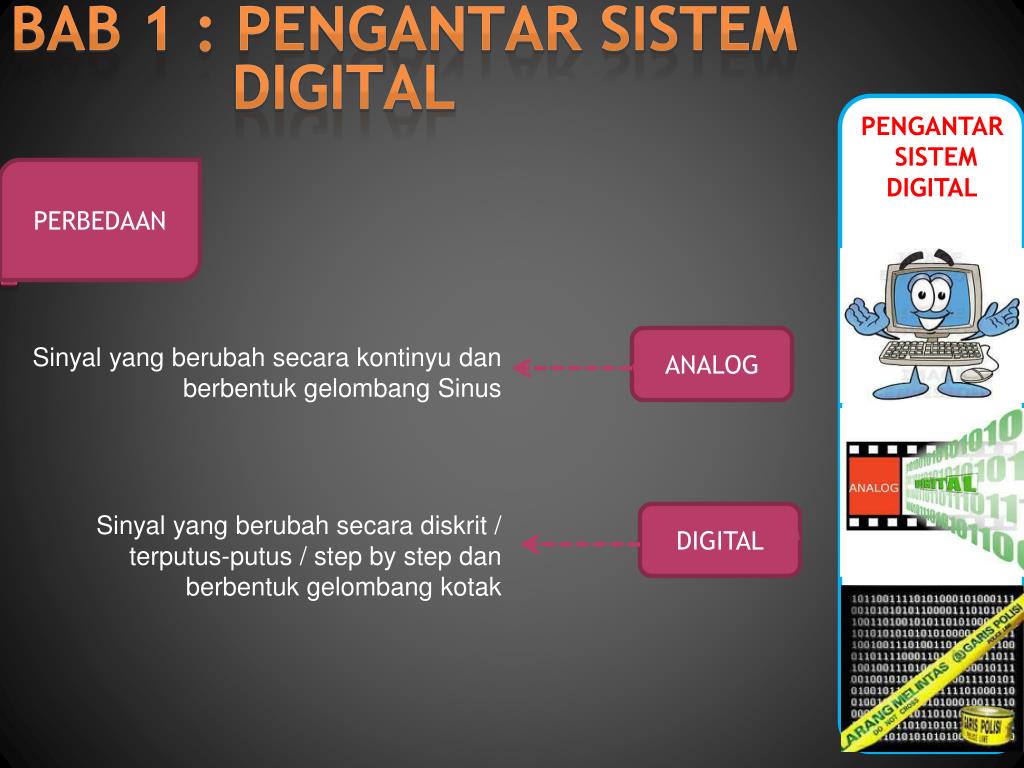

  6. BAB 1 : PENGANTAR SISTEM DIGITAL PENGANTAR SISTEM DIGITAL PERBEDAAN ANALOG Sinyal yang berubahsecarakontinyudanberbentukgelombang Sinus Sinyal yang berubahsecaradiskrit / terputus-putus / step by step danberbentukgelombangkotak DIGITAL

  7. BAB 1 : PENGANTAR SISTEM DIGITAL PENGANTAR SISTEM DIGITAL MengapaHarus Digital??? Analog to Digital Digital to Analog Digital processing systems

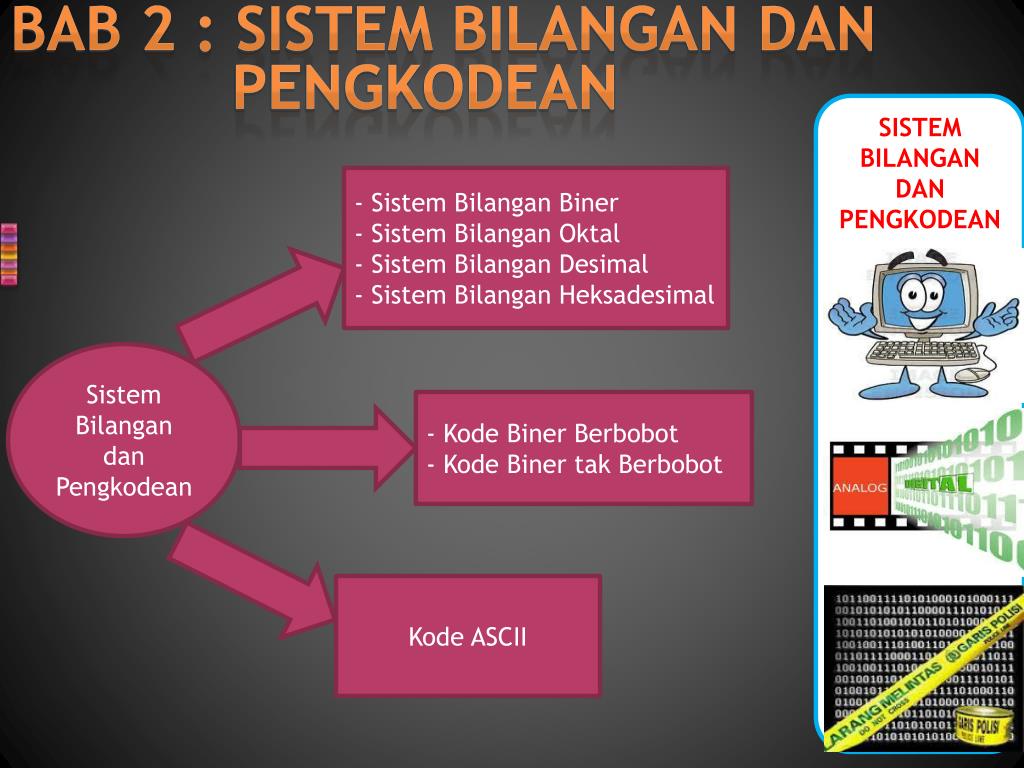

  8. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN • SistemBilanganBiner • SistemBilanganOktal • SistemBilanganDesimal • SistemBilanganHeksadesimal SistemBilangandanPengkodean • KodeBinerBerbobot • KodeBinertakBerbobot Kode ASCII

  9. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN A. SistemBilanganBiner sistem bilangan biner hanya mengenal logika 1 dan logika 0. Sebagaicontoh, nilaibilanganbiner 10012dapatdiartikandalamsistembilangandesimalsebagaiberikut : 10012 = (1x20)+(0x21)+(0x22)+(1x23) = 1 + 0 + 0 + 8 = 910

  10. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN B. SistemBilanganOktal Sistembilanganoktalmenggunakandelapanmacamsimbolbilangan, yaitu 0,1,2,3,4,5,6 dan 7 sertamenggunakan basis 8. Menggunakanbilanganoktalsebagaiperwakilanpenggantibilanganbiner, penggunadapatdenganmudahmemasukkanpekerjaanataumembacainstruksikomputer. Contoh : Konversikanbilanganoktal 6248 kenilaibinernya Jawab : 6 2 4 010 100 jadi 6248= 1100101002

  11. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN C. SistemBilanganDesimal Sistembilangan yang paling banyakdigunakanpadasaatiniadalahsistemdesimal yang menggunakan 10 lambangbilangan, yaitu 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Berapapunbilangan yang ingindinyatakan, hanyadigunakankombinasikesepuluhangkatersebutuntukmerepresentasikannya. Contohbilangan 3622 kebilangandesimal : 3622 = (2x100)+(2x101)+(6x102)+(3x103) = 2 + 20 + 600 + 3000 = 3622

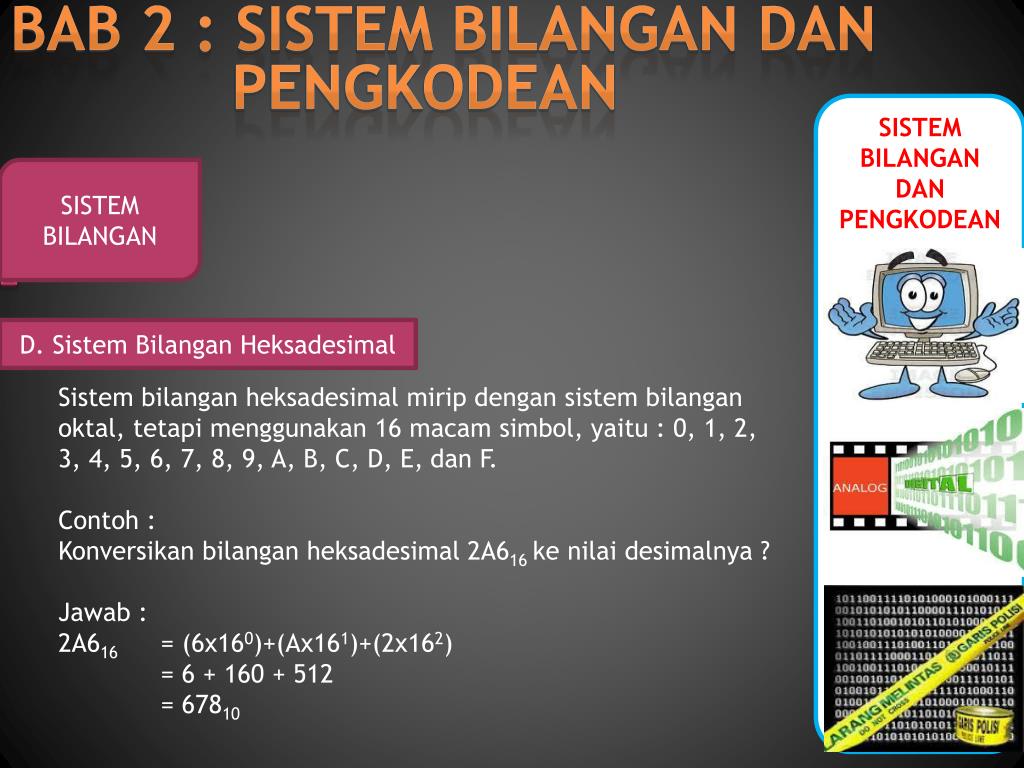

  12. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN D. SistemBilanganHeksadesimal Sistembilanganheksadesimalmiripdengansistembilanganoktal, tetapimenggunakan 16 macamsimbol, yaitu : 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, dan F. Contoh : Konversikanbilanganheksadesimal 2A616 kenilaidesimalnya ? Jawab : 2A616 = (6x160)+(Ax161)+(2x162) = 6 + 160 + 512 = 67810

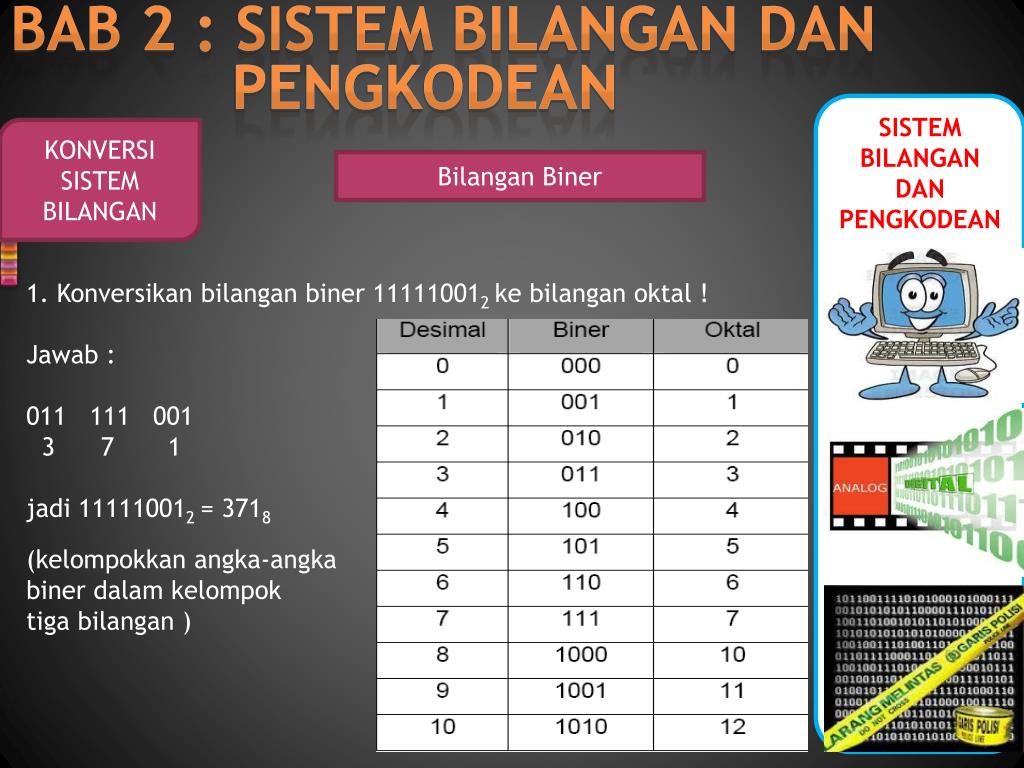

  13. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN KONVERSI SISTEM BILANGAN BilanganBiner 1. Konversikanbilanganbiner111110012kebilanganoktal ! Jawab : 011 111 001 3 7 1 jadi111110012= 3718 (kelompokkanangka-angka binerdalamkelompok tigabilangan)

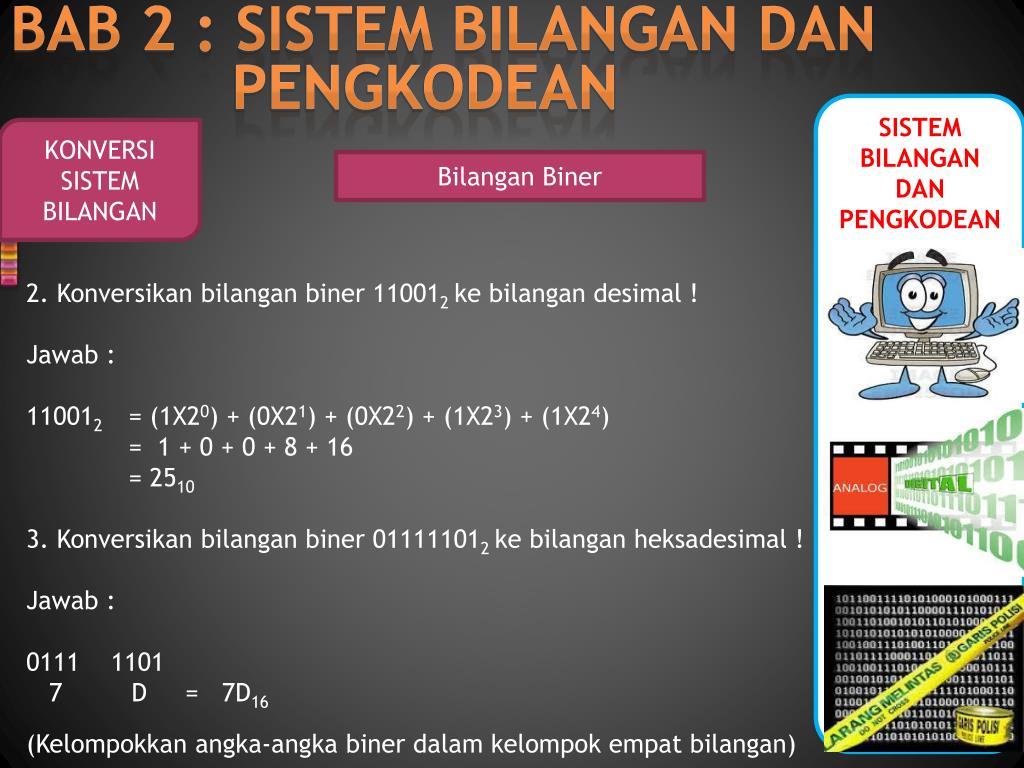

  14. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN KONVERSI SISTEM BILANGAN BilanganBiner 2. Konversikanbilanganbiner110012kebilangandesimal ! Jawab : 110012 = (1X20) + (0X21) + (0X22) + (1X23) + (1X24) = 1 + 0 + 0 + 8 + 16 = 2510 3. Konversikanbilanganbiner 011111012kebilanganheksadesimal ! Jawab : 0111 1101 7 D = 7D16 (Kelompokkanangka-angkabinerdalamkelompokempatbilangan)

  15. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN KONVERSI SISTEM BILANGAN BilanganOktal 1. Konversikanbilanganoktal 6248 kenilaibinernya ! Jawab : 6 2 4 110 010 100 jadi 6248= 1100101002

  16. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN KONVERSI SISTEM BILANGAN BilanganOktal 2. Konversikanbilanganoktal7468 kenilaidesimalnya! Jawab: 7468 = (6x80)+(4x81)+(7x82) = 6 + 32 + 448 = 48610

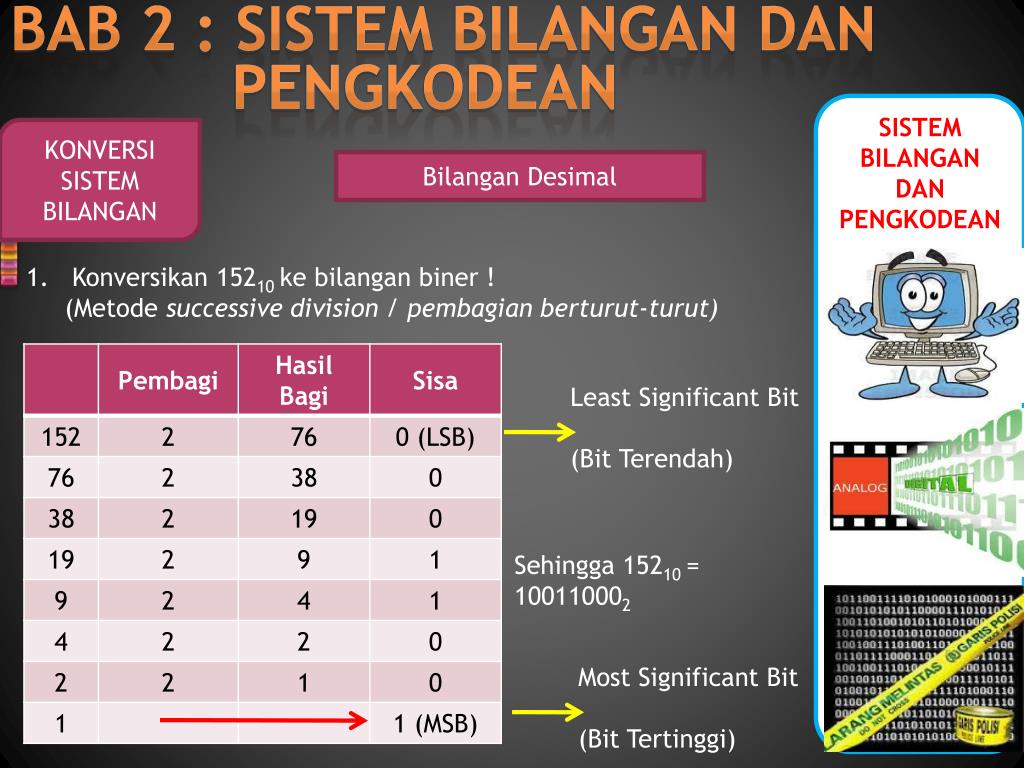

  17. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN KONVERSI SISTEM BILANGAN BilanganDesimal 1. Konversikan15210kebilanganbiner ! (Metodesuccessive division / pembagianberturut-turut) Least Significant Bit (Bit Terendah) Sehingga 15210= 100110002 Most Significant Bit (Bit Tertinggi)

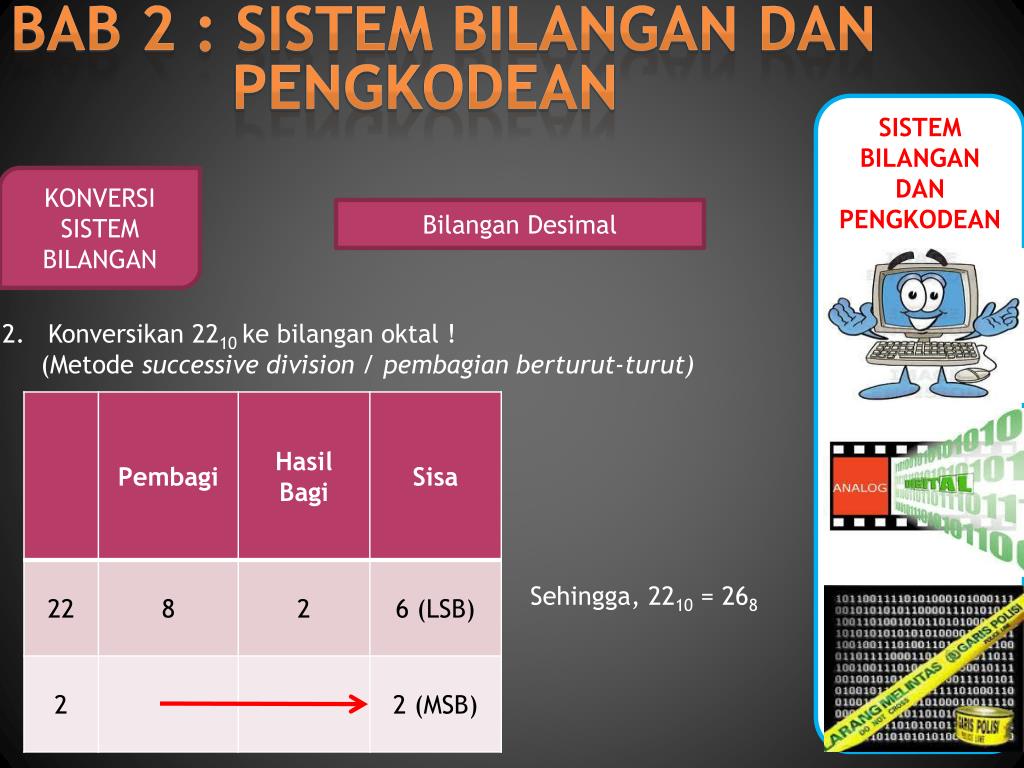

  18. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN KONVERSI SISTEM BILANGAN BilanganDesimal 2. Konversikan 2210kebilanganoktal ! (Metodesuccessive division / pembagianberturut-turut) Sehingga, 2210 = 268

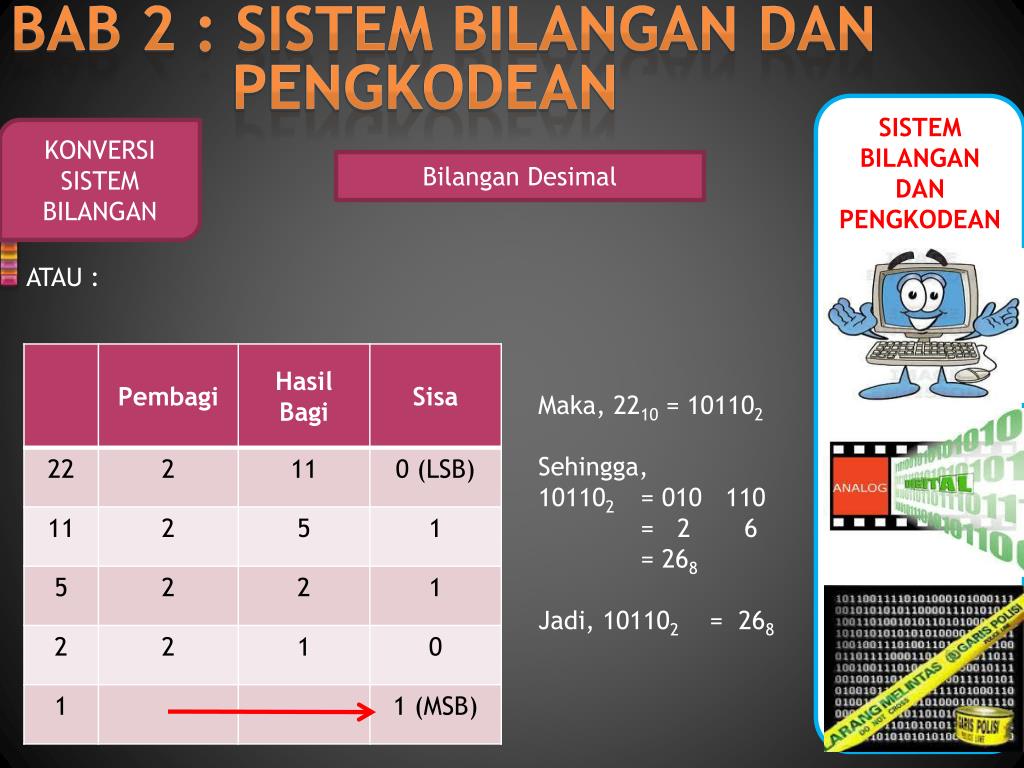

  19. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN KONVERSI SISTEM BILANGAN BilanganDesimal ATAU : Maka, 2210 = 101102 Sehingga, 101102 = 010 110 = 2 6 = 268 Jadi, 101102 = 268

  20. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN KONVERSI SISTEM BILANGAN BilanganDesimal 3. Konversikan 72110kebilanganheksadesimal ! Jawab : Sehingga, 72110 = 2D116

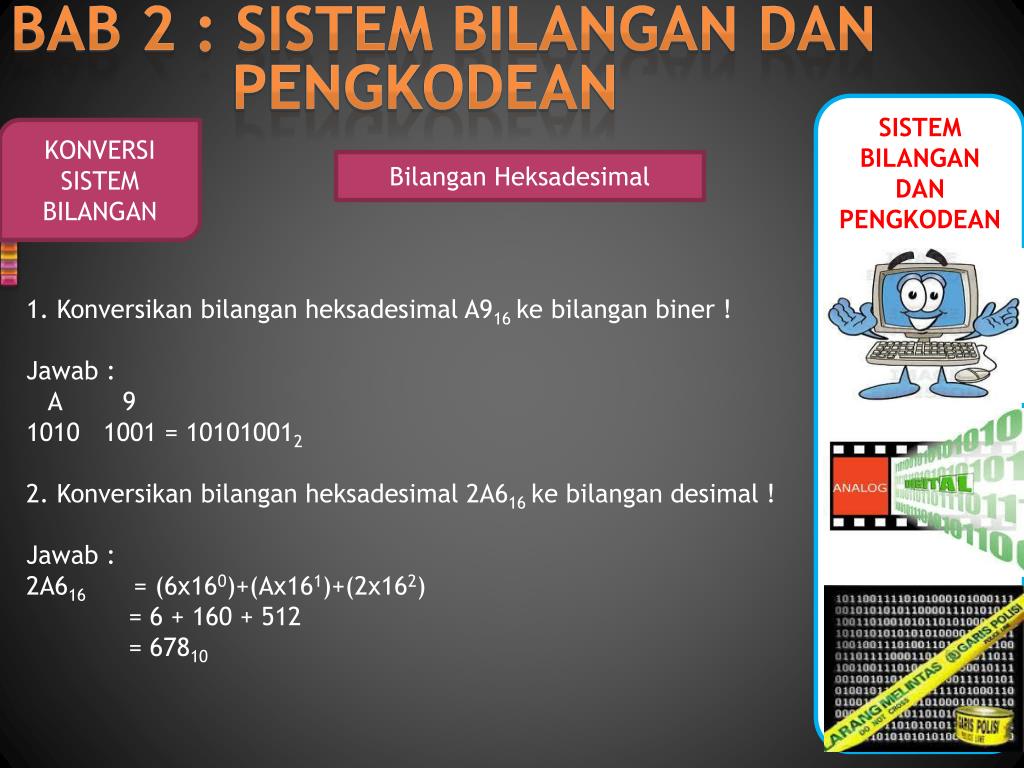

  21. BAB 2 : SISTEM BILANGAN DAN PENGKODEAN SISTEM BILANGAN DAN PENGKODEAN KONVERSI SISTEM BILANGAN BilanganHeksadesimal 1. Konversikan bilangan heksadesimal A916ke bilangan biner ! Jawab : A 9 1010 1001 = 101010012 2. Konversikanbilanganheksadesimal 2A616kebilangandesimal ! Jawab : 2A616= (6x160)+(Ax161)+(2x162) = 6 + 160 + 512 = 67810
