LÁTÁS FIZIOLÓGIA IV.RÉSZ

1. LÁTÁS FIZIOLÓGIAIV.RÉSZ Dr Wenzel Klára egyetemi magántanár Budapesti Műszaki és Gazdaságtudományi Egyetem Budapest, 2008

2. A színes látás; a színtévesztés; a színtévesztés korrekciója A 4.rész tartalma: Miért fontosak a színek? Mi a szín? (MSz 9620) A szubtraktív színkeverés Az additív színkeverés A színtévesztés A színtévesztés mérési módszerei A színtévesztés korrekciója

3. Miért fontosak a színek? A külvilág információit érzékszerveink közvetítik felénk: • Színes látás 90 % • Hallás 6 % • Szaglás 2 % • Tapintás 1 % • Ízlelés 1 %

4. A színek segítik a biztonságos közlekedést

5. A színek gyönyörködtetnek

6. A színek fokozzák étvágyunkat

7. A színek segítenek eligazodni a világban

8. A színek erősen hatnak hangulatainkra

9. Az arc színéből következtethetünk mások hangulatára

10. …és jellemére.

11. Mi a szín? (MSz 9620) • Fizika: a szín meghatározott hullámhosszúságú (380 nm-től 780 nm-ig terjedő) fény.(„Inger”) • Fiziológia: a szín a látás érzékszervében (a szemben) egy vagy több fénysugár által kiváltott ingerület.(„Ingerület”) • Pszichológia: a szín a látószerv idegpályáin továbbított ingerületek által az agykérgi látóközpontban létrejött érzet. („Színérzet”)

12. A szubtraktív színkeverés Fizikai jelenség. A fény és az anyag kölcsönhatásai révén jön létre.

13. Színes szűrők színének szubtraktív keveréke F0(l) belépő fény spektrális energia eloszlása F1(l), F2(l) átmenő fény spektrális energia eloszlása t1(l), t2(l) szűrők spektrális transzmissziója te(l) a két szűrő színének szubtraktív keveréke

14. Színes fény, színes felület és színszűrő színének szubtraktív keveréke

15. A színes fény spektrális energia eloszlása

16. A színes felületek spektrális reflexiója

17. A színszűrők spektrális transzmissziója

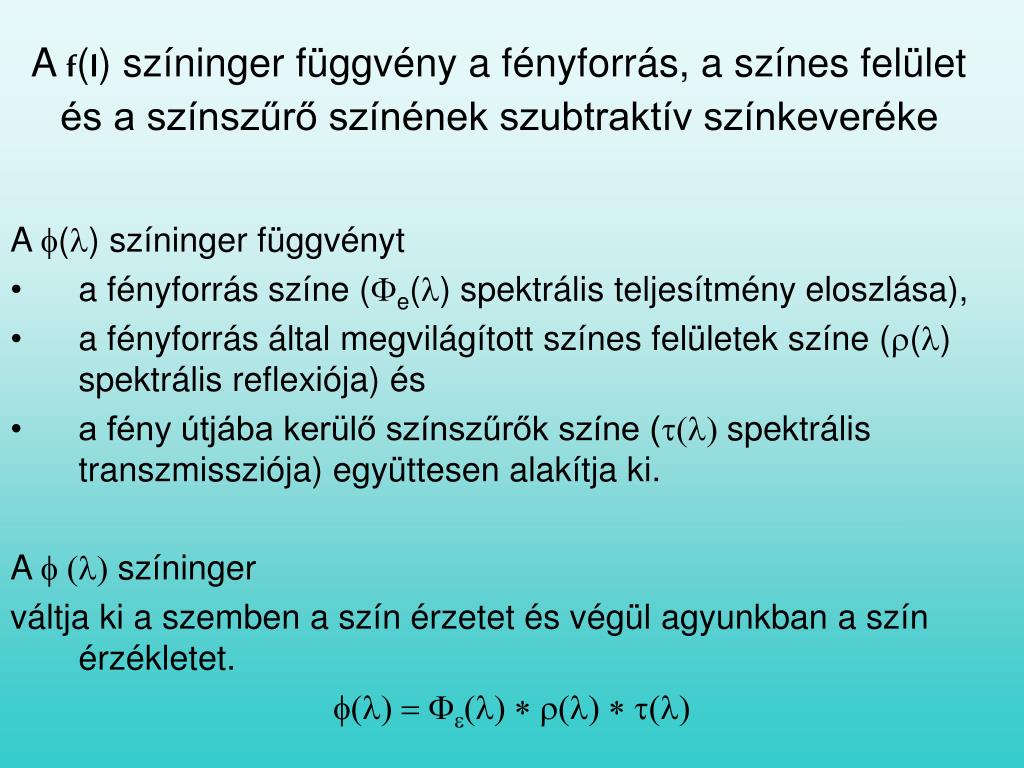

18. A f(l) színinger függvény a fényforrás, a színes felület és a színszűrő színének szubtraktív színkeveréke A f(l) színinger függvényt • a fényforrás színe (Fe(l) spektrális teljesítmény eloszlása), • a fényforrás által megvilágított színes felületek színe (r(l) spektrális reflexiója) és • a fény útjába kerülő színszűrők színe (t(l) spektrális transzmissziója) együttesen alakítja ki. A f (l) színinger váltja ki a szemben a szín érzetet és végül agyunkban a szín érzékletet. f(l) = Fe(l) * r(l) * t(l)

19. A szubtraktív színkeverés alapszínei Alapszínek: • Sárga: Y • Lila: M • Türkiz: C

20. Szubtraktív színkeverés a szubtraktív alap-színekkel (példa)

21. Szubtraktív színkeverésA kétkomponensű szubtraktív alap színek keveréke egykomponensű lesz

22. A CMY(K) színrendszerek Alapszínek: türkiz, lila, sárga; cyan, magenta, yellow; C, M, Y. K a fekete szín (a szubtraktíven kevert fekete szín nem eléggé sötét!) A többi szín: Az alapszínek szubtraktív keveréke Pl: Akvarell festés Színes fametszetek, rézmetszetek

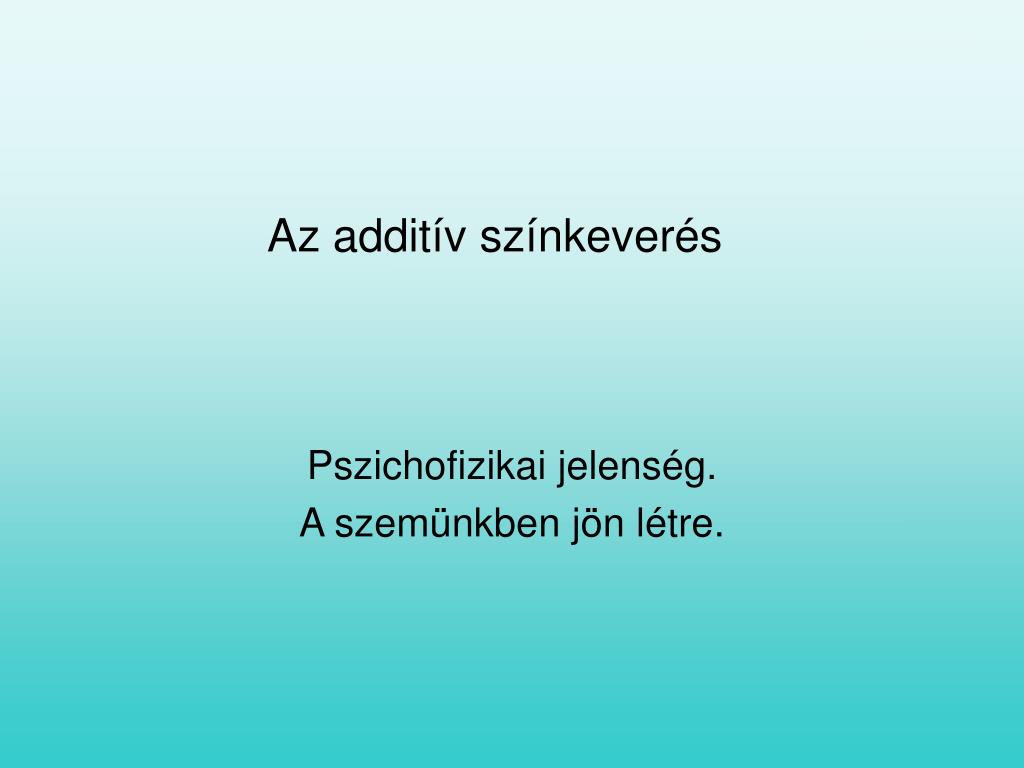

23. Az additív színkeverés Pszichofizikai jelenség. A szemünkben jön létre.

24. Az additív színkeverés:összeadás a szemben • Időosztásos módszer pl.: Maxwell-tárcsa • Felületosztásosmódszer pl.: Színes TV, színes fénykép • Egymásra vetítés módszere

25. Alapszínek: Vörös: R Zöld: G Kék: B Az additív színkeverés

26. Additív színkeverésAz egykomponensű additív alap színek additív keverése kétkomponensű színeket eredményez

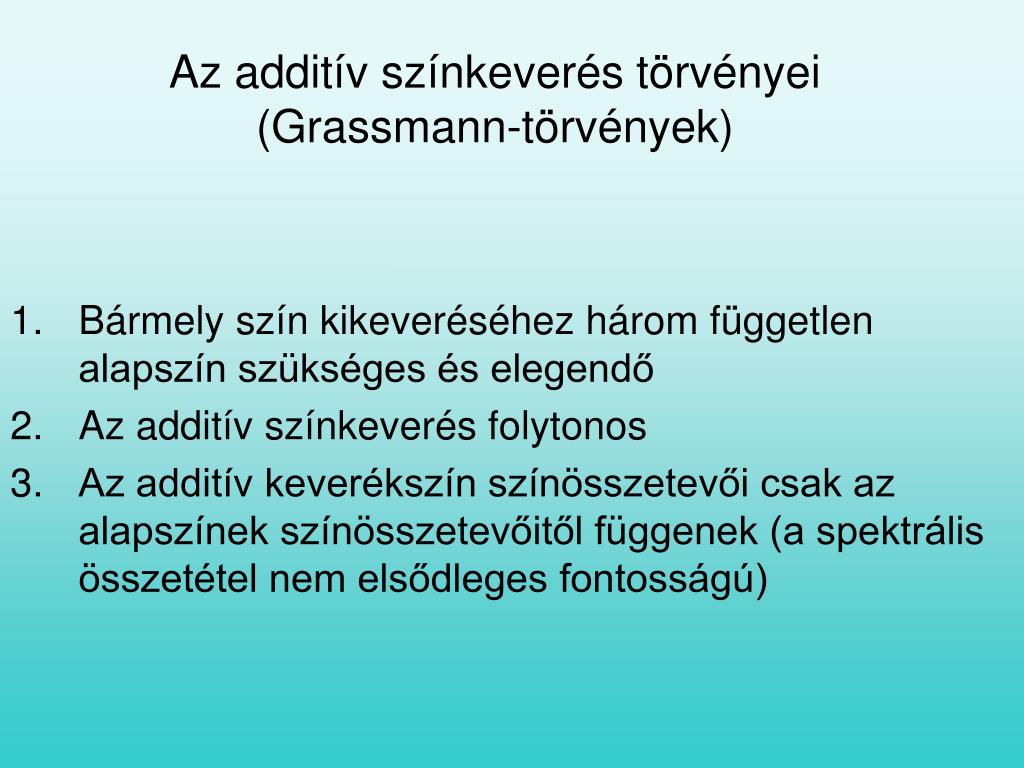

27. Az additív színkeverés törvényei(Grassmann-törvények) Bármely szín kikeveréséhez három független alapszín szükséges és elegendő Az additív színkeverés folytonos Az additív keverékszín színösszetevői csak az alapszínek színösszetevőitől függenek (a spektrális összetétel nem elsődleges fontosságú)

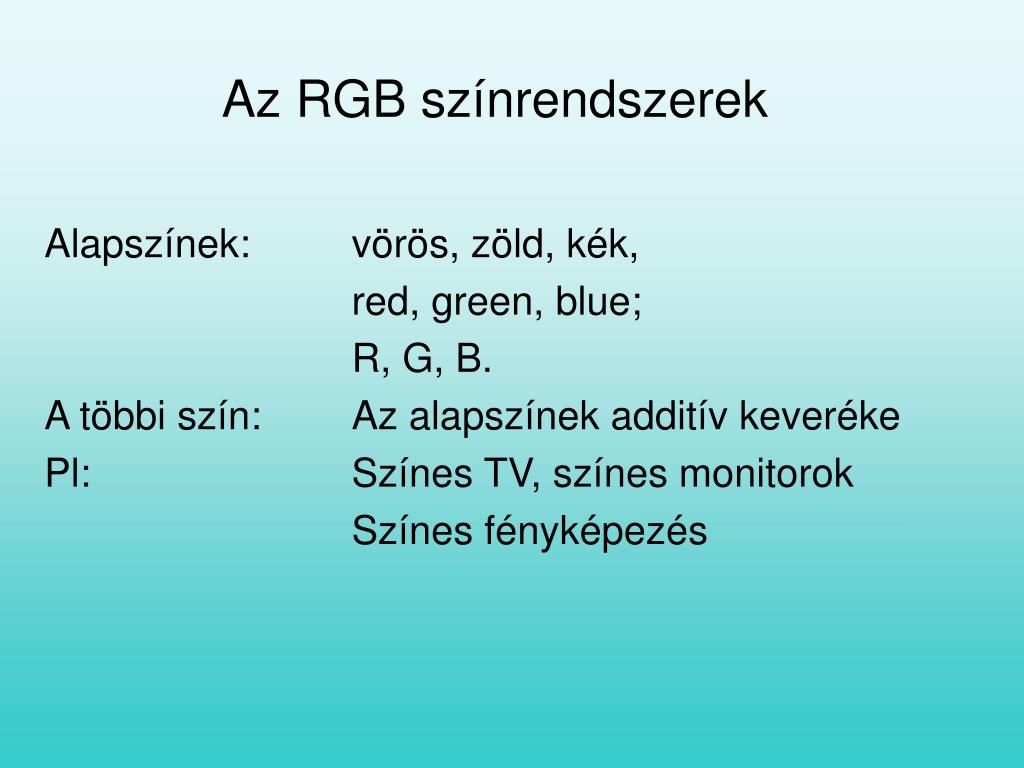

28. Az RGB színrendszerek Alapszínek: vörös, zöld, kék, red, green, blue; R, G, B. A többi szín: Az alapszínek additív keveréke Pl: Színes TV, színes monitorok Színes fényképezés

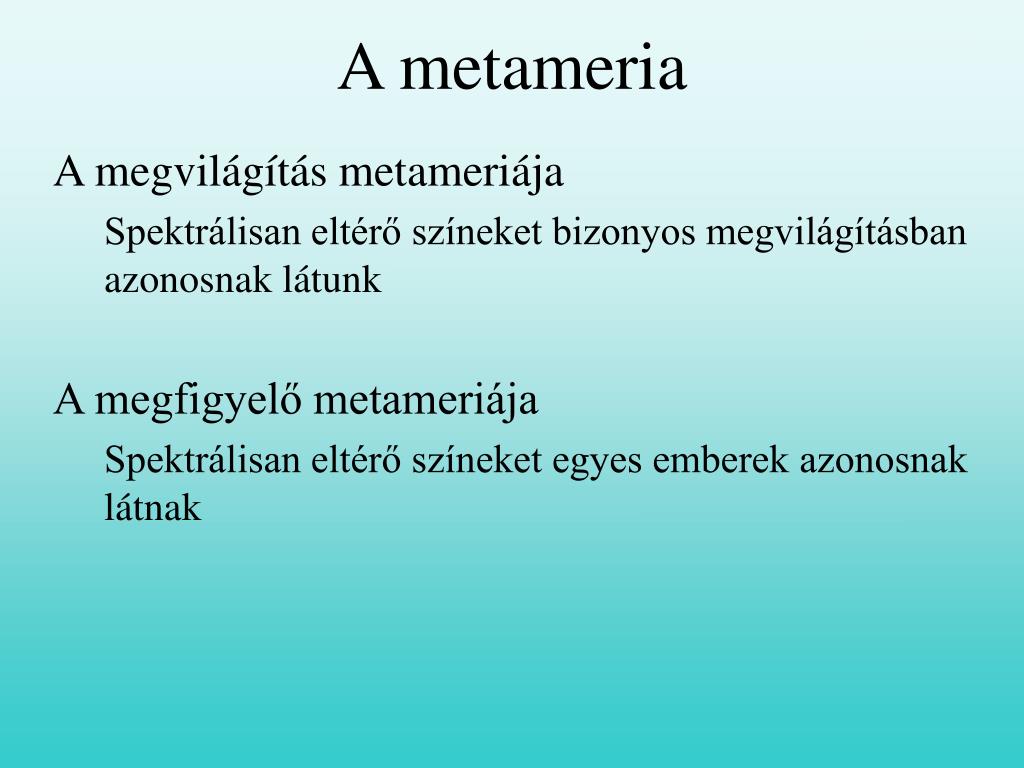

29. A metameria A megvilágítás metameriája Spektrálisan eltérő színeket bizonyos megvilágításban azonosnak látunk A megfigyelő metameriája Spektrálisan eltérő színeket egyes emberek azonosnak látnak

30. A színtévesztés

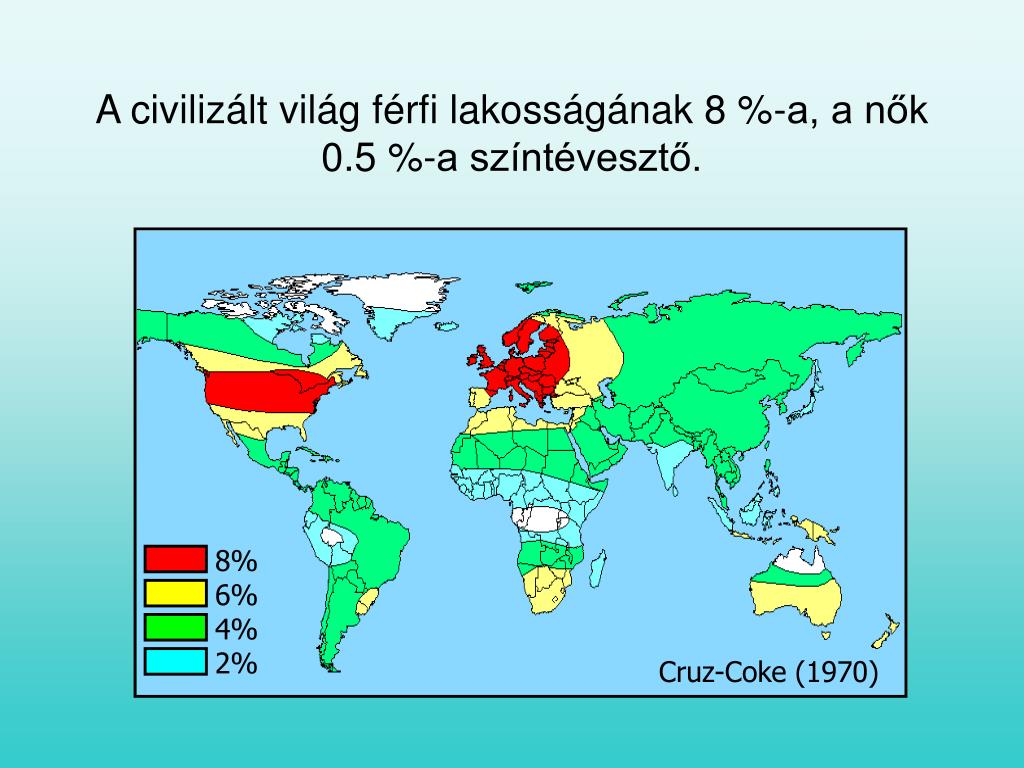

31. 8% 6% 4% 2% Cruz-Coke (1970) A civilizált világ férfi lakosságának 8 %-a, a nők 0.5 %-a színtévesztő.

32. Szobafestő és mázoló Kozmetikus Fodrász Sebészorvos Fogorvos Lakberendező Kirakatrendező Szakács Keramikus Gyógyszerész Pszichológus Nyomdász Számítógépes lap-szerkesztő Térképész Vegyész Villanyszerelő Szőnyegszövő Több, mint 100 szakmában vannak hátrányos helyzetben a színtévesztők. Pl:

33. Mit látnak a színtévesztők? Keesebb színárnyalatot (a színdiszkrimináció hibája) Festmény és egy színtévesztő által készített másolat

34. Mit látnak a színtévesztők? Piros helyett zöldet vagy zöld helyett pirosat (a szín identifikáció hibája) Festmény és egy színtévesztő festőművész által készített másolat

35. Rafael Madonna képét a színtévesztő festő az eredetinél nemcsak színeiben, de részleteiben is szegényesebben másolta leKevesebb részletet (a felodás hibája)

36. A színes látás legfontosabb jellemzői : 1.A szín diszkrimináció Két, egymáshoz nagyon hasonló szín mgkülönböztetése 2.A szín identifikációA színek helyes megnevezése 3.A színes feloldásKét, egymáshoz térben közel álló kép részlet megkülönböztetése a színbeli eltérések segítségével

37. A színtévesztők színes látásának jellemzői : 1.A szín diszkrimináció Romlik; több millió színárnyalat helyett csak néhány százat tudnak megkülönböztetni. A barnát és a sötétzöldet általában összetévesztik. A halvány zöldet, a halvány rózsaszínt és a fehéret nem tudják megkülönböztetni. 2.A szín identifikációRomlik; az élénk, tiszta színeket felismerik, de a finom, pasztell színeket alig tudják megnevezni. 3.A színes feloldásRomlik, csak a sötét-világos kontrasztokat látják jól, a színes kontrasztokat nem.

38. A színtévesztés oka

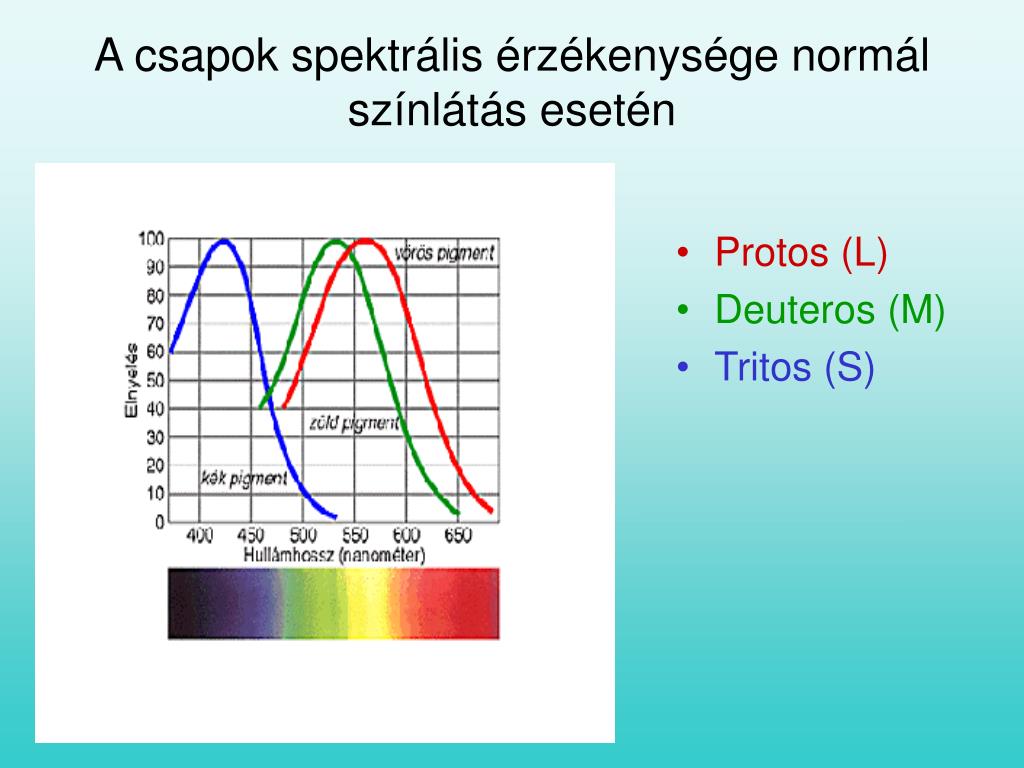

39. A csapok spektrális érzékenysége normál színlátás esetén • Protos (L) • Deuteros (M) • Tritos (S)

40. A színtévesztők csapjainak hibás a spektrális érzékenysége:

41. A színtévesztés mérése • Mindhárom jellemzőt meg kell vizsgálni • Legalább két független mérési módszert kell alkalmazni

42. A színtévesztés mérése Mérőműszerek • Anomaloszkóp • PDT színlátás vizsgáló műszer Tesztek • Pszeudoizokromatikus tesztek • Szín megkülönböztető vagy sorba rendező tesztek • Lantern teszt • Diagnosztizáló Atlasz

43. Az anomaloszkópok • Nagel-anomaloszkóp (Schmidt-Haensch) • Heidelbergi anomaloszkóp (Oculus) • HMC anomaloszkóp (Oculus) • TOMEY anomaloszkóp

44. A Heidelbergi anomaloszkóp

45. Az anomaloszkópos mérés diagnózisa 1 normál színlátás 2 protanomália 3 protanópia 4 deuteranomália 5 deuteranópia 6 akromatopszia

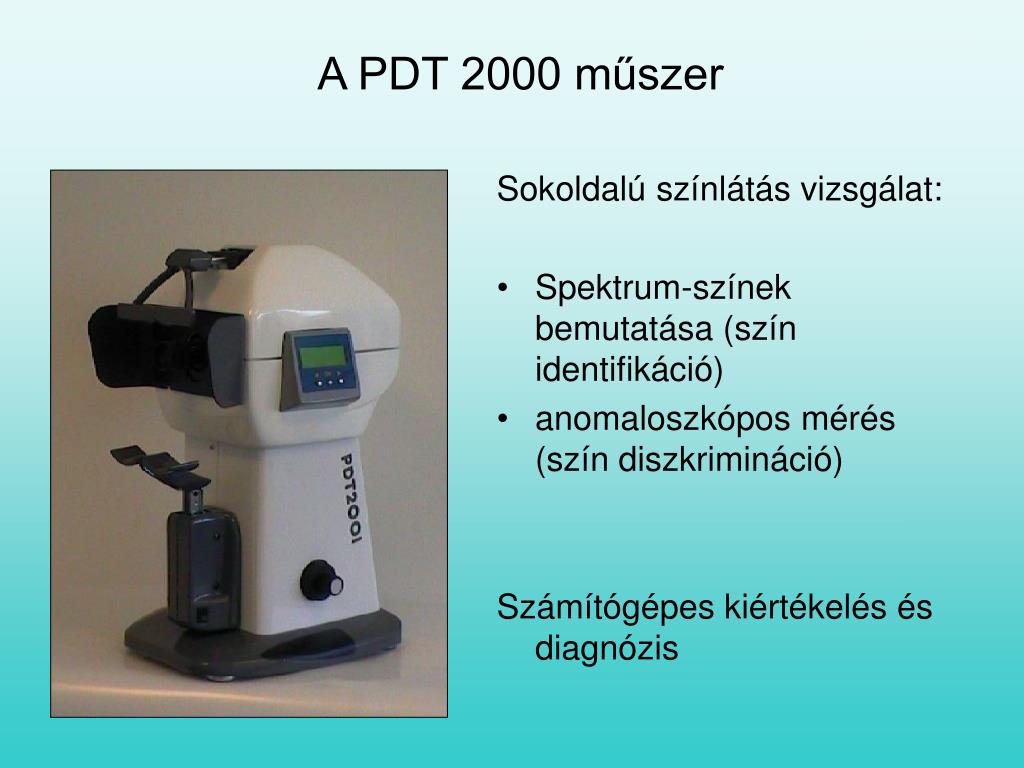

46. A PDT 2000 műszer Sokoldalú színlátás vizsgálat: • Spektrum-színek bemutatása (szín identifikáció) • anomaloszkópos mérés (szín diszkrimináció) Számítógépes kiértékelés és diagnózis

47. A pszeudoizokromatikus tesztek • Ishihara teszt (japán) • Velhagen teszt (német) • Dvorine teszt (amerikai) • Rabkin teszt (orosz)

48. Ishihara teszt-ábrák(Jogosítási vizsgálatok; csak azt lehet megállapítani, hogy színtévesztő valaki, vagy nem)

49. Szín megkülönböztető vagy sorba rendező tesztek • Farnsworth D15 teszt • Desaturated teszt • Farnsworth-Munsell 100 Hue teszt

50. A Farnsworth-Munsell 100 Hue teszt(profi színszakemberek tesztelése)
