Presentation Transcript

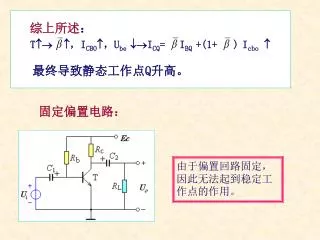

  1. 综上所述： 最终导致静态工作点Q升高。 T ，ICBO，Ube ICQ= IBQ +(1+ )Icbo 固定偏置电路： 由于偏置回路固定，因此无法起到稳定工作点的作用。

  2. I1 (二) 共射偏置电路 此电路又称射 极偏置电路 • 分压式电流负反馈稳定偏置电路如图所示:（稳定工作点） • 组成： • Rb1和Rb2系偏置电阻。 • C1 、C2是耦合电容。 • RC是集电极负载电阻。 • Re是发射极电阻， • Ce是Re的旁路电容。 UB • 图中作如下假设： (1).设I1>> IbQ， IbQ=0。 共射偏置电路 • (2). UB为Rb1. Rb2分压而得 • 此电路具有稳定工作点的作用。 （动画3-5）

  3. UCE IeQ 1.静态分析 • 电路的直流通路如图所示： 静态计算如下： UB UB= UCC Rb2 / (Rb1+Rb2) IEQ=(UB－UBE)/ Re ICQ IEQ IBQ= IEQ / 基本放大电路的直流通路 UCE=UCC－ICQRc－IEQRe= Ucc－ICQ(Rc+Re)

  4. 2. 动态分析 根据图画微变等效电路，有: (1)求h参数： （2）电压增益： （3）输入电阻：

  5. RS （4）输出电阻： • 根据求输出电阻的原理，应将微变等效电路的输入端短路，保留信号源内阻。 • 将负载开路。在输出端加一个等效的输出电压。 可得: Ro = rce∥Rc≈Rc RO

  6. 第四节 共集组态基本放大电路 共集电极组态基本放大电路如图(a)所示： (a)共集组态放大电路 (b) 直流通道

  7. IBQ IEQ UCE (1)直流分析 直流通道如图，则有： UB = UCCRb1/ (Rb1 +Rb2) UB IEQICQ ( UB－UBE)/ Re; IBQ = ICQ/  UCE= UCC－IEQRe = UCC－ICQRe

  8. Ri’ (2)交流分析 CC放大电路的微变等效电路如图所示。 ①电压增益: Io R’L = RL //Re ②输入电阻 Ri’=Rb1// Rb2 //[hie +(1+hfe)R’L )] RL’ CC组态微变等效电路

  9. ③输出电阻 输出电阻可由图求出: RS’ RO 求Ro的微变等效电路 (动画3-6) 很小

  10. 第五节 共基组态基本放大电路 • 共基组态放大电路如图所示。 共基组态放大电路 共基电路的直流通道 (1)直流分析（与共射组态相同）

  11. ①电压增益 ②输入电阻 Ri = hie /(1+hfe)∥Re ≈hie /(1+hfe) ③输出电阻 Ro ≈RC (2)交流分析 与共射极相同， 符号相反。 共基极组态放大电路的微变等效电路如图所示： RO CB组态微变等效电路 例题演示

  12. 第六节 多级放大电路 ——极间耦合方式 一、 多级放大电路概述 二、 各种耦合方式及特点 三、 多级放大电路电压增益的计算

  13. 一、多级放大电路概述 (一) 极间耦合方式 • 实用放大器由多极放大电路组成，前一级的输出通过一定的方式接到下一级；称为连接方式——极间耦合。 • 放大电路的级间耦合应满足条件: • 必须要保证信号的传输； • 保证各级的静态工作点正确。

  14. (二) 零点漂移 (1).零点漂移: 三极管的工作点随时间而逐渐偏离原有静态值的现象——零点漂移。 • 产生零点漂移的主要原因是温度,所以经常用温度漂移来表示。

  15. 二 各种耦合方式及特点 （一）阻容耦合: 级间采用电容耦合。 • 电容的作用： • 传送交流信号；阻隔直流。 • 与下级输入电阻构成阻容耦合。 阻容耦合放大电路 特点： 1.电路简单、各级工作点相互独立。（优点） 2.不能传送直流及变化缓慢的信号；且不宜集成（缺点）

  16. （二） 变压器耦合 • 两级间利用变压器来传送信号的耦合方式称变压器耦合。 变压器耦合的特点： 1.变压器耦合可隔除直流，传递一定频率的交流信号，因此各级的 Q 互相独立。 2.可以实现输出级与负载的阻抗变换，以获得有效的功率传输。 变压器耦合放大电路

  17. 变压器耦合阻抗变换的原理如图。 • 理想条件下，变压器原副边的匝数比为： N1 / N2 =U1 / U2; N2 /N1=I1 / I2; U1 =U2 N1 / N2 I1 = I2 N1 / N2 RL’ RL’ = U1 / I1 =(N1 / N2 ) 2RL = n2RL 变压器的阻抗变换 • 可通过调整匝比 n 使原、副端阻抗匹配。

  18. (三) 直接耦合放大电路 • 两级间不采用任何器件，直接相连的耦合方式称直接耦合。 1.直接耦合的特点： (1).直接耦合电路简单、便于集成，且可传送直流或变化缓慢的信号。（优点） (2).直接耦合使各放大级的工作点互相影响。 (3).温度漂移严重。（逐级放大；采用差放可解决） 直接耦合放大电路

  19. 2.直接耦合放大电路的问题： (1).若e2直接接地：会造成T1管饱和。 (2).接电阻Re： • 集电极电位会逐级提高， • 后面放大级要加入更大的射极电阻而无法设置正确的工作点。 • 只适用级数较少的电路。 e2 • 解决方法：采用二极管、稳压管或采用NPN+PNP组合电平移动直接耦合放大电路。

  20. NPN+PNP组合电平移动直接耦合放大电路 • 级间采用NPN管和PNP管搭配的方式，如图所示。 • 由于NPN管集电极电位高于基极电位，PNP管集电极电位低于基极电位， • 它们的组合使用可避免集电极电位的逐级升高。 图07.03 NPN和PNP管组合

  21. Io Ii + RL Uo Ui RL D1 D2 - E1 E2 (四) 光电耦合放大电路 • 两级间利用光电耦合器来传送信号的耦合方式称光电耦合。 1.原理： 采用发光二极管和光敏二极管构成； • 输入电压使D1发光； • 光使D2产生电流，输出Uo 2.光电耦合的特点： 抗干扰性强。（干扰信号不能产生持续的电流、单相传输、输入输出不共地解决地线干扰）

  22. 二 多级放大电路电压增益的计算 多级放大电路的增益： • 求分立元件多级放大电路电压增益有两种方法: • (1).输入电阻法: • 将后一级的输入电阻作为前一级的负载。 • 即将第二级的输入电阻与第一级集电极负载电阻并联。

  23. (2).开路电压法: • 将后一级与前一级开路，计算前一级的开路电压增益和输出电阻，并将其作为信号源内阻加以考虑，共同作用到后一级的输入端。 • (即将前一级输出电阻看成后一级的信号源内阻)

  24. 现以两级放大电路为例说明：参数如图所示。 • 已知三极管的参数为: • hfe1= hfe2 =hfe=100; UBE1=UBE2=0.7V。 • 试计算总电压增益。 • 分别用输入电阻法和开路电压法计算。 图 两级放大电路计算例

  25. (一)用输入电阻法求电压增益 （1）求静态工作点 UB= Ec Rb2 / (Rb1+Rb2) IEQ=(UB－UBE)/ Re1 ICQ IEQ =0.93mA IBQ= ICQ /=9.3A UCEQ1=Ec－ICRc－IEReEc－IC(Rc+Re)=4.7V

  26. 接前

  27. （2）求电压增益 • 先计算三极管的输入电阻: • 再计算电压增益:

  28. 如求从US算起的电压增益，需计算第一级的输入电阻如求从US算起的电压增益，需计算第一级的输入电阻 Ri1 =hie1 // Rb1 // Rb2 =3.1//51//20 =3.1//14.4=2.55k

  29. (二) 用开路电压法求电压增益 • 第一级的开路电压增益

  30. 因此：

  31. 小 结 • 晶体三极管是电流控制元件，通过控制基极电流或射极电流可以控制集电极电流。 • 要使三极管正常工作并有放大作用，管子的发射结必须正向偏置，集电结必须反向偏置。 • 三极管的特性可用输入和输出特性曲线来表示，也可用特性参数来表示。主要的特性参数有：电流放大系数、，极间反向电流Icbo、Iceo，极限参数ICM、PCM和BUCEO。 • 放大电路的构成：①有源器件，如晶体管。②要保证有源器件能正常工作，既要有合适的静态工作点，又要使变化的信号能输入、放大、输出并基本不失真。

  32. 计算法 静态值 IBQICQUBEQUCEQ 画出电路的直流通路→ 图解法 小 结  放大电路的性能分析主要有静态分析和动态分析。 静态分析—求输入信号为零时，放大电路的工作状态。确定放大电路的静态值IBQ、ICQ、UCEQ,即静态工作点Q。静态工作点的位置直接影响放大电路的质量 分析方法： 动态分析—有输入信号Ui≠0时，放大电路的工作状态确定放大电路的放大倍数AU或AI输入电阻ri和输出电阻ro

  33. 画出电路的交流通路→ 三极管用微变等效电路代替 放大电路的微变等效电路 AU ri ro ri' ro'← hie← 小 结 动态的分析方法有：图解法和等效电路法。 图解法以器件的特性曲线为基础、直观、形象，主要用于分析放大器的大信号工作， 等效电路法以器件的交流信号模型为基础，是分析小信号放大电路的主要手段。低频h参数等效电路是小信号交流等效电路，在很多实际情况下，可根据简化条件，将hre和hoe忽略，只须用保留hfe和hie两个参数的简化等效电路即可获得所需精度

  34. 小 结 • 晶体三极管按其连接方式不同，可以有三种组态，即共射、共集、共基三种放大电路。 • 共射电路：较高电压和电流增益，输入与输出阻抗中等，输出电压与输入电压反相。 • 共基电路：电流增益小于或等于1，电压增益较大，输入阻抗低，输出阻抗高，输出电压与输入电压同相。 • 共集电路：电压增益小于或等于1，电流增益较大，输入阻抗高，输出阻抗低，输出电压与输入电压同相。 • 多级放大电路的耦合方式有直接耦合、阻容偶合、变压器耦合和光电耦合。 • 求解多级放大电路的增益时，必须考虑后级放大电路的输入电阻对前级放大电路的电压增益的影响。 • 总的放大增益等于各个单级增益的乘积。

  35. 重点难点 重点：三种基本放大电路（CE、CC、CB）的分析方法及各自特点。 难点：1.三极管载流子的传输规律； 2.静态工作点与波形失真； 3.多级放大电路的分析。
