Presentation Transcript


Kondenz ci s s h t v zell t si rendszer

Kondenzációs és hűtővízellátási rendszer


H elvon si h m rs klet

Hőelvonási hőmérséklet


Kondenz tor t pusok

Kondenzátor típusok

  • Keverő (közvetlen érintkezés)

    • csepegtető

    • tálcás

    • nyomásporlasztásos

      • filmes

      • cseppes

  • Felületi


Kever kondenz tor

Keverő kondenzátor


Kever kondenz tor a val s g

Keverőkondenzátor: a valóság


Filmes porlaszt s

Filmes porlasztás

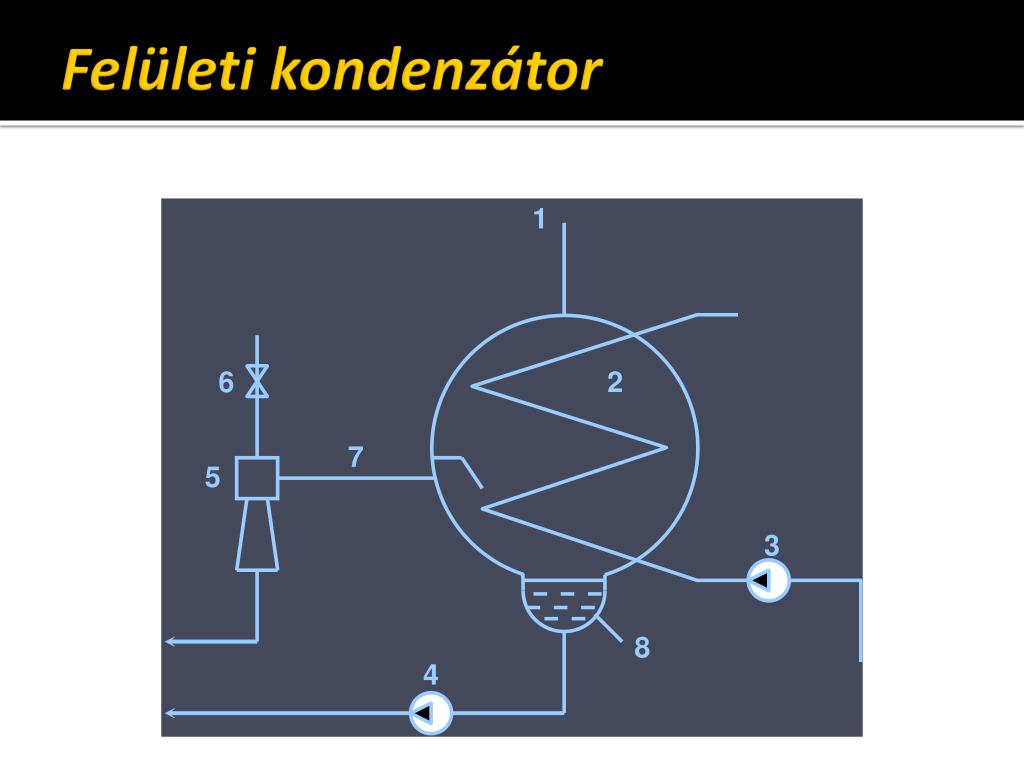

Fel leti kondenz tor

Felületi kondenzátor


Termikus folyamatok

Termikus folyamatok

Hőátvitel

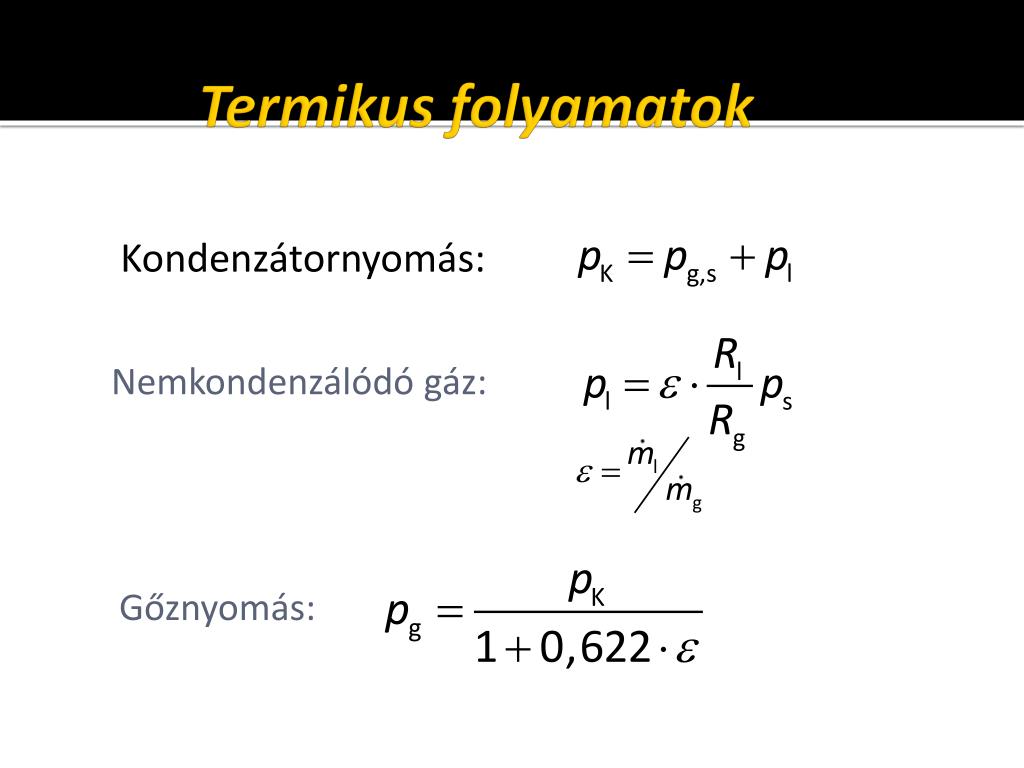

Termikus folyamatok1

Termikus folyamatok

Kondenzátornyomás:

Nemkondenzálódó gáz:

Gőznyomás:

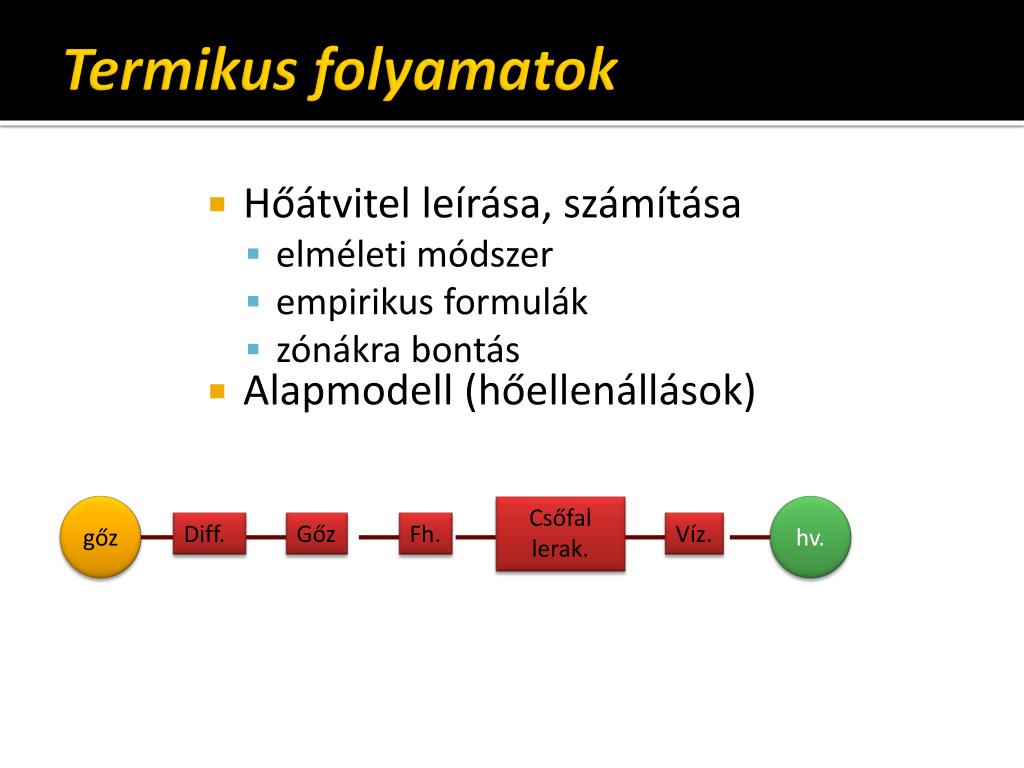

Termikus folyamatok2

Termikus folyamatok

  • Hőátvitel leírása, számítása

    • elméleti módszer

    • empirikus formulák

    • zónákra bontás

  • Alapmodell (hőellenállások)

gőz

Csőfal

lerak.

hv.

Diff.

Gőz

Fh.

Víz.


Termikus folyamatok3

Termikus folyamatok

  • Hőátviteli tényező


Termikus folyamatok4

Termikus folyamatok

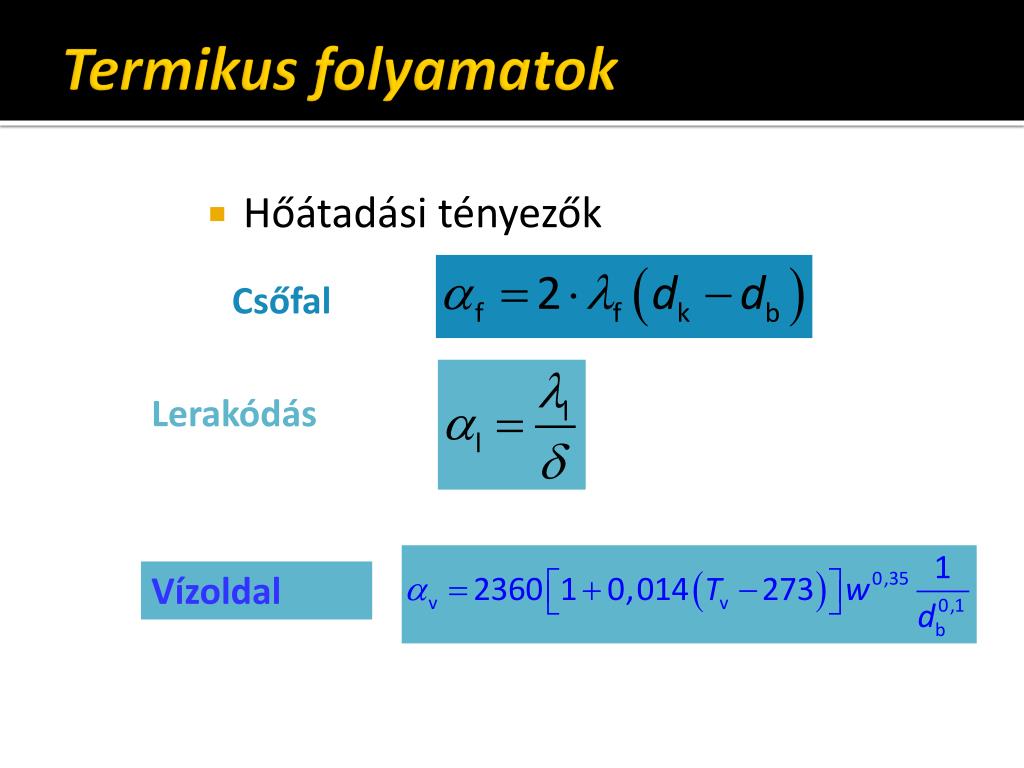

  • Hőátadási tényezők

Csőfal

Lerakódás

Vízoldal


Nyom slefut s

Nyomáslefutás


Anyag s energiam rleg

Anyag- és energiamérleg


H t v zig ny

Hűtővízigény


Kondenz torok m retez se

Kondenzátorok méretezése

Alapösszefüggés:

Fajlagos kondenzátor-terhelés


Kondenz tor t nyadatok

Kondenzátor - tényadatok

A 215 MW-os blokk kondenzátora, Φ=0,4


Kondenz torok szerkezete

Kondenzátorok szerkezete

Levegő elszívás: létfontosságú tudni, hol a hideg pont !!


Kondenz torok szerkezete1

Kondenzátorok szerkezete

Gáztalanítás

  • Pótvíz O2 :20 ppb

  • Tápvíz O2 : 5 ppb

  • Vezetőképesség: ~5 uS/cm

  • Fúvókás, tálcás és csepegtetős kialakítású rész lehet, és ezek kombinációja


Kondenz torok zemvitele

Kondenzátorok üzemvitele

  • Elpiszkolódás és lerakódások -> romló hatásosság, növekvő kond. nyomás

    • szervetlen anyagok: sók és szilikátok

    • szervesiszap

    • élőlények: csigák, kagylók, algák

  • Tisztítás

    • üzem közben

    • leállítással


Kondenz torok zemvitele1

Kondenzátorok üzemvitele

Tisztítási módok

  • Folyamatos tisztítás (üzem közben)

    • golyós

    • mozgó csőkefés

    • hidropneumatikus

  • Megállásos tisztítás

    • csőkefés

    • pneumatikus

    • csőfúrásos

    • szárításos

    • vegyszeres (sósavas)


Kondenz tor seg drendszerek

Kondenzátor segédrendszerek

  • Légszivattyú – vízsugaras: nem elterjedt


Kondenz tor seg drendszerek1

Kondenzátor segédrendszerek

  • Légszivattyú - gőzös


G zsug r l gszivatty

Gőzsugár-légszivattyú


V zig nyek s v zell t s

Vízigények és vízellátás


V zig nyek vesztes gek

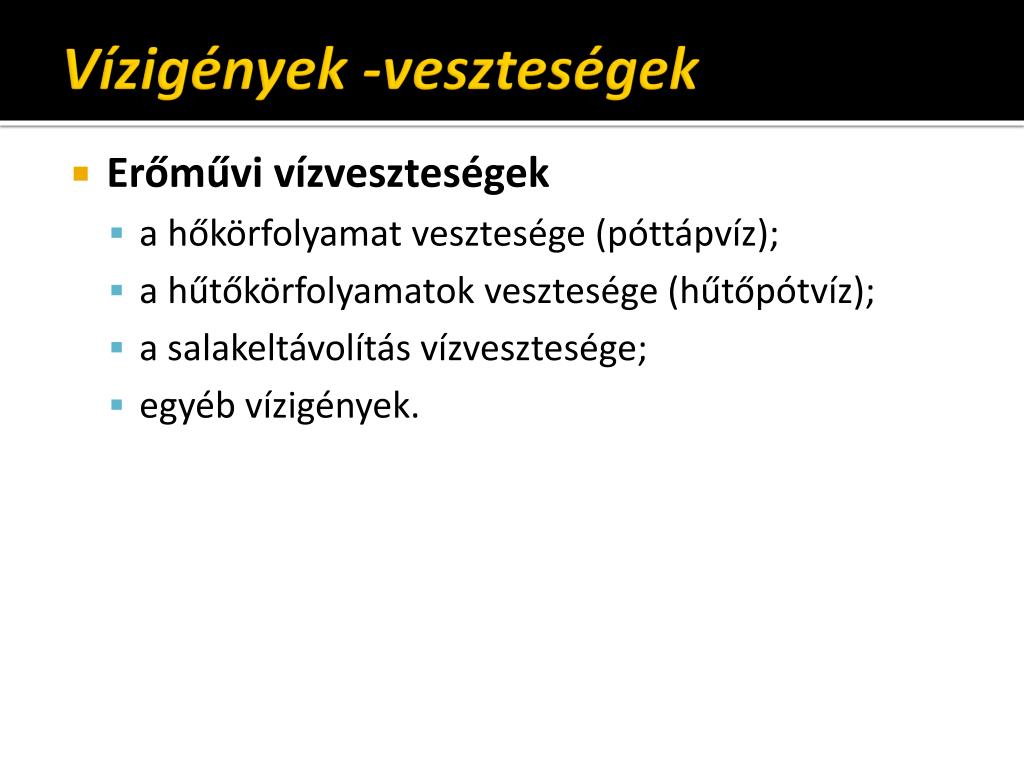

Vízigények -veszteségek

  • Erőművi vízveszteségek

    • a hőkörfolyamat vesztesége (póttápvíz);

    • a hűtőkörfolyamatok vesztesége (hűtőpótvíz);

    • a salakeltávolítás vízvesztesége;

    • egyéb vízigények.


V zvesztes gek

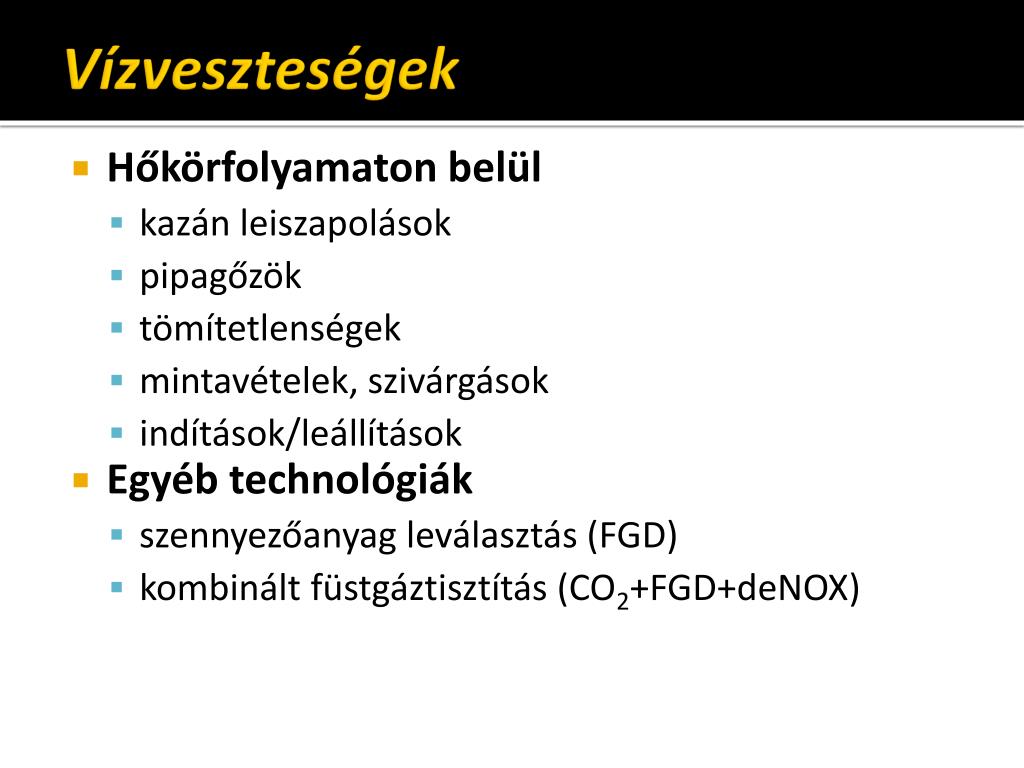

Vízveszteségek

  • Hőkörfolyamaton belül

    • kazán leiszapolások

    • pipagőzök

    • tömítetlenségek

    • mintavételek, szivárgások

    • indítások/leállítások

  • Egyéb technológiák

    • szennyezőanyag leválasztás (FGD)

    • kombinált füstgáztisztítás (CO2+FGD+deNOX)


V zig nyek k rfolyamat

Vízigények - körfolyamat


H t v z ig nyek

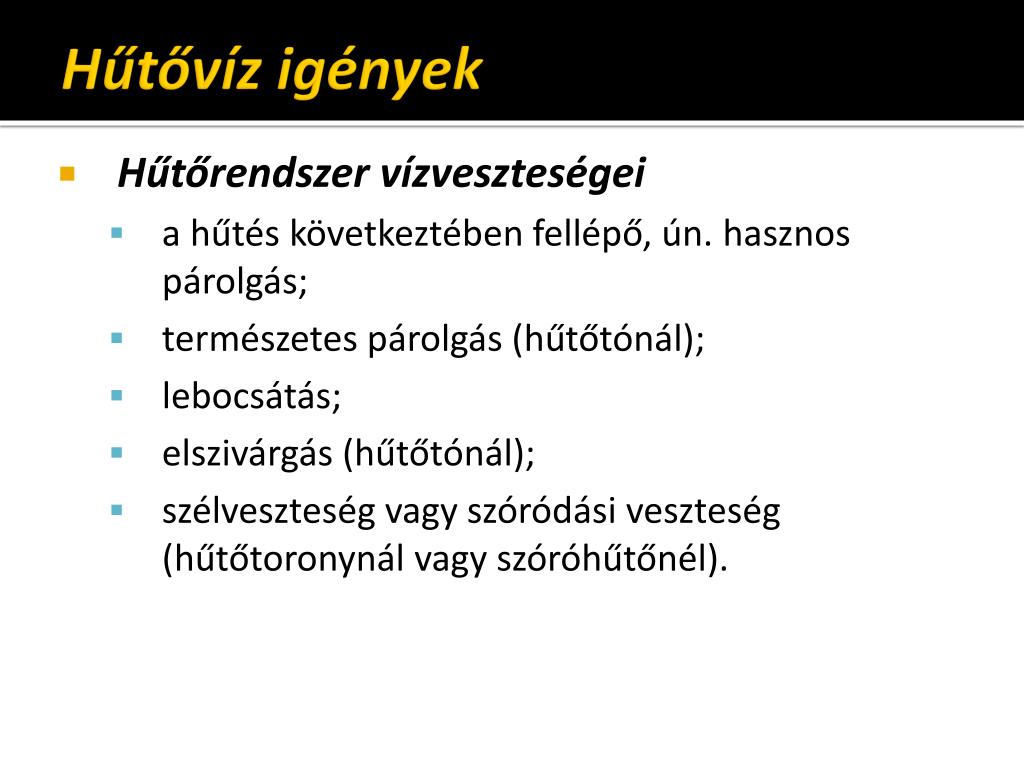

Hűtővíz igények

  • Hűtőrendszer vízveszteségei

    • a hűtés következtében fellépő, ún. hasznos párolgás;

    • természetes párolgás (hűtőtónál);

    • lebocsátás;

    • elszivárgás (hűtőtónál);

    • szélveszteség vagy szóródási veszteség (hűtőtoronynál vagy szóróhűtőnél).


H t v z ig nyek1

Hűtővíz igények

  • Hasznos párolgás

    • azonos a frissgőzmennyiséggel hűtőtoronynál

    • 60..35% hűtőtónál

  • Természetes párolgás

    • éves: 690 mm/a

    • negyedéves: 1700 mm/a

    • havi: 2050 mm/a


H t v z ig nyek2

Hűtővíz igények

  • Hűtőtó lebocsátás (elsózódás miatt)

  • Elszivárgás (hűtőtó)

ω=0..0,5 mm/d (kedvező geológia); ~2 (átlagos) >3 (kedvezőtlen)

Ató: tófelület km2-ben


V zforr sok

Vízforrások

  • Vízhozzáférési lehetőségek

    • források

    • kutak

      • talajvízkutak

      • artézi kutak

    • felszíni folyóvizek

    • tavak

    • tengerek és óceánok


V zforr sok t roz k

Vízforrások - tározók

Víztározó méretezése

Átlagos vízhozam = kivétel


V zforr sok t roz k1

Vízforrások - tározók

Részleges tározó

Kivétel < átlagos vízhozam


H t si rendszerek

Hűtési rendszerek

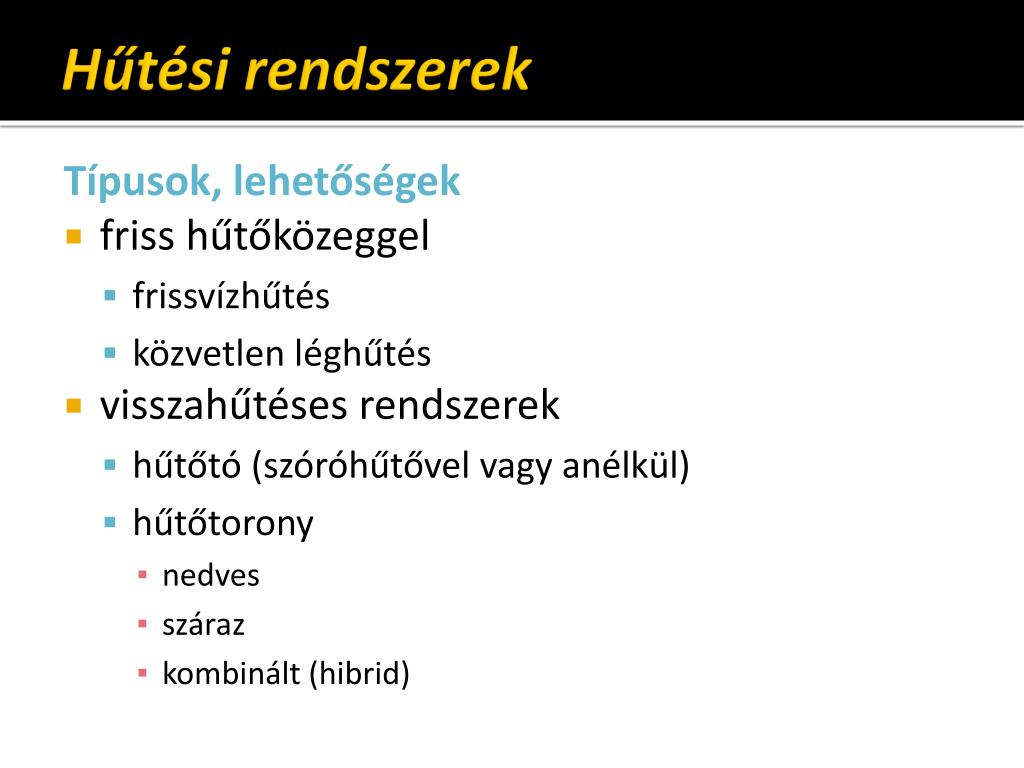

H t si rendszerek1

Hűtési rendszerek

Típusok, lehetőségek

  • friss hűtőközeggel

    • frissvízhűtés

    • közvetlen léghűtés

  • visszahűtéses rendszerek

    • hűtőtó (szóróhűtővel vagy anélkül)

    • hűtőtorony

      • nedves

      • száraz

      • kombinált (hibrid)


Frissv zh t s

Frissvízhűtés

Hűtési rendszer jellegzetes kialakítása


Frissv zh t s1

Frissvízhűtés

Vízkivételi mű (egylépcsős)


Kondenz ci s s h t v zell t si rendszer

Kétlépcsős vízkivételi mű


K zvetlen l gh t s

Közvetlen léghűtés

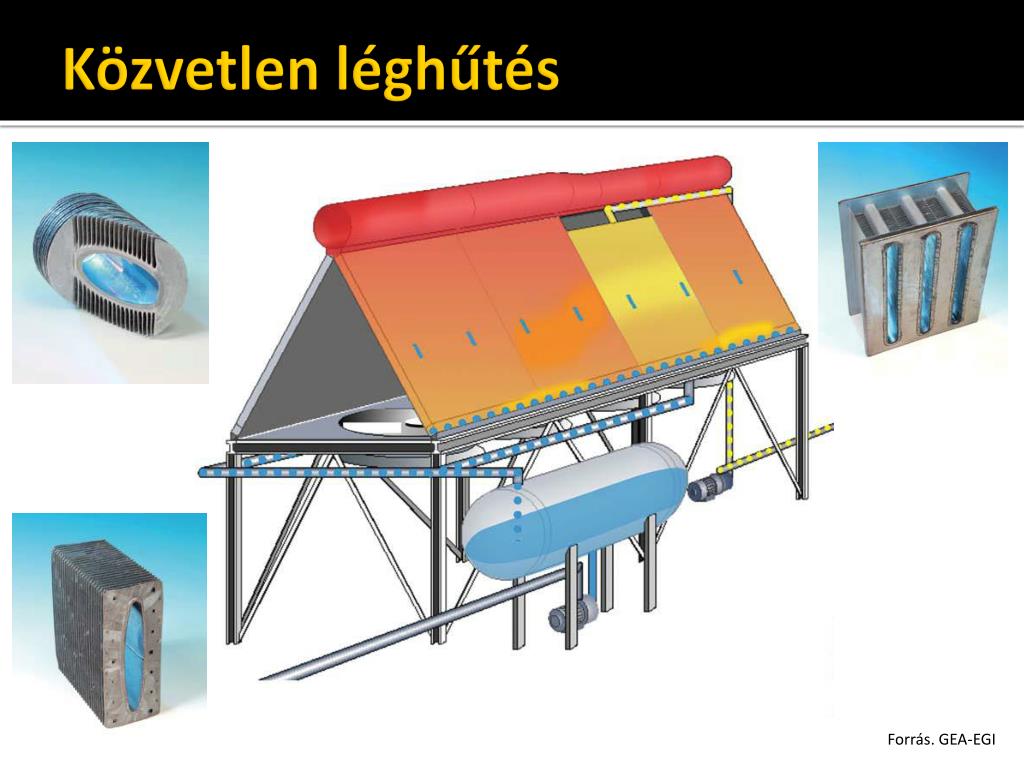

K zvetlen l gh t s1

Közvetlen léghűtés

Forrás. GEA-EGI


K zvetlen l gh t s acc

Közvetlen léghűtés (ACC)

  • Elhelyezés a turbina közelében

  • Nagy vákuum alatti térfogat

  • Mindig mesterséges huzatú, nyomott elrendezésű

  • Meleg levegő recirkuláció, szélre érzékeny

  • Olcsó(bb)

  • Konstrukciós megoldások különbözők lehetnek (single row, multirow, oval tube)


Kondenz ci s s h t v zell t si rendszer

Közvetlen léghűtés

Légkondenzátor (ACC, Air Cooled Condenser)

2×600 MW széntüzelésű erőmű

Datong Generation Co. Ltd., Kína


H t tavas h t s

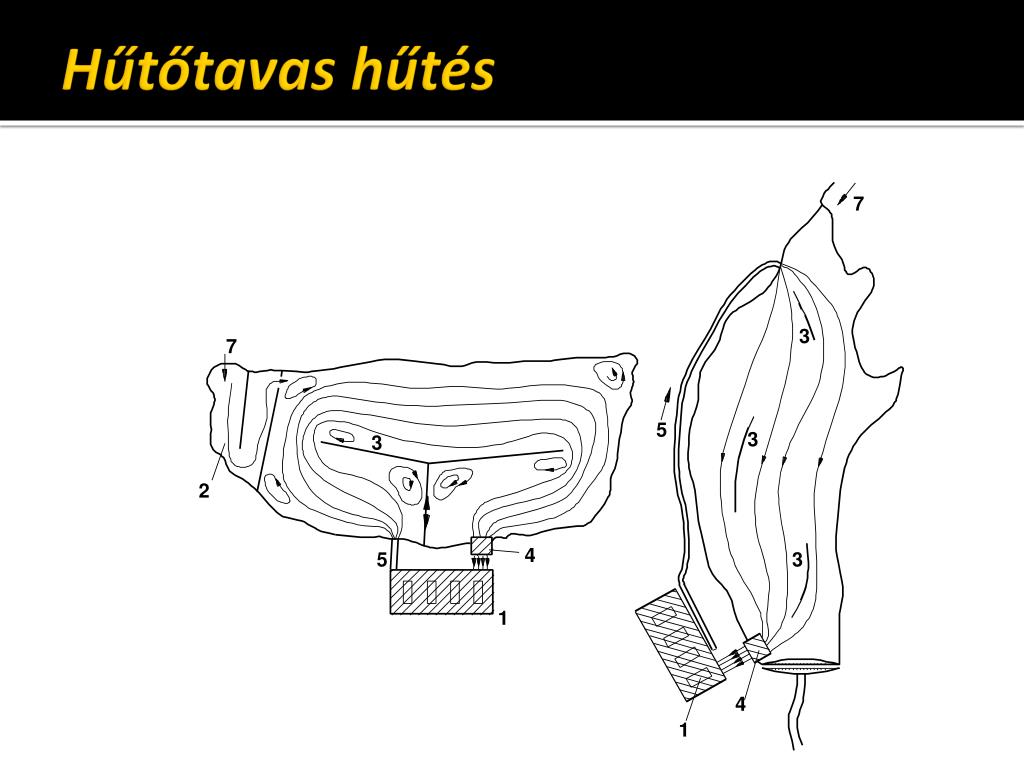

Hűtőtavas hűtés


H t tavas h t s1

Hűtőtavas hűtés

  • Felületnagyság

    • 1 MWel → 1 ha (0,01 km2) tófelület

  • Utánfolyás biztosítása

  • Szóróhűtő alkalmazása

  • Hidrobiológiai egyensúly

  • Mederkarbantartás

  • Vízminőség szabályozás (kondenzátorok miatt)


H t tavas h t s2

Hűtőtavas hűtés

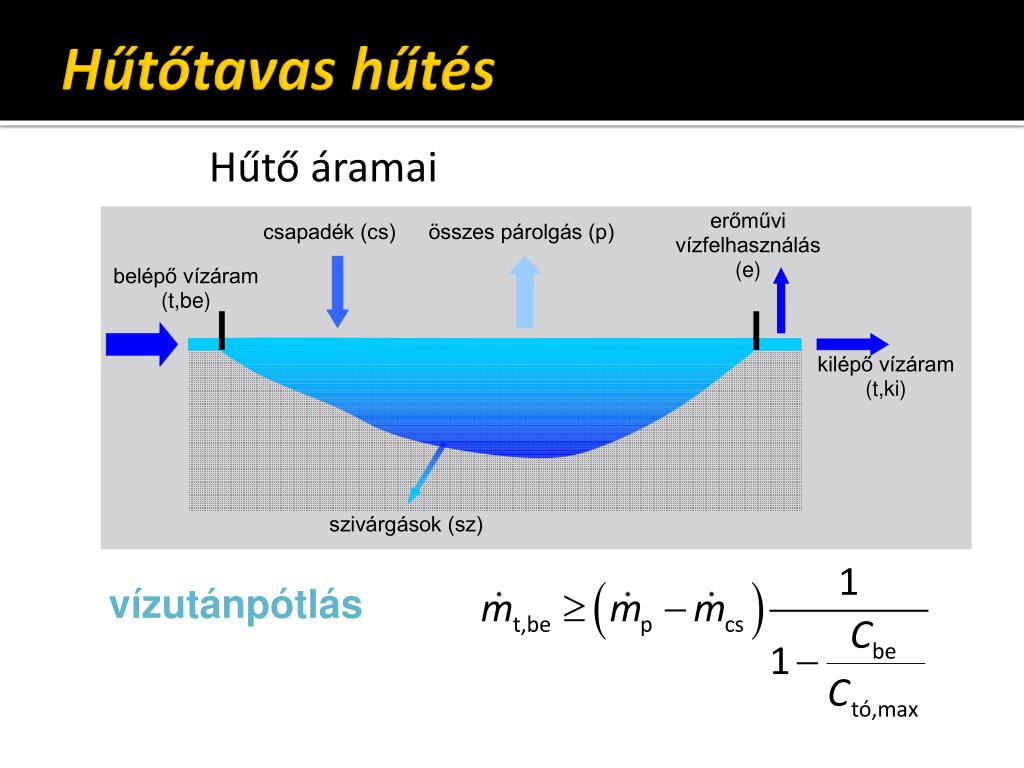

Hűtő áramai

vízutánpótlás

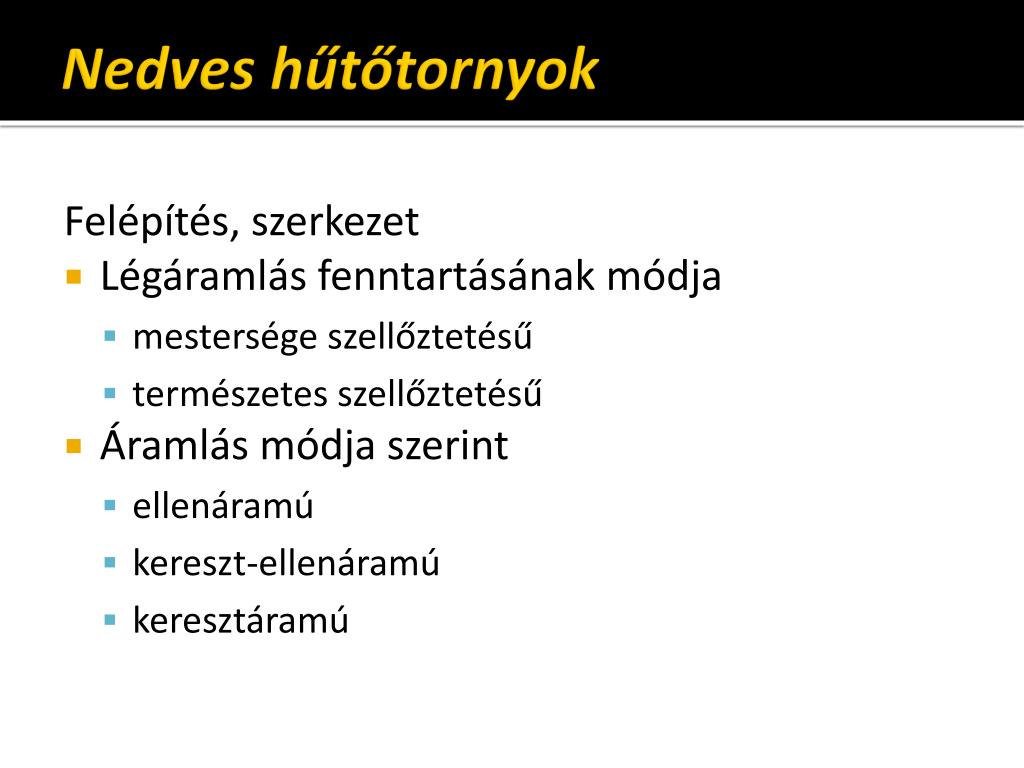

Nedves h t tornyok

Nedves hűtőtornyok

Felépítés, szerkezet

  • Légáramlás fenntartásának módja

    • mestersége szellőztetésű

    • természetes szellőztetésű

  • Áramlás módja szerint

    • ellenáramú

    • kereszt-ellenáramú

    • keresztáramú


Nedves h t tornyok1

Nedves hűtőtornyok

  • Betét lehet : filmképző (jobb, de nehezen tisztítható)cseppképző (rosszabb, de szétszedhető és tisztítható)nincs betét (Oroszország, fagyos területek)

  • A relatív páratartalom sokat számít!! (konvekció és párolgás aránya)

  • Méretezés (a táblánál)


Nedves h t tornyok2

Nedves hűtőtornyok

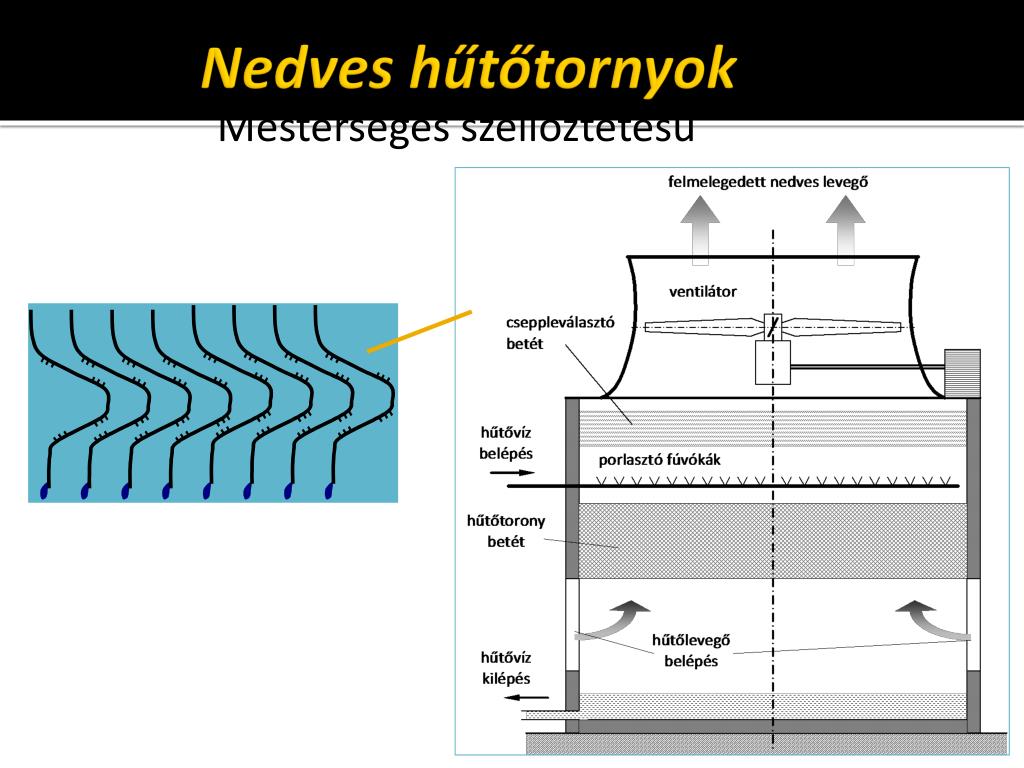

Mesterséges szellőztetésű


Nedves h t tornyok3

Nedves hűtőtornyok

Természetes szellőzésű


Nedves h t tornyok4

Nedves hűtőtornyok

Áramlási irányok


Nedves h t tornyok5

Nedves hűtőtornyok

Méretezés (Friedrich Merkel)

A levegőnedvesedik és melegszik:

A hűtővíz lehűl konvekció és párolgás által:


Nedves h t tornyok6

Nedves hűtőtornyok

Méretezés (Friedrich Merkel)

Az adiabatikus hűtőtoronyban:

A nedves levegő fajhője:

Levegőre a Lewis-szám:


Nedves h t tornyok7

Nedves hűtőtornyok

Méretezés (Friedrich Merkel)

Merkel-egyenlet:


Nedves h t tornyok8

Nedves hűtőtornyok

Méretezés gyártói nomogrammal (outdated)


Nedves h t tornyok9

Nedves hűtőtornyok

Melyiket válasszuk? Természetes vagy mesterséges szellőztetés?Kulcs: a nedves hőcserével kevésbé melegszik fel a levegő, mint szárazzal


Nedves h t tornyok10

Nedves hűtőtornyok

Üzemviteli-technológiai kérdések:

  • Vízveszteség-vízpótlás

    • természetes szellőzés: 1..3%

    • mesterséges szellőzés: 2..4%

  • vízkezelés (kémhatás!!)

  • leeresztés és pótvíz készítés (sókonc.!!)

  • fagyvédelem (szektorok kiszakaszolása, cellák kikapcsolása, fagyvédelmi körvezeték, nincs hűtőbetét, ?zsaluk?)


Heller forg rendszer

Heller-Forgó rendszer


Indirekt sz raz h t s

Indirekt száraz hűtés

GEA-EGI

Heller – rendszer: keverőkondenzátor + léghűtés

Forgó – féle apróbordás hőcserélők, jelenleg 6. generáció

A száraz hűtés kombinálható felületi kondenzátorral is

Önfogyasztás csökken, ha rekuperációs vízturbina van.

Fagymentesíteni igazán csak ezt a rendszert lehet.

Gebze I & II, Adapazari CCGT, Törökország, 3 x 777 MW


Indirekt sz raz h t s1

Indirekt száraz hűtés

Mesterséges szellőzésű száraz hűtőtorony

Modugno CCGT, 800 MW, keverőkondenzátorral.


Indirekt sz raz h t s2

Indirekt száraz hűtés

Dél – nyírségi Bioerőmű, Szakoly, 20 MW, Heller - rendszer

Pervomayskaya TEC 14, SztPétervár, Oroszország, téliesített száraz torony


Hibrid rendszerek i

Hibrid-rendszerek I

  • Fogynak a jó vízellátottságúerőművi telephelyek (vagy nincs elég víz, vagy nagyon drága), de lehet, hogy van, ahol egy kis víz mégis elhasználható erőművi hűtésre.

  • Környezettudatosság növekedése, zöld mozgalmak propagandája


Hibrid rendszerek ii

Hibrid-rendszerek II

  • Műszaki problémák megelőzhetőek (teljesítménykorlátozás)

  • Gazdaságossági kérdés, hogy van –e értelme vagy nincs, nem műszaki

  • Hűtési csúcsigények letörése


Hibrid h t sek iii

Hibrid hűtések III.

Locsolt száraz hőcserélő

Plume abatement hybrid cooling tower
