Presentation Transcript

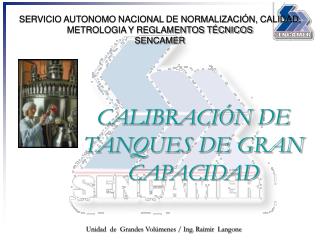

Servicio autonomo nacional de normalizaci n calidad metrologia y reglamentos t cnicos sencamer l.jpg
SERVICIO AUTONOMO NACIONAL DE NORMALIZACIÓN, CALIDAD, METROLOGIA Y REGLAMENTOS TÉCNICOSSENCAMER

CALIBRACIÓN DE TANQUES DE GRAN CAPACIDAD

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide2 l.jpg

Método Volumétrico METROLOGIA Y REGLAMENTOS TÉCNICOS

Método Geométrico

Método

Parcialmente Húmedo

Método Externo

Método Interno

Cinta métrica

Triangulación

Triangulación

Línea de Referencia Óptica

MÉTODOS PARA LA DETERMINACIÓN DEL VOLÚMEN EN TANQUES DE GRANDES CAPACIDADES

ESQUEMA GENERAL

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide3 l.jpg

MÉTODOS PARA LA DETERMINACIÓN DEL VOLÚMEN EN TANQUES DE GRANDES CAPACIDADES

  • Método Húmedo o Volumétrico:sólo se aplica a tanques con capacidades menores a 50.000 l.

  • Método Geométrico:

    • Cinta Métrica

    • Línea de Referencia

    • Triangulación Interna

  • Método Parcialmente Húmedo:se aplican los dos procedimientos anteriores.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide4 l.jpg

MÉTODO GEOMÉTRICO EXTERNO TANQUES DE GRANDES CAPACIDADES

CINTA MÉTRICA

En este procedimiento se debe utilizar una cinta métrica de longitud aproximada 15 m, asegurando de este modo una buena tensión en la misma. El perímetro del tanque es repetido tres veces por virola (sección de altura) y en varias secciones para asegurar una mejor precisión, de forma tal que, el perímetro resultante se obtiene de la suma de los largos parciales medidos.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide5 l.jpg

MÉTODO GEOMÉTRICO EXTERNO (Cont.) TANQUES DE GRANDES CAPACIDADES

LÍNEA DE REFERENCIA ÓPTICA

Este método determina el perímetro de las diferentes alturas del entramado. La envoltura del tanque es medida con la ayuda de una regla graduada guiada por un carrito imantado, con el cual se recorren las paredes del tanque, y un teodolito fijado hacia el zenit, ubicado a cierta distancia del rango de medición. La ubicación y el número de puntos de medición por posición es análogo con el método de cinta métrica.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide6 l.jpg

Procedimiento de Medición Externo TANQUES DE GRANDES CAPACIDADES

Desde el techo del tanque ó desde una superficie auxiliar se suspende la cuerda con el carro y la plomada, guiada sobre la polea central del carro. Sobre la pared del tanque y debajo del carro; se apoya el teodolito o dispositivo de medición de distancias.

Perímetro (m) # de puntos de Medición

< 50 8

>50 >100 12

>100 <150 16

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide7 l.jpg

MÉTODO GEOMÉTRICO EXTERNO (Cont.) TANQUES DE GRANDES CAPACIDADES


Slide8 l.jpg

MÉTODO GEOMÉTRICO EXTERNO (Cont.) TANQUES DE GRANDES CAPACIDADES


Slide9 l.jpg

T7 TANQUES DE GRANDES CAPACIDADES

T6

T8

d

d

TANQUE

T1

T5

T2

T4

T3

MÉTODO GEOMÉTRICO EXTERNO (Cont.)

TRIANGULACIÓN EXTERNA

En este método de calibración, el volumen del tanque se determina por medio de una medición óptica de ángulos, con dos teodolitos, y posteriores cálculos trigonométricos. Las mediciones deben estar relacionadas con una distancia (base) de referencia medida entre los aparatos.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide10 l.jpg

y TANQUES DE GRANDES CAPACIDADES

A (x,y)

T1

x

T2

Cc

Tanque

D

MÉTODO GEOMÉTRICO INTERNO

TRIANGULACIÓN INTERNA

El volúmen del tanque se determina por medio de la medición óptica de ángulos y cálculos trigonométricos.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide11 l.jpg

Procedimiento de Medición Interna TANQUES DE GRANDES CAPACIDADES

Ambos Teodolitos deben ser colocados en el tanque, dispuestos en forma diametral y guardar una distancia de por lo menos 1/4 del diámetro del tanque. El mínimo número de puntos que deben ser medidos sobre el perímetro del tanque se escoge como en los métodos anteriores.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide12 l.jpg

Interno TANQUES DE GRANDES CAPACIDADES

Externo

´Determinación del

Radio Interno

Correcciones

Obra Muerta

Incertidumbre

Volumen de

Fondo

Debida a la Expansión del Líquido

Debida a la Temperatura

C Á L C U L O S

MÉTODOS

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide13 l.jpg

C Á L C U L O S TANQUES DE GRANDES CAPACIDADES

  • Radio Interno:se obtiene por la aplicación de los siguientes pasos.

    • Determinación de las coordenadas (X, Y) de todos los puntos de cada anillo, a través de los ángulos medidos.

    • Aplicación del Método de Mínimos Cuadrados para la obtención del radio y de las coordenadas del centro de la circunferencia de cada plano.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide14 l.jpg

C Á L C U L O S (Cont.) TANQUES DE GRANDES CAPACIDADES

  • Volumen de Fondo: se determina en forma volumétrica a través de un contador patrón, dónde el límite superior del espacio de medición es una placa de sondeo y eventualmente en él podemos encontrar estructuras internas como: bombas, tuberías de llenado, etc.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide15 l.jpg

C Á L C U L O S (Cont.) TANQUES DE GRANDES CAPACIDADES

  • Correcciones:se obtienen por la aplicación de los siguientes pasos:

    • Por Expansión debida a la Presión del Líquido: es el efecto que produce la densidad del líquido almacenado contra las características físicas del tanque en cada anillo.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide16 l.jpg

C Á L C U L O S (Cont.) TANQUES DE GRANDES CAPACIDADES

  • Por la expansión debido a la Temperatura: se origina por la variación de las características del producto al encontrarse bajo ciertas condiciones ambientales.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide17 l.jpg

  • Obra Muerta TANQUES DE GRANDES CAPACIDADES: se subdivide en dos:

    • Obra Muerta Positiva: se compone por el volumen total ocupado por las valvulas, bocas de visita, sumideros, bocas de aforo u otros.

    • Obra Muerta Negativa: la conforma el volumen ocupado por el techo flotante.

      V = * r2* h ; r = rcinta - eanillo– eguarnición

      h = Espesor de la Tapa

C Á L C U L O S (Cont.)

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide18 l.jpg

  • Determinación del Volumen TANQUES DE GRANDES CAPACIDADES:para obtener la función del volúmen en cada zona se deben aplicar los Polinómios Interpolantes de Lagrange, derivados de la fórmula del volumen de un cilíndro, utilizando el radio obtenido para cada anillo y las alturas correspondientes al intervalo escogido.

    V =   r2·h

C Á L C U L O S (Cont.)

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide19 l.jpg

C Á L C U L O S (Cont.) TANQUES DE GRANDES CAPACIDADES

  • Determinación de la Incertidumbre de la Medición:

    Basándose en el resultado de una medición, la Incertidumbre es una aproximación de una magnitud física de forma tal que, es obligatorio ofrecer una indicación cuantitativa que define la calidad del resultado reportado.

    Nosotros reportamos una Incertidumbre relacionada con el radio de las circunferencias y otra referida a la altura de cada anillo, las cuales al combinarse, indican cuantitativamente el valor real de la Incertidumbre Total involucrada en la medición.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide20 l.jpg

C Á L C U L O S (Cont.) TANQUES DE GRANDES CAPACIDADES

Cualquier dato no determinado, se obtendrá del plano del tanque ó, se medirá en campo directamente.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide21 l.jpg

REPORTE DE CALIBRACIÓN TANQUES DE GRANDES CAPACIDADES

Se creará un informe especificando:

Identificación del tanque, nombre de la Empresa propietaria y los datos nominales necesarios.

Nombre de la Empresa encargada de la calibración.

Fecha de la calibración y de la emisión del certificado.

Método de calibración utilizado, con la referencia específica del método adoptado en la calibración del fondo del tanque.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide22 l.jpg

REPORTE DE CALIBRACIÓN TANQUES DE GRANDES CAPACIDADES

Conclusiones obtenidas (Incertidumbre).

Resultados: (tabla) dónde se reportará el volumen en m3 para cada altura en m.

Nombre y firma del responsable de la calibración, además de los datos completos de la empresa ejecutora.

Bajo la Norma ISO 7503-1 (1993)

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide23 l.jpg

S E G U R I D A D TANQUES DE GRANDES CAPACIDADES

Nuestro equipo de Seguridad está conformado por

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide24 l.jpg

NIVELES DE PREPARACIÓN TANQUES DE GRANDES CAPACIDADES

Todo nuestro personal está debidamente calificado para el cabal desempeño de sus funciones, además de poseer un nivel de instrucción profesional de competencia dentro del mercado laboral y la Metrología.

Todos han realizado los cursos dictados por el CIED – PDVSA, inherentes a la Seguridad, Permisología, Espacios Confinados, entre otros.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide25 l.jpg

N O R M A T I V A TANQUES DE GRANDES CAPACIDADES

Trabajamos procedimientos y métodos bajo la Norma ISO - 7503. Nos encontramos en proceso de acreditación bajo la norma ISO – 17025 para formar parte del Sistema de Calidad.

Unidad de Grandes Volúmenes / Ing. Raimir Langone


Slide26 l.jpg

PLANES A FUTURO TANQUES DE GRANDES CAPACIDADES

Unidad de Grandes Volúmenes / Ing. Raimir Langone
