P klad 4

Příklad4

Regulace v ESP-r


C le p kladu 4

Cíle příkladu 4

  • start ESP-r

  • Změna regulace vytápění a chlazení

  • simulace

  • Analýza výsledků


Nastaven regulace v esp r

Nastavení regulace v ESP-r

Popis funkce:

  • Budova je využívána jen v pracovní dny, o víkendech je vše vypnuto. Chodba je nevytápěna/nechlazena.

  • V pracovní dny set point vytápění 20°C; chlazení 26°C, regulace přímá prostorovým termostatem umístěným v každé místnosti.

  • Dostupný topný výkon je 2,5 kW, chladicí výkon 20 kW pro každou místnost.


Nastaven regulace v esp r1

Nastavení regulace v ESP-r

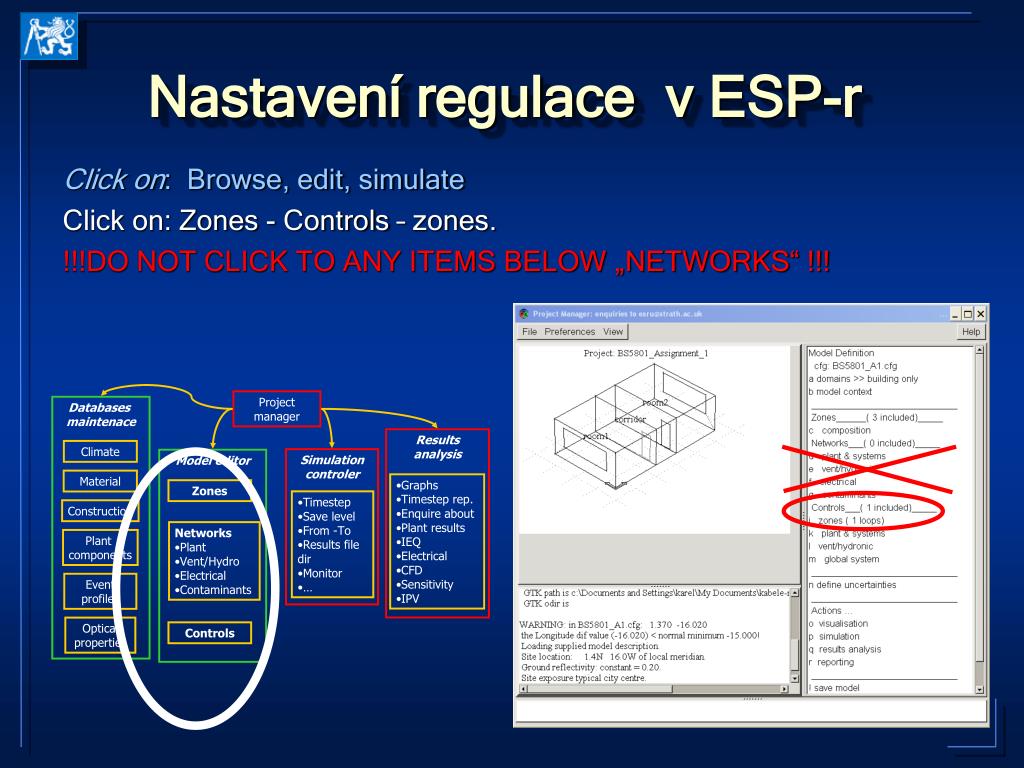

Click on: Browse, edit, simulate

Click on: Zones -Controls – zones.

!!!DO NOT CLICK TO ANY ITEMS BELOW „NETWORKS“ !!!


Nastaven regulace v esp r2

Nastavení regulace v ESP-r

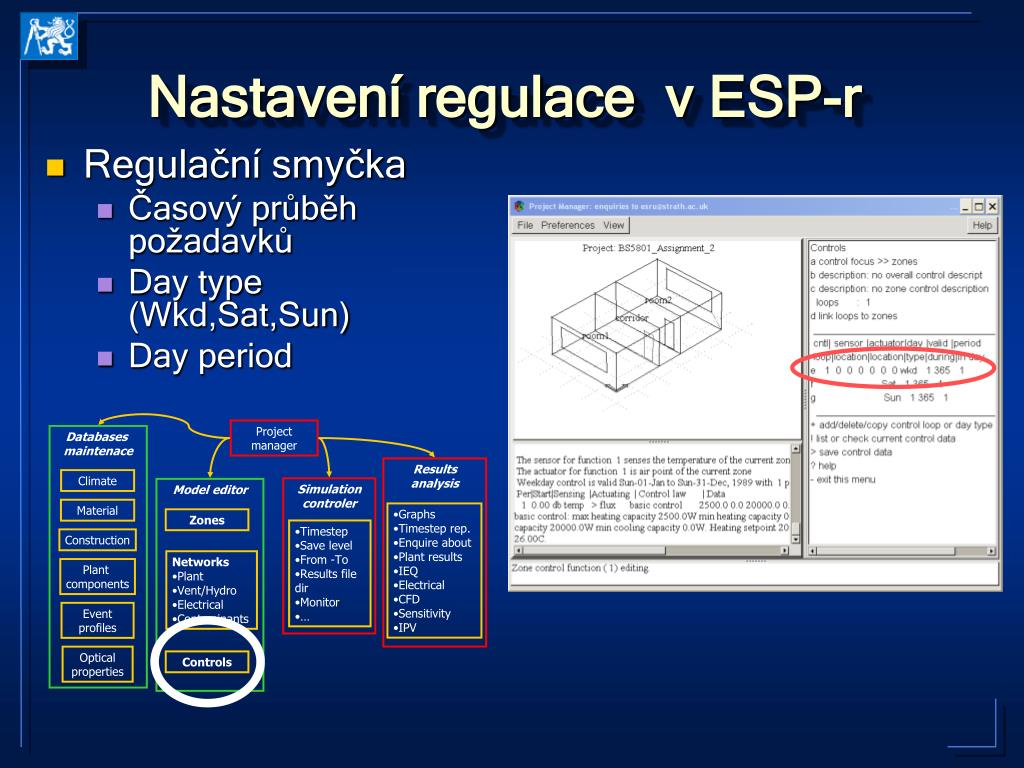

  • Regulační smyčka

    • Časový průběh požadavků

    • Day type (Wkd,Sat,Sun)

    • Day period


Nastaven regulace v esp r3

Nastavení regulace v ESP-r

  • Sensor details

  • Actuator details

  • Period of validity

  • Period data


Nastaven regulace v esp r4

Nastavení regulace v ESP-r

  • Sensor details

  • Actuator details

  • Period of validity

  • Period data


Nastaven regulace v esp r5

Nastavení regulace v ESP-r

  • Sensor details

  • Actuator details

  • Period of validity

  • Period data


Nastaven regulace v esp r6

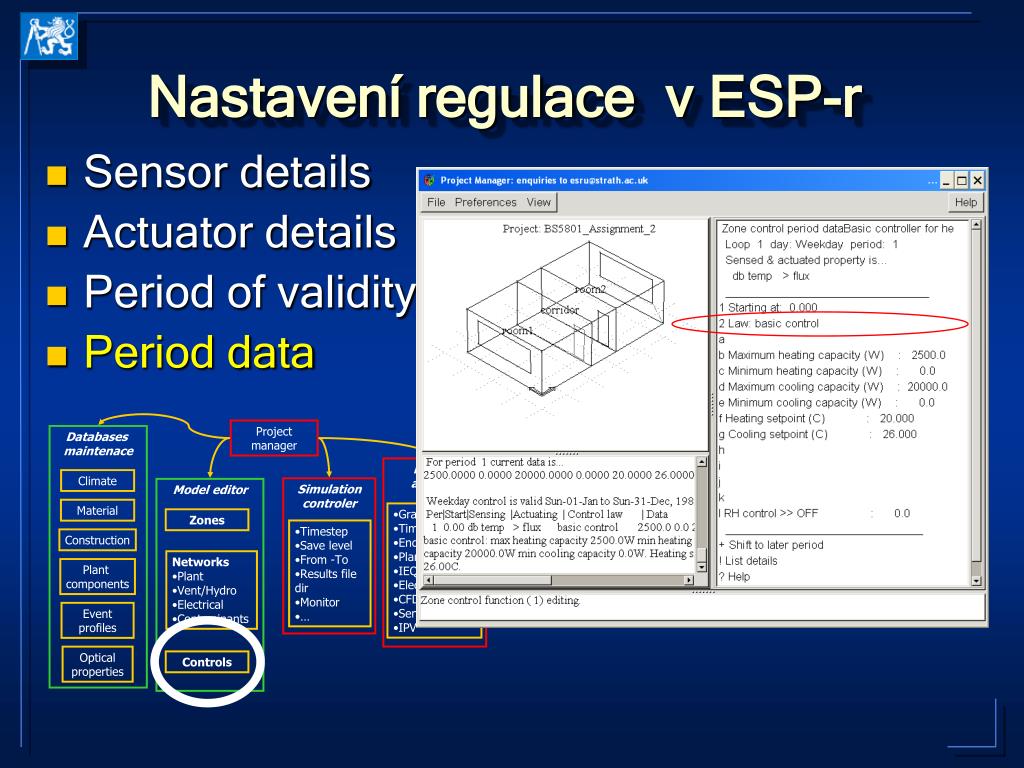

Nastavení regulace v ESP-r

  • Sensor details

  • Actuator details

  • Period of validity

  • Period data


Nastaven regulace v esp r7

Nastavení regulace v ESP-r

  • Sensor details

  • Actuator details

  • Period of validity

  • Period data


Nastaven regulace v esp r8

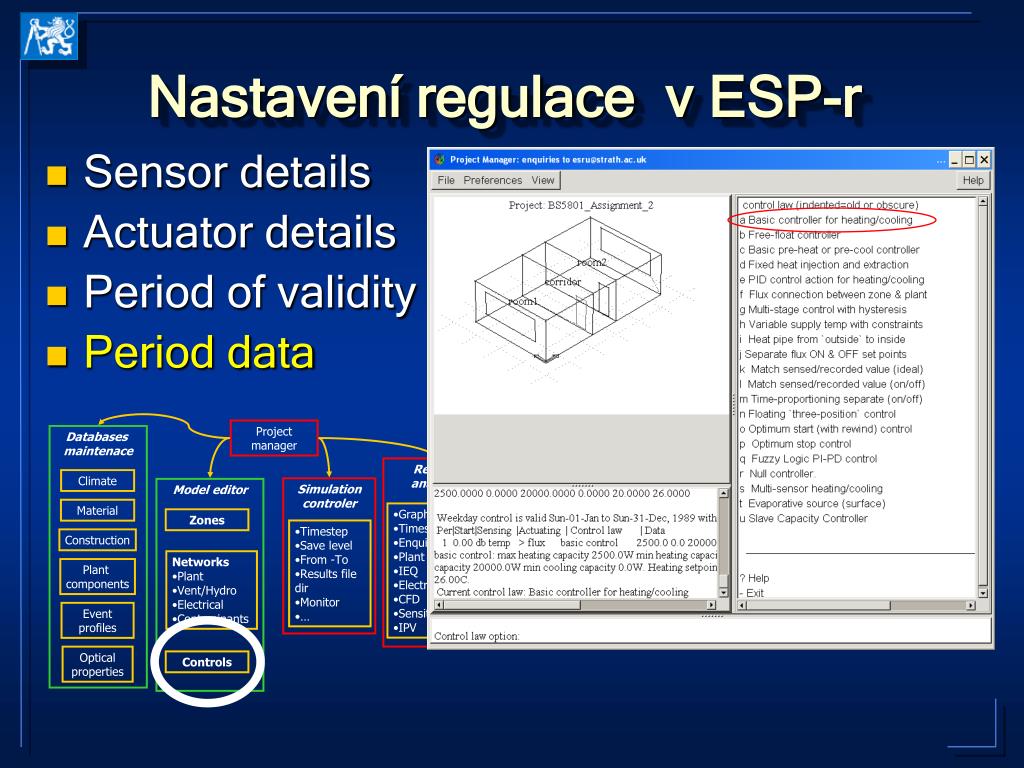

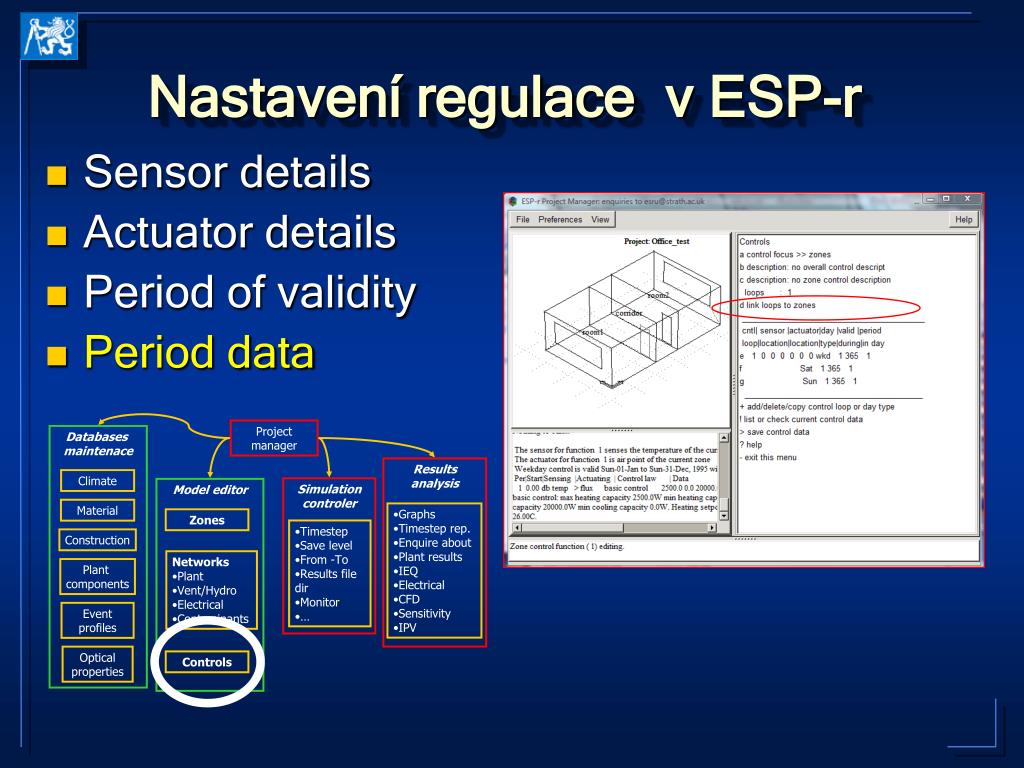

Nastavení regulace v ESP-r

  • Sensor details

  • Actuator details

  • Period of validity

  • Period data


Loha 4 anal za vlivu nastaven teploty na spot ebu energie na vyt p n a chlazen

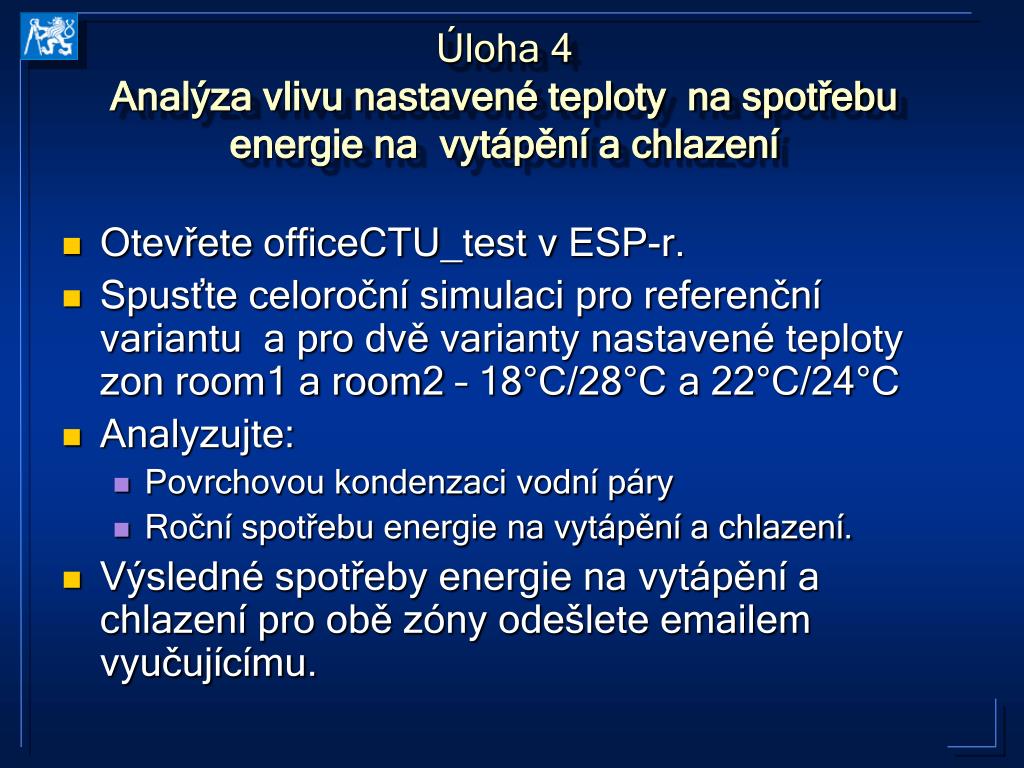

Úloha 4 Analýza vlivu nastavené teploty na spotřebu energie na vytápění a chlazení

  • Otevřete officeCTU_test v ESP-r.

  • Spusťte celoroční simulaci pro referenční variantu a pro dvě varianty nastavené teploty zon room1 a room2 – 18°C/28°C a 22°C/24°C

  • Analyzujte:

    • Povrchovou kondenzaci vodní páry

    • Roční spotřebu energie na vytápění a chlazení.

  • Výsledné spotřeby energie na vytápění a chlazení pro obě zóny odešlete emailem vyučujícímu.


  • Login
