第 6 章其他家用电动器具

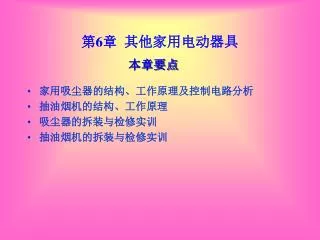

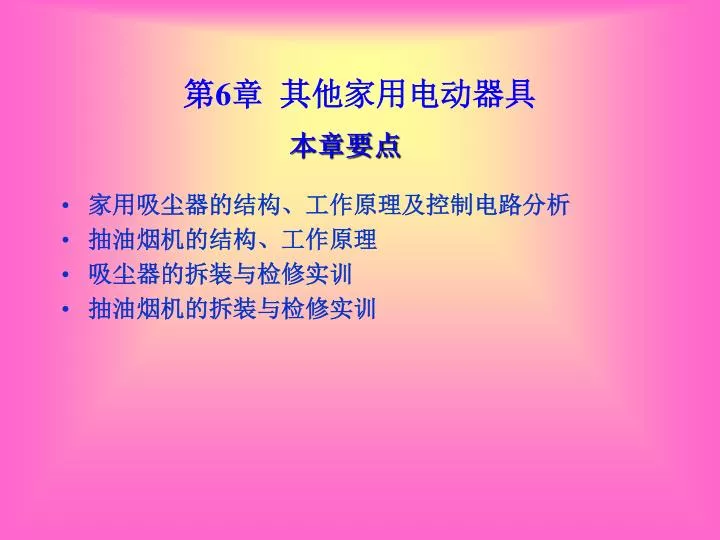

第6章其他家用电动器具 本章要点 • 家用吸尘器的结构、工作原理及控制电路分析 • 抽油烟机的结构、工作原理 • 吸尘器的拆装与检修实训 • 抽油烟机的拆装与检修实训

6.1 吸尘器 2.主要技术指标 6.1.1 类型及主要技术指标 1）输入功率 2）吸入功率 3）效率 4）真空度 5）噪声 6）绝缘电阻 1.吸尘器的类型 1）按外形分类：立式、卧式、便携式。 2）按功能分类：干式吸尘器、干湿两用吸尘器、旋转刷式地毯吸尘器、打蜡吸尘器等 3）按电气安全等级分类： Ⅰ类、Ⅱ类、Ⅲ类

6.1.2 基本结构、工作原理及控制电路 1.吸尘器的基本结构卧式吸尘器结构图立式吸尘器结构图旋转刷式地毯吸尘器结构图

2.工作原理 3.控制电路当吸尘器接通电源时，电动机直接驱动风机产生高速旋转，风机叶轮带动空气以极高的速度向机壳外排放，此时，在风机前面形成局部真空，使吸尘器内部与外界产生很高的负压差，在此负压差的作用下，位于吸嘴旁的含尘气体源源源不断地补充到风机中去，通过吸嘴和管道，使充满灰尘和脏物的空气吸入吸尘器的集尘室内，经过滤器过滤，使灰尘和脏物留在集尘室内，而过滤后的清洁空气从风机、电动机的后部出气口排出，重新送入室内，达到吸尘的目的。（1）开关控制的吸尘器电路

（2）充电式吸尘器电路 3.控制电路（3）电子调速的吸尘器电路 1）双速电子调速吸尘器

2）无级调速吸尘器

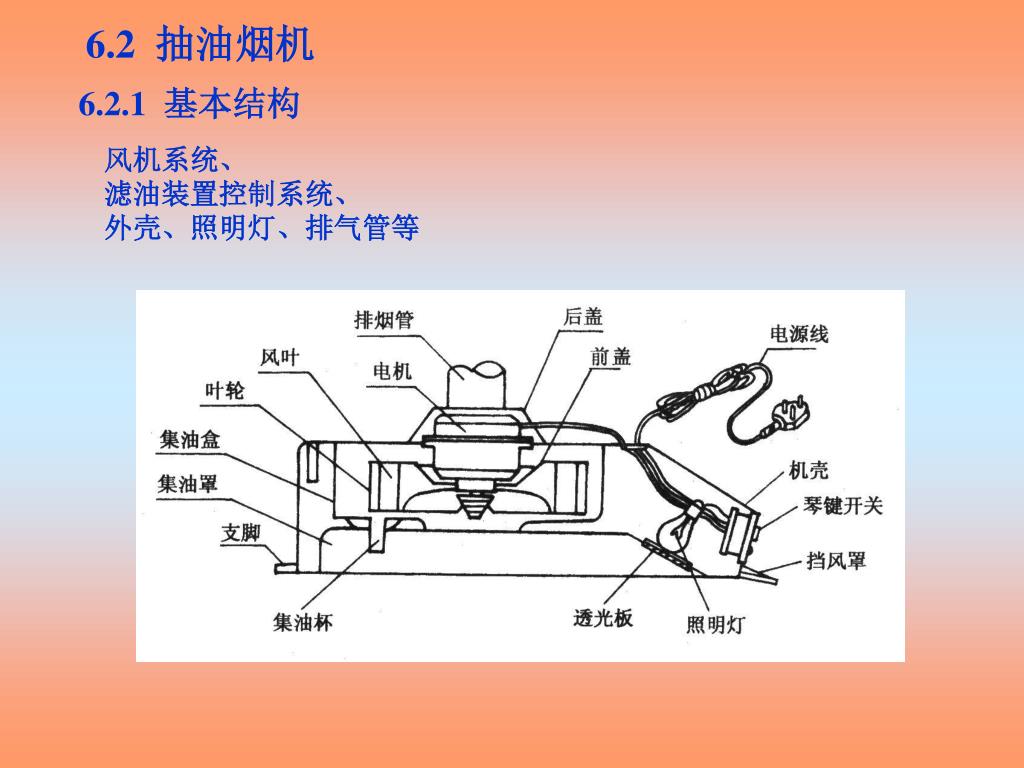

6.2 抽油烟机 6.2.1 基本结构风机系统、滤油装置控制系统、外壳、照明灯、排气管等

6.2.2 工作原理 1.普通型抽油烟机

2.监控式自动抽油烟机

常用的气敏监控电路图

该电路主要由气敏传感器(即气敏电阻)QM和四运放比较器LM324组成。其中ICl构成气敏检测控制电路，IC2构成报警控制电路，IC3构成误动作限制电路；IC4构成排烟延时电路。当抽油烟机的自动键按下后，监控电路接通电源，绿色发光管LED1亮，1～3min后自动投入有害气体监控工作。当有害气体浓度超过安全标准时，红色发光管LED2闪亮，讯响器发出报警声，同时继电器触点Kr闭合，通过面板上的自动控制开关，启动左、右风道电动机，将有害气体排出。当有害气体浓度降到一定程度后，电路停止工作并自动恢复到原先的监控状态。该电路主要由气敏传感器(即气敏电阻)QM和四运放比较器LM324组成。其中ICl构成气敏检测控制电路，IC2构成报警控制电路，IC3构成误动作限制电路；IC4构成排烟延时电路。当抽油烟机的自动键按下后，监控电路接通电源，绿色发光管LED1亮，1～3min后自动投入有害气体监控工作。当有害气体浓度超过安全标准时，红色发光管LED2闪亮，讯响器发出报警声，同时继电器触点Kr闭合，通过面板上的自动控制开关，启动左、右风道电动机，将有害气体排出。当有害气体浓度降到一定程度后，电路停止工作并自动恢复到原先的监控状态。

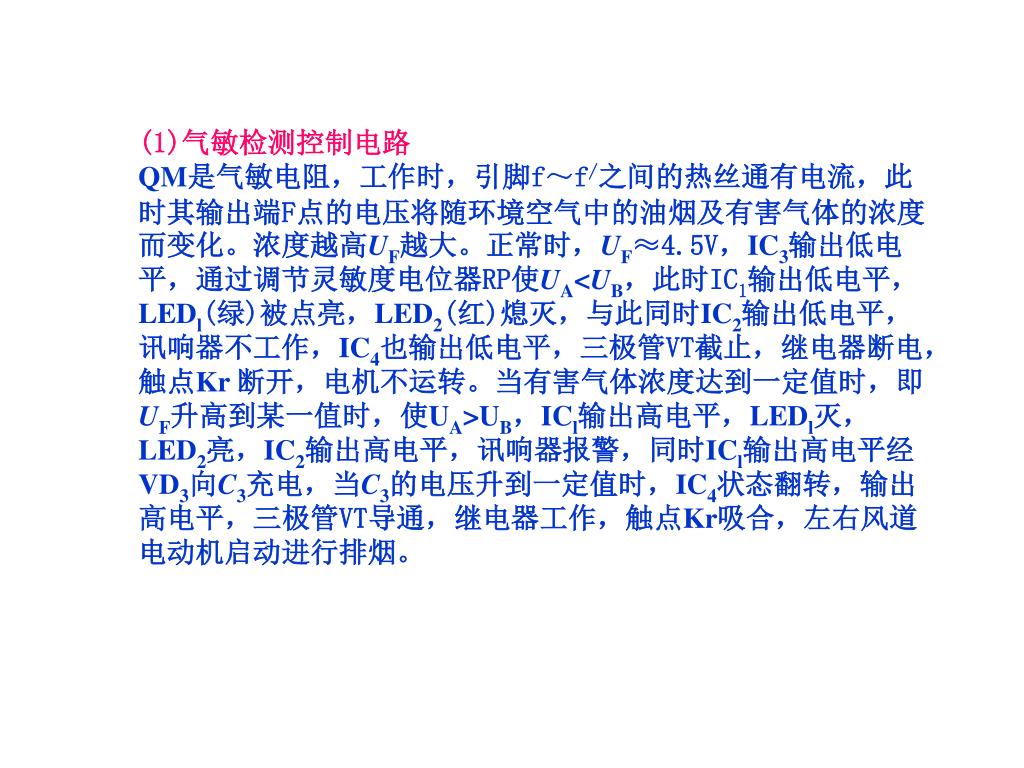

(1)气敏检测控制电路 QM是气敏电阻，工作时，引脚f～f/之间的热丝通有电流，此时其输出端F点的电压将随环境空气中的油烟及有害气体的浓度而变化。浓度越高UF越大。正常时，UF≈4.5V，IC3输出低电平，通过调节灵敏度电位器RP使UA<UB，此时IC1输出低电平，LEDl(绿)被点亮，LED2(红)熄灭，与此同时IC2输出低电平，讯响器不工作，IC4也输出低电平，三极管VT截止，继电器断电，触点Kr 断开，电机不运转。当有害气体浓度达到一定值时，即UF升高到某一值时，使UA>UB，ICl输出高电平，LEDl灭，LED2亮，IC2输出高电平，讯响器报警，同时ICl输出高电平经VD3向C3充电，当C3的电压升到一定值时，IC4状态翻转，输出高电平，三极管VT导通，继电器工作，触点Kr吸合，左右风道电动机启动进行排烟。

(2)延时排烟电路 当室内烟雾浓度降到一定值时，使得UA<UB ,ICl又转为低电平，此时VD3截止，C3上所充的电压只能经过R9（2.7MΩ）缓慢放电，使IC4输出高电平的时间延长，抽油烟机将继续运转一段时间，直到IC4状态翻转为止。 (3)误动作限制电路由于刚接通电源时，电路存在过渡过程，IC1可能瞬间出现高电平输出，误使电动机运转。为防止误动作，在IC3的反相输入端接有大容量Cl和电阻R3，在通电瞬间，Cl上的电压不能突变，IC3输出高电平，迫使UA<UB ,IC1输出低电平，直到过渡过程结束电路达到稳态，此时，C1已被充电，IC3输出低电平，A点和B点间恢复了正常的电压关系，ICl进入正常工作状态。

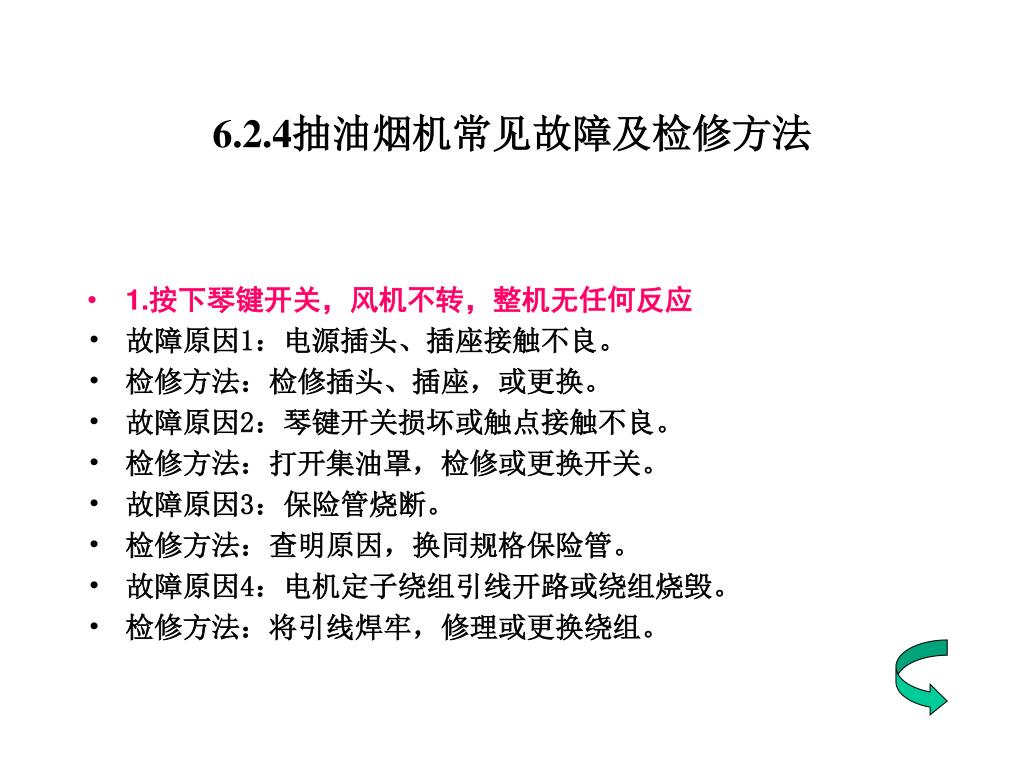

6.2.4抽油烟机常见故障及检修方法 • 1.按下琴键开关，风机不转，整机无任何反应 • 故障原因1：电源插头、插座接触不良。 • 检修方法：检修插头、插座，或更换。 • 故障原因2：琴键开关损坏或触点接触不良。 • 检修方法：打开集油罩，检修或更换开关。 • 故障原因3：保险管烧断。 • 检修方法：查明原因，换同规格保险管。 • 故障原因4：电机定子绕组引线开路或绕组烧毁。 • 检修方法：将引线焊牢，修理或更换绕组。

3.电动机时转时不转 • 故障原因1：电源线折断或电源插头与插座接触不良。 • 检修方法：检修或更换。 • 故障原因2：琴键开关接触不良。 • 检修方法：检修或更换琴键开关。 • 故障原因3：机内连接导线焊接不良。 • 检修方法：重新焊接。 • 故障原因4：电容器引线焊接不牢。 • 检修方法：重新焊牢。 • 2.按下琴键开关，风机不转，但电动机有“嗡嗡”声 • 故障原因1：轴承损坏或磨损，导致转子、定子相碰。 • 检修方法：更换轴承。 • 故障原因2：启动电容开路失效。 • 检修方法：换同型号电容器。 • 故障原因3：定子绕组损坏。 • 检修方法：修理或更换绕组。 • 故障原因4：叶轮轴套紧固螺钉松动，叶轮脱出与机壳相碰卡死。 • 检修方法：调整叶轮位置，将螺钉重新拧紧。

5.工作时噪声大 故障原因1：轴套紧固螺钉松动，叶轮脱出与机壳相碰。检修方法：调整叶轮位置，将紧固螺钉拧紧。故障原因2：叶轮严重变形。检修方法：调校变形量，使之恢复原状。故障原因3：叶轮装配不良，与顶壳相碰。检修方法：正确安装叶轮。 4.电动机转速变慢故障原因1：电容器量减小。检修方法：换同型号电容量。故障原因2：定子绕组匝间短路。检修方法：检修或更换绕组。

6.排烟效果差 故障原因1：抽油烟机与灶具距离过高。检修方法：重新调整高度。故障原因2：排气管太长，拐弯过多。检修方法：正确安装排气管。故障原因3：出烟口方向选择不当或有障碍物阻挡。检修方法：改变位置，清除障碍物。故障原因4：排气管道接口严重漏气。检修方法：密封好。故障原因5:集油盒封条破损。检修方法：更换粘牢。

7.监控失灵 故障原因1：监控电路有故障。检修方法：找出故障点，修理或更换。故障原因2：监控电路至气敏头之间连接导线脱落。检修方法：重新焊牢。故障原因3：气敏头污垢太多或损坏。检修方法：清洗或更换。 8.漏油故障原因1：排油管破损或脱离。检修方法：更换、将脱离端重新插牢。故障原因2：集油盒封条破损。检修方法：更换粘牢。故障原因3：集油杯安装不良。检修方法：重新装好集油杯。
