  1. ДОПОВІДЬ начальника науково-дослідного відділу проблем розвитку та науково-технічного супроводження засобів зв'язку і радіотехнічного забезпечення Наукового центру Повітряних Сил Харківського університету Повітряних Сил імені І.Кожедуба МАКАРОВА Сергія Анатолійовича ПІДВИЩЕННЯ ЕФЕКТИВНОСТІ ВИКОРИСТАННЯ РАДІОЧАСТОТНОГО РЕСУРСУ У ДІАПАЗОНІ ЧАСТОТ 800 МГЦ ЗА РАХУНОК ОСНАЩЕННЯ СМУГОВИМИ ФІЛЬТРАМИ ПІДВИЩЕННОЇ ВИБІРКОВОСТІ РАДІОЛОКАЦІЙНИХ СИСТЕМ ПОСАДКИ РСП-10

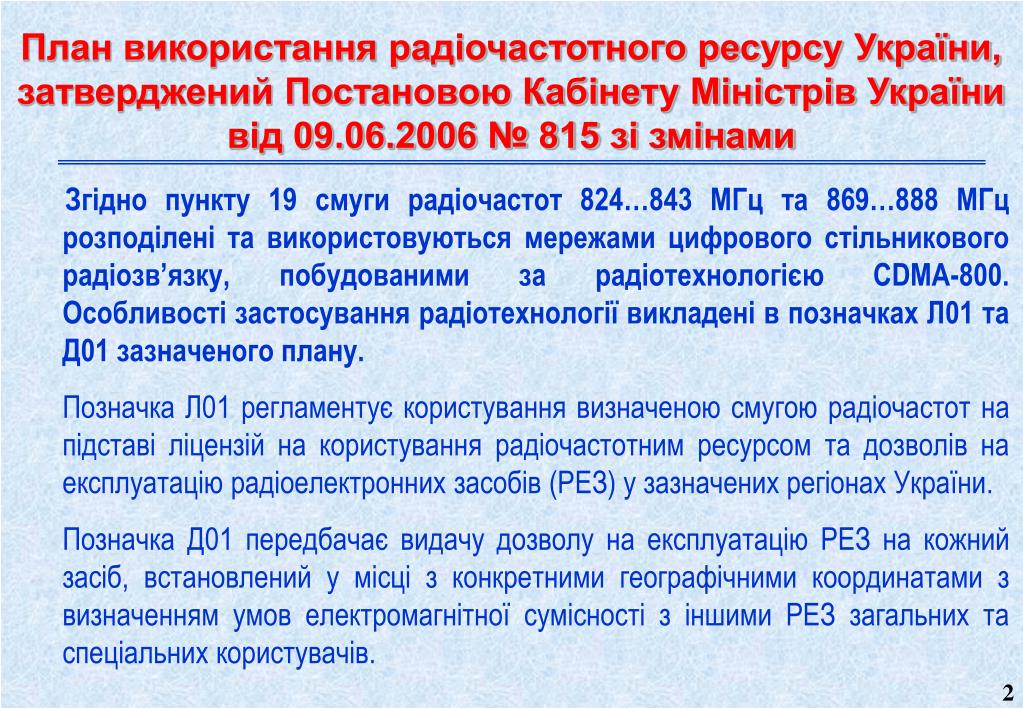

  2. План використання радіочастотного ресурсу України, затверджений Постановою Кабінету Міністрів України від 09.06.2006 № 815 зі змінами Згідно пункту 19 смуги радіочастот 824…843 МГц та 869…888 МГц розподілені та використовуються мережами цифрового стільникового радіозв’язку, побудованими за радіотехнологією CDMA-800. Особливості застосування радіотехнології викладені в позначках Л01 та Д01 зазначеного плану. Позначка Л01 регламентує користування визначеною смугою радіочастот на підставі ліцензій на користування радіочастотним ресурсом та дозволів на експлуатацію радіоелектронних засобів (РЕЗ) у зазначених регіонах України. Позначка Д01 передбачає видачу дозволу на експлуатацію РЕЗ на кожний засіб, встановлений у місці з конкретними географічними координатами з визначенням умов електромагнітної сумісності з іншими РЕЗ загальних та спеціальних користувачів. 2

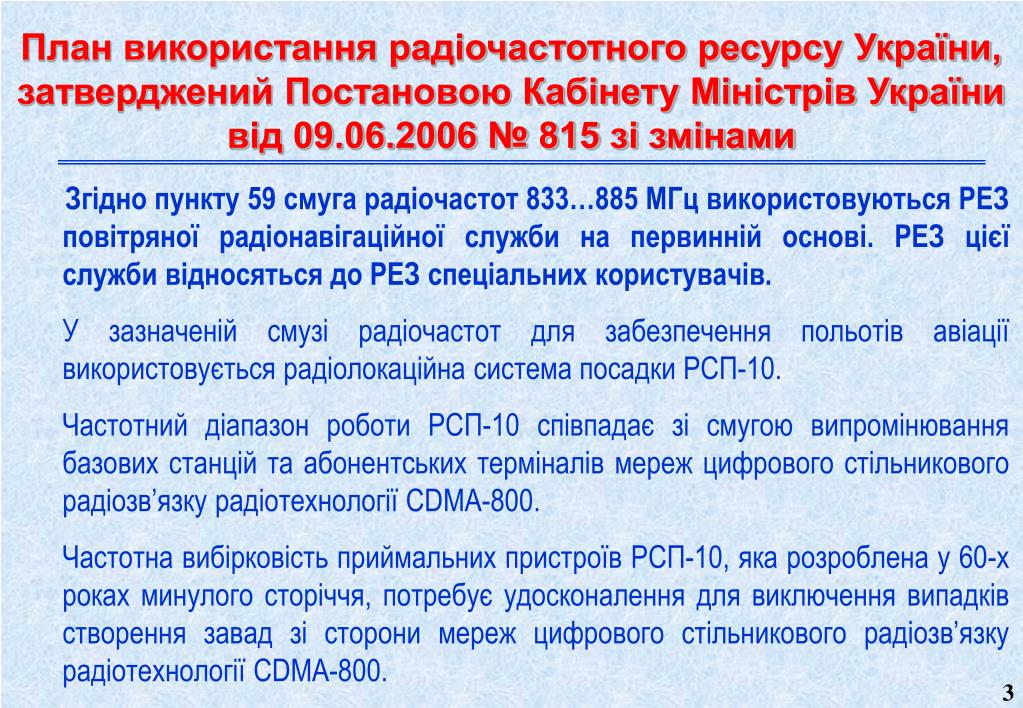

  3. План використання радіочастотного ресурсу України, затверджений Постановою Кабінету Міністрів України від 09.06.2006 № 815 зі змінами Згідно пункту 59 смуга радіочастот 833…885 МГц використовуються РЕЗ повітряної радіонавігаційної служби на первинній основі. РЕЗ цієї служби відносяться до РЕЗ спеціальних користувачів. У зазначеній смузі радіочастот для забезпечення польотів авіації використовується радіолокаційна система посадки РСП-10. Частотний діапазон роботи РСП-10 співпадає зі смугою випромінювання базових станцій та абонентських терміналів мереж цифрового стільникового радіозв’язку радіотехнології CDMA-800. Частотна вибірковість приймальних пристроїв РСП-10, яка розроблена у 60-х роках минулого сторіччя, потребує удосконалення для виключення випадків створення завад зі сторони мереж цифрового стільникового радіозв’язку радіотехнології CDMA-800. 3

  4. Розподіл смуги радіочастот 790…960 МГц на Україні первинним службам 4

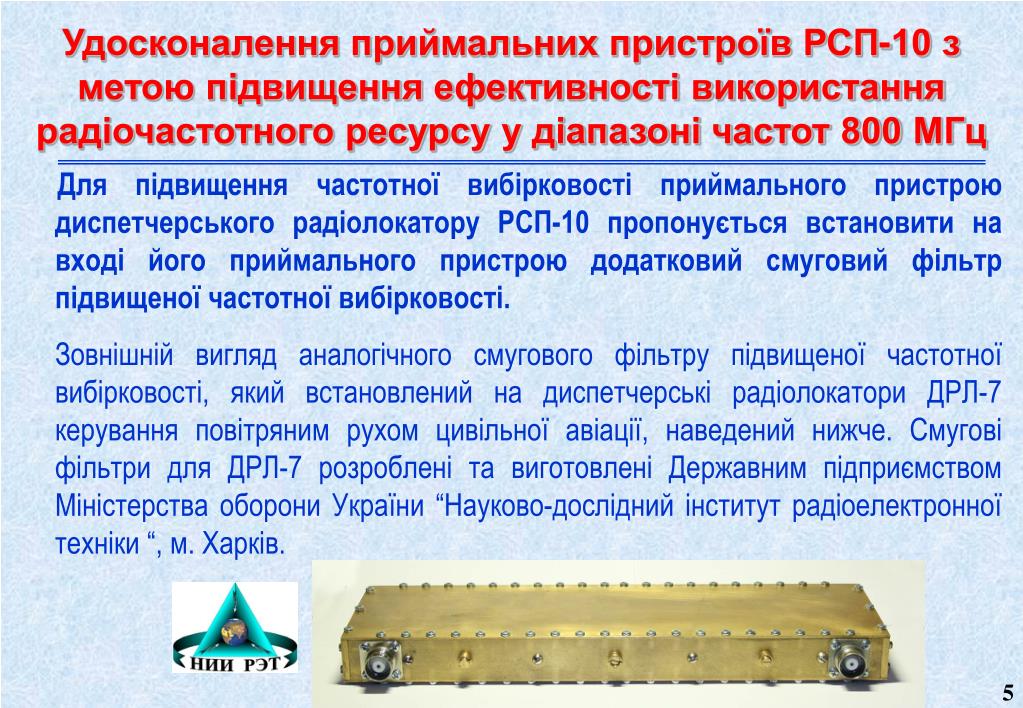

  5. Удосконалення приймальних пристроїв РСП-10 з метою підвищення ефективності використання радіочастотного ресурсу у діапазоні частот 800 МГц Для підвищення частотної вибірковості приймального пристрою диспетчерського радіолокатору РСП-10 пропонується встановити на вході його приймального пристрою додатковий смуговий фільтр підвищеної частотної вибірковості. Зовнішній вигляд аналогічного смугового фільтру підвищеної частотної вибірковості, який встановлений на диспетчерські радіолокатори ДРЛ-7керування повітряним рухом цивільної авіації, наведений нижче.Смугові фільтри для ДРЛ-7 розроблені та виготовлені Державним підприємством Міністерства оборони України “Науково-дослідний інститут радіоелектронної техніки “, м. Харків. 5

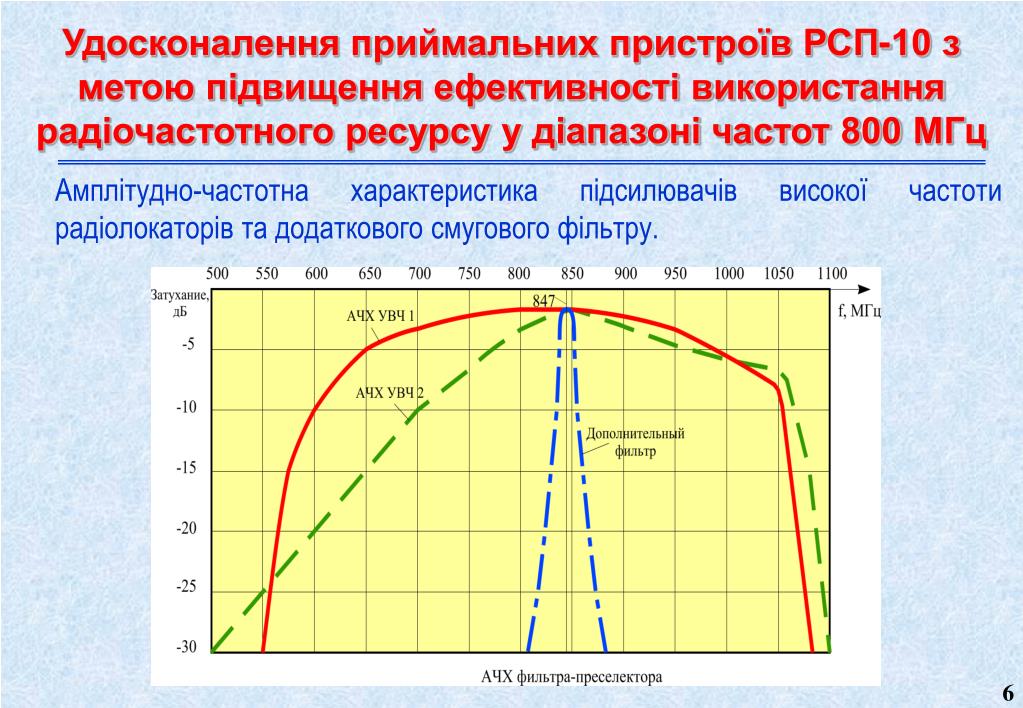

  6. Удосконалення приймальних пристроїв РСП-10 з метою підвищення ефективності використання радіочастотного ресурсу у діапазоні частот 800 МГц Амплітудно-частотна характеристика підсилювачів високої частоти радіолокаторів та додаткового смугового фільтру. 6

  7. Удосконалення приймальних пристроїв РСП-10 з метою підвищення ефективності використання радіочастотного ресурсу у діапазоні частот 800 МГц Перекриття частотних каналів РЕЗ первинних служб 7

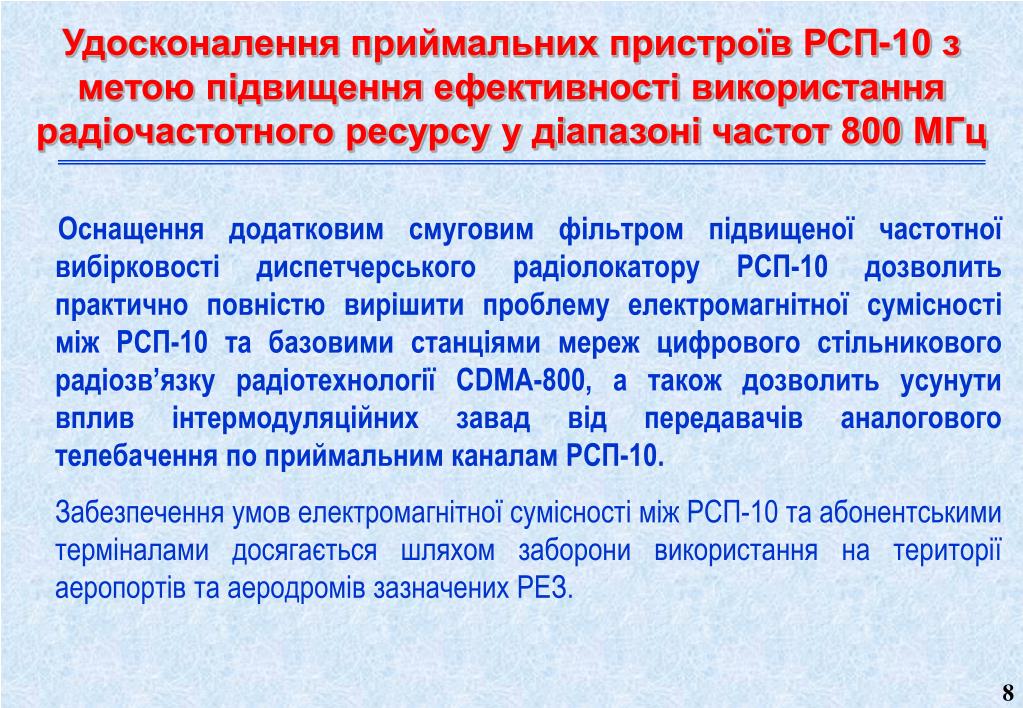

  8. Удосконалення приймальних пристроїв РСП-10 з метою підвищення ефективності використання радіочастотного ресурсу у діапазоні частот 800 МГц Оснащення додатковим смуговим фільтром підвищеної частотної вибірковості диспетчерського радіолокатору РСП-10 дозволить практично повністю вирішити проблему електромагнітної сумісності між РСП-10 та базовими станціями мереж цифрового стільникового радіозв’язку радіотехнології CDMA-800, а також дозволить усунути вплив інтермодуляційних завад від передавачів аналогового телебачення по приймальним каналам РСП-10. Забезпечення умов електромагнітної сумісності між РСП-10 та абонентськими терміналами досягається шляхом заборони використання на території аеропортів та аеродромів зазначених РЕЗ. 8

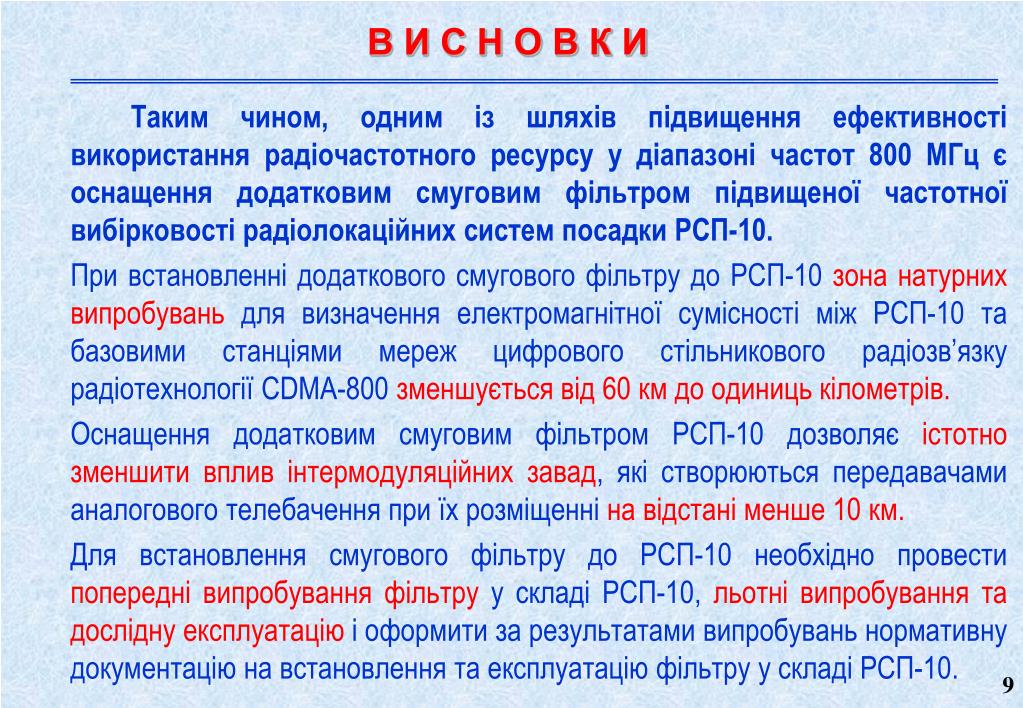

  9. В И С Н О В К И Таким чином, одним із шляхів підвищення ефективності використання радіочастотного ресурсу у діапазоні частот 800 МГц є оснащення додатковим смуговим фільтром підвищеної частотної вибірковості радіолокаційних систем посадки РСП-10. При встановленні додаткового смугового фільтру до РСП-10 зона натурних випробувань для визначення електромагнітної сумісності між РСП-10 та базовими станціями мереж цифрового стільникового радіозв’язку радіотехнології CDMA-800 зменшується від 60 км до одиниць кілометрів. Оснащення додатковим смуговим фільтром РСП-10 дозволяє істотно зменшити вплив інтермодуляційних завад, які створюються передавачами аналогового телебачення при їх розміщенні на відстані менше 10 км. Для встановлення смугового фільтру до РСП-10 необхідно провести попередні випробування фільтру у складі РСП-10, льотні випробування та дослідну експлуатацію і оформити за результатами випробувань нормативну документацію на встановлення та експлуатацію фільтру у складі РСП-10. 9

  10. ДЯКУЮ ЗА УВАГУ
