绿色施工，健康发展。

绿色施工，健康发展。 ——镇江奇佩支吊架有限公司·刘纪才

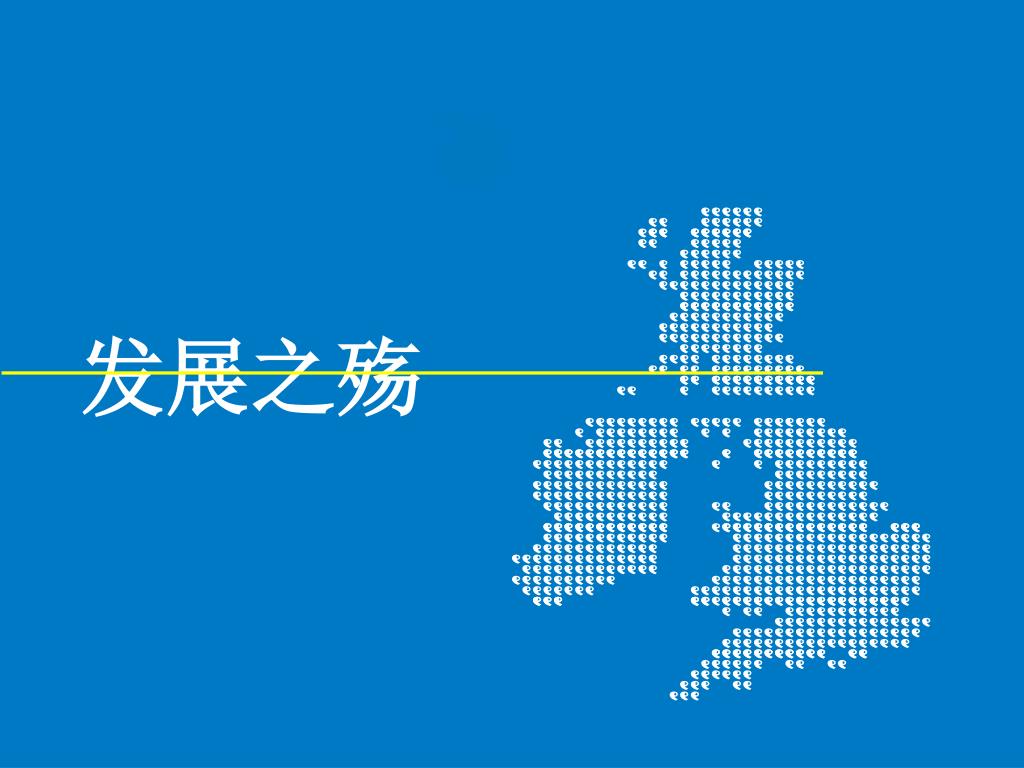

发展之殇

十面霾伏！

寸步难行

建筑安装业的发展之痛

严峻的发展形势 直视困境建筑业耗用了人类从自然界获取原材料的50%以上，消耗了全球可利用能源的40%左右，建筑施工污染比例占到了空气污染、光污染、噪声污染等各类污染总和的34%，产生出建筑垃圾占相当于人类活动产出垃圾40%以上。据有关资料统计，我国单位建筑面积能源消耗量是发达国家的4-6倍，不仅能源负担沉重，环境污染也相当严重，能源消耗和建筑环境保护问题已经成为制约中国可持续发展的突出为问题。

不可避免的挑战（三高一低） ●高能耗 ● 高污染 ●高危险 ●低效率

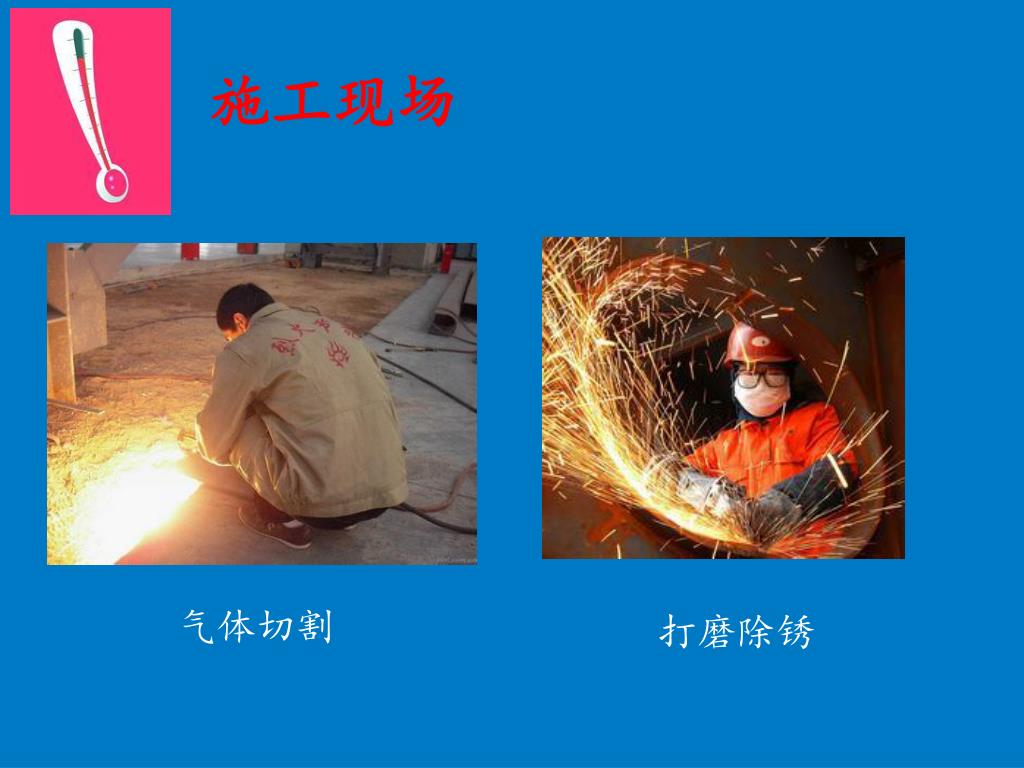

施工现场 气体切割打磨除锈

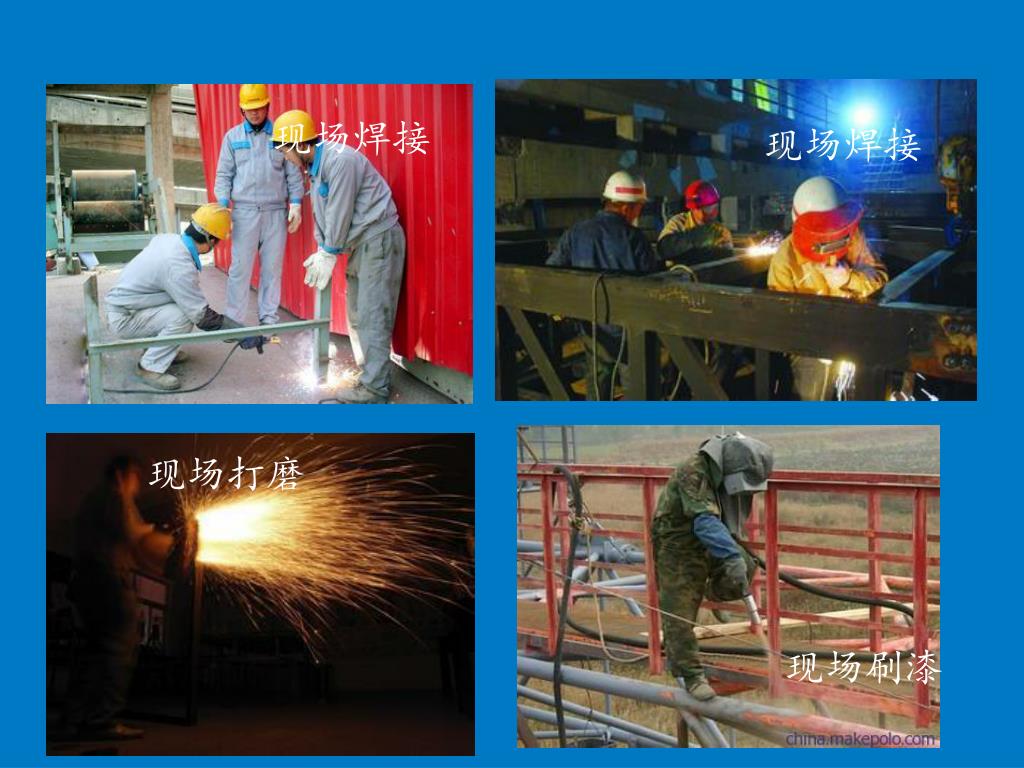

现场焊接 现场焊接现场打磨现场刷漆

面对难题 如何寻找破解之道？

明确方向， 才能事半功倍。

建筑安装行业的发展趋势 建筑安装行业的发展需求建筑安装行业的发展环境 Ⅲ Ⅱ I

我国建筑安装业的发展环境 市场需求巨大人工成本的增加城镇化进程快速资源浪费严重施工隐患突出效率低下

我国建筑安装业的发展需求 “节能建筑”、“绿色安装” 粗放型向精细化管理转型经验化向流程化转型创新，减排环保；转型，经济高效；安装技术与优质服务完美融合

我国建筑安装业的发展趋势 “工厂预制化和现场机械装配”的发展方向，逐渐成为建筑机电安装行业的可持续健康发展的必然选择和趋势

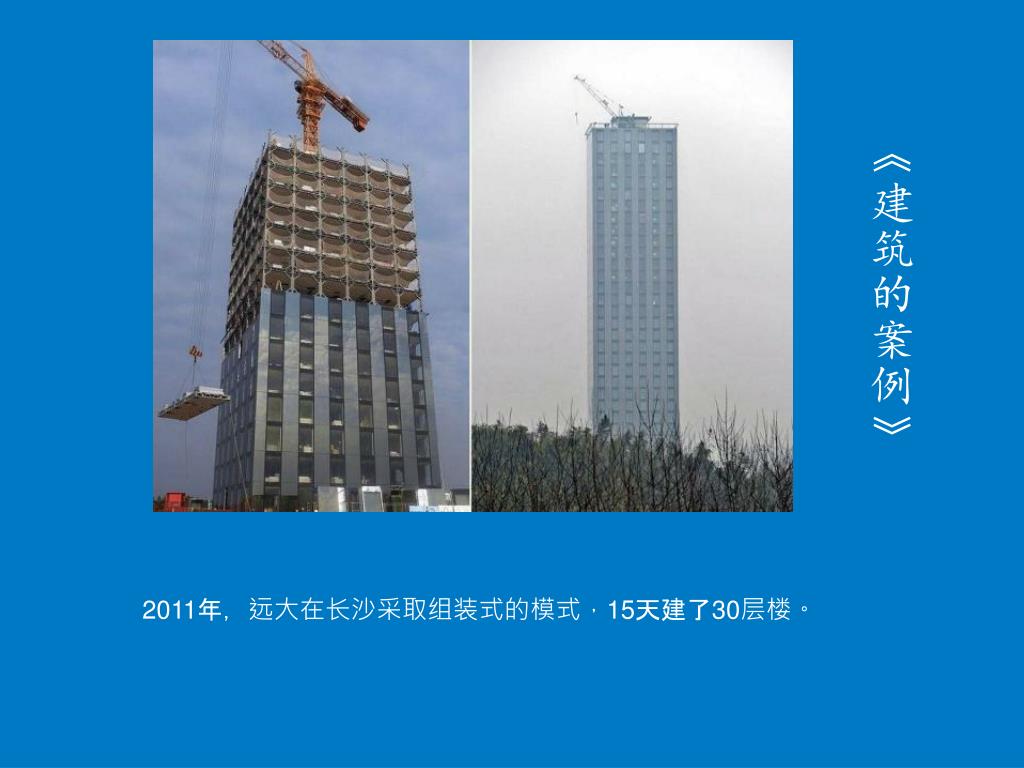

《建筑的案例》 2011年，远大在长沙采取组装式的模式，15天建了30层楼。

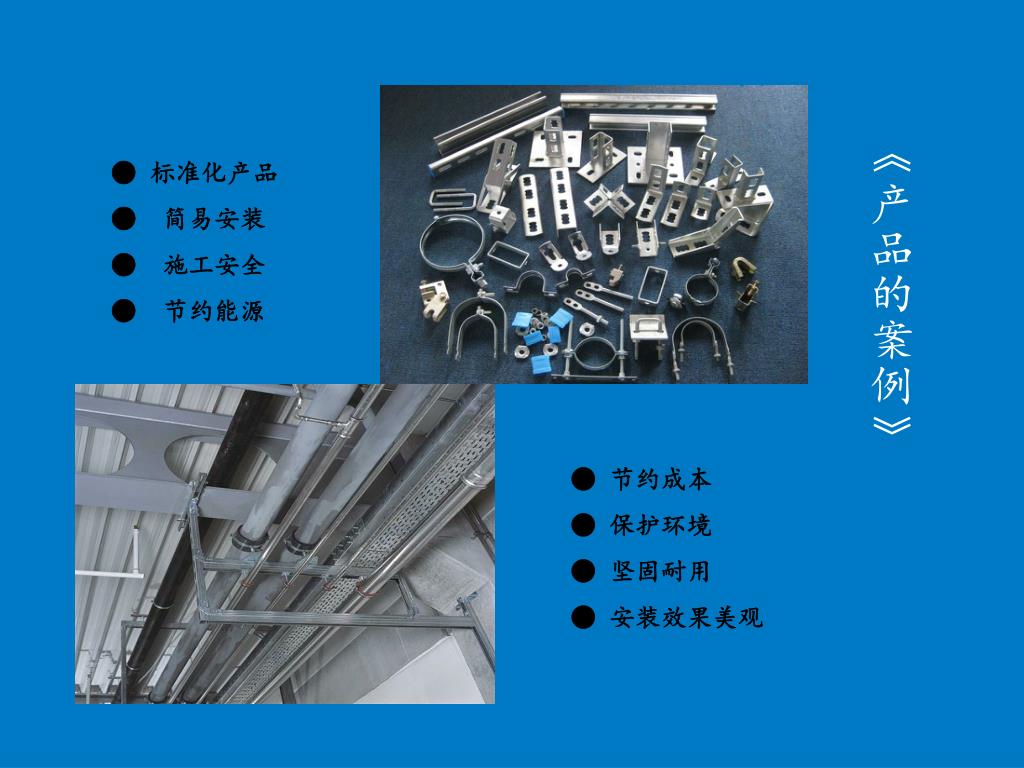

产品特点 《产品的案例》 ●标准化产品 ● 简易安装 ● 施工安全 ● 节约能源 ● 节约成本 ● 保护环境 ● 坚固耐用 ● 安装效果美观

工厂预制， 现场机械装配化的特点有哪些呢？

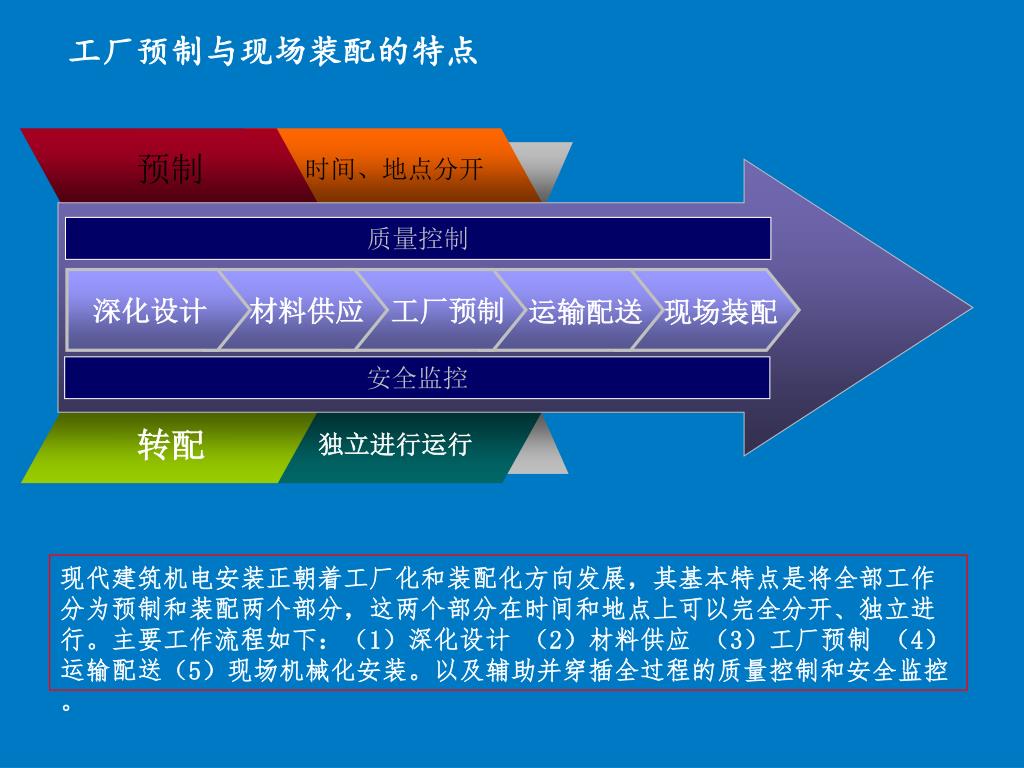

深化设计 材料供应工厂预制运输配送现场装配工厂预制与现场装配的特点预制时间、地点分开质量控制安全监控转配独立进行运行现代建筑机电安装正朝着工厂化和装配化方向发展，其基本特点是将全部工作分为预制和装配两个部分，这两个部分在时间和地点上可以完全分开、独立进行。主要工作流程如下：（1）深化设计（2）材料供应（3）工厂预制（4）运输配送（5）现场机械化安装。以及辅助并穿插全过程的质量控制和安全监控。

工厂预制化和现场机械装配化的优越性有哪些呢？工厂预制化和现场机械装配化的优越性有哪些呢？

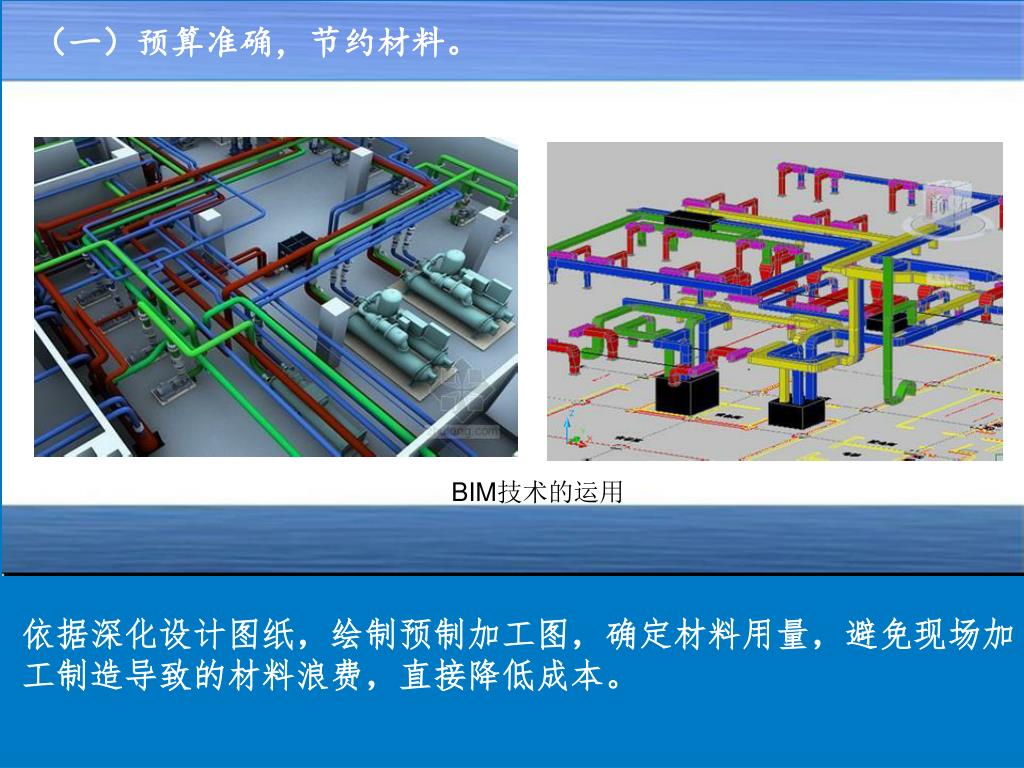

（一）预算准确，节约材料。 BIM技术的运用依据深化设计图纸，绘制预制加工图，确定材料用量，避免现场加工制造导致的材料浪费，直接降低成本。

（二）规模化生产，机械化安装。 充分利用生产线设备，缩短制造工期。机械化流水线制造比现场人工制造，要大大提高生产效率。现场安装充分利用机械设备，减少人力。

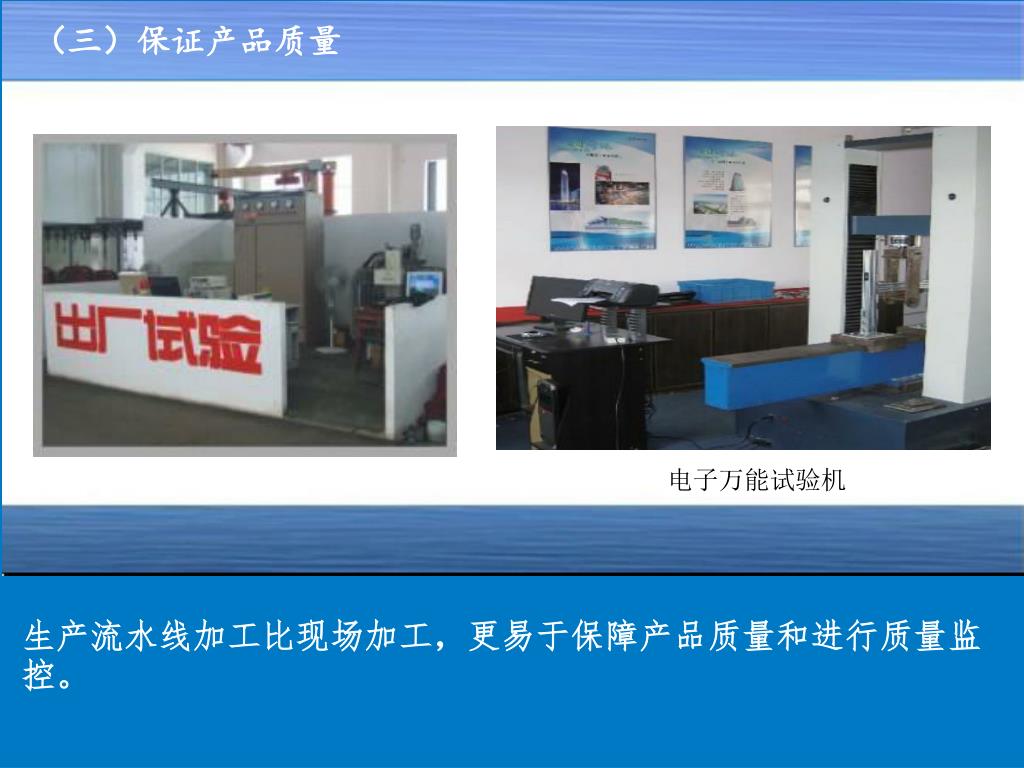

（三）保证产品质量 电子万能试验机生产流水线加工比现场加工，更易于保障产品质量和进行质量监控。

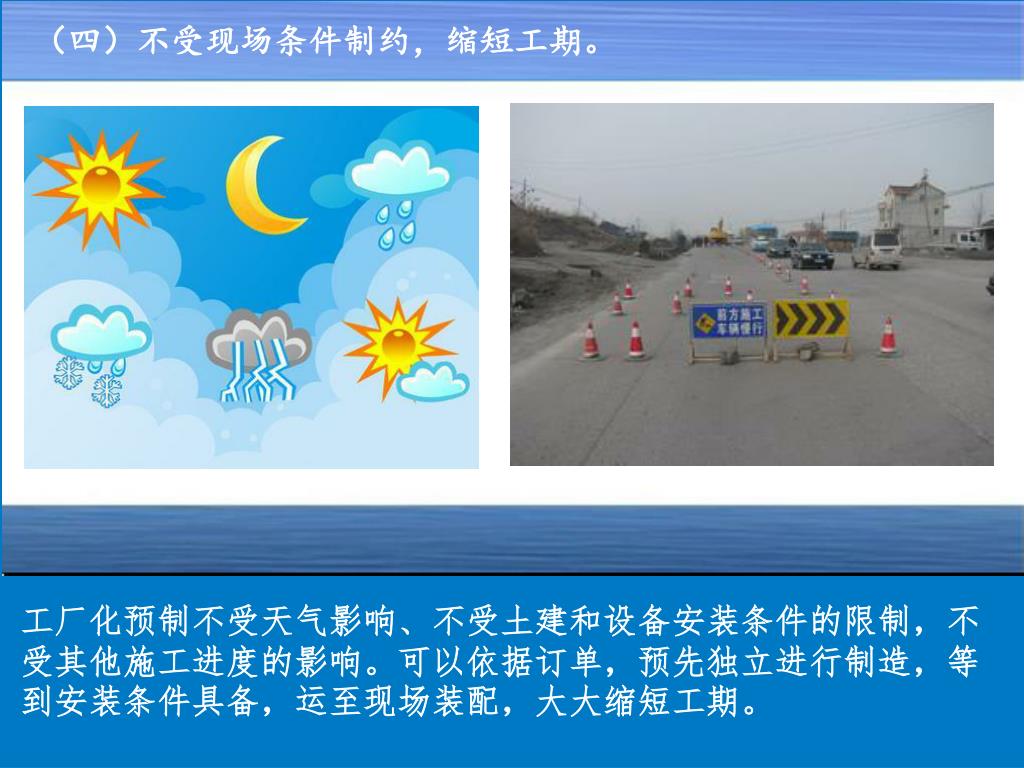

（四）不受现场条件制约，缩短工期。 工厂化预制不受天气影响、不受土建和设备安装条件的限制，不受其他施工进度的影响。可以依据订单，预先独立进行制造，等到安装条件具备，运至现场装配，大大缩短工期。

（五）保障施工质量 组合式构件，装配式、机械化安装，无须复杂工序，对安装人员的技术要求低、技术培训简单，所以更能保障施工质量，缩短施工时间。

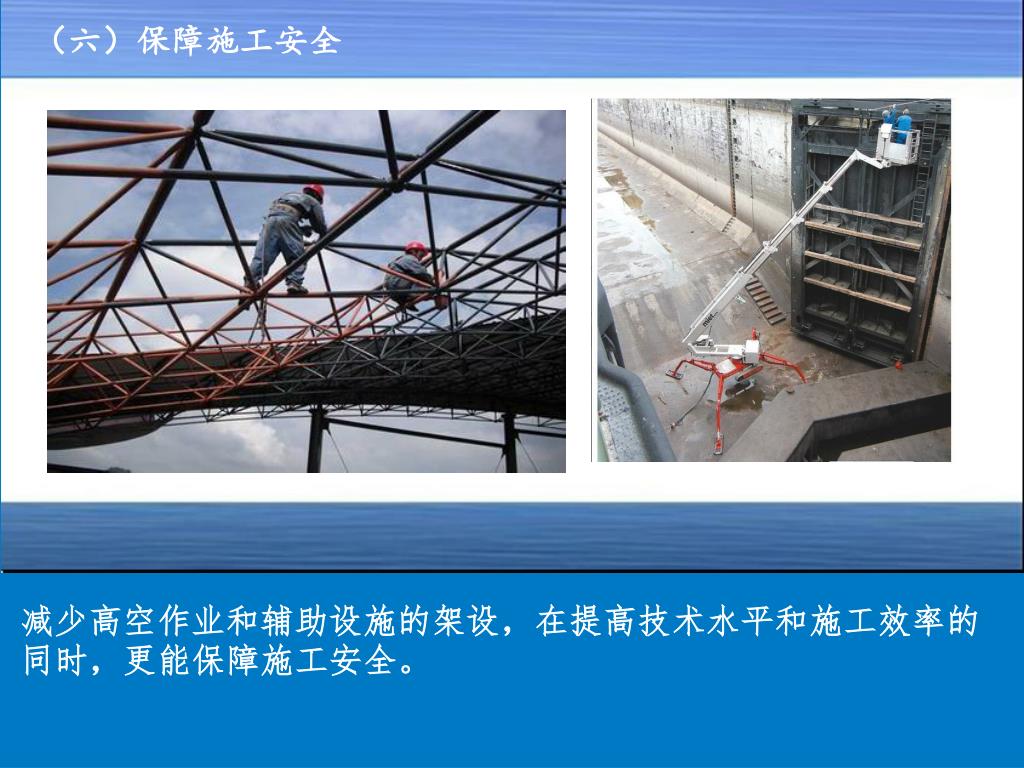

（六）保障施工安全 减少高空作业和辅助设施的架设，在提高技术水平和施工效率的同时，更能保障施工安全。

（七）降低人力成本 随着我国人口的老龄化，新生代技术工人（如：焊接、油漆工人）越来越缺乏，人力成本日益增长。工厂预制可以大大减少现场制造工序和对技术工人的需求，有利于平衡施工力量。

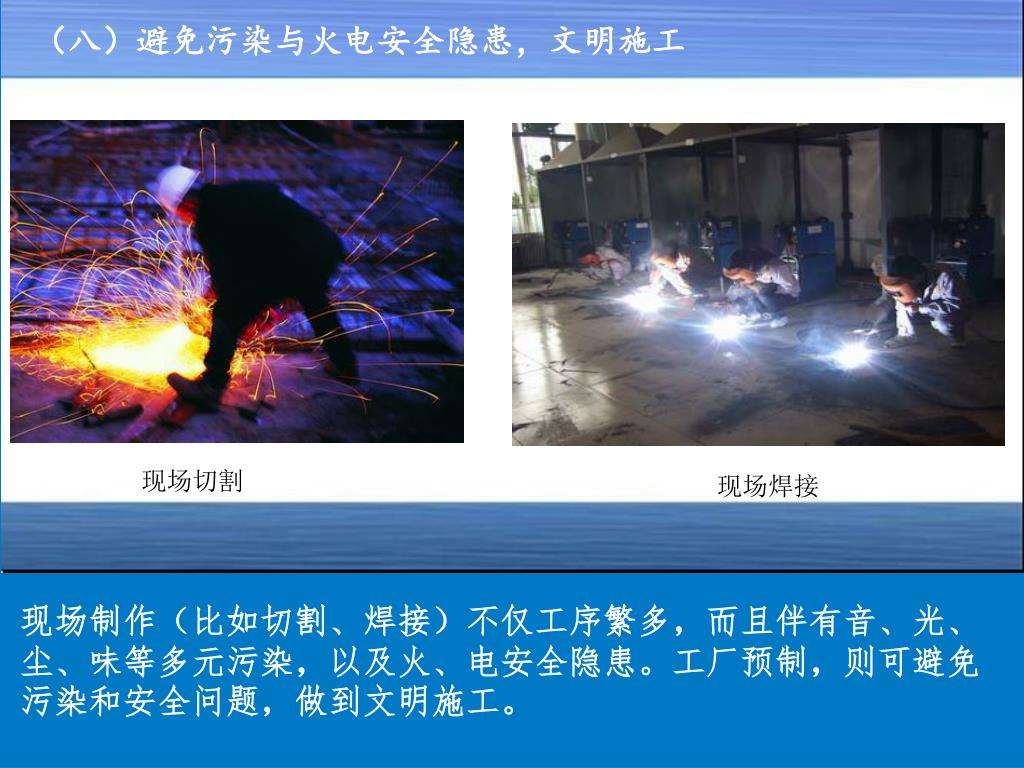

（八）避免污染与火电安全隐患，文明施工 现场切割现场焊接现场制作（比如切割、焊接）不仅工序繁多，而且伴有音、光、尘、味等多元污染，以及火、电安全隐患。工厂预制，则可避免污染和安全问题，做到文明施工。

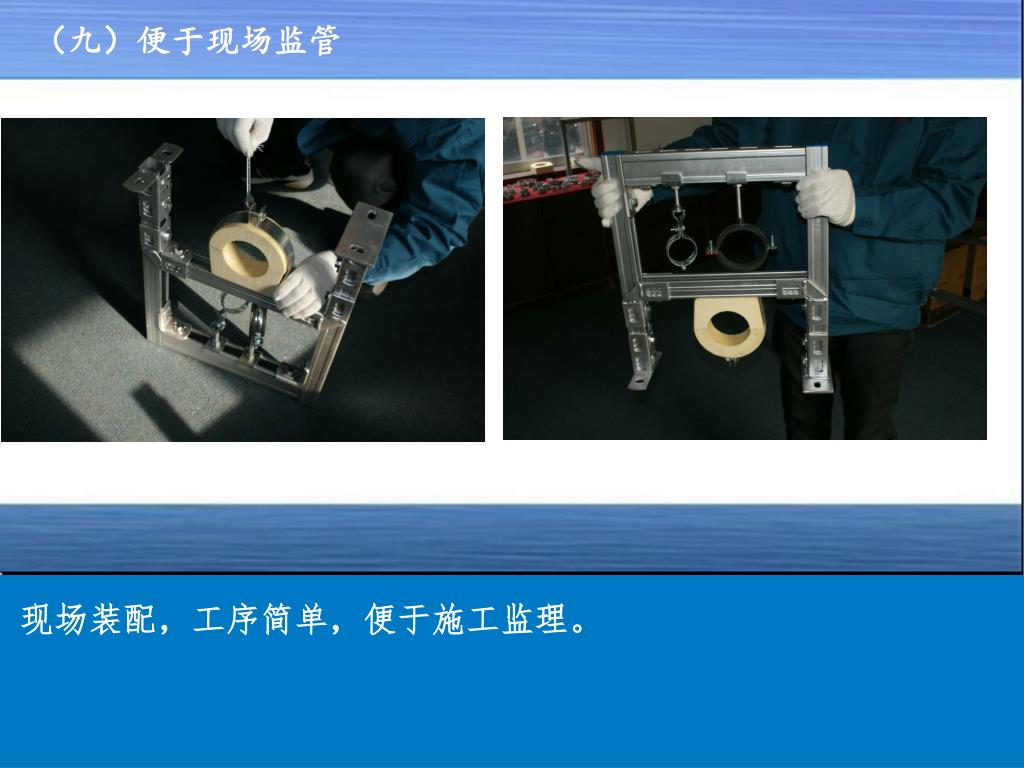

（九）便于现场监管 现场装配，工序简单，便于施工监理。

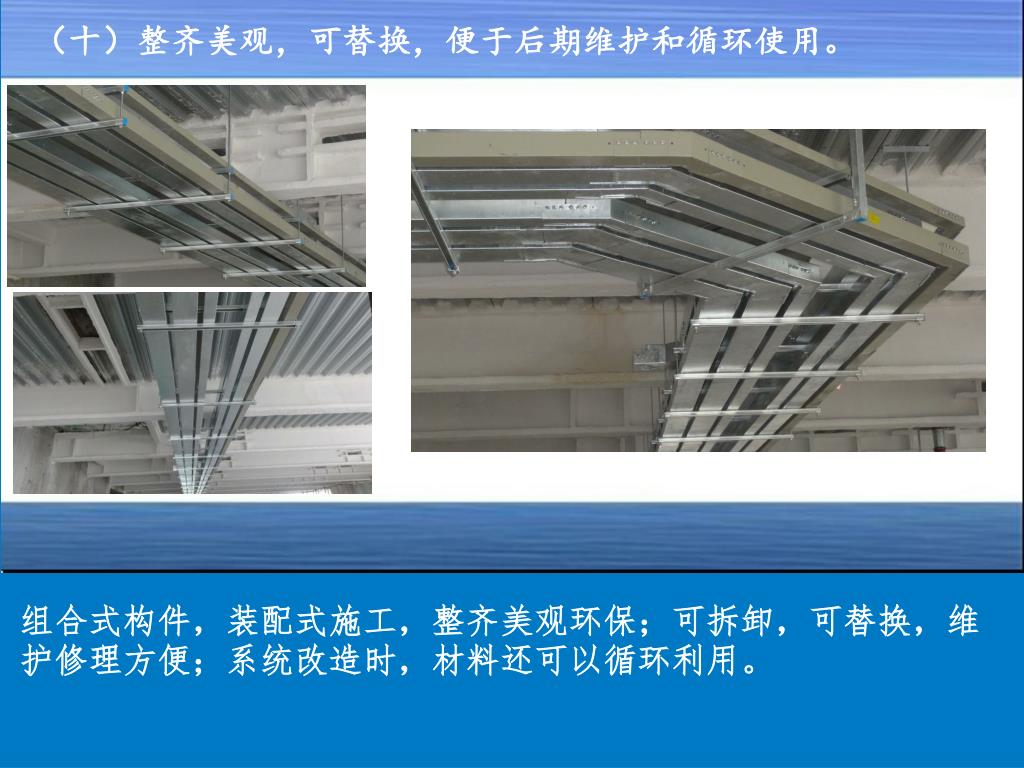

（十）整齐美观，可替换，便于后期维护和循环使用。（十）整齐美观，可替换，便于后期维护和循环使用。组合式构件，装配式施工，整齐美观环保；可拆卸，可替换，维护修理方便；系统改造时，材料还可以循环利用。

“工厂预制、现场机械装配”， 是安全高效、节能环保、文明施工的必然选择，能够真正做到“绿色、低碳和循环发展”，必将给整个建筑机电安装行业带来欣欣向荣的无限生机和健康蓬勃的发展。

案例分析： 管线支吊架的转型发展

装配式支吊架成为趋势的原因？ STEP 3 新生代安装工人的主要特点？ STEP 2 影响支吊架安装的主要因素？ STEP 1

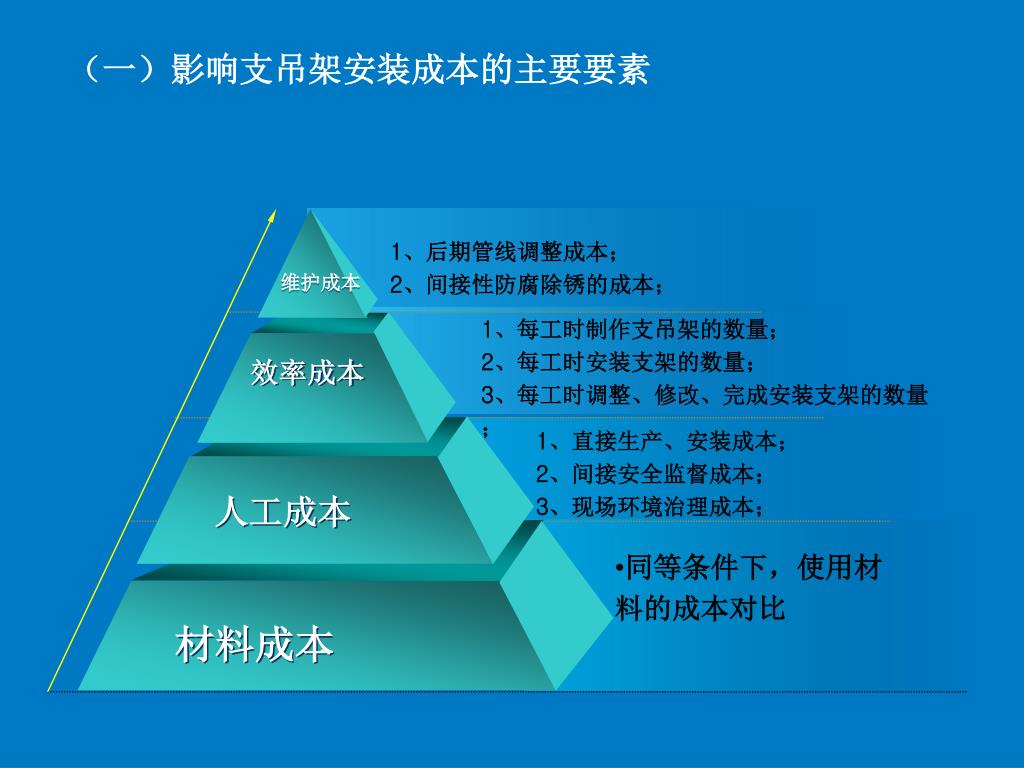

（一）影响支吊架安装成本的主要要素 1、后期管线调整成本； 2、间接性防腐除锈的成本；维护成本 1、每工时制作支吊架的数量； 2、每工时安装支架的数量； 3、每工时调整、修改、完成安装支架的数量；效率成本 1、直接生产、安装成本； 2、间接安全监督成本； 3、现场环境治理成本；人工成本 • 同等条件下，使用材料的成本对比材料成本

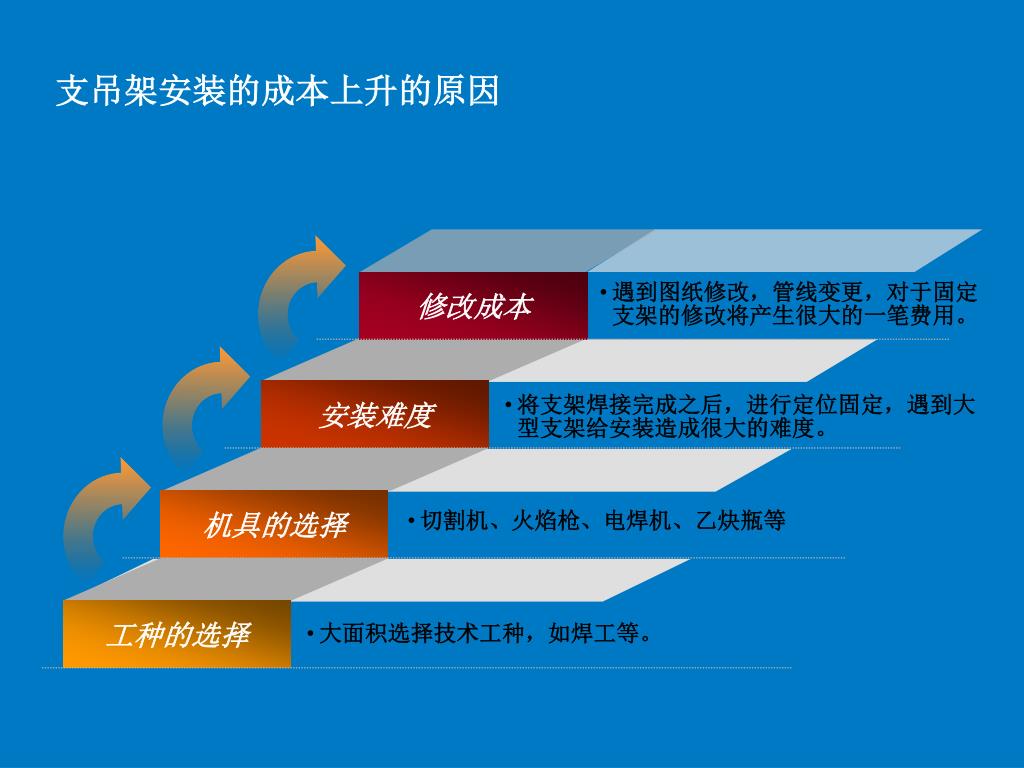

支吊架安装的成本上升的原因 修改成本 • 遇到图纸修改，管线变更，对于固定支架的修改将产生很大的一笔费用。安装难度 • 将支架焊接完成之后，进行定位固定，遇到大型支架给安装造成很大的难度。机具的选择 • 切割机、火焰枪、电焊机、乙炔瓶等工种的选择 • 大面积选择技术工种，如焊工等。

（二）新生代安装工人的特点 数量庞大工作耐受力差受教育程度高暂无生活压力基础培训不足对物质要求较高流动性较大技术工种比例低

理想中的安装方式 普工操作无电焊不动火工厂标准件预制合理布排安装现场按图集装配变更后简易调整防腐效果可观成本降低

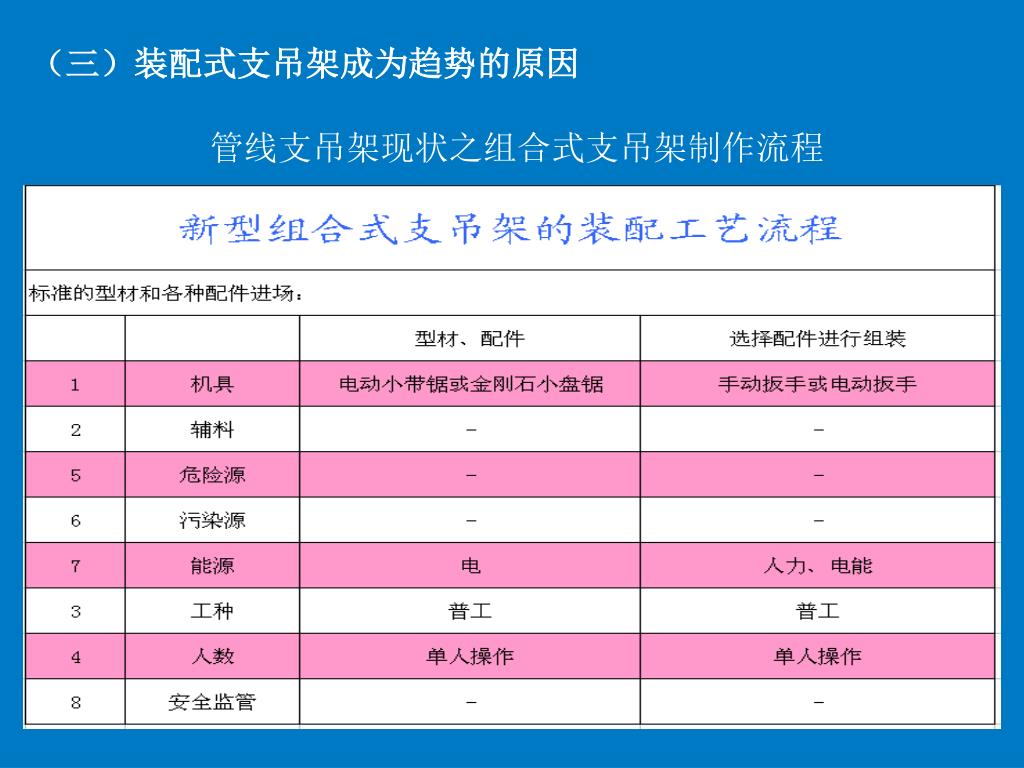

（三）装配式支吊架成为趋势的原因 管线支吊架现状之组合式支吊架制作流程

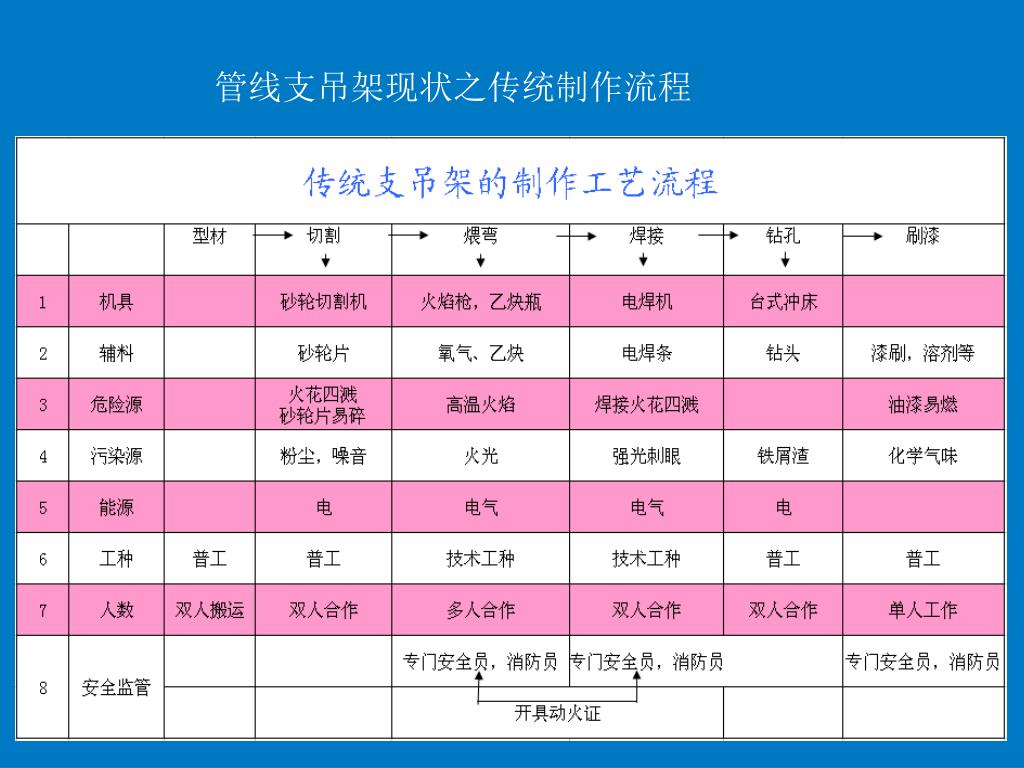

管线支吊架现状之传统制作流程

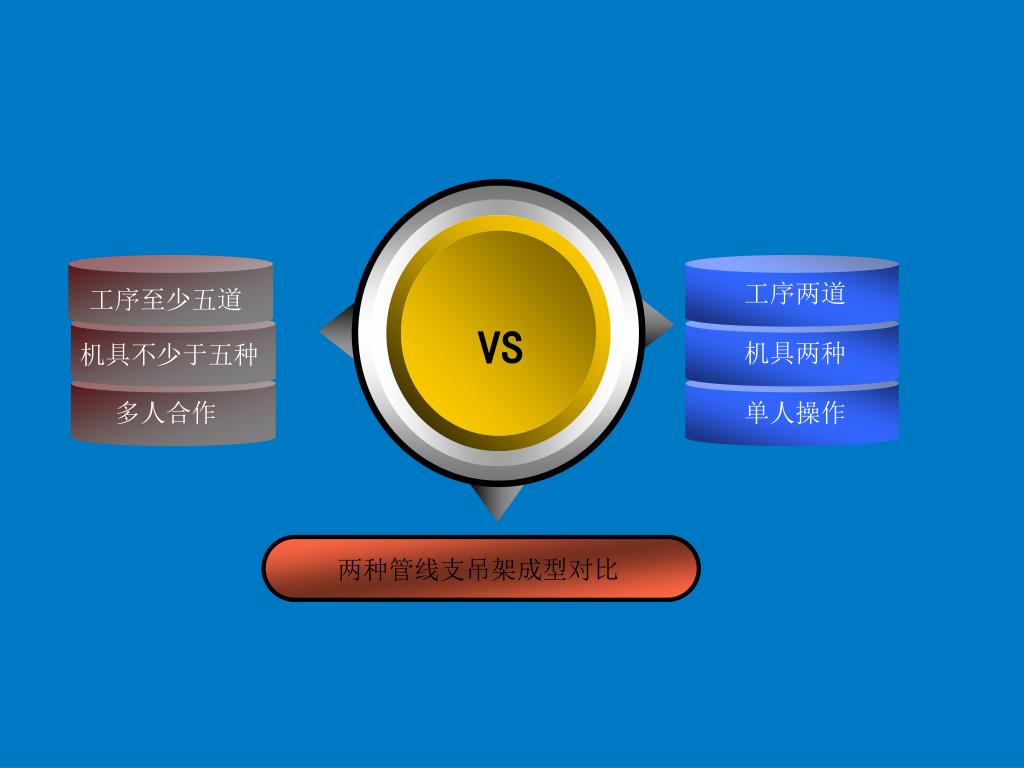

工序两道 工序至少五道 VS 机具两种机具不少于五种多人合作单人操作两种管线支吊架成型对比

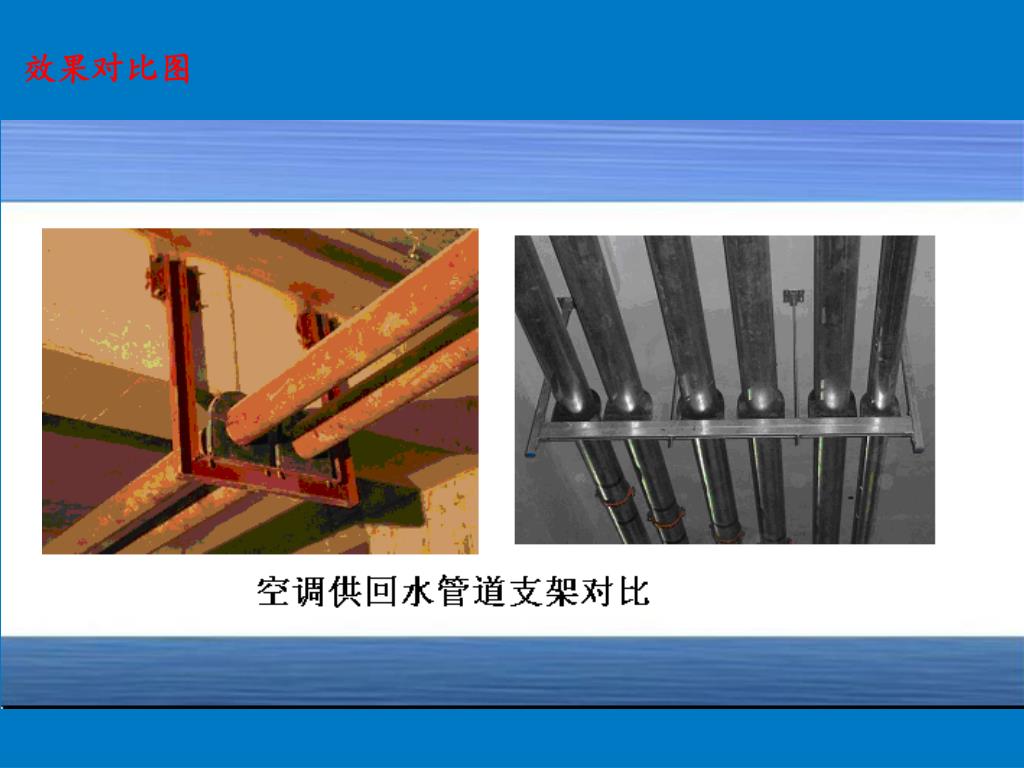

效果对比图

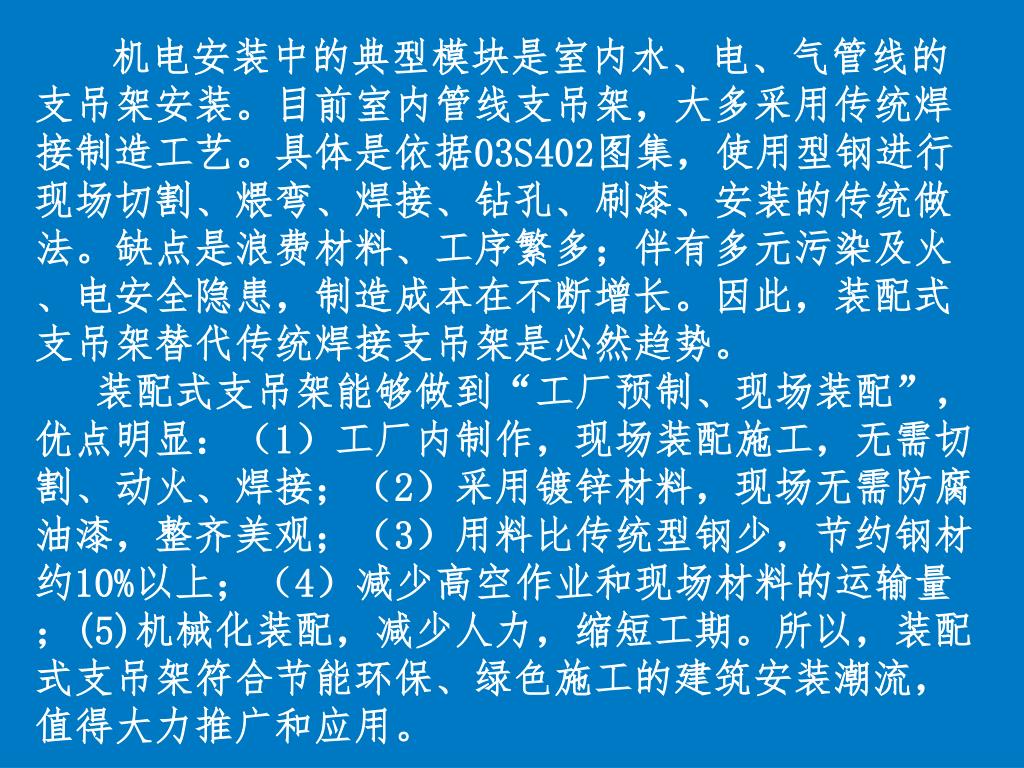

机电安装中的典型模块是室内水、电、气管线的支吊架安装。目前室内管线支吊架，大多采用传统焊接制造工艺。具体是依据03S402图集，使用型钢进行现场切割、煨弯、焊接、钻孔、刷漆、安装的传统做法。缺点是浪费材料、工序繁多；伴有多元污染及火、电安全隐患，制造成本在不断增长。因此，装配式支吊架替代传统焊接支吊架是必然趋势。机电安装中的典型模块是室内水、电、气管线的支吊架安装。目前室内管线支吊架，大多采用传统焊接制造工艺。具体是依据03S402图集，使用型钢进行现场切割、煨弯、焊接、钻孔、刷漆、安装的传统做法。缺点是浪费材料、工序繁多；伴有多元污染及火、电安全隐患，制造成本在不断增长。因此，装配式支吊架替代传统焊接支吊架是必然趋势。装配式支吊架能够做到“工厂预制、现场装配”，优点明显：（1）工厂内制作，现场装配施工，无需切割、动火、焊接；（2）采用镀锌材料，现场无需防腐油漆，整齐美观；（3）用料比传统型钢少，节约钢材约10%以上；（4）减少高空作业和现场材料的运输量；(5)机械化装配，减少人力，缩短工期。所以，装配式支吊架符合节能环保、绿色施工的建筑安装潮流，值得大力推广和应用。

装配式支吊架安装效果

绿色施工 ，健康发展。
