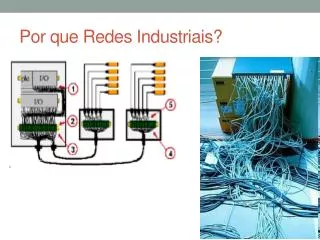

  1. Por que Redes Industriais?

  2. Transmissão Paralela • Transmissão de dados mais custosa e complexa. • Necessita mais de um canal de comunicação. • Baixa imunidade a ruídos. • Utilizada em curtas distâncias. • Custo elevado. • Apresenta maiores velocidades durante a transmissão de dados.

  3. Transmissão Serial • Menos complexa. • Necessita apenas de um canal de comunicação. • Apresenta menores velocidades durante a transmissão de dados. • Menor custo. • Maior imunidade a ruídos.

  4. Comunicação Serial x Paralela

  5. + rápida, + confiável, + cara - rápida, - confiável, - cara

  6. Principais Topologias Físicas Anel Barramento Estrela

  7. Topologia em Anel A topologia em anel forma uma ligação ponto-a-ponto entre cada dispositivo. A informação enviada é repetida de máquina por máquina até retornar à máquina de origem, sendo então retirada do anel.

  8. Topologia em Barramento Na topologia em barramento, há um barramento central, um cabo, onde todos os dispositivos são interligados. Um bom protocolo de comunicação deve ser utilizado para evitar colisões entre os dados.

  9. Topologia em Estrela Na topologia em estrela todas as máquinas são interligadas a um concentrador, que centraliza e coordena toda a comunicação.

  10. Topologias – Vantagens e Desvantagens

  11. 3 Níveis em Redes Industriais
