Indexation des images

INDEXATION des IMAGES

Marine Campedel

www.tsi.enst.fr/~campedel

mars 2005


Plan du cours

Plan du cours

  • Introduction

  • Indexation par le texte

  • Indexation par le contenu

    • Extraction des caractéristiques

    • Organisation des caractéristiques

    • Comparaison des caractéristiques

    • Interaction avec l’utilisateur

  • Évaluation des systèmes d’indexation

  • Conclusion

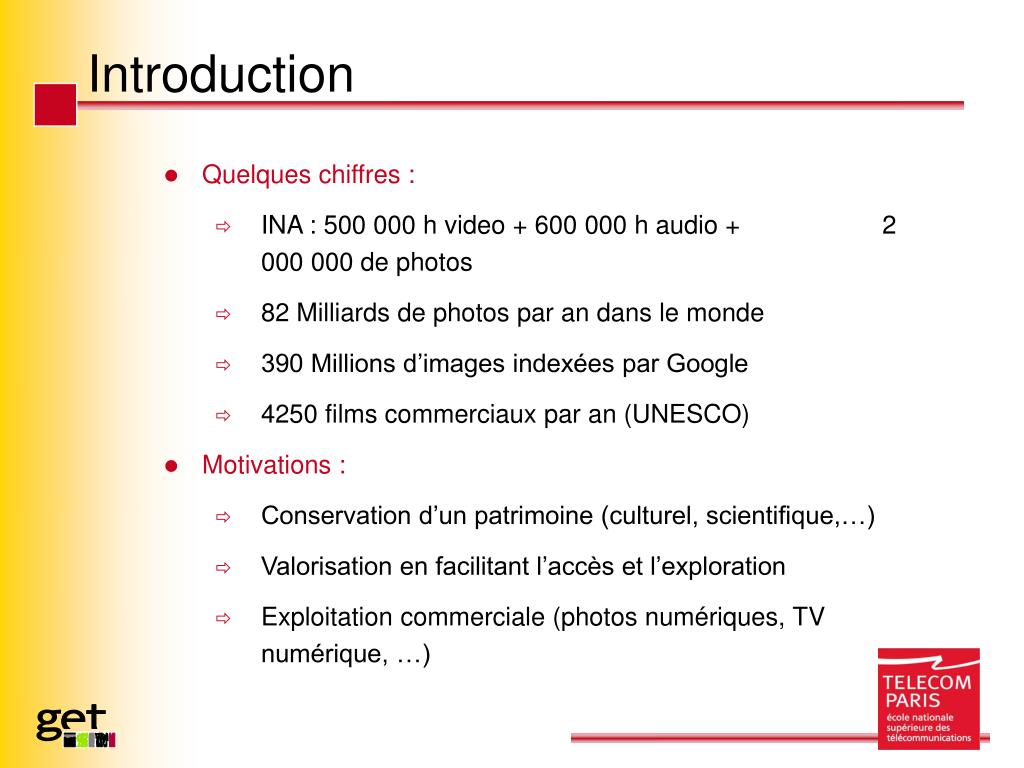

Introduction

Introduction

  • Quelques chiffres :

    • INA : 500 000 h video + 600 000 h audio + 2 000 000 de photos

    • 82 Milliards de photos par an dans le monde

    • 390 Millions d’images indexées par Google

    • 4250 films commerciaux par an (UNESCO)

  • Motivations :

    • Conservation d’un patrimoine (culturel, scientifique,…)

    • Valorisation en facilitant l’accès et l’exploration

    • Exploitation commerciale (photos numériques, TV numérique, …)


Introduction quelles images

Introduction : quelles images ?

  • biomédical, satellitaires, photos, 2D ou 3D,…

  • 3 catégories générales

    • Images d’art (auteur, titre,…)

    • Images documentaires (reliées à un texte)

    • Images ordinaires

  • Centres d’intérêts actuels :

    • Audio-vidéo, multimédia, 3D


Introduction1

Introduction

  • Acteurs industriels

    • QBIC (IBM), Virage, Netra

    • NewPhenix (CEA)

  • Acteurs académiques

    • VisualSeek (Columbia), …

    • IMEDIA (INRIA, Rocquencourt), RETIN (ETIS, Cergy), KIWI (Insa, Lyon),…

  • Nombreux projets européens et nationaux


Introduction2

Introduction

  • Objectif de l’indexation : faciliter l’accès à des bases de données en extrayant une information synthétique.

    • Fouille de données (Data Mining), Extraction de connaissances, Vision artificielle

  • Catalogue, classification et indexation : quelles différences ?

  • Indexation textuelle ou par le contenu ?


Introduction3

Introduction

  • 1980 : Annotation textuelle des images

  • 1990 : Indexation par la couleur, la forme et la texture

  • 1993 : Requête en utilisant la similarité des images

  • 1997 : Requête par images exemplaires et mesure de la pertinence (relevance feedback)

  • 2000 : apprentissage sémantique et adaptation à l’utilisateur

  • Enjeux actuels : annotation interactive, formalisation de la connaissance (ontologies), grosses bases de données (problèmes de stockage, de vitesse d’accès,…), données hétérogènes, …


Indexation d images partir du texte

Indexation d’images à partir du texte

  • Texte

    • meta-données : type d’image, titre, auteur, conditions de prises de vue,…

    • Annotations humaines

  • Avantages :

    • exploite les outils d’indexation textuelle, prise en compte plus aisée des aspects sémantiques.

  • Inconvénients :

    • vocabulaire limité

    • difficultés de l’annotation : définition du vocabulaire, temps d’annotation >> temps réel, subjectivité, etc.

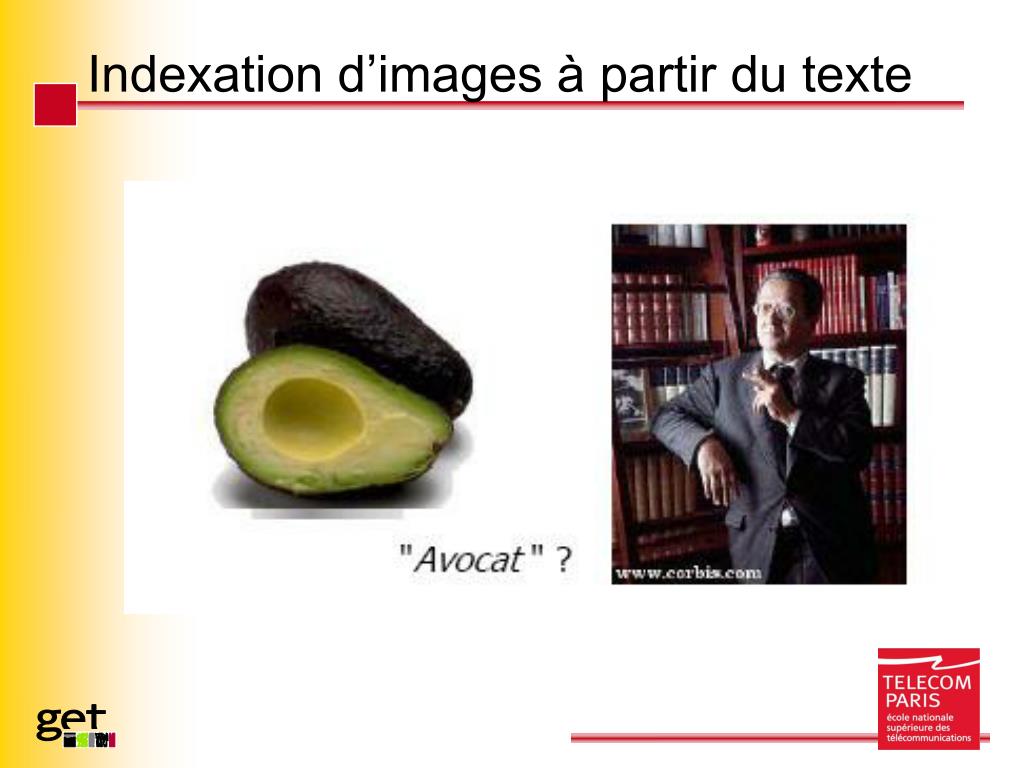

Indexation d images partir du texte1

Indexation d’images à partir du texte


Ontologies

Ontologies

  • Nécessité de définir un langage de description

    • Limité par le contexte de production

    • Limite l’utilisation

  • Définition d’ontologies : modélisation du contexte (objets/concepts et relations entre eux) de façon à lever toute ambiguïté d’interprétation

    « Le problème fondamental est de respecter la diversité des langages et des représentations du monde, tout en permettant l'échange d'information.[…] Identifier, modéliser les concepts d'un domaine, pertinents pour une/des applications, Se mettre d'accord, au sein d'une communauté, sur les termes employés pour se référer à ces concepts. »


Taxonomie nomenclature

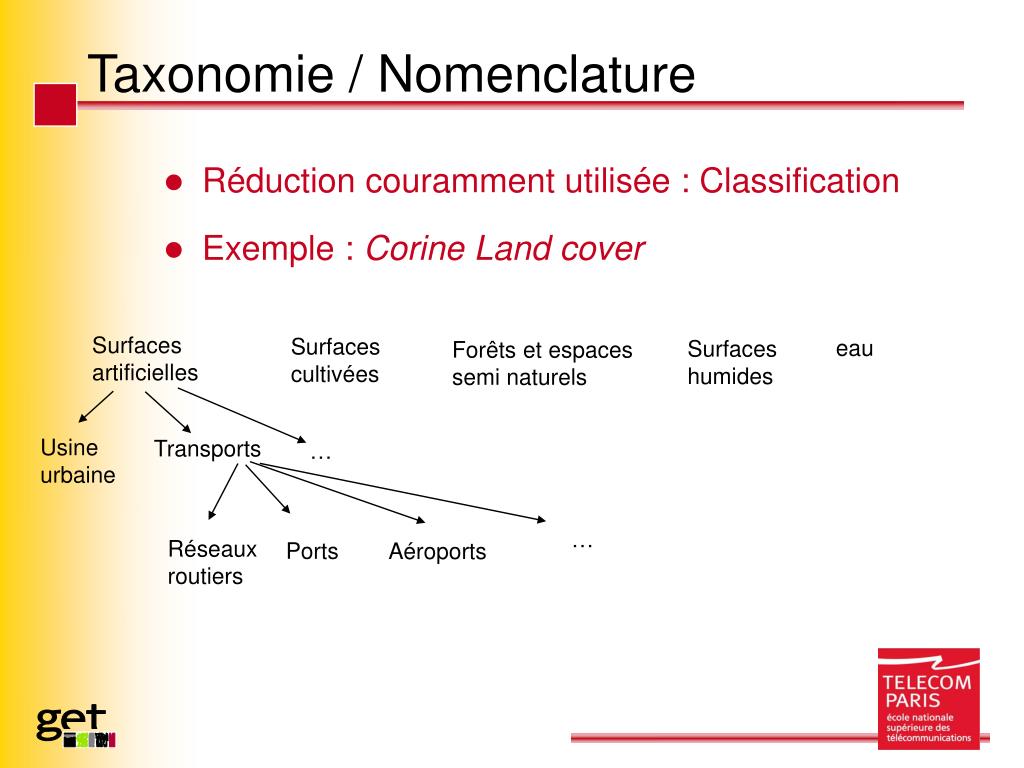

Taxonomie / Nomenclature

  • Réduction couramment utilisée : Classification

  • Exemple : Corine Land cover

Surfaces

artificielles

Surfaces

cultivées

eau

Surfaces

humides

Forêts et espaces

semi naturels

Usine

urbaine

Transports

Réseaux

routiers

Ports

Aéroports

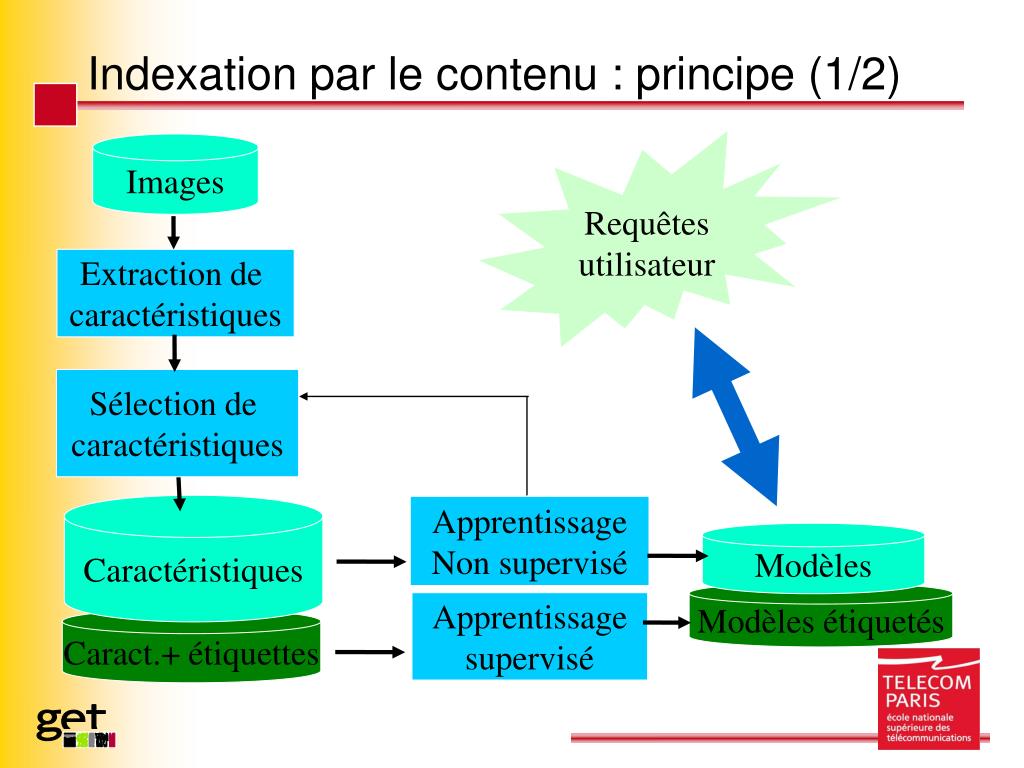

Indexation par le contenu principe 1 2

Indexation par le contenu : principe (1/2)

Requêtes

utilisateur

Images

Extraction de

caractéristiques

Sélection de

caractéristiques

Caractéristiques

Apprentissage

Non supervisé

Modèles

Modèles étiquetés

Apprentissage

supervisé

Caract.+ étiquettes

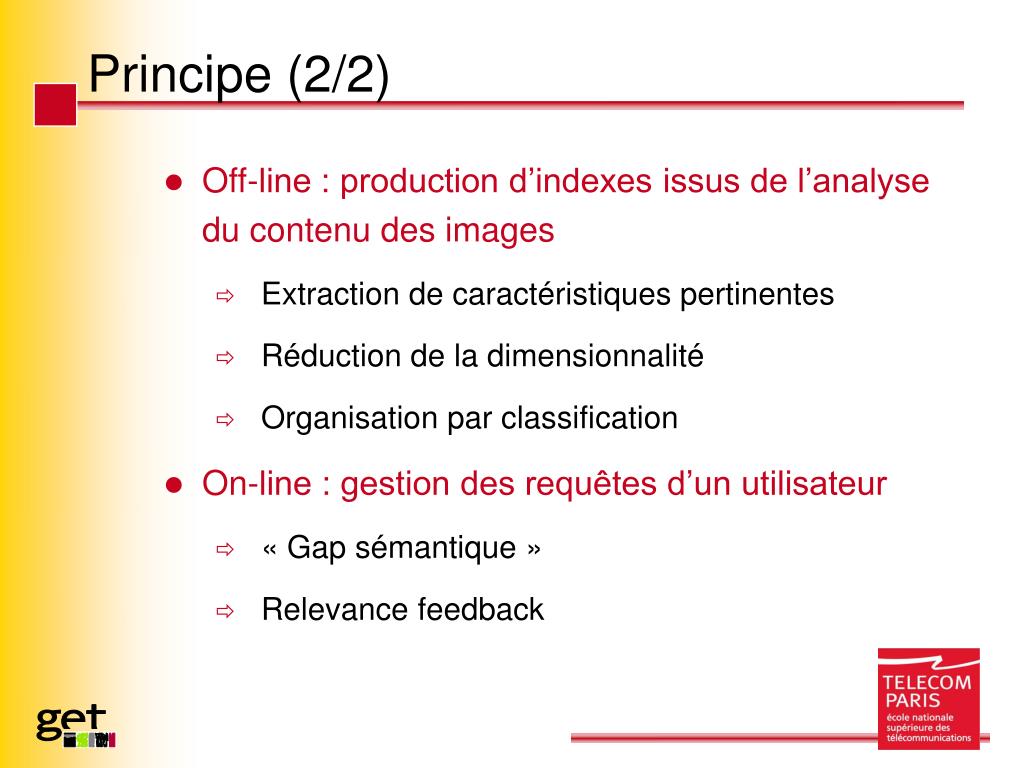

Principe 2 2

Principe (2/2)

  • Off-line : production d’indexes issus de l’analyse du contenu des images

    • Extraction de caractéristiques pertinentes

    • Réduction de la dimensionnalité

    • Organisation par classification

  • On-line : gestion des requêtes d’un utilisateur

    • « Gap sémantique »

    • Relevance feedback


Extraction de caract ristiques 1 2

Extraction de caractéristiques (1/2)

  • Caractéristiques :

    • Spécifiques : points saillants, minuties,…

    • Générales : couleur, texture, forme

  • Globale ou locale :

    • Blocs arbitraires, segmentation, information topologique


Extraction de caract ristiques 2 2

Extraction de caractéristiques (2/2)

  • Problème de représentation

    • Caractéristiques numériques, symboliques, graphes,…

  • Invariances

    • Translation, rotation, homothétie,

    • non-linéaires ?

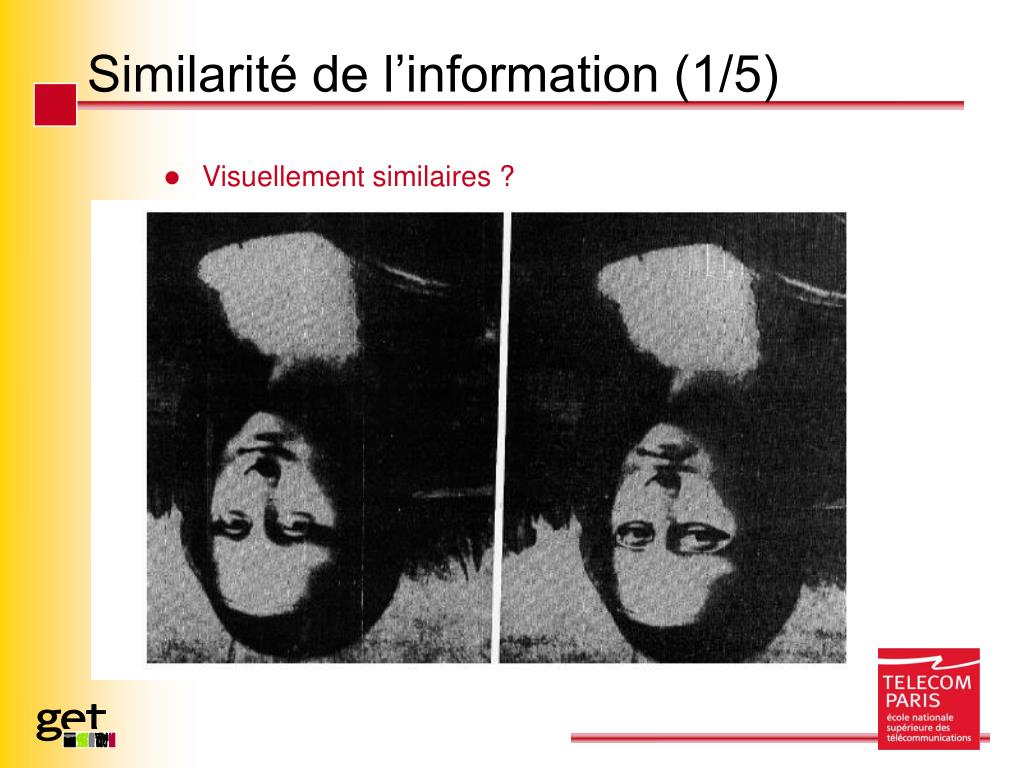

Similarit de l information 1 5

Similarité de l’information (1/5)

  • Visuellement similaires ?

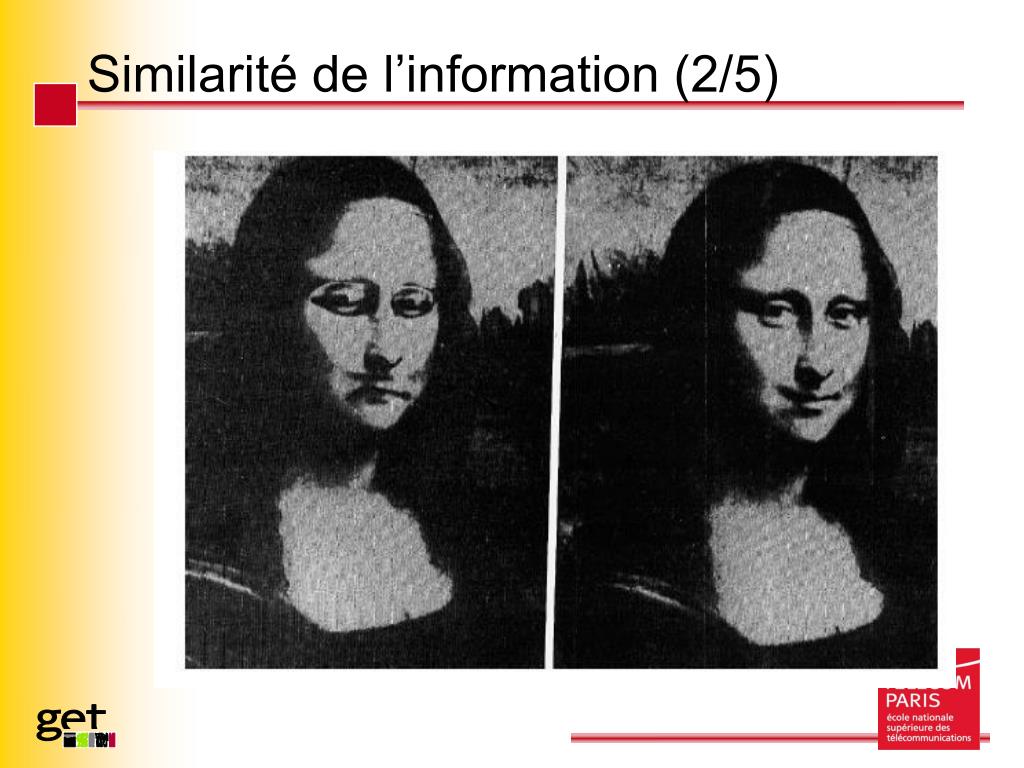

Similarit de l information 2 5

Similarité de l’information (2/5)


Similarit de l information 3 5

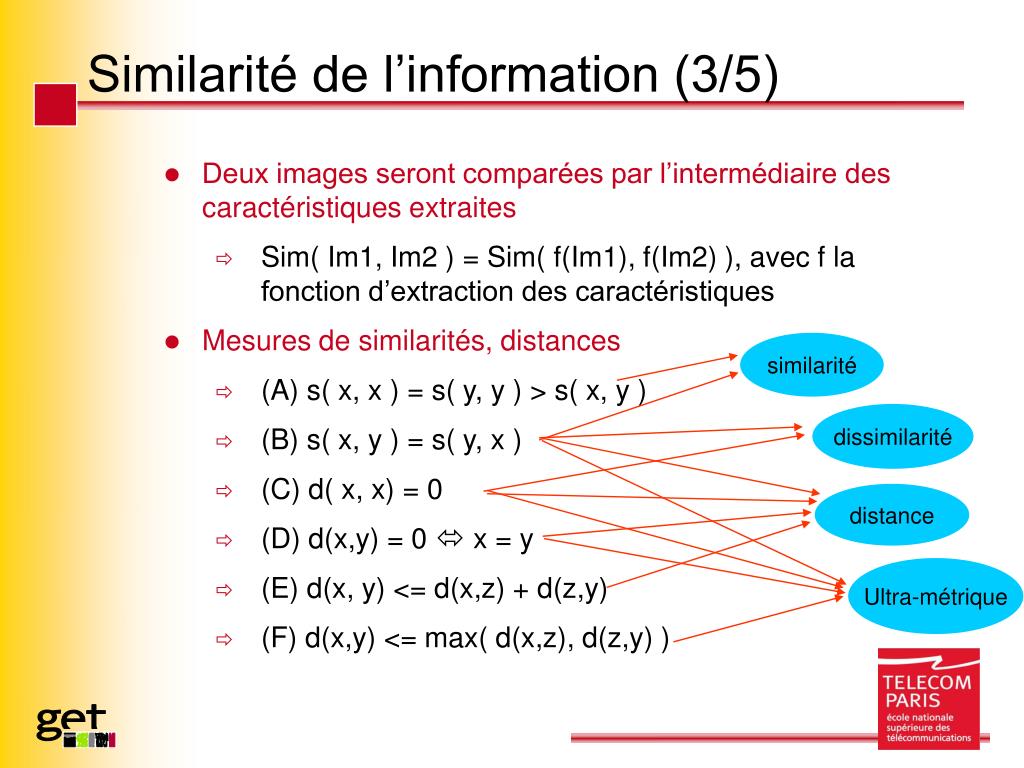

Similarité de l’information (3/5)

  • Deux images seront comparées par l’intermédiaire des caractéristiques extraites

    • Sim( Im1, Im2 ) = Sim( f(Im1), f(Im2) ), avec f la fonction d’extraction des caractéristiques

  • Mesures de similarités, distances

    • (A) s( x, x ) = s( y, y ) > s( x, y )

    • (B) s( x, y ) = s( y, x )

    • (C) d( x, x) = 0

    • (D) d(x,y) = 0  x = y

    • (E) d(x, y) <= d(x,z) + d(z,y)

    • (F) d(x,y) <= max( d(x,z), d(z,y) )

similarité

dissimilarité

distance

Ultra-métrique


Similarit de l information 4 5

Similarité de l’information (4/5)

  • Distance euclidienne

  • Distance euclidienne généralisée

  • Malahanobis

  • Chi2

  • Similarité en cosinus

  • Combinaisons linéaires de similarités (ou distances)


Similarit de l information 5 5

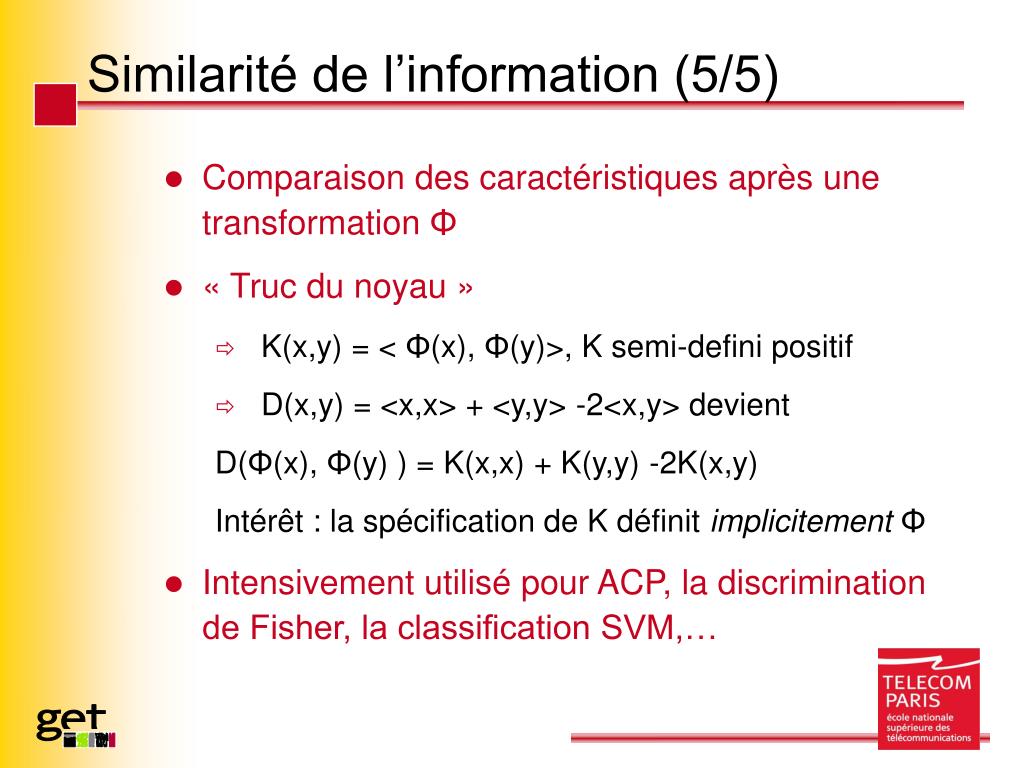

Similarité de l’information (5/5)

  • Comparaison des caractéristiques après une transformation Φ

  • « Truc du noyau »

    • K(x,y) = < Φ(x), Φ(y)>, K semi-defini positif

    • D(x,y) = <x,x> + <y,y> -2<x,y> devient

      D(Φ(x), Φ(y) ) = K(x,x) + K(y,y) -2K(x,y)

      Intérêt : la spécification de K définit implicitementΦ

  • Intensivement utilisé pour ACP, la discrimination de Fisher, la classification SVM,…

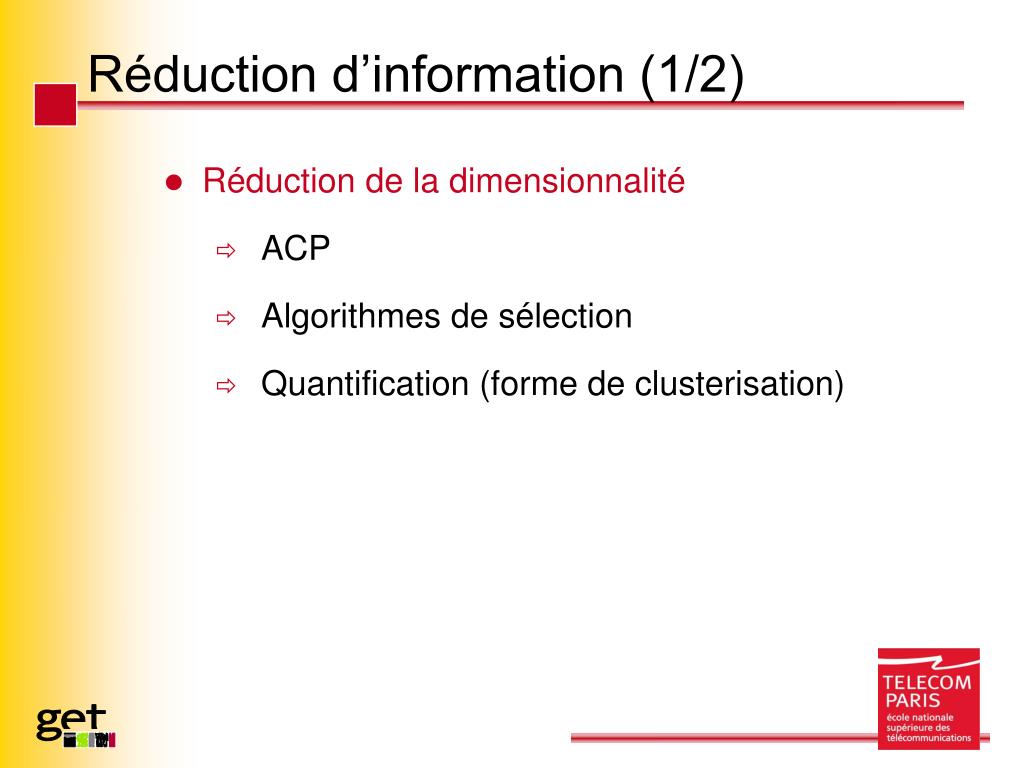

R duction d information 1 2

Réduction d’information (1/2)

  • Réduction de la dimensionnalité

    • ACP

    • Algorithmes de sélection

    • Quantification (forme de clusterisation)


R duction d information 2 2

Réduction d’information (2/2)

  • Sélection : filter/wrapper/embedded

    • Supervisé, non supervisé

    • Supervisé, wrapper : SVM-RFE, Fisher,…

    • Non supervisé, filter : clusterisation des caractéristiques


Organisation de l information 1 2

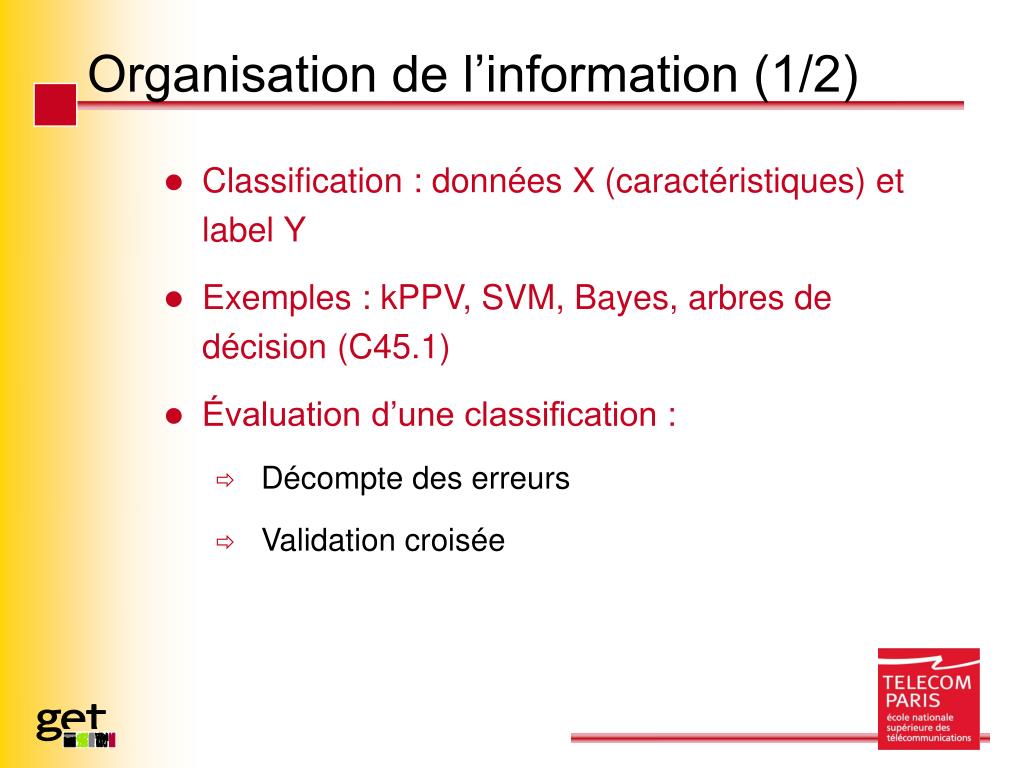

Organisation de l’information (1/2)

  • Classification : données X (caractéristiques) et label Y

  • Exemples : kPPV, SVM, Bayes, arbres de décision (C45.1)

  • Évaluation d’une classification :

    • Décompte des erreurs

    • Validation croisée


Organisation de l information 2 2

Organisation de l’information (2/2)

  • Clusterisation : données X

    • Partitionnement : kMeans

    • Hiérarchique : arbres

  • Minimiser la distance intra-classes et maximiser la distance inter-classes

  • Évaluation : pas évidente

    • Estimation du nombre de clusters : indexes de Calinsky, Davies Bouldin, Dunn,…

    • Mesure de la qualité ?


Gestion de l information

Gestion de l’information

  • SGBD Systèmes de Gestion de Bases de données

  • Gestion informatique : interaction avec les requêtes utilisateur, temps d’accès, place mémoire, …

    • Relationnel : SQL, mySQL

    • Objet

    • Relationnel-objet : Oracle, PostGreSQL


Requ tes

Requêtes

  • Grande diversité

  • Les systèmes imposent des types de requête :

    • Recherche d’une image dans une base

    • Recherche d’images similaires à une image exemplaire

    • Recherche d’images similaires à des images exemples et dissimilaires à d’autres

    • Recherche d’images contenant une région de l’image exemplaire


Feedback utilisateur 1 2

Feedback utilisateur (1/2)

  • Défaut majeur des systèmes standards : l’utilisateur doit s’adapter au système

    • Caractéristiques extraites automatiquement non intuitives

    • Fossé entre la formulation des requêtes et le codage de l’information

  • Nécessité d’adapter le système à l’utilisateur

    • Apprentissage : requêtes, mesures de similarités


Feedback utilisateur 2 2

Feedback utilisateur (2/2)

Requêtes

utilisateur

Images

Extraction de

caractéristiques

Sélection de

caractéristiques

Caractéristiques

Apprentissage

Non supervisé

Modèles

Modèles étiquetés

Apprentissage

supervisé

Caract.+ étiquettes


Valuation 1 2

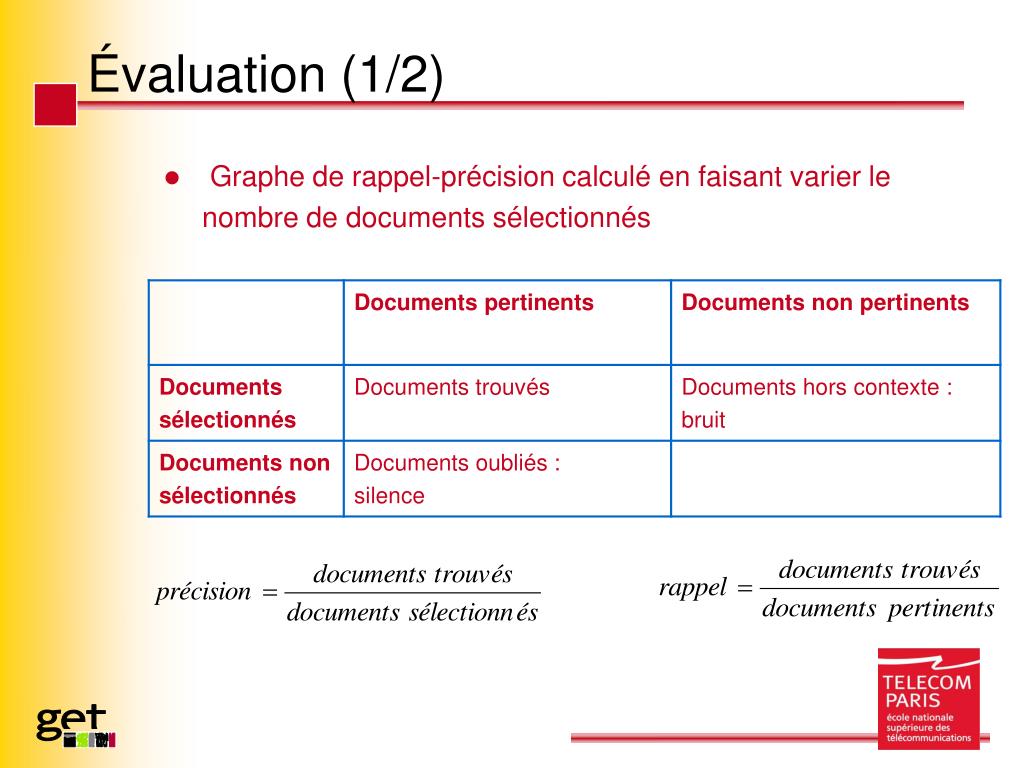

Évaluation (1/2)

  • Graphe de rappel-précision calculé en faisant varier le nombre de documents sélectionnés

et


Valuation 2 2 autres crit res

Évaluation (2/2) : autres critères

  • Exploitation du rang de récupération

  • Critère de validation de MPEG7

    • Rank*(k) = rang(k) si < K(q), 1.25K sinon

    • AVR(q) : moyenne des rangs

    • MRR(q) = AVR(q) – 0.5( 1 + NG(q) )

    • NMRR(q) = MRR(q) / ( 1.25K – 0.5(1+NG(q)) )

    • Critère final : moyenne des NMRR

    • Notations : q = 1 requête ; k = une image pertinente pour la requête ; NG(q) nombre d’images pertinentes pour la requête ; K limite de rang acceptable


Normalisation mpeg 7 1 2

Normalisation : MPEG 7 (1/2)

  • MPEG : Motion Picture Expert group

  • MPEG7 : A Multimedia Content Description Interface, normalisé en 2001

  • Standard de description du contenu de données multimédia + interprétation du sens de l’information

  • S’appuie sur XML (langage à balises)

  • Un éditeur gratuit d’IBM (pour indexer des videos)

    • www.alphaworks.ibm.com/tech/videoannex


Normalisation mpeg 7 2 2

Normalisation : MPEG 7 (2/2)

  • Définitions de caractéristiques bas niveau :

    • //www-iplab.ece.ucsb.edu/publications/01IEEEManjunath.htm

  • Évaluation des caractéristiques sur des bases étiquetées manuellement


D monstrations

Démonstrations

  • Images 3D : http://3d.csie.ntu.edu.tw/


D monstrations1

Démonstrations


D monstrations2

Démonstrations

Ding-Yun Chen, Xiao-Pei Tian, Yu-Te Shen and Ming Ouhyoung, "On Visual Similarity Based 3D Model Retrieval", Computer Graphics Forum (EUROGRAPHICS'03), Vol. 22, No. 3, pp. 223-232, Sept. 2003


D monstrations3

Démonstrations

  • www-rocq.inria.fr/imedia/ikona

  • Feedback utilisateur


Conclusion

Conclusion

  • Indexation des images : problème non résolu

  • Experts issus de domaines variés (informatique, traitement de l’image, psycho visuel, apprentissage machine, …)

  • Deux axes à étudier simultanément :

    • Techniques d’analyse d’image donc d’extraction et de comparaison de l’information

    • Pertinence de l’information pour un utilisateur

  • Produits commerciaux encore basiques … quoique
