Lab2 动态信号分析仪的构成与基本振动的测量

《动态测试与分析技术》EM306

主讲:余征跃


Lab2

本实验的任务

  • 动态分析仪的组成

    • USB-6009

    • Labview 2011

  • 测量经过传感器放大的振动信号

    • 压电传感器 YD-3A

    • 调理放大器 MI-2004

    • 信号发生器 DH-1301

    • 激振器 JZ-2

    • 实验装置


Lab2

设备介绍

  • USB-6009数据采集卡

Low-Cost, Bus-Powered Multifunction DAQ for USB

8 analog inputs at 12 or 14 bits, up to 48 kS/s

2 analog outputs at 12 bits, software-timed

12 TTL/CMOS digital I/O lines

One 32-bit, 5 MHz counter


Lab2

设备介绍

  • 调理放大器 MI-2004

通道数:4

支持传感器:电荷、ICP、TEDS

滤波方式:低通、高通和带通

积分方式:一次积分、二次积分

适用范围:压电式传感器的信号调理和放大,可用振动、噪声等测量。


Lab2

设备介绍

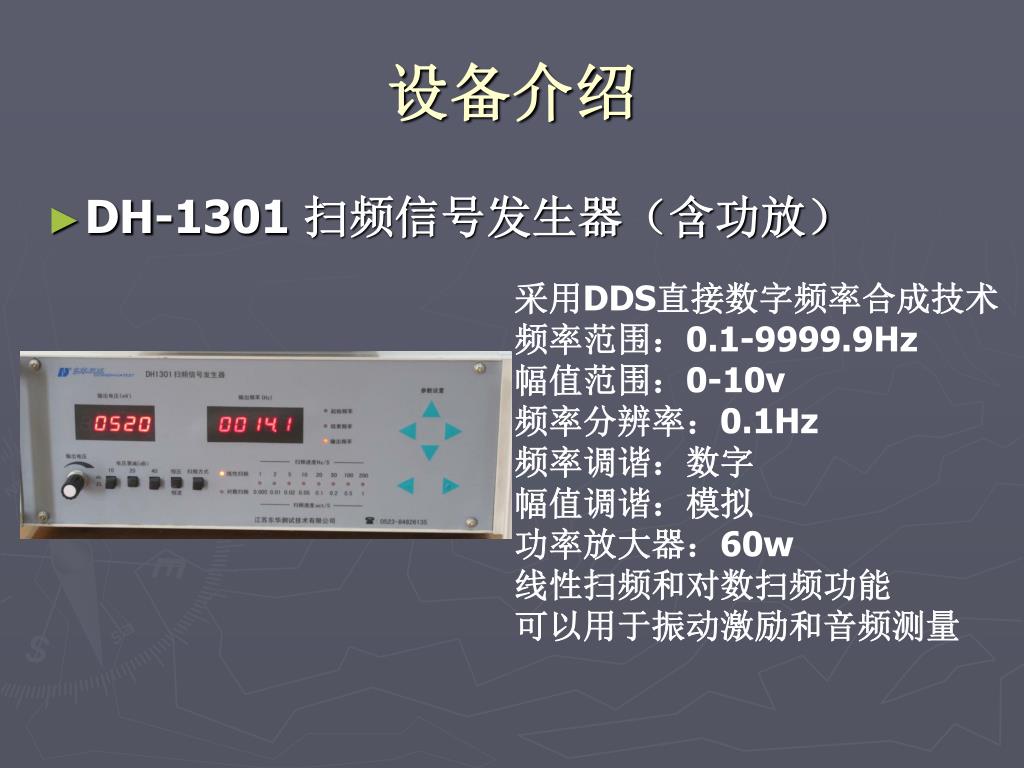

  • DH-1301 扫频信号发生器(含功放)

采用DDS直接数字频率合成技术

频率范围:0.1-9999.9Hz

幅值范围:0-10v

频率分辨率:0.1Hz

频率调谐:数字

幅值调谐:模拟

功率放大器:60w

线性扫频和对数扫频功能

可以用于振动激励和音频测量


Lab2

设备介绍

  • 传感器和激振器

加速度传感器 YD-3

原理:压电式,电荷输出

灵敏度:2PC/ms-2

测量范围:100-500g

力传感器 5110

原理:压电式、电荷输出

灵敏度:4PC/N

测量范围:-0.4~5kN

谐振频率:45kHz

激振器 JZ-2

原理:电动原理

输出力:2kgf


Lab2

设备介绍

  • 实验装置


Lab2

实验内容

  • 1. 动态信号分析仪的构成

    • 采集卡 USB-6009

    • 驱动程序 DAQmx

    • 编程软件 Labview 2011

计算机 PC

编程软件 Labview

采集卡 USB-6009

驱动程序DAQmx

驱动程序DAQmx

USB 硬件接口

操作系统 OS

操作系统 OS


Lab2

实验内容

  • 测量面板


Lab2

实验内容

  • 程序框图


Lab2

实验内容

  • 主要函数

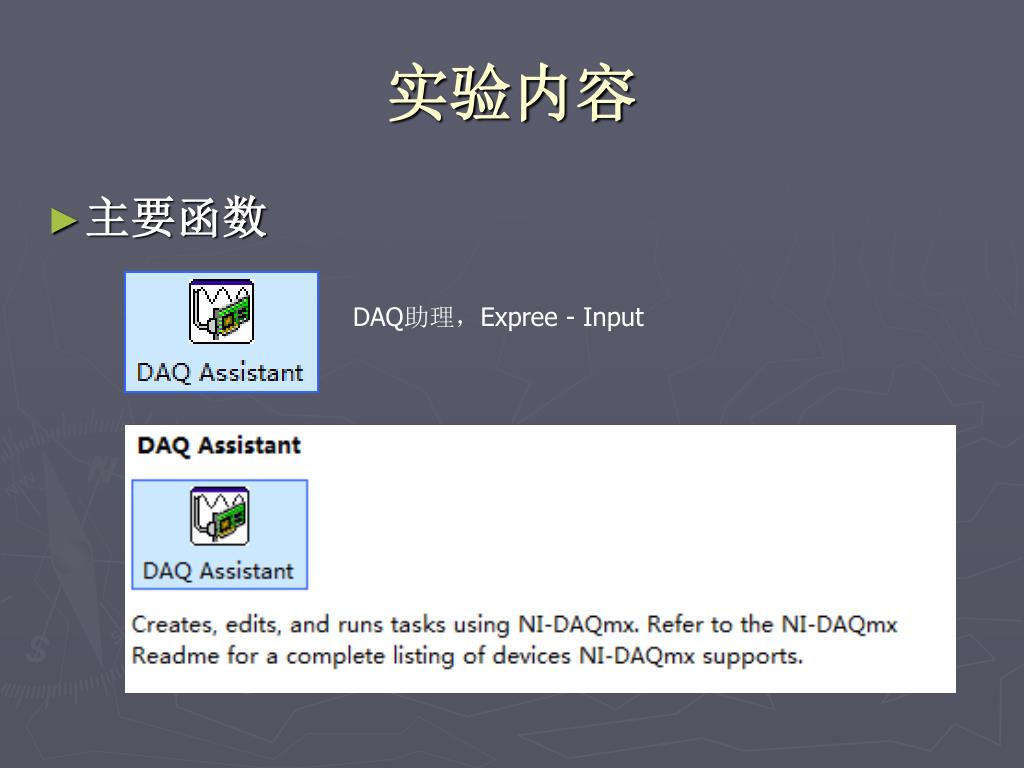

DAQ助理,Expree - Input


Lab2

实验内容

  • 主要函数

频谱分析,Sound and Vibration – Frequency analysis


Lab2

实验内容

  • 主要函数

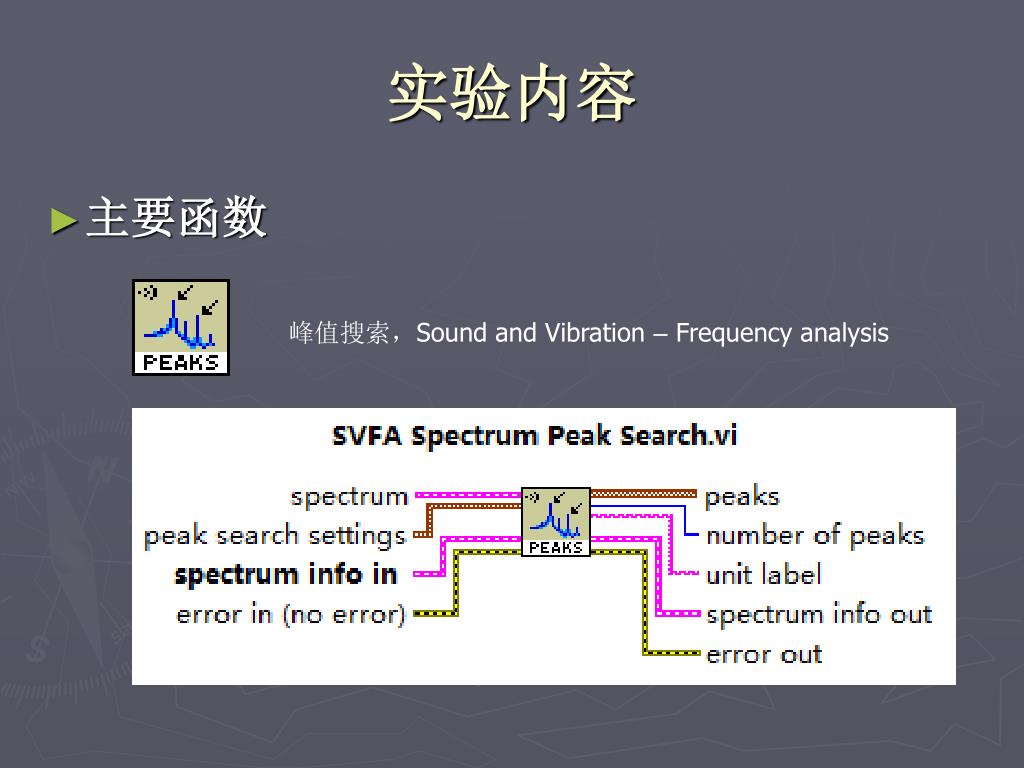

峰值搜索,Sound and Vibration – Frequency analysis


Lab2

实验内容

  • 2. 定频试验:测量值和设定值之间的关系

    • 2.1 信号发生器:

      • 电压变化:100,200,…,500mV

    • 2.2 调理放大器:

      • 增益设置:3.16,10,…,316mV/Unit

      • 灵敏度设置:1,2,…,5pC/Unit

      • 积分:一次积分,二次积分


Lab2

实验内容

  • 3. 扫频试验演示

    • 3.1 线性扫频

    • 3.2 对数扫频

    • 主要参数设置:

      • 起始频率

      • 结束频率

      • 扫频方式

      • 扫频周期

      • 扫频速率


Lab2

仪器操作

  • 信号发生器

参数设置

输出电压

输出频率

电压衰减

频率增减

恒压方式、恒流方式

扫频方式:线性扫频Hz/s、对数扫频OCT/s


Lab2

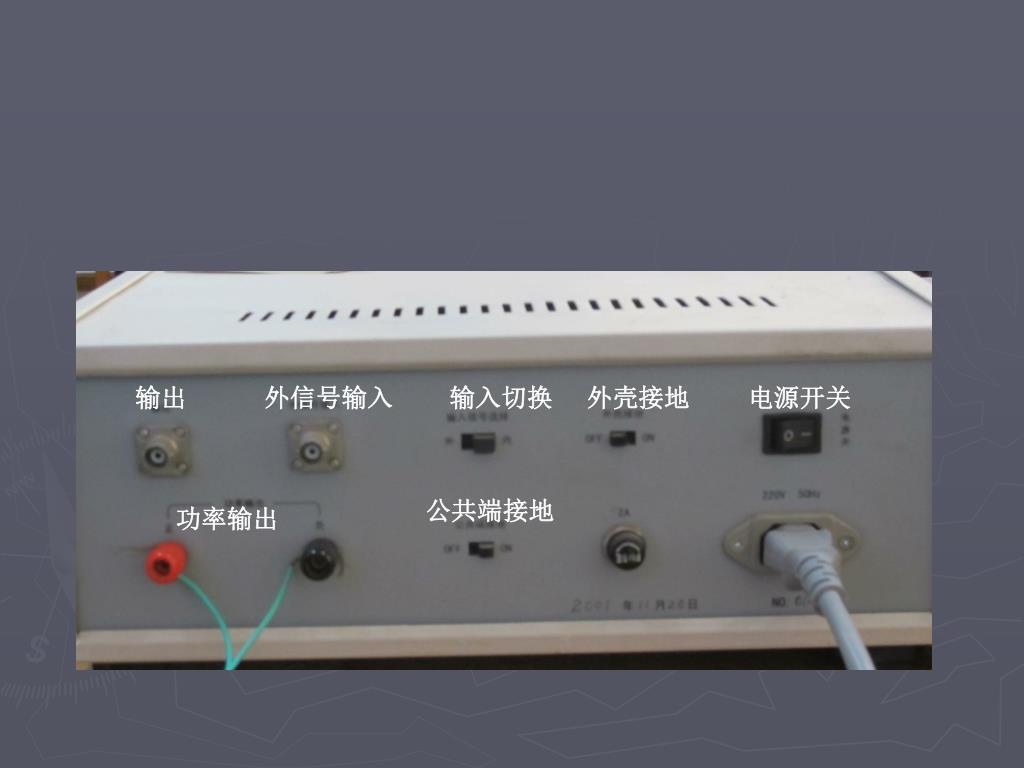

输出

外信号输入

输入切换

外壳接地

电源开关

公共端接地

功率输出


Lab2

仪器操作

  • 调理放大器 –前面板


Lab2

仪器操作

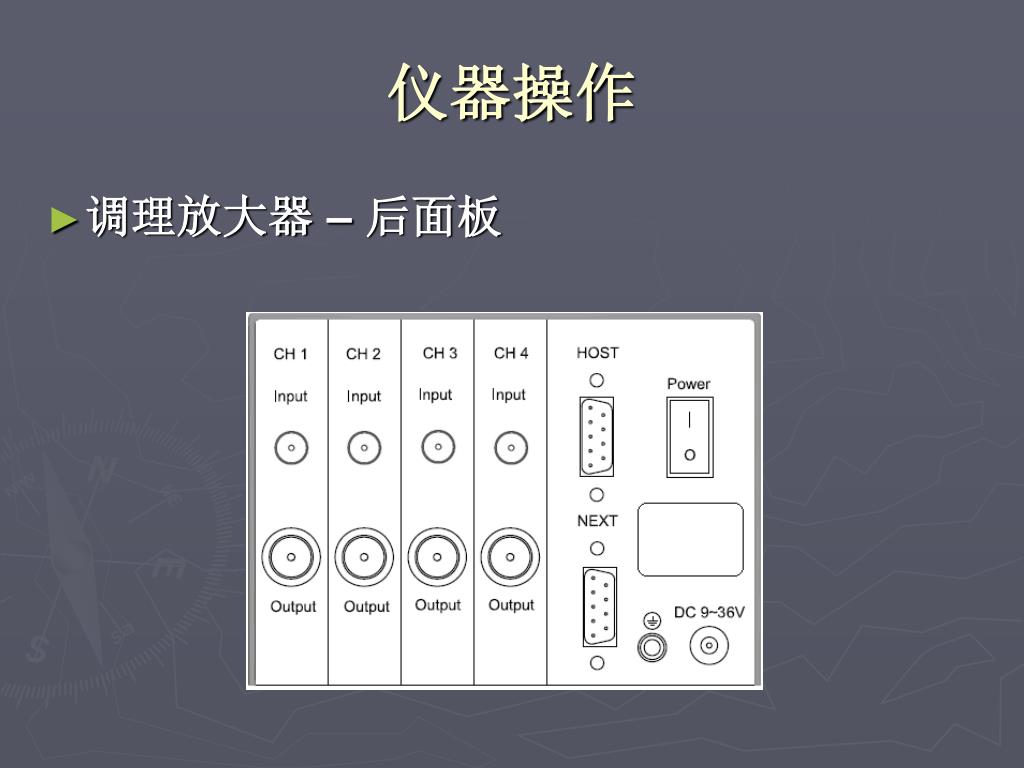

  • 调理放大器 –后面板


Lab2

仪器操作

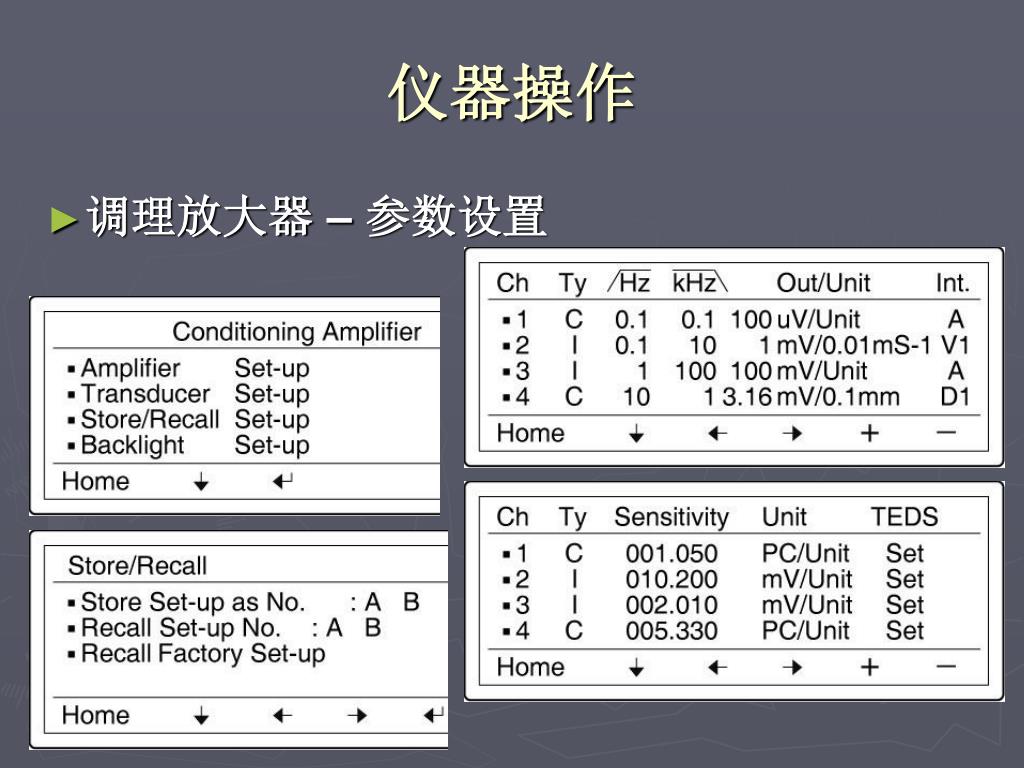

  • 调理放大器 –参数设置
