CPU 314C-2 PN/DP Устройство

CPU 314C-2 PN/DP Устройство. SIMATIC MMC c лот. 8 D I 24V 4 AI ( Ток / Напряжение ) 1 AI ( Сопротивление ) 2 AO ( Ток / Напряжение ). Индикаторы статуса и ошибок. Переключатель режима. Индикатор PN порта. 16 DI 24V 16 DO 24V. 2 PROFINET порта. Комбинированный MPI/DP порт.

elwyn
Download Presentation

CPU 314C-2 PN/DP Устройство

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

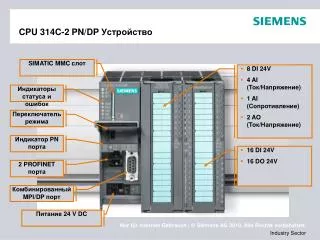

  1. CPU 314C-2 PN/DP Устройство SIMATIC MMC cлот • 8 DI 24V • 4 AI (Ток/Напряжение) • 1 AI (Сопротивление) • 2 AO (Ток/Напряжение) Индикаторы статуса и ошибок Переключатель режима Индикатор PN порта • 16 DI 24V • 16 DO 24V 2 PROFINETпорта Комбинированный MPI/DP порт Питание 24 V DC

  2. % Новый SIMATIC S7-300 314C-2 PN/DP V3.3 CPU SIMATIC S7-300 314C-2 PN/DP CPU – стандартизированный быстрый и компактный • Технологические функции как в 314C-2 DP CPU • 192 kB памяти из них 64 kB remanent • Интегрированная периферия • 24 DI и 16 DO • 5 AI и 2 AO • Время обработки • Бинар: 60ns • Слово: 120ns • Арифметика с фиксир. точкой: 160ns • Арифметика с плавающей точкой : 590ns • Интерфейсы • Комбинированный MPI/DP порт X1 • PROFINET порт X2 (с интегрированным 2 Port Switch)

  3. PROFINET интерфейс 2 Ports • Profinet интерфейс 2 Port-Switch • Линейные структуры • Подключение PG/PC/HMI бездополнительных коммутаторов IO Controller (CPU 314C-2 PN/DP) HMI IO Controller (CPU 314C-2 PN/DP) ... IO Device 2 IO Device n (CPU 314C-2 PN/DP) IO Device 1 IO Device 1 IO Device 2

  4. SIMATIC ControllerS7-400 CPU 412-2 PN/DP / CPU 414/416-3 PN/DP • Инновациииновая прошивка Firmware 6.0 для PN-CPU‘s • Свойства: • Расширенные PROFINET-функции: Тактовая синхронизацияiDevice, Shared Device, Medien-Redundant • User Defined Webseit • Улучшенный Know-how-Protect • Увеличенная рабочая память • Увеличение количества коммуникации • Новый CPU 412-2 PN/DP:1MB work memory • CPU 414-3 PN/DP:4MB work memory • CPU 416-3 PN/DP:16MB work memory

  5. SIMATIC ET 200M PN HF (High Feature) • IM 153-4 PN HF • PROFINET High Feature IM для ET 200M • Highlights: • F-Module, до SIL 3 • HART-Module • PROFINET-Interface 2-Port (Switch) • PROFINET: • Shared Device • MRP (Medienredundant)

  6. x Modulare S7-300 CPUsИзменение рабочей памяти V3.x     FW V3.1 FW V3.3 FW V3.2 FW V3.0 FW V3.1/3.3 Рабочая память в кБ V2.x +83% Рабочая память в кБ V3.x Failsafe plc‘s +46% +50% +100% 1.024 +100% +100% +50% +100% +33% 312 314 315-2 DP 315F-2 DP 315-2 PN/DP 315F-2 PN/DP 317-2 DP 317-2 PN/DP 317F 319-3 PN/DP 319F-3 PN/DP

  7. 150 Сompaсt S7-300 CPUsИзменение рабочей памяти V3.3 New Work memory V2.6 +100% +100% Work memory V3.3 KByte +100% +100% +100% +100% 312C 313C 313C-2 PtP 313C-2 DP 314C-2 PtP 314C-2 DP 314C-2 PN/DP Удвоение рабочей памяти для всех Compact CPU‘s

  8. ) Битовая производительность V2.x и V3.x ns V2.x V3.x 312 313 314 (IM151-7/8) 315 (IM154-8) 317 319 Увеличение производительности битовых операций до 2-х раз

  9. ) Список инструкций – обработка с битами Faktor 28 1.40 CPU315 V2 (µs) CPU315 V3 (µs) Faktor 6 Faktor 4 Faktor 2 0.30 0.20 0.10 0.05 0.05 0.05 0.05 I/O M L DBx Быстрее в 28 раз!!!

  10. ) Список инструкций - загрузка Faktor 17 1.50 CPU315 V2 (µs) CPU315 V3 (µs) Faktor 2,2 Faktor 2,2 Faktor 2,2 0.20 0.20 0.20 0.09 0.09 0.09 0.09 IB QB MB DBB Операции загрузки – выгрузки быстрее в 17 раз

  11. x Список инструкций:Арифметика NEW

  12. x Список инструкций – логические операции NEW

  13. Web server – новые функции

  14. Стартовая страница

  15. Уменьшение размеров „Производительность“ CPU 317-2 DP V3.3, 40mm CPU 317-2 DP V2.6, 80mm „Ширина“ CPU 313C-2 DP V3.3, 80mmCPU 313C-2 PtP V3.3, 80mm CPU 313C-2 DP V2.6, 120mmCPU 313C-2 PtP V2.6, 120mm Экономия места через уменьшение ширины и повышение производительности
