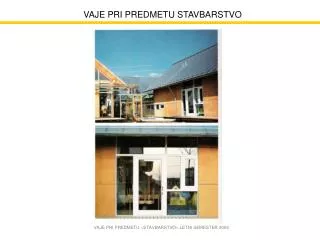

  1. VAJE PRI PREDMETU STAVBARSTVO VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  2. ☼informacije o vajah: -          AV - AVDITORNE VAJE -          SV - SEMINARSKE VAJE -          TV - TERENSKE VAJE (ogledi gradbišč) -          RV - RAČUNALNIŠKE VAJE (asis. Z.Pučko) PRIMERI SEMINARSKIH VAJ NA SPLETNIH STRANEH: http://fg.uni-mb.si/research/kspnvo/index.html VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  3. POTREBŠČINE: ravnilo, šestilo radirka tehnični svinčnik (debeline 0,18 in 0,5 mm) mapa A4 za vstavljanje avditornih vaj POGOJI: - vsak del seminarske vaje ima določen rok oddaje, do katerega bodopotekale korekture (po tem roku se vaj ne sprejema več) ocena iz vaj: - pozitivno ocenjena seminarska vaja in zagovor - 5 = 100% opravljenih avditornih vaj - končna ocena iz vaj je sestavljena v razmerju AV:SV = 30:70 - opravljenje vaje so pogoj za pristop k izpitu GOVORILNE URE:tor: 10.00-12.00, kabinet št.1, Slomškov trg 15 VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  4. ČASOVNA IN PROGRAMSKA RAZPOREDITEV VAJ • 1. 21.2.2006 - predstavitev programa in vsebin • -osnove tehničnega risanja: primer: uporaba merila na praktičnem primeru • - primer: risba enostavnega tlorisa hiše v merilu 1:100 • 2. 1.3.2006 - predstavitev seminarskega programa pri vajah • - primer: risba enostavnega prereza hiše v merilu 1:100 • 3. 7.3.2006 - materiali – powerpoint predstavitev po skupinah • 4. 14.3.2006 - AV1:zidovi: modeliranje + risbe detajlov zidu v merilu 1:10 • 5. 21.3.2006 - AV2:temelj/podzidek: primer: risba detajla podzidka v merilu 1:10 • 6. 28.3.2006 - AV3: stropovi: primer: risba detajla stropa z opečnimi polnili v merilu 1:10 • 7. 4.4.2006 - korektura seminarske vaje • 11.4.2006 - oddaja prvega dela seminarske vaje, • ostrešje: primer: načrt lesenega ostrešja v M 1:20 • 18.4.2006 - AV4: strehe: primer: risba detajla naklonske strehe • 25.4.2006 - ravne strehe: primer:risba detajla obrnjene ravne strehe • 9.5.2006 - AV5: okna / vrata • 12. 16.5.2006 - stopnice - primer načrtovanja • 13. 23.5.2006 - korektura seminarske vaje • 14. 30.5.2006 - oddaja seminarske vaje + zagovor VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  5. KLJUČNE BESEDE situacija – prikaz določenega območja (s ptičje perspektive) tloris - grafični prikaz vodoravnega (horizontalnega) prereza stavbe s podatki o merah prerez - (vzdolžni in prečni prerez) grafični prikaz vertikalnega prereza stavbe s podatki o merah merilo - razmerje med merami, razsežnostmi kakega področja, predmeta na zemljevidu, shemi in njegovimi resničnimi, naravnimi merami: zmanjšati, zvečati merilo / narediti, narisati v merilu 1:100; zemljevid v merilu 1:300.000 CAD – ( computer aided design ) računalniško podprto oblikovanje PGD – projekt za pridobitev gradbenega dovoljenja PZI – projekt za izvedbo DIN – Deutsches Institut für Normung; DIN (= Deutsche Industrienorm) nemški industrijski standard parapet – grad.:nižja, navadno zidana pregrada: betonski parapeti na obali / parapet terase okenski parapet - stena v prostoru med spodnjim okenskim robom in tlemi v.p. – višina parapeta svetla višina – razsežnost v navpični smeri od površine tal navzgor do površine stropa svetla (notranja) mera – razdalja med dvema vzporednima ravninama, med katerima je v predmetu prazen prostor absolutna ali nadmorska višina - višina kraja nad točko morske gladine relativna višina - višina točke na zemeljskem površju glede na višino kake druge točke vzpenjalno razmerje – razmerje med širino in višino stopnice VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  6. OSNOVE TEHNIČNEGA RISANJA situacijske karte: 1: 25000, 1:10000, 1:5000 (TTN), 1: 2000, 1: 1000, 1:500, 1:200 gradbene / arhitekturnerisbe: 1:200osnovna idejnazasnova/risba (razvidna umestitev objekta v razpoložljivi prostor, razvidni gabariti objekta, funkcionalna razporeditev prostorov, osnovne kvadrature, konstrukcijska zasnova,..) - shematski tlorisi, shematski prerez 1:100PGD : tloris temeljev, tlorisi vseh nadstropij, tloris ostrešja, tloris strehe, vzdolžni prerez, prečni prerez, fasade: glede na strani neba 1:50PGD / PZI 1:20fasadni prerezi, stopnišča, detajli 1:10, 1:5, 1:1PZI gradbeni in konstrukcijski detalji VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  7. TTN načrt: Maribor - center Gradbeni načrti: (vir: Neufert, E., Projektiranje v stavbarstvu) VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  8. KOLIČENJE VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  9. OSNOVE TEHNIČNEGA RISANJA SESTAVNI DELI NAČRTA -grafični prikaz objekta, območja,… s pomočjo LINIJ različnih debelin in oblik ter s POLNILI (šrafure, rastri, barvnitoni) -kotiranje, višinske kote -legenda, opisi -označba smeri neba (S) -okvir -informativna glava (na risbi se pozicionira v desni spodnji kot - vsebuje naziv risbe, merilo, ime avtorja… -natančna vsebina glave je predpisana v Zakonu o graditvi objektov) MERE -mere so večinoma zapisane v cm oz. v metrih, odvisno od velikosti objekta -cevi, dimniki in ostali elementi s krožnim presekom se označujejo z grško črko fi -Φ, kar pomeni presek -koti se označujejo v stopinjah PRIMERI LINIJ: PRIMERI POLNIL: VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  10. OPIS PROSTOROV VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  11. ŠRAFURE LEGENDA ŠRAFUR TOPLOTNA- IZOLACIJA HIDROIZOLACIJA OPEKA AB – ARMIRAN BETON NEARMIRAN BETON LES LES NASUTJE OMET VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  12. OPREMA VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  13. OPREMA VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  14. OPREMA VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  15. KOTIRANJE VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  16. KOTIRANJE OKNA VRATA svetla mera dim. okna kotirna črta zidarska mera/odprtina VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  17. VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  18. OSNOVE TEHNIČNEGA RISANJA FORMATI & ZLAGANJE NAČRTOV Osnovni DIN A - format ( od A0 do A 12 / pokončni in ležeči) …mere v mm A0 841 x 1189 A1 594 x 841 A2 420 x 594 A3 297 x 420 A4 210 x 297 DIN – Deutsches Institut für Normung; DIN (= Deutsche Industrienorm) nemški industrijski standard (standardizirani formati so osnova za mere pisarniškega pohištva in omar za fascikle, naprav za reprodukcijo,..) VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  19. Seminarska vaja: G/UN IZRIS RISB ZA STANOVANJSKO HIŠO Seminarska vaja temelji na razumevanju funkcije in sestave različnih konstrukcijskih sklopov objekta, poznavanju gradbenih materialov ter tehničnem risanju v merilu. prvi sklop: 11.4.2006 situacija (ni obvezno) M 1:200 tloris pritličja M 1:50 tloris nadstropja M 1:50 prečni prerez M 1:50 drugi sklop: 30.5.2006 tloris temeljev M 1:50 tloris ostrešja M 1:50 tloris strehe M 1.50 vzdolžni prerez M 1:50 dva pogleda M 1:50 1 fasadni prerez M 1:10 3 izbrani detajli M 1:10 VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  20. Seminarska vaja: G/UN Opombe: ● risbe izrisati s tehničnim svinčnikom (tušem) oz. natisniti s tiskalnikom ● grafične priloge večjega formata papirja A3, A2, A1... zložiti na osnovni format A4 ● risbe opremiti z okvirjem in glavo ● vsebina: naslovnica, kazalo, grafične priloge ● vajo oddati v vezani obliki – format A4 ! Korekture seminarske vaje potekajo v okviru določenih terminov pri avditornihvajah terv okviru govorilnih ur. Pri risanju nujno upoštevati različne debeline linij! Primeri izrisanih seminarskih vaj: http://fg.uni-mb.si/Research/KSPNVO/index.html Priporočljiva literatura: Brezar, V.:Stavbarstvo / Fakulteta za gradbeništvo, Univerza v Mariboru, 1995 (učbenik) Fister, P.: Umetnost stavbarstva na Slovenskem / Ljubljana, 1986   Neufert, E.: Projektiranje v stavbarstvu / Tehniška založba Slovenije, Ljubljana, 2002   Mittag, M.: Baukonstruktionslehre / ISBN 3-528-02555-7, 2000   Seliškar, N.: Stavbarstvo / Ljubljana, 1990   Veljavna prostorska in urbanistična zakonodaja(ZGO,..) VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  21. Seminarska vaja Risba tlorisa stanovanjske hiše v merilu 1:50 mora vsebovati: -          nosilne, predelne stene,.. (z ustrezno šrafuro) -          oz. vrisan nosilni skelet (lesene, jeklene, AB konstrukcije) -          vrisano toplotno izolacijo, hidroizolacijo, parne zapore, vetrne zapore, fasadne obloge… -          pravilno načrtovane in opisane stopnice -          vrisane vertikalne AB vezi -          črtkano nakazane preklade -          vrisana okna (+okenske police) ter vrata (+pragovi) -          osnovno opremo prostorov v tlorisih risbah -          vrisane instalacijske jaške, dimnik, žlebove,… -          nakazano ureditev okolice (vstopni podest, terasa,..) -          razno,… kotiranje/opisi: -          tlorisno kotiranje (v cm) -          višinske kote, kota terena,..(v metrih) -          dodatno kotiranje oken in vrat opise prostorov (ime prostora, talna obloga, kvadratura prostora, višinska kota v tlorisu) vse tehnične opise sestave stavbnih elementov (stene, stropovi, strehe,…) VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  22. Seminarska vaja: ZIDOVI • PO SKUPINAH: • NARISATI PREREZ ZIDU (NA LIST PAPIRJA, M1:10 in NA TABLO, M1:1) • NAPRAVITI MODEL ZIDU V MERILU 1:20 • - segment zidu dolžine - 20cm, višina – 10cm • - ELEMENTI MODELA: • nosilni zid • topotne izolacije • fasadne obloge • podkonstukcije • parne zapore, vetrne zapore,... • elementi za pritrjevanje • SAMOSTOJNO: • AV1: narisati 10 sestav zidov v M1:10, z opisi in osnovnim kotiranjem • - oddati do 28.3.2006 VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006

  23. Seminarska vaja: ZIDOVI SKUPINE: masivni nosilni zid + prezračevana fasada: 1. lesena fasadna obloga - horizontalno položene deske 2. lesena fasadna obloga - vertikalno položene deske 3. lesena fasadna obloga - plošče 4. kamnite plošče 5. fasadna opeka (klinker) 6. pločevina masivni nosilni zid + neprezračevana fasada: 7. kamnite plošče 8. fasadna opeka (klinker) lesena skeletna konstrukcija + prezračevana fasada: 9. lesena fasadna obloga - horizontalno položene deske 10. lesena fasadna obloga - vertikalno položene deske 11. lesena fasadna obloga - plošče VAJE PRI PREDMETU »STAVBARSTVO« LETNI SEMESTER 2006
