  1. КАФЕДРА ПРИКЛАДНОЙИНФОРМАТИКИ Средства информационных технологий в системах обеспечения управленческой деятельности Тема 2

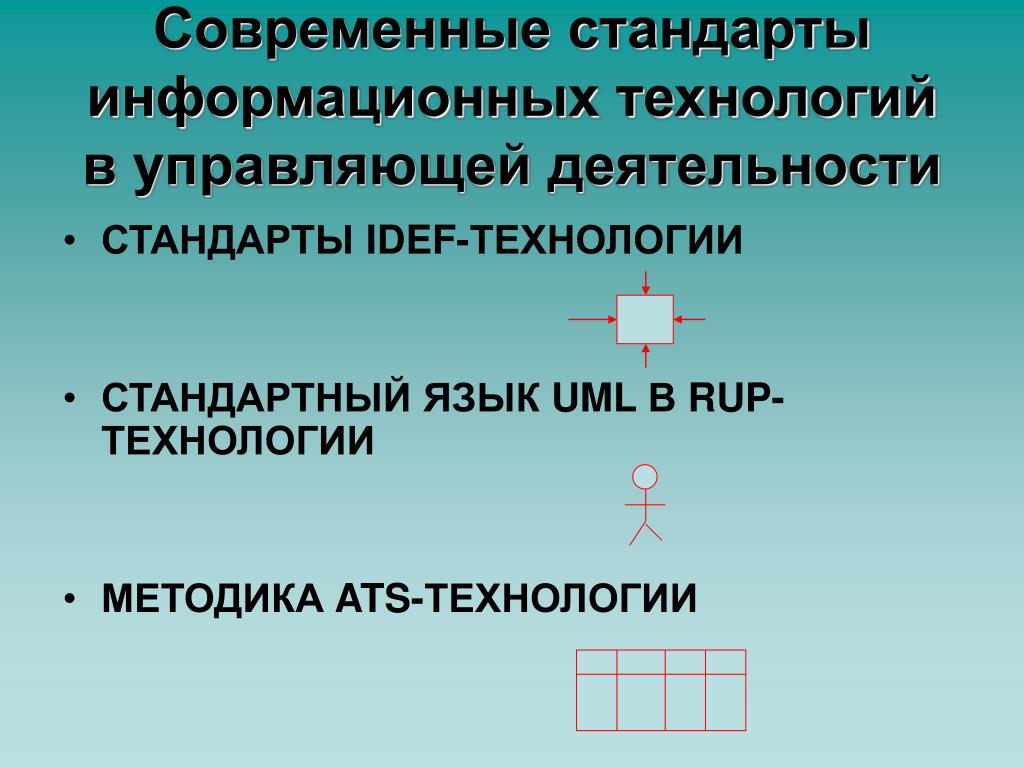

  2. Современные стандарты информационных технологий в управляющей деятельности • СТАНДАРТЫ IDEF-ТЕХНОЛОГИИ • СТАНДАРТНЫЙ ЯЗЫК UML В RUP-ТЕХНОЛОГИИ • МЕТОДИКА ATS-ТЕХНОЛОГИИ

  3. Основные информационные технологии моделирования управленческой деятельности • IDEF-ТЕХНОЛОГИЯ • СТРОГОСТЬ ИЗОБРАЖЕНИЙ МОДЕЛЕЙ • МОДЕЛИРОВАНИЕ «СВЕРХУ-ВНИЗ» • СКВОЗНОЙ ЦИКЛ МОДЕЛИРОВАНИЯ • RUP-ТЕХНОЛОГИЯ • РАЦИОНАЛЬНОСТЬ • РЕГУЛЯРНОСТЬ • НАГЛЯДНОСТЬ

  4. ИСПОЛЬЗОВАНИЕ IDEF-ТЕХНОЛОГИИ В УПРАВЛЕНЧЕСКОЙ ДЕЯТЕЛЬНОСТИ • МОДЕЛИРОВАНИЕ БИЗНЕС-ПРОЦЕССОВ • ФУНЦИОНАЛЬНЫЕ МОДЕЛИ ДЕЙСТВИЙ • СЦЕНАРИИ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ • СТРУКТУРЫ ДАННЫХ • ЛОГИЧЕСКИЕ МОДЕЛИ • ФИЗИЧЕСКИЕ МОДЕЛИ

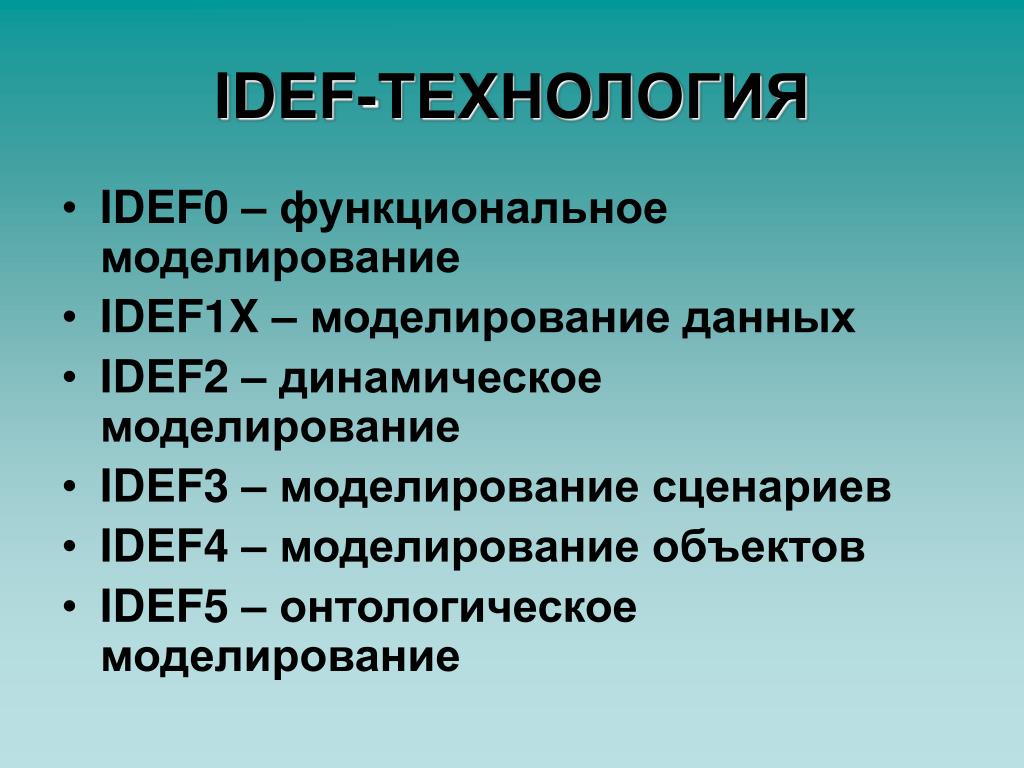

  5. IDEF-ТЕХНОЛОГИЯ • IDEF0 – функциональное моделирование • IDEF1X – моделирование данных • IDEF2 – динамическое моделирование • IDEF3 – моделирование сценариев • IDEF4 – моделирование объектов • IDEF5 – онтологическое моделирование

  6. IDEF1X IDEF0 IDEF3 DFD BPWin ERWin BPWin BPWin IDEF-МОДЕЛИРОВАНИЕ ИД ФМ СЦ ДП ИД – исходные данные, ФМ – функциональная модель, СЦ – сценарий, ДП – диаграмма потоков, ЛМ – логическая модель, ФзМ – физическая модель, ПР - программа ФзМ ЛМ ПР

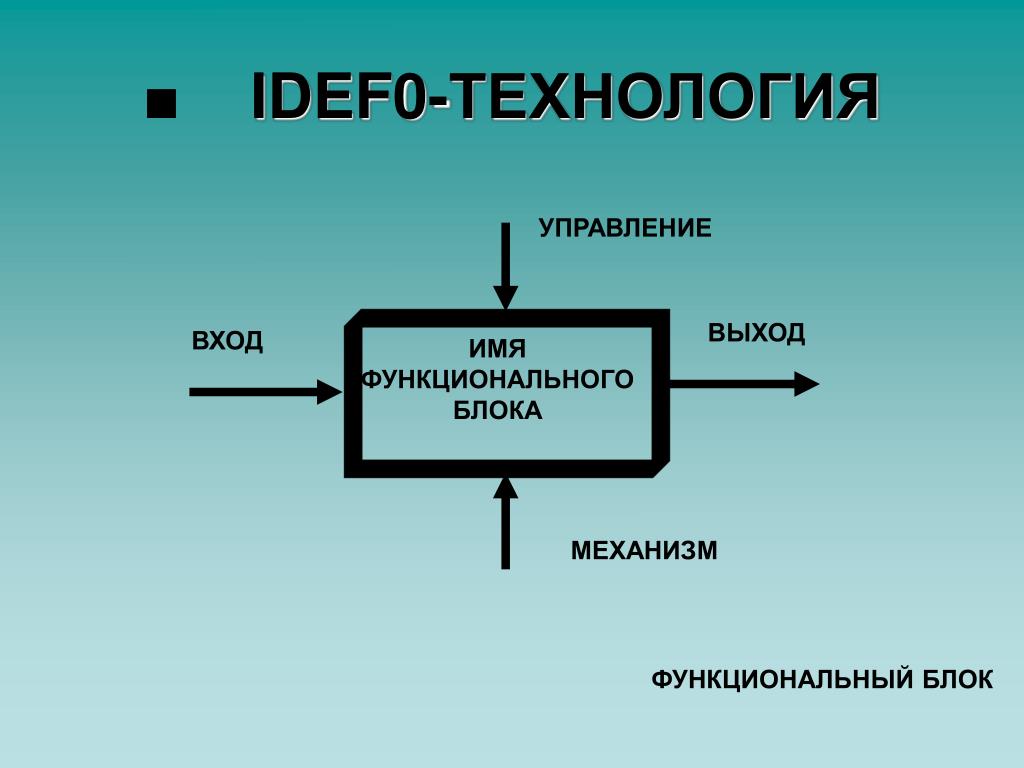

  7. ИМЯ ФУНКЦИОНАЛЬНОГО БЛОКА ■ IDEF0-ТЕХНОЛОГИЯ УПРАВЛЕНИЕ ВЫХОД ВХОД МЕХАНИЗМ ФУНКЦИОНАЛЬНЫЙ БЛОК

  8. ■ IDEF1X-ТЕХНОЛОГИЯ ИМЯ КЛЮЧ ИДЕНТИФИЦИРУЮЩАЯ ОДИН-КО-МНОГИМ АТРИБУТЫ НЕИДЕНТИФИЦИРУЮЩАЯ ОДИН-КО-МНОГИМ МНОГИЕ- КО-МНОГИМ СВЯЗИ СУЩНОСТЬ

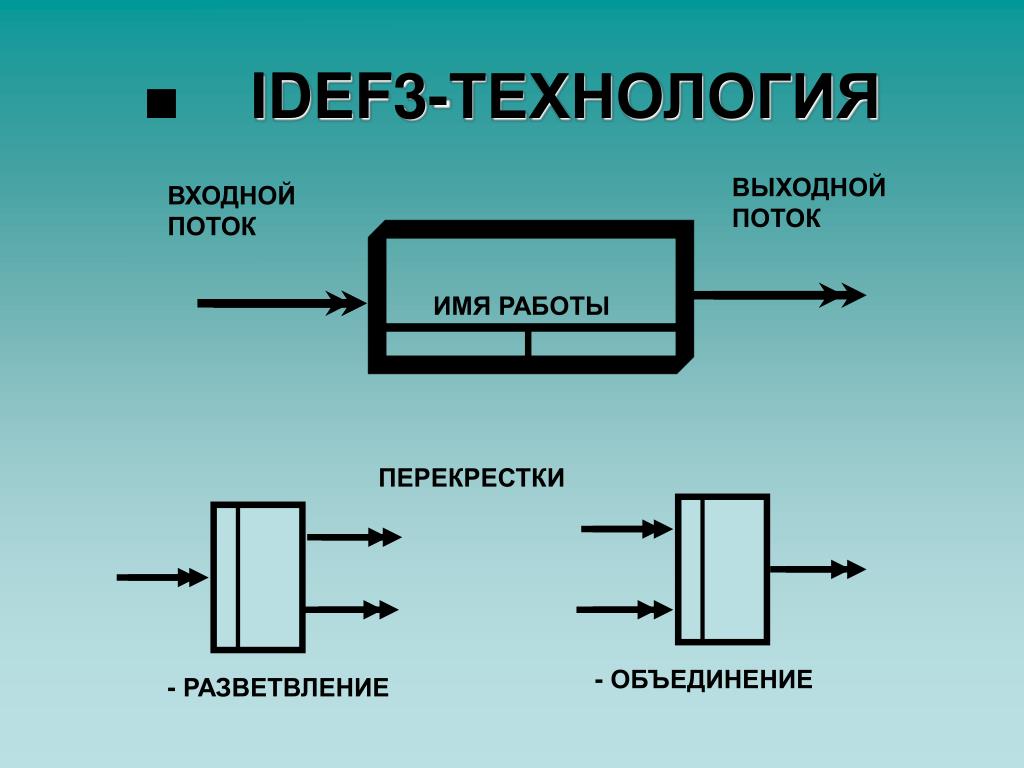

  9. ВЫХОДНОЙ ПОТОК ВХОДНОЙ ПОТОК ИМЯ РАБОТЫ ■ IDEF3-ТЕХНОЛОГИЯ ПЕРЕКРЕСТКИ - ОБЪЕДИНЕНИЕ - РАЗВЕТВЛЕНИЕ

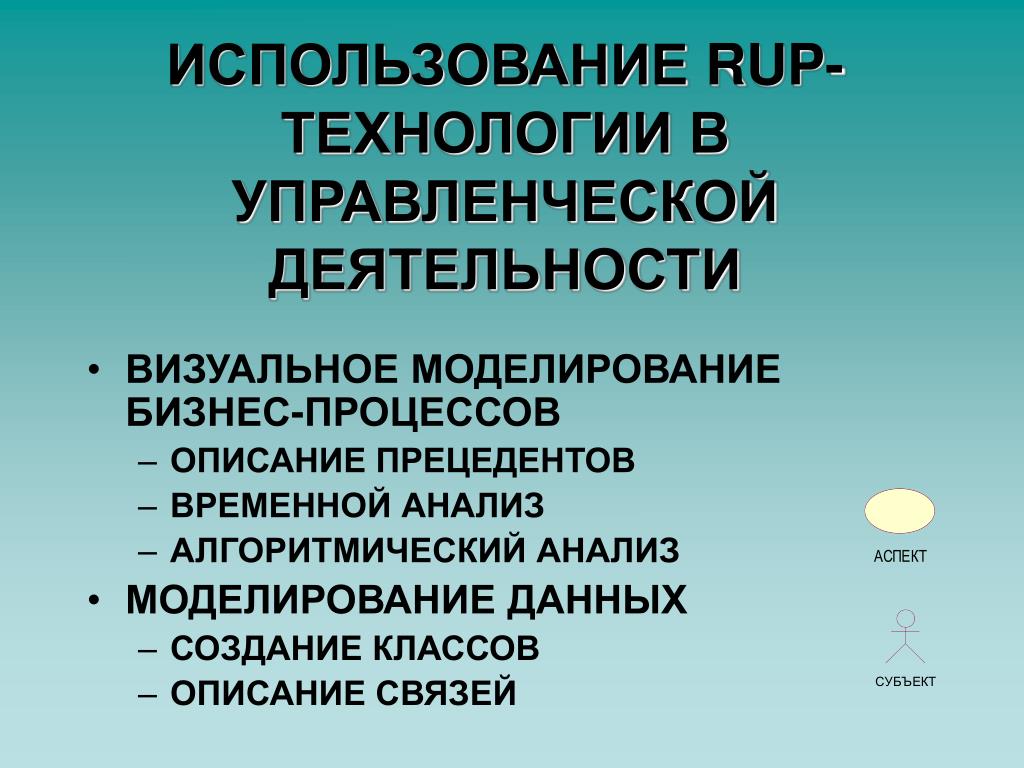

  10. ИСПОЛЬЗОВАНИЕ RUP-ТЕХНОЛОГИИ В УПРАВЛЕНЧЕСКОЙ ДЕЯТЕЛЬНОСТИ • ВИЗУАЛЬНОЕ МОДЕЛИРОВАНИЕ БИЗНЕС-ПРОЦЕССОВ • ОПИСАНИЕ ПРЕЦЕДЕНТОВ • ВРЕМЕННОЙ АНАЛИЗ • АЛГОРИТМИЧЕСКИЙ АНАЛИЗ • МОДЕЛИРОВАНИЕ ДАННЫХ • СОЗДАНИЕ КЛАССОВ • ОПИСАНИЕ СВЯЗЕЙ

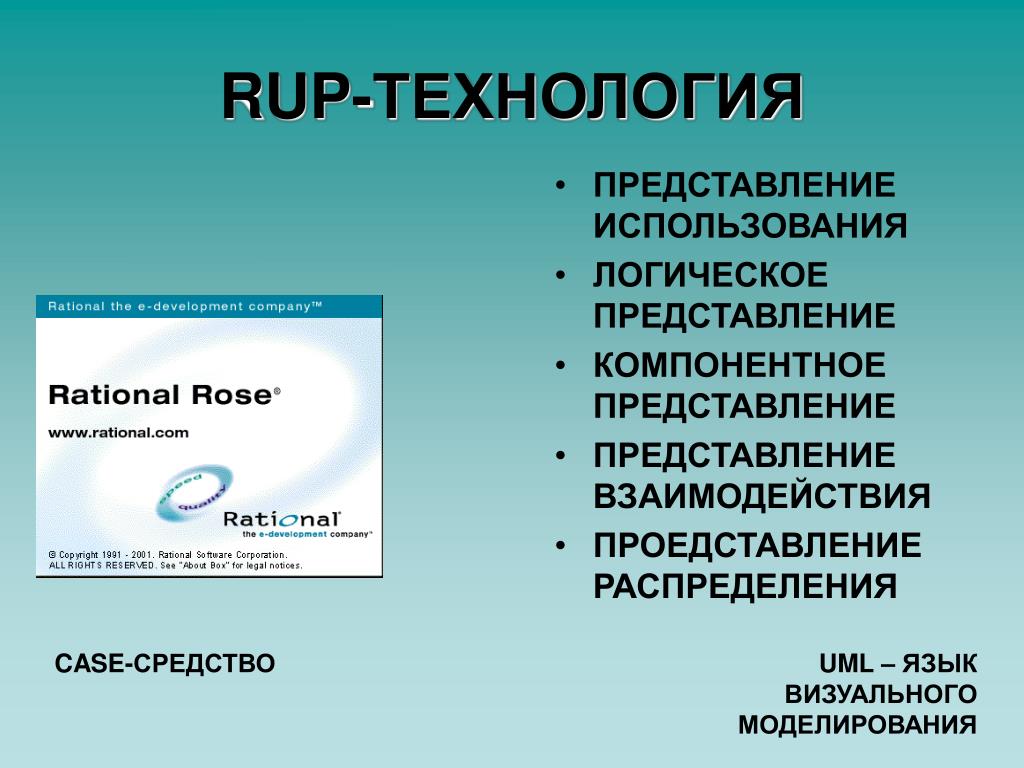

  11. RUP-ТЕХНОЛОГИЯ • ПРЕДСТАВЛЕНИЕ ИСПОЛЬЗОВАНИЯ • ЛОГИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ • КОМПОНЕНТНОЕ ПРЕДСТАВЛЕНИЕ • ПРЕДСТАВЛЕНИЕ ВЗАИМОДЕЙСТВИЯ • ПРОЕДСТАВЛЕНИЕ РАСПРЕДЕЛЕНИЯ CASE-СРЕДСТВО UML – ЯЗЫК ВИЗУАЛЬНОГО МОДЕЛИРОВАНИЯ

  12. пн ид ДПР ДП ДПД ПР ДА ДТ ДК ДС ЛОГИЧЕСКОЕ МОДЕЛИРОВАНИЕ ИД – ИСХОДНЫЕ ДАННЫЕ, ПН – ПРЕДСТАВЛЕНИЕ НАЗНАЧЕНИЯ, ДП – ДИАГРАММА ПРЕЦЕДЕНТОВ, ДА – ДИАГРАММА АКТИВНОСТИ ДЕЙСТВИЙ, ДС – ДИАГРАММА СОСТОЯНИЙ, ДПД – ДИАГРАММА ПОСЛЕДОВАТЕЛЬНОСТИ ДЕЙСТВИЙ, ДК – ДИАГРАММА КЛАССОВ, ДПР – ДИАГРАММА ПЕРЕХОДОВ, ДТ – ДИАГРАММА ТАБЛИЦ, ПР – ПРОГРАММА СОЗДАНИЯ БАЗЫ ДАННЫХ

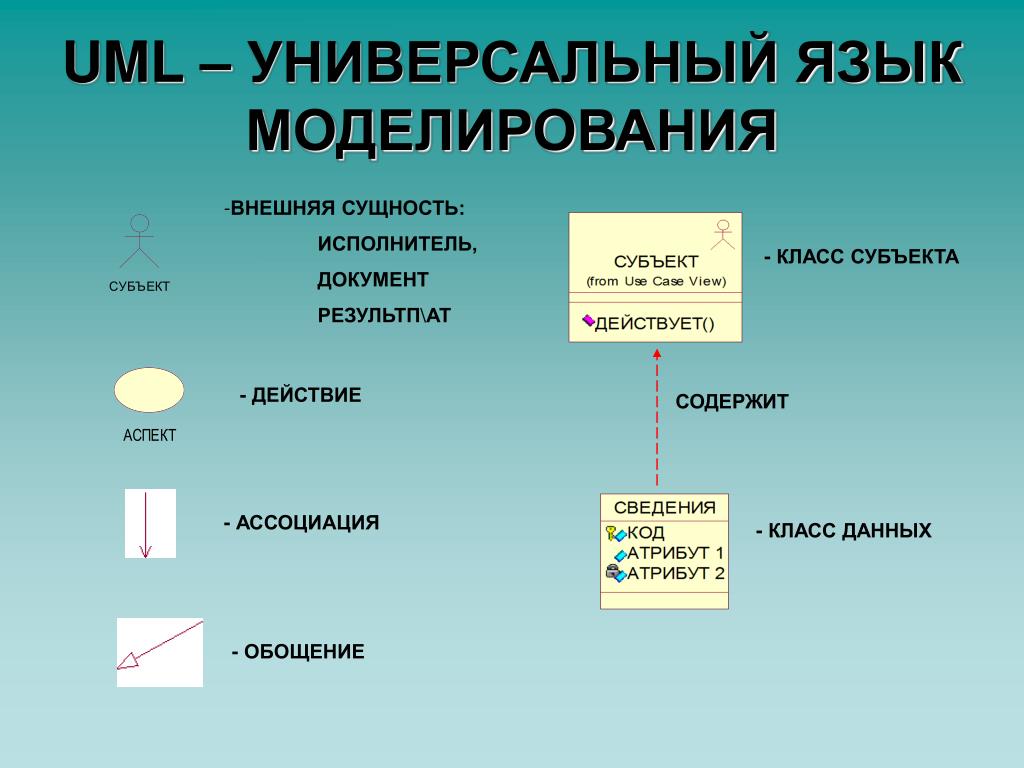

  13. ВНЕШНЯЯ СУЩНОСТЬ: • ИСПОЛНИТЕЛЬ, • ДОКУМЕНТ • РЕЗУЛЬТП\АТ - КЛАСС СУБЪЕКТА - ДЕЙСТВИЕ - АССОЦИАЦИЯ - КЛАСС ДАННЫХ - ОБОЩЕНИЕ UML – УНИВЕРСАЛЬНЫЙ ЯЗЫК МОДЕЛИРОВАНИЯ СОДЕРЖИТ

  14. ИСПОЛЬЗОВАНИЕ ATS-ТЕХНОЛОГИИ В УПРАВЛЕНЧЕСКОЙ ДЕЯТЕЛЬНОСТИ • ПОСТРОЕНИЕ ТАБЛИЦ • ЦЕЛЕЙ ИНФОРМАЦИОННОЙ СИСТЕМЫ • ОБРАБАТЫВАЕМЫХ ДАННЫХ • ПРОЦЕДУР • СТРУКТУРНЫХ ЕДИНИЦ • КОНСТРУИРОВАНИЕ ДИАГРАММ • ДЕРЕВА ЦЕЛЕЙ • ВХОДОВ ЗАДАЧ • ВЫХОДОВ ЗАДАЧ • РАСПРЕДЕЛЕНИЯ ПРОЦЕДУР • ПО ЗАДАЧАМ • ПО СТРУКТУРНЫМ ЕДИНИЦАМ • ПОЛУЧЕНИЕ ДИАГРАММ • СТРУКТУРИРОВАНИЯ ДАННЫХ • ХАРАКТЕРИСТИК • ВХОД-ЗАДАЧИ-ВЫХОД • ВХОД-ПРОЦЕДУРА-ВЫХОД • МОДЕЛЕЙ • СТРУКТУРНОЙ • ПРОЦЕДУРНОЙ
