Perifériák

1. Perifériák

2. BEVITELI PERIFÉRIA Billentyűzet:

3. A billentyűzet - vagy klaviatúra - az elsődleges input eszköz

4. BEVITELI PERIFÉRIA Háromgombos egér:

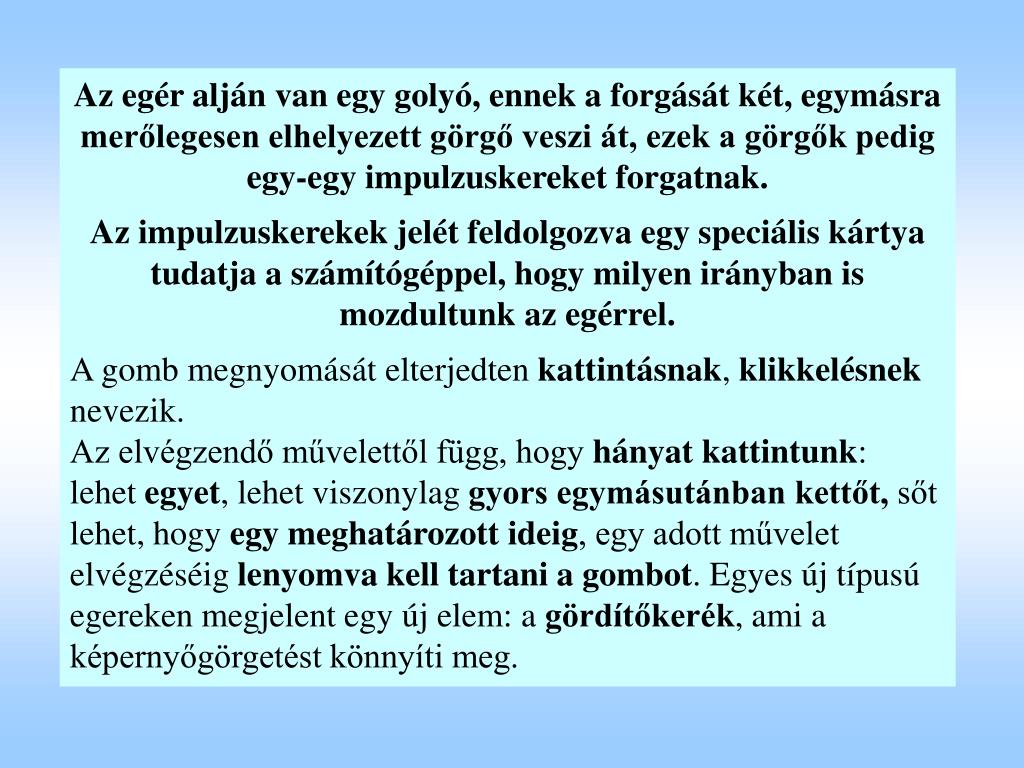

5. Az egér alján van egy golyó, ennek a forgását két, egymásra merőlegesen elhelyezett görgő veszi át, ezek a görgők pedig egy-egy impulzuskereket forgatnak. Az impulzuskerekek jelét feldolgozva egy speciális kártya tudatja a számítógéppel, hogy milyen irányban is mozdultunk az egérrel. A gomb megnyomását elterjedten kattintásnak, klikkelésnek nevezik. Az elvégzendő művelettől függ, hogy hányat kattintunk: lehet egyet, lehet viszonylag gyors egymásutánban kettőt, sőt lehet, hogy egy meghatározott ideig, egy adott művelet elvégzéséig lenyomva kell tartani a gombot. Egyes új típusú egereken megjelent egy új elem: a gördítőkerék, ami a képernyőgörgetést könnyíti meg.

6. Egér

7. BEVITELI PERIFÉRIA Kétgombos egér:

8. BEVITELI PERIFÉRIA Scanner: Képek, grafikák bevitelére alkalmas. RECOGNITA karakterfelismerő program a szövegek beviteléhez

9. Kiviteli perifériák

10. KIVITELI PERIFÉRIA Monitor: - Monitorok - felbontásuk: Hercules 720x348 CGA 640x200 EGA 640x350 VGA 640x480 800x600 SVGA 1024x768 Fizikai méretek: 14 coll, 15 coll 17 coll, nagyobb

11. Monitorok 1. Monitorok feladata: A monitor a legelterjedtebb kiviteli eszköz, az információk képi megjelenítésére szolgál. Alaphelyzetben minden megjeleníthető információ ide kerül a számítógép memóriájából. Az adatáramlás egyirányú: a számítógéptől a monitor felé. A legtöbb monitor katódsugárcsöves, amelynek működési elve hasonlít a TV készülékéhez. A hordozható számítógépek megjelenítője általában folyadékkristályos (LCD) elvű (mint amilyen a számológépeken van).

12. 2. Technikai jellemzők: • képcsőátló mérete inch-ben megadva (pl: 14", 15", 17”, 21" stb.) • a képpontok mérete (általában 0,28 mm) • megjeleníthető színek száma (2- 64 millió szín) • a képernyő felbontása, vagyis vízszintesen és függőlegesen hány képpontból (pixelből) épül fel a kép (pl: 640x480) • a káros sugárzás erőssége (az alacsony sugárzású monitorok = Low Radiation; a szabványelőírásokat az MPR-II-veljelzett monitorok teljesítik). • Képfrissítés(Mhz)

13. 3. A monitorok csoportosítása: • a megjelenített színek alapján: monokróm vagy színes • az alkalmazott monitor-vezérlőkártya (videokártya) szerint: • TípusFelbontásSzínek • EGA 640x480 16 • VGA 640x480 16, 256 • SVGA 800x600, 16, • 1024x768, 256 • 1280x1024 16 millió • A monitorok karakteres vagy grafikus üzemmódban működhetnek.

14. KIVITELI PERIFÉRIA Nyomtató: Mátrix elvű nyomtatók: - tűs nyomtatók (9 vagy 24 tűs) - hőnyomtató (fax) - tintasugaras Elektrosztatikus nyomtató: - lézernyomtató

15. Nyomtatók • 1. Nyomtatók feladata: • Az információt papíron megjelenítő eszköz. Az adatáramlás egyirányú: a számítógéptől a nyomtató felé. Általában rendelkeznek saját memóriával, hogy kisebb sebességük miatt ne tartsák fel a CPU-t a nyomtatás befejezéséig. • A nyomtatók csoportosítása: a. Amelyek érintik a papírt: • mátrix • sornyomtató • karakternyomtató (gömbfejes, margarétafejes) • b. Amelyek nem érintik a papírt: • tintasugaras • lézer

16. A nyomtatás minőségét meghatározza, hogy a nyomtató hány pontot tud egy adott szakaszon megjeleníteni. Ezt Dpi-ben számítják ( az egy Inch-en (2,54 cm) megjelenített pontok száma). /dot/inch/ A mátrixnyomtatók felbontása 150 és 300 Dpi közötti érték, de a lézernyomtatók képesek 1200 Dpi-s felbontásra is.

17. 2. Nyomtatótípusok (printerek):a. Mátrixnyomtató: • Kis pontokból rakja össze a karaktereket vagy az ábrákat. A pontokat 9 vagy 24 egymás alatt elhelyezett tű hozza létre. Nyomtatáskor a fej a papír előtt jobbra-balra mozog és a tűk a festékszalagon keresztül a papírra nyomódnak. A nyomtatás minőségét az alábbi gombokkal állíthatjuk be: • DRAF = durva felbontású üzemmód. Minden sort csak egyszer nyomtat ki. • NQL = levélminőségű felbontás. Minden sort kétszer nyomtat úgy, hogy a második nyomtatás egy kicsit eltolva történik az elsőhöz képest.

18. b. Sornyomtató: • Csak karakterek nyomtatására alkalmas. Valamennyi kinyomtatandó karakter egy forgó betűhengeren foglal helyet. Memóriájában összegyűjti az egész sorra vonatkozó adatot és egyszerre nyomtatja ki. Egy kis kalapács a megfelelő pillanatban megüti a papírt, amelyre a festékszalag segítségével felkerül a karakter. Nagyon gyors nyomtató. • c. Karakternyomtató: • Egy rögzített karakterkészlet alapján mindig egy karaktert nyomtat az írógéphez hasonlóan.

19. d.Tintasugaras nyomtató: • A mátrixnyomtatóhoz hasonlóan oszlopban elhelyezett apró, piezokristályból készült porlasztókból finom tintacseppeket lőnek a papírra. Felbontása vetekszik a lézernyomtató minőségével. Normál papírra is nyomtat. • e. Lézernyomtató: • Egy elektrosztatikusan feltöltött henger palástján lézerfénnyel hozzák létre a képet. A lézeres megvilágítás hatására a henger elveszti töltését. Ezután a hengerre negatív töltésű festékport visznek fel, mely csak a henger azon pontjain tud megtapadni, ahol azt a megvilágítás érte, így létrejön a henger felületén a kívánt kép. A forgó henger rányomja a festéket a papírra. A papírt 200 oC -os hőmérsékletűre fűtött hengerek között átvezetve a festék ráég a papír felületére, rögzítve ezzel a festéket.

20. KIVITELI PERIFÉRIA Hangszóró: Digitális jelet analóg jellé alakít

21. BE- ÉS KIVITELI PERIFÉRIA Külső modem: Digitális jelet analóg jellé alakít és vissza

22. Monitor kártya:

23. Hangkártya:

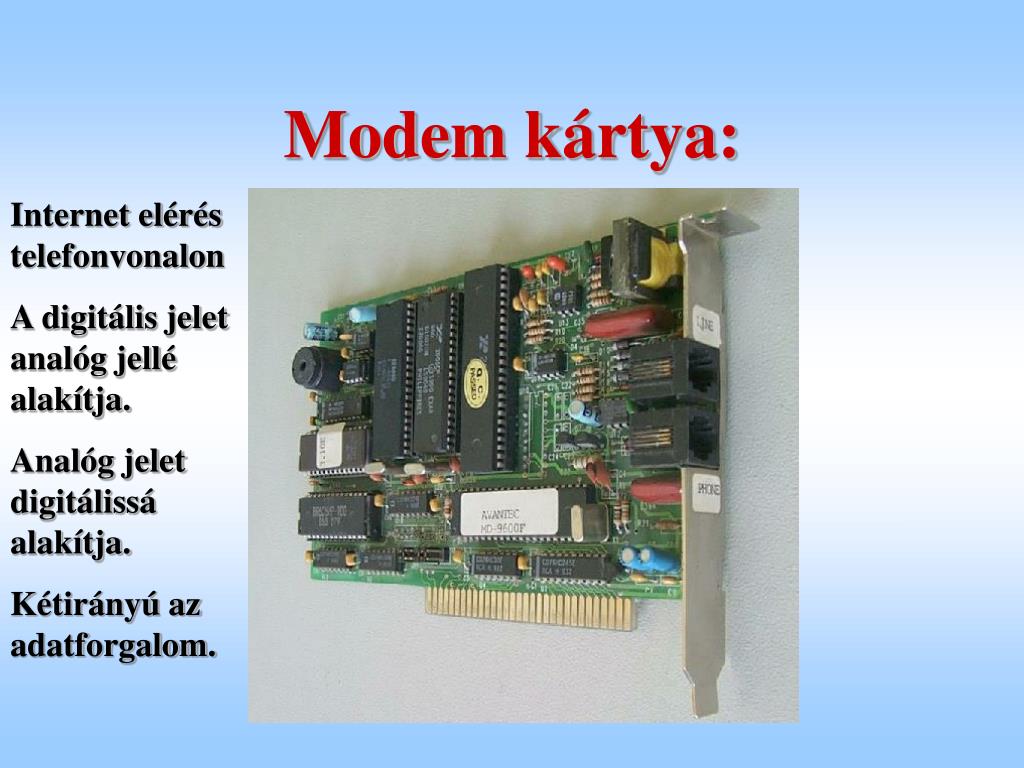

24. Modem kártya: Internet elérés telefonvonalon A digitális jelet analóg jellé alakítja. Analóg jelet digitálissá alakítja. Kétirányú az adatforgalom.

25. Hálózati kártya:

26. IO kártya:

27. Videokártya:

28. Hardver-4
