模块三 单相异步电动机. 4- 1 单相异步电动机 的结构和工作原理 4- 2 电容分相 单相异步 电动机 4- 3 电阻分相 单相异步 电动机 4- 4 单相 罩极 电动机 4- 5 单相异步 电动机 的 调速及反转 4- 6 单相异步电动机 定子绕组. 4-1 单相异步电动机 的结构和工作原理. 一、 单相异步电动机的 结构. 1 . 应用：家用电器、医疗器械 、小型工具 。. 单相异步电动机的 应用. 洗衣机. 手电钻. 风扇. 电吹风. 电动工具. 家用电器. 2. 单相异步电动机的结构. 转子 --- 笼型；
E N D
4-1 单相异步电动机的结构和工作原理 • 4-2 电容分相单相异步电动机 • 4-3 电阻分相单相异步电动机 • 4-4 单相罩极电动机 • 4-5 单相异步电动机的调速及反转 • 4-6 单相异步电动机定子绕组
4-1 单相异步电动机的结构和工作原理 一、单相异步电动机的结构 1.应用：家用电器、医疗器械、小型工具。
转子---笼型； 定子有两相绕组（工作绕组和起动绕组），两者在空间互差90°电角度，通入相位不同的交流电，在电机中产生旋转磁场。
三、单相异步电动机的工作原理 1.单相绕组的脉动磁场 （1） 单相交流绕组通入单相交流电产生脉振磁通势 ， 可分解为正转磁通势 和反转磁通势 ，在气隙中建立正转磁通 和反转磁 通 ，这两个磁场切割转子导体，在转子导体产生感应电动势和感应电流，两个磁场分别与转子作用形成正向电磁转矩 和反向电磁转矩 ，叠加后即为推动转子转动的合成转矩T， 合成转矩T=+ 。
（2）讨论 1）n=0,s=1, T=T++T-=0，单相异步电动机无起动转 矩Tst。 2）当s≠1时，T≠0，且T无固定方向，它取决于s的 正负。（外力作用） 3）由于反向转矩的作用，合成转矩减小，单相步电动机的过载能力较低。
（3）单相脉动磁场产生 向单相异步电动机定子绕组通入单相交流电后，产生的磁场大小和方向在不断变化，但磁场的轴线却固定不变，这种磁场称为脉动磁场。
三、单相异步电动机的工作原理 3.单相异步电动机的起动方法 根据获得旋转磁场方式的不同，单相异步电动机可分为分相起动电动机和罩极电动机两类。
4-2电容分相单相异步电动机 一、工作原理 1.电容运行单相异步 电动机 应用：吊扇、台扇、电冰箱、洗衣机等
2.电容起动单相异步电动机 (1)电路 （2）特点：起动转矩大，起动电流大 （3）应用：磨粉机、医疗器械等
C 1 S M 2 3.电容分相起动原理 电容电动机实质是一台两相异步电动机，起动绕组和电容应按长期工作设计。分相电动机可通过改变并联到单相电源的两绕组的任一个的首、末端，即可改变其转向。
C Cst 1 S M 2 3.双电容单相异步电动机 应用在起动转矩大、功率因数高的设备上
4-3电阻分相单相异步电动机 1.电路
1 R M 2 2.电阻分相起动原理 起动转矩小，只适用于比较容易起动的场合。
4-4 单相罩极异步电动机 一、结构
① 结构特点： 凸极定子，工作绕组为集中绕组，极靴表面的1/3～1/4处开槽，小极部分罩—短路环（即为罩极绕组），短路铜环作为起动绕组。罩极电动机的转子为鼠笼式。当工作绕组通入单相交流电流时， 将产生脉振磁通，未罩住部分的磁极的磁通与被罩住部分的磁极的磁通不仅在空间，而且在时间上均有相位差，因此它们的合成磁场将是一个由超前相转向滞后相的旋转磁场，由此产生电磁转矩使转子旋转。
②工作特点： 电动机起动转矩很小，只适用于小型风扇、电动模具及电唱机中，容量一般在30～40瓦以下。 转向：由未罩部分转向被罩部分。
M 1~ 4-5单相异步电动机的调速及反转 一、单相异步电动机的调速 1.串电抗器调速法 中 快 慢 停 ~ （a）罩极电动机
W1 W2 S1 S2 慢 中 快 停 ~ 1.串电抗器调速法 （b）电容运转电动机

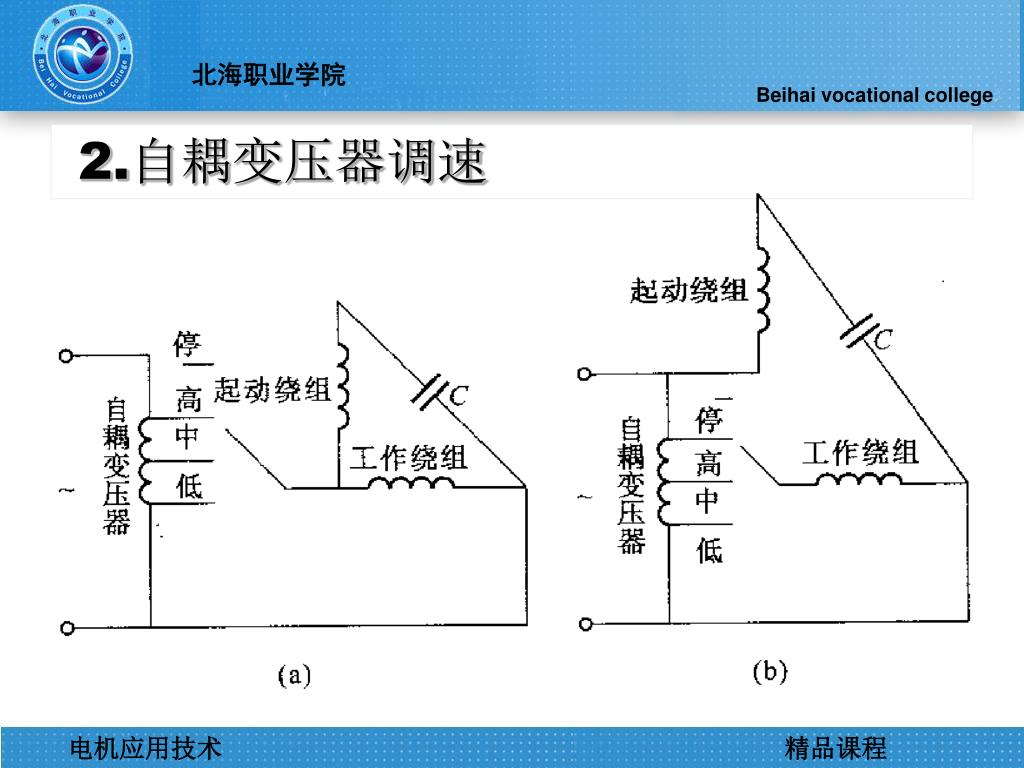

4.绕组抽头法调速 S2 C S1 D2 W1 W2 D1 快 中 停 ~ 慢 （a）L形解法
集中绕组 分布绕组： 单层链式绕组 单层同心式绕组 双层绕组 正弦绕组
