Presentation Transcript


Chapitre p1 lectricit

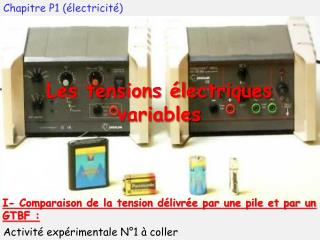

Chapitre P1 (électricité)

Les tensions électriques variables

I- Comparaison de la tension délivrée par une pile et par un GTBF :

Activité expérimentale N°1 à coller


Chapitre p1 lectricit

1- Leur allure au cours du temps :

document

Une pile est un générateur de tension continue.

Un GTBF est un générateur de tension variable, périodique et alternative. Avec cette forme de vague, on dit qu’elle est sinusoïdale (il existe aussi triangulaire, carré, …).


Chapitre p1 lectricit

U (en V)

Temps

(en s)

Alternance positive

Alternance négative


Chapitre p1 lectricit

U (en V)

Temps

(en s)

T


Chapitre p1 lectricit

1- Leur allure au cours du temps :

document

Une pile est un générateur de tension continue.

Un GTBF est un générateur de tension variable, périodique et alternative. Avec cette forme de vague, on dit qu’elle est sinusoïdale (il existe aussi triangulaire, carré, …).

2- Leur effet sur un circuit électrique :

document

Conclusion :

Une pile délivre un courant avec un sens unique (du + vers le -) et une intensité constante au cours du temps (comme sa tension).

Conclusion :

Un GTBF ne possède pas de borne + et – fixes, elles alternent leur position. Donc, il délivre un courant avec un sens et une intensité qui varient au cours du temps (comme sa tension).


Chapitre p1 lectricit

II- Mesurer une tension alternative et périodique avec un oscilloscope :

Activité expérimentale N°2 à coller


Chapitre p1 lectricit

1- Présentation de l’oscilloscope :

s /div

V/div

Y1 Y2

division, notée div


Chapitre p1 lectricit

1 subdivision = 0,2 div (précision à 0,1 div)


Chapitre p1 lectricit

  • La sensibilité horizontale

  • (unité : s/div ou ms/div ou μs/div)


Chapitre p1 lectricit

  • La sensibilité verticale

  • (unité : V/div)


Chapitre p1 lectricit

b) Visualisation d’une tension continue :


Chapitre p1 lectricit

c) Visualisation de la tension du secteur délivrée par EDF :


Chapitre p1 lectricit

d) Visualisation de la tension délivrée par un GBF :


Chapitre p1 lectricit

2

3

1

4

7

5

6

8

10

11

12

12

9


Chapitre p1 lectricit

II- Mesurer une tension alternative et périodique avec un oscilloscope :

Activité expérimentale N°2 à coller

Cours :

Un oscilloscope permet de visualiser un oscillogramme qui correspond à l’allure de la tension en fonction du temps. On peut alors déterminer :

- les tensions extrêmales (Umax et Umin) avec le bouton sensibilité verticale (en V/div).

- la période avec le bouton sensibilité horizontale (en s/div), puis calculer la fréquence.


Chapitre p1 lectricit

III- Mesurer une tension alternative et périodique avec un voltmètre en position AC :

Activité expérimentale N°3 à coller

Cours :

- Un voltmètre en position AC (alternatif) permet de mesurer la tension efficace Ueff, qui est proportionnelle à la tension maximale :

Umax = √2 Ueff = 1,44 x Ueff

- Un voltmètre en position DC montre la tension qui varient au cours du temps, de Umax à Umin.

REMARQUE : Il existe aussi l’intensité efficace.
