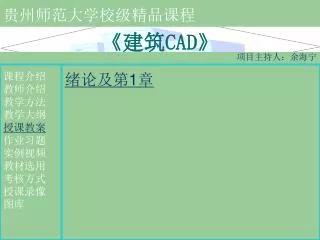

贵州师范大学校级精品课程 《建筑CAD》 项目主持人：余海宁 课程介绍 教师介绍 教学方法 教学大纲 授课教案 作业习题 实例视频 教材选用 考核方式 授课录像 图库 绪论及第1章
绪论及第1章AutoCAD简介 1.1 CAD技术和AutoCAD简介 1.2 AutoCAD系统配置要求 1.3 AutoCAD学习指南
1.1 CAD技术和AutoCAD简介 • 1.1.1CAD的概念 • 1.1.2CAD的特点及应用 • 1.1.3CAD的发展及相关软件简介
1.1.1CAD的概念 AutoCAD是美国Autodesk公司研制开发的一个计算机辅助绘图软件。 CAD（Computer Aided Design）。它是一种利用计算机强大的图形处理能力和数值计算能力，辅助工程技术人员进行工程或产品的设计与分析，以达到理想的目的并取得创新成果的一种技术。
1.1.2CAD的特点及应用 • 1、减小设计绘图量 • 2、缩短设计周期 • 3、易于建立和使用标准图库及改善绘图质量 • 4、提高设计及管理水平 • 5、Internet功能（易于网上交流，携带方便）
1.1.3CAD的发展及相关软件简介 • Autodesk公司的AutoCAD • Autodesk公司的3D studio、3DS MAX或3DS VIZ • Autodesk公司的LigtScape • Adobe公司的Photoshop • Macromedia公司的非常优秀的矢量动画制作软件Flash
CAD的发展 近20年来，随着计算机技术的进步和微型计算机的普及，计算机图形技术和CAD技术飞速发展。 如今的CAD技术不再仅仅局限于绘图设计阶段，它已形成了一套完整的计算机辅助工程系统（CAE）：从简单的绘图到智能CAD系统的应用，从设计、分析到加工制作。 时代在发展，社会对人才的要求也在逐步提高，作为土木工程专业的学生也要跟上社会的步伐。根据社会的需求，当大学本科毕业时，应具备一位设计工程师所拥用的两大基本能力——设计和绘图→→→ CAD图纸。 CAD图纸 ＝ 设计方法 ＋ CAD软件应用
土木工程专业常用CAD软件 AutoCAD MicroStation 土木工程专业的设计，不仅仅包括图纸的绘制，更广泛地包括计算、分析和模拟等。有些专用的CAD软件还兼有了CAM（计算机辅助制造）软件的功能，在目前的钢结构设计软件中已开始采用。按照CAD软件的使用范畴可分为： 绘图类 Xsteel 天正系列 CSI系列软件 计算类 ANSYS PKPM TBSA 综合类 3D3S STAAD
AutoCAD http://www.autodesk.com.cn 一种通用的绘图软件，它广泛的应用于机械、土木工程等领域的绘图工作，其开放式的绘图接口适合在其基础上开发出各种专业的绘图模块，天正绘图软件就是其中一种。
MicroStation http://www.bentley.com.cn 美国Bentley System公司研发，是一套可执行于多种软硬件平台。MicroStation前身名为IGDS（Interactive Graphics Design System）,是一套执行于小型机的专业电脑辅助绘图及设计软件，也因为它是小型机移植的专业电脑辅助绘图及设计软件，在软件功能与结构上不仅远优于一般的PC级电脑辅助绘图及设计软件，在软件效率上更是一般PC级电脑辅助绘图及设计软件所远不能及的。 MicroStation4.0版已被电脑杂志评选为CAD类软件的“编辑推荐”，历经4年多的时间，MicroStation已步入5.0版。并已在中国正式发表更新一代的CAD标准——MicroStation/J中文版，其功能较之4.0更有显著的提升，也带给其它电脑辅助绘图软件更大的眼里，但对于使用者而言，这意味着更高的绘图与设计效率及其所衍生的更高的经济效益。图形化的使用界面一直是MicroStation吸引大量眼球的主要原因，而这也是MicroStation易于使用的最佳保证。
Xsteelhttp://www.tekla.com 荷兰TEKLA司研发，是一个独立的三维智能钢结构模拟、详图的软件包，用户可以使用Xsteel创建一个结构完整的三维图形，包括所有制造及安装的相关信息，此模型不仅包括结构的几何条件，也包括关于型材、横截面、节点类型、材料在内的所有信息。
天正系列http://www.tangent.com.cn 是由北京天正工程软件有限公司以AutoCAD为平台开发的专业绘图工具集，包括了天正建筑、天正暖通、天正给排水、天正结构、天正电气和天正市政道路及管线，其中最为著名的是天正建筑。
CSI系列http://www.csiberkeley.com CSI系列软件包括SAP、ETABS等。 SAP2000是面向结构分析/设计的有限元软件，它提供强有力的结构模型的建立功能，包括桥梁、水坝、水箱和建筑物等。基于视窗的图形化界面可以利用预设模板快速建立模型。建立和修改模型、执行分析、察看结果及最优化设计等都整合于同一个界面内。 ETABS是一个建筑结构专用计算机程序，它可以进行线性和非线性、静力和动力分析。在ETABS中建筑结构被理想成柱、梁、斜柱和墙的集合，它们由在自身平面内刚性或柔性的楼板连接在一起。基本的框架几何用简单的三维轴网系统定义，这个轴网是楼层平面和柱线的交点，采用相当简单的模拟技术就可以考虑非常复杂的框架。
ANSYShttp://www.ansys.com.cn 成立于1970年，目前是世界CAE行业最大的公司。ANSYS是一个完整的有限元分析软件包，适合各个工程领域使用：结构分析、热分析、流体分析、电/静电场分析、电磁场分析等。
PKPMhttp://www.pkpm.com.cn 由中国建筑科学研究院开发的综合建筑软件，涵盖了建筑设计、结构设计、基础设计及施工管理等几大模块。其中结构设计从计算到出图，均集中在一个软件中完成，同时这些模块之间相互有接口，衔接起来较为方便。其中，结构平面计算机辅助设计软件PMCAD是整个结构CAD系统的核心，也是建筑CAD与结构CAD的必要接口。
TBSA http://www.tbsa.com.cn 是用来分析多层及高层建筑结构的专用程序，对结构体系和平面立面布置无特殊要求和限制。 程序按结构力学三维空间分析，梁、柱、斜柱采用空间杆单元，剪力墙采用空间薄壁杆单元，程序不仅可以对框架结构、框架－剪力墙结构、剪力墙结构、筒体结构等常用的结构形式进行计算分析和配筋设计，还可用于其它更复杂的结构体系。
3D3Shttp://www.tj3d3s.com.cn 是由同济大学开发的钢结构综合设计软件。基本模块包括空间任意钢结构的模型建立、力学计算、套用规范进行构件设计等 。
STAADhttp://www.reichina.com 是美国REI公司开发的产品，是一个功能强大的工程分析计算软件，在工程界享有较高的声誉，许多世界著名的大工程公司都采用它做为自己唯一制定的结构工程计算软件，用户遍及世界各地。
1.3 AutoCAD学习指南 • 1.3.1学习AutoCAD重要性 • 1.3.2学习方法及要求
