Mecanismos de un tractor

Para una mejor visualización, elegir con botón derecho del mouse“Pantalla completa”

Tractor

WINNER F130 TURBO

Ian Homer Bannister


Instrucciones
INSTRUCCIONES

  • Se podrá ver toda la presentación, o bien

  • Usted podrá acceder mediante uso del INDICE de las partes mas importantes, si son mas de una imagen, al llegar al final de la serie sonarán unas campanitas y saldrá la palabra índice, la cual deberá ser marcada con el mouse para volver al índice general

Ian Homer 2002

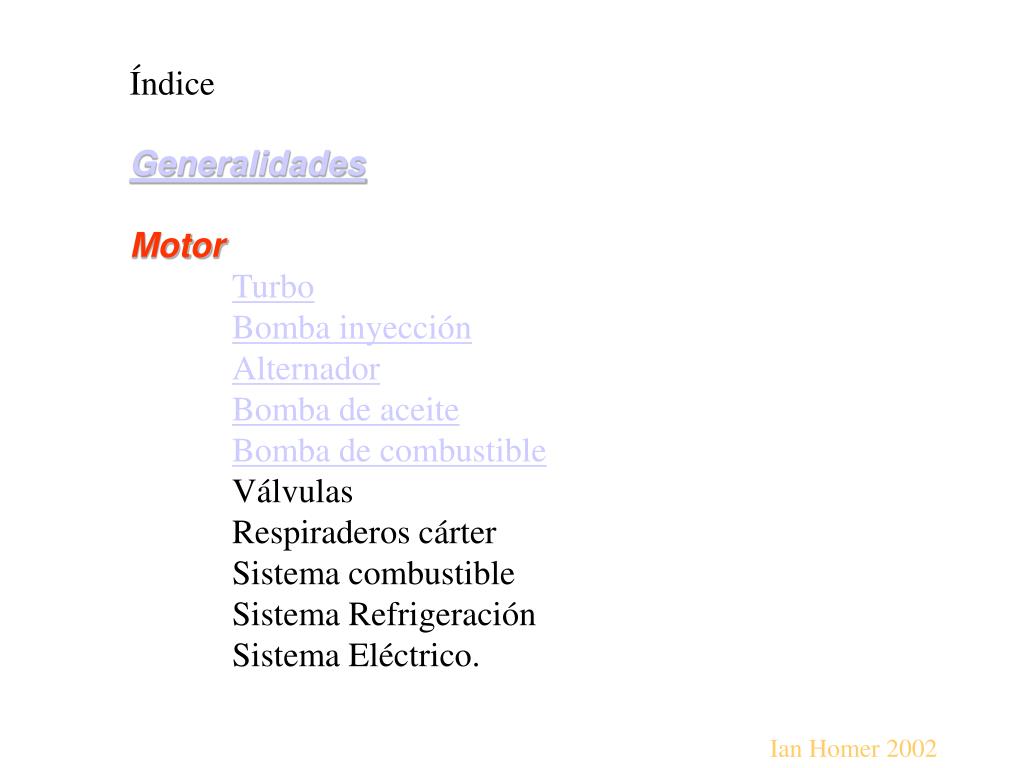

Índice

  • Generalidades

  • Motor

    • Turbo

    • Bomba inyección

    • Alternador

    • Bomba de aceite

    • Bomba de combustible

    • Válvulas

    • Respiraderos cárter

    • Sistema combustible

    • Sistema Refrigeración

    • Sistema Eléctrico.

Ian Homer 2002


  • Transmisión

    • Caja de cambios

    • Mandos finales traseros

    • Piñones TDF

  • Cabina

  • Sensor Velocidad

  • Ian Homer 2002


    Motor Fiat IVECO

    Bomba inyección BOSCH 8065.25.A.220

    Turbo comprimido

    6 cilindros

    Diámetro y recorrido de 104 x 115 mm

    Cilindrada total 5861 cm3

    Relación de compresión 16,5

    Potencia en el volante DGM/DIN 130CV

    Régimen correspondiente 2300 r/min

    Régimen máximo par 1300 r/min

    válvulas

    Respiraderos cárter

    Turbo

    Ian Homer 2002


    Sistema combustible

    Sistema

    refrigeración

    Sistema eléctrico

    Ian Homer 2002


    Cabina

    Sensor velocidad

    transmisión

    Ian Homer 2002

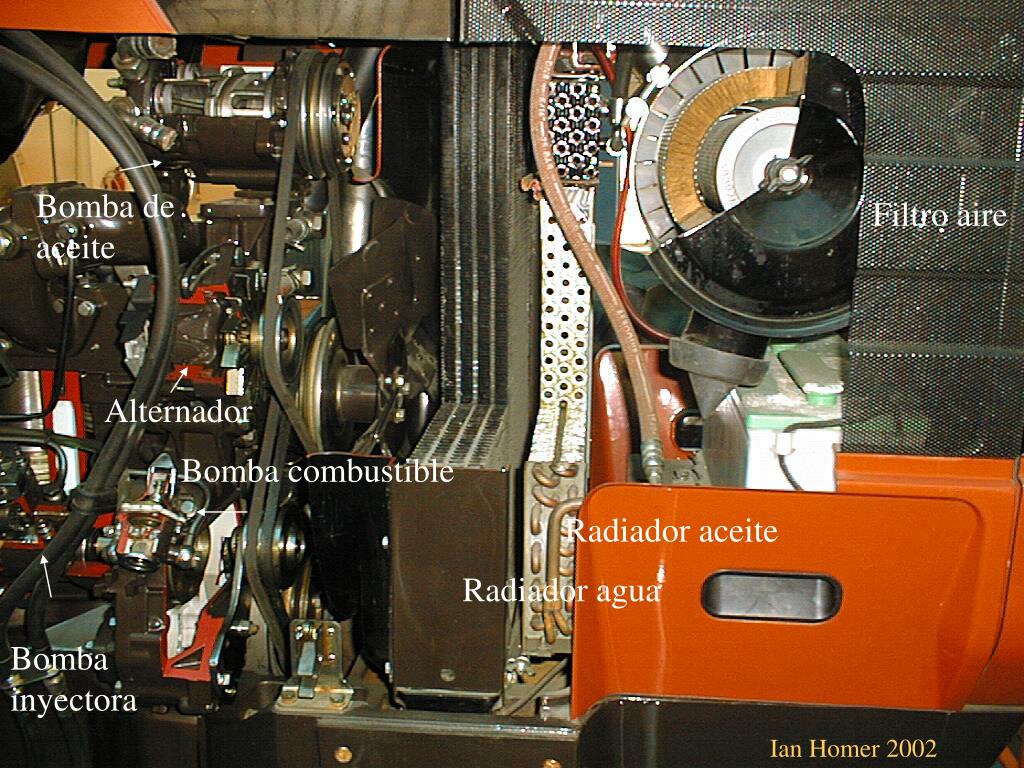

    Bomba de aceite

    Filtro aire

    Sistema refrigeración

    Alternador

    Bomba combustible

    Radiador aceite

    Radiador agua

    Bomba inyectora

    Ian Homer 2002


    Transmision

    Ian Homer 2002


    Caja de Gamas

    inversor

    Reductor suplementario

    Caja Marchas

    Hi-LO

    Caja decambios

    Mandos finales

    trasero

    Ian Homer 2002

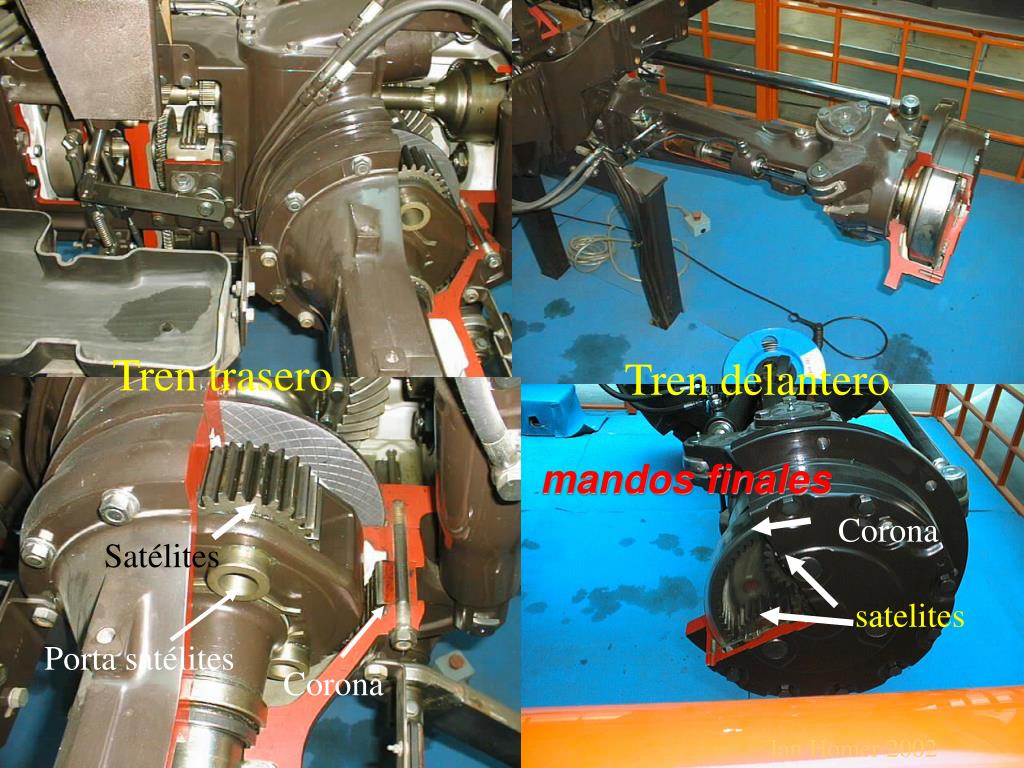

    Tren trasero

    Tren delantero

    mandos finales

    Corona

    Satélites

    satelites

    Porta satélites

    Corona

    Ian Homer 2002

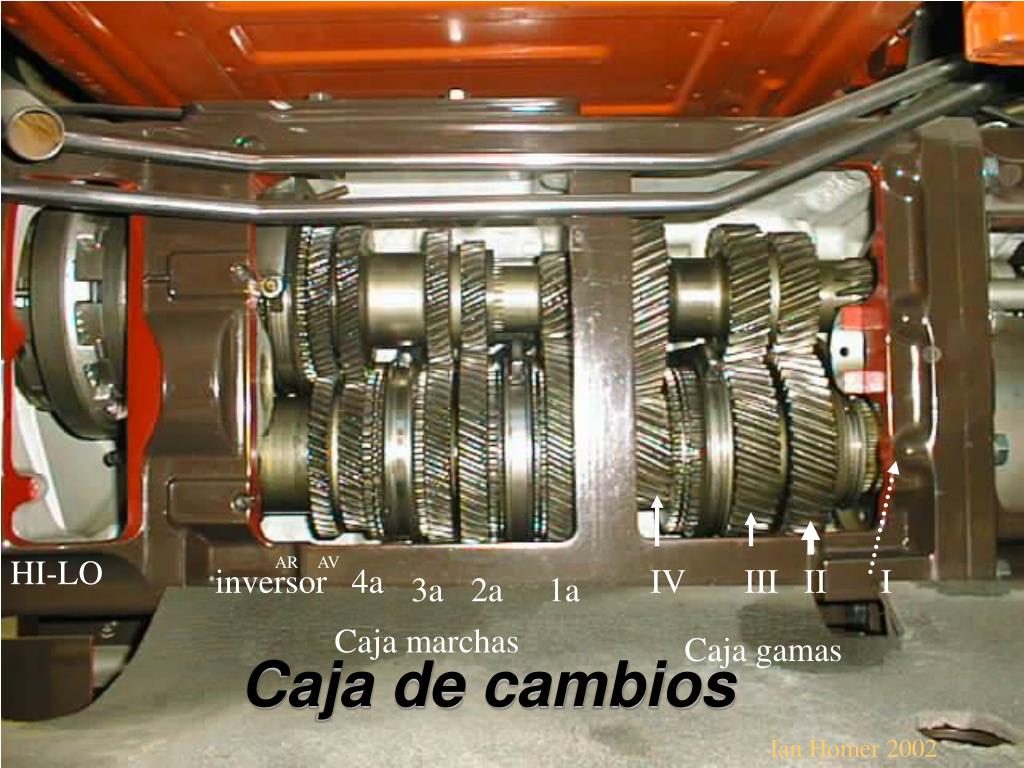

    HI-LO

    AR

    AV

    inversor

    4a

    IV

    III

    II

    I

    3a

    2a

    1a

    Caja marchas

    Caja gamas

    Caja de cambios

    Ian Homer 2002


    Caja de cambios

    Eje TDF

    Tracción trasera

    Reductor suplementario, 2 marchas N y RS

    Tracción delantera

    Ian Homer 2002

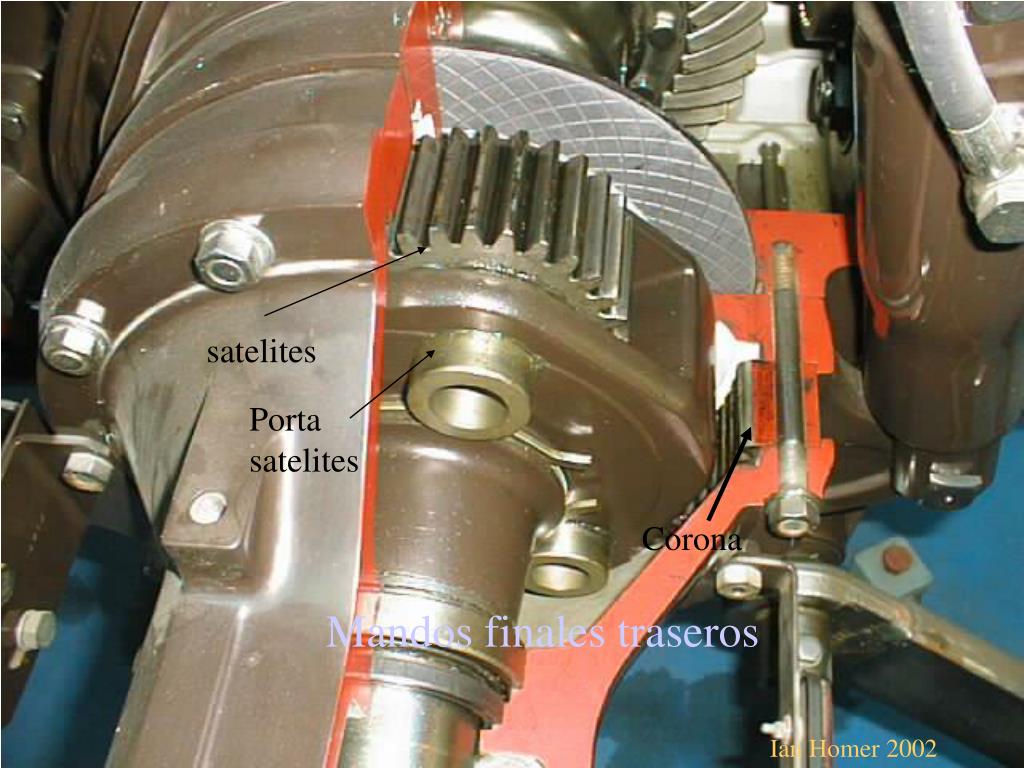

    satelites

    Porta satelites

    Corona

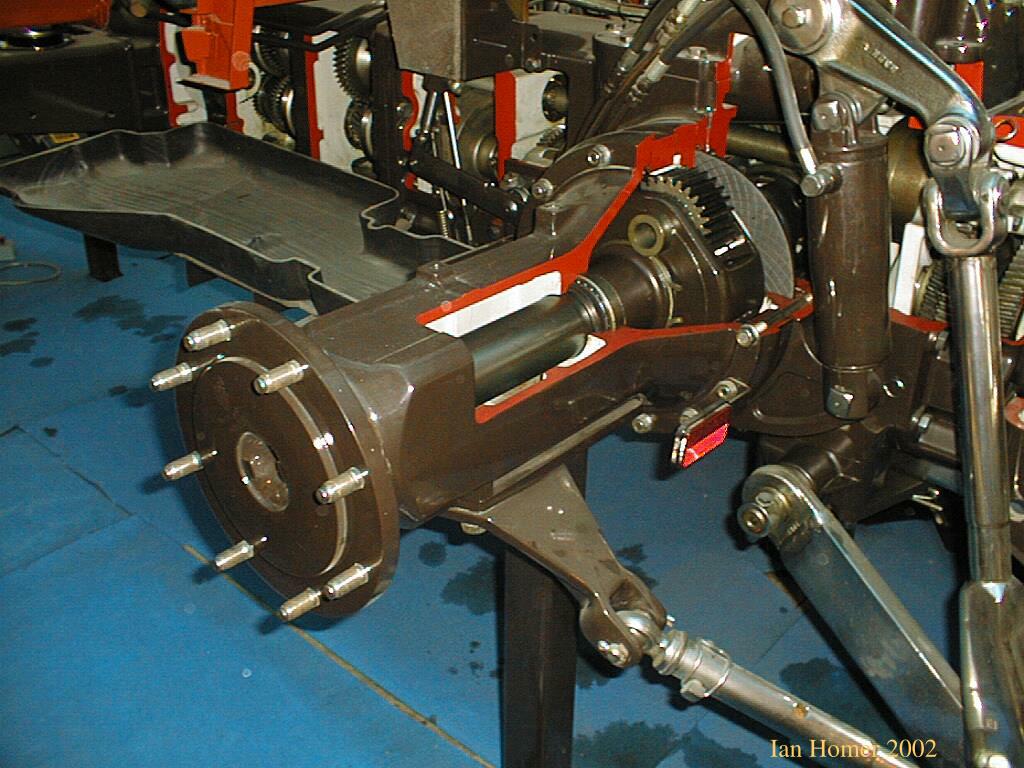

    Mandos finales traseros

    Ian Homer 2002


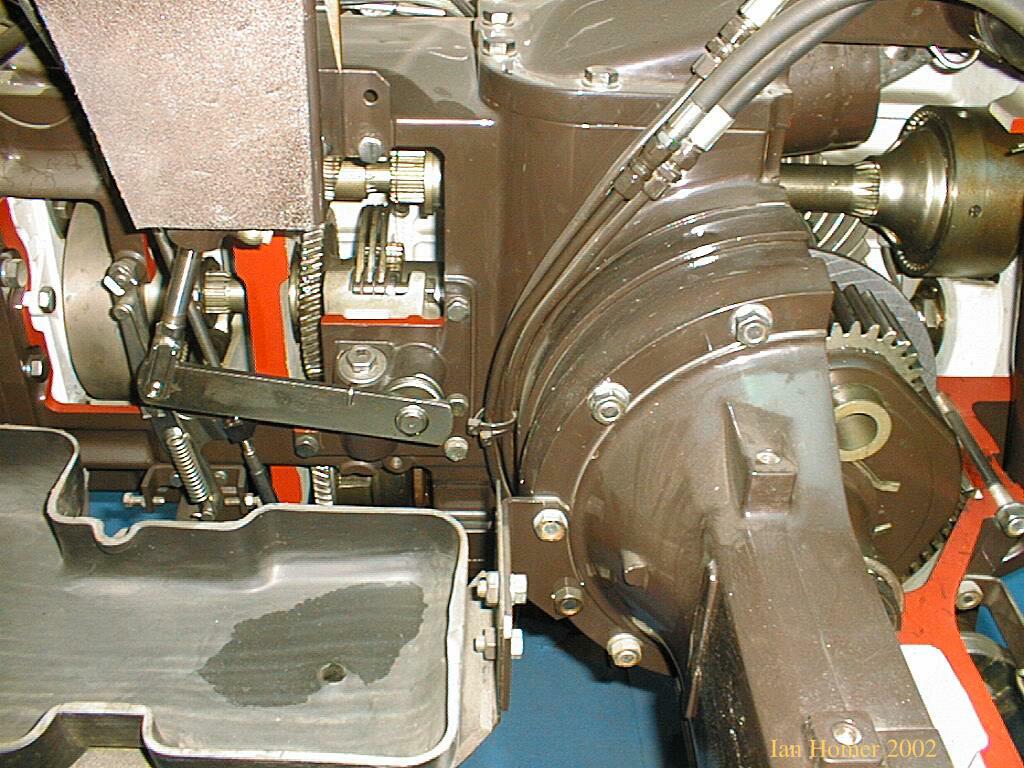

    Piñones eje TDF

    Ian Homer 2002


    Piñones TDF

    Índice

    Ian Homer 2002


    Sistema hidraulico

    Ian Homer 2002

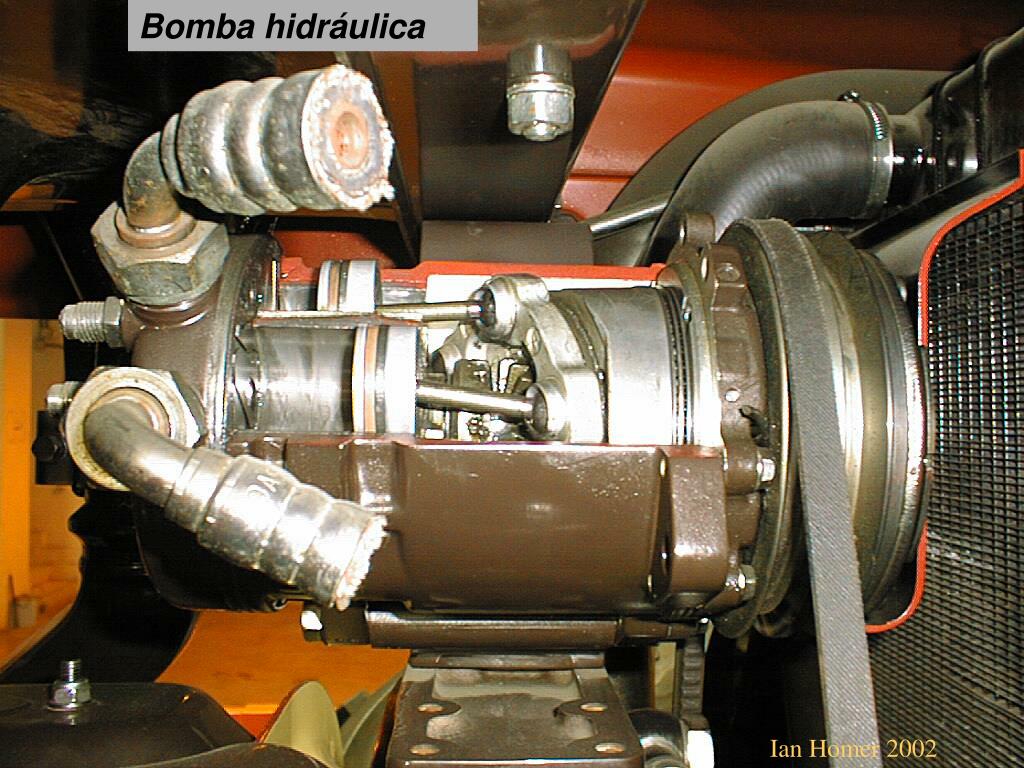

    Bomba hidráulica

    Ian Homer 2002

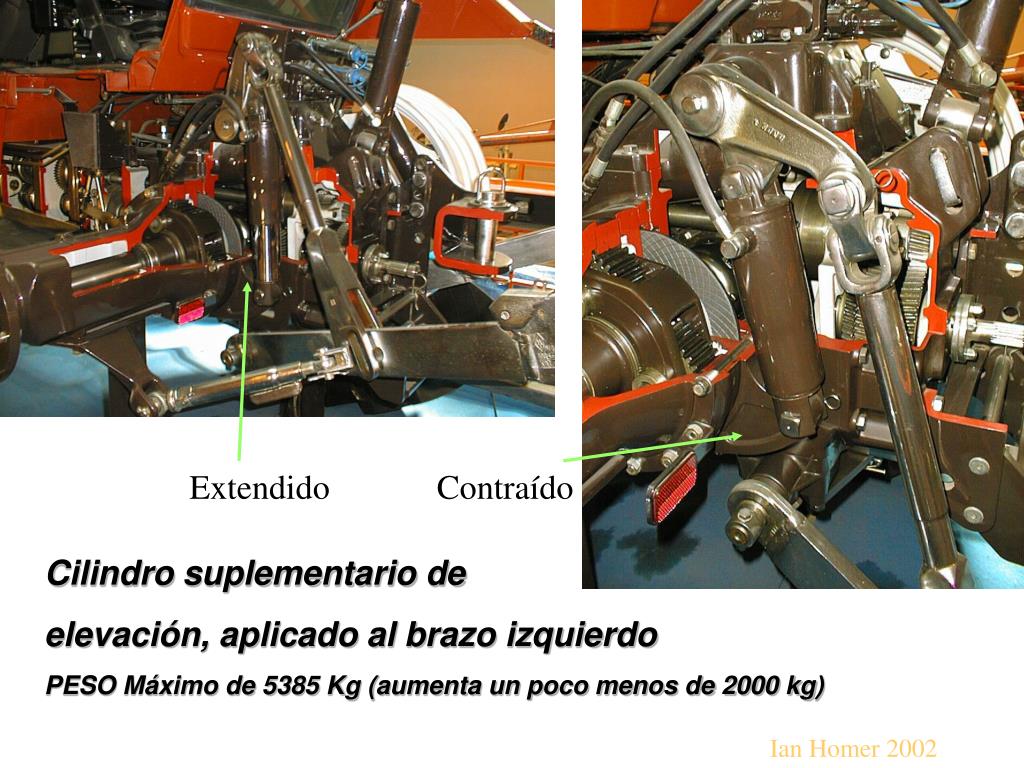

    Extendido

    Contraído

    Cilindro suplementario de

    elevación, aplicado al brazo izquierdo

    PESO Máximo de 5385 Kg (aumenta un poco menos de 2000 kg)

    Ian Homer 2002


    Cilindros hidráulicos para la regulación del tercer punto y del tirante vertical derecho

    Ian Homer 2002


    Cilindros de dirección hidráulica y del tirante vertical derecho

    Ian Homer 2002


    Varios y del tirante vertical derecho

    Ian Homer 2002

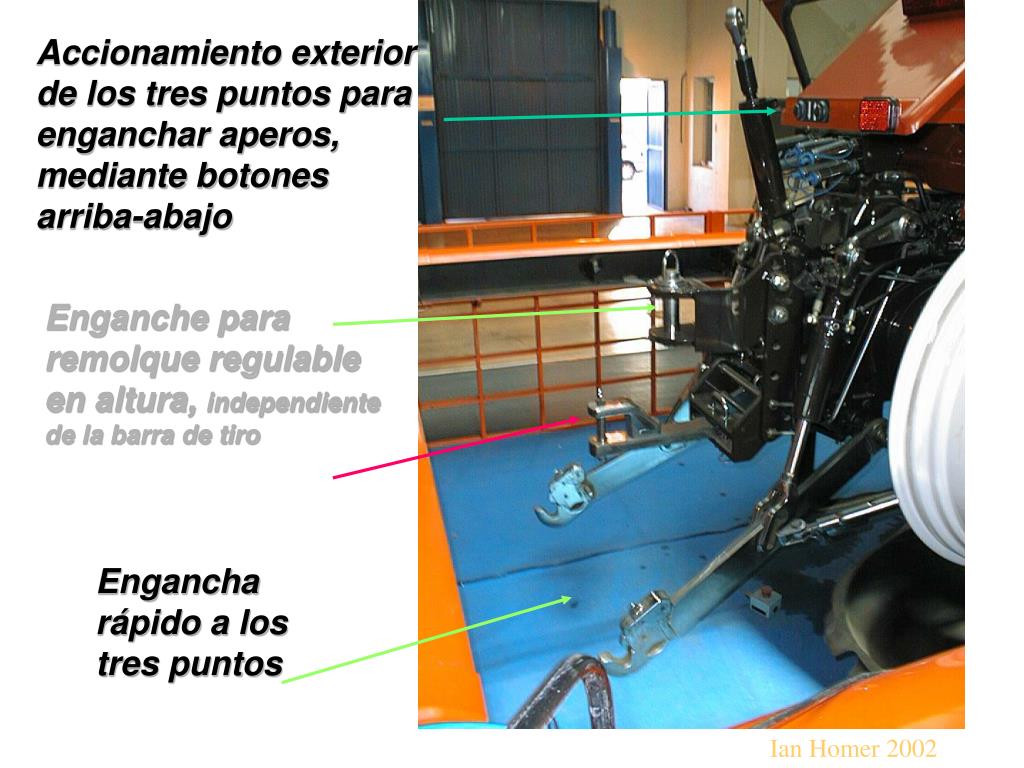

    Accionamiento exterior de los tres puntos para enganchar aperos, mediante botones arriba-abajo

    Enganche para remolque regulable en altura, independiente de la barra de tiro

    Engancha rápido a los tres puntos

    Ian Homer 2002

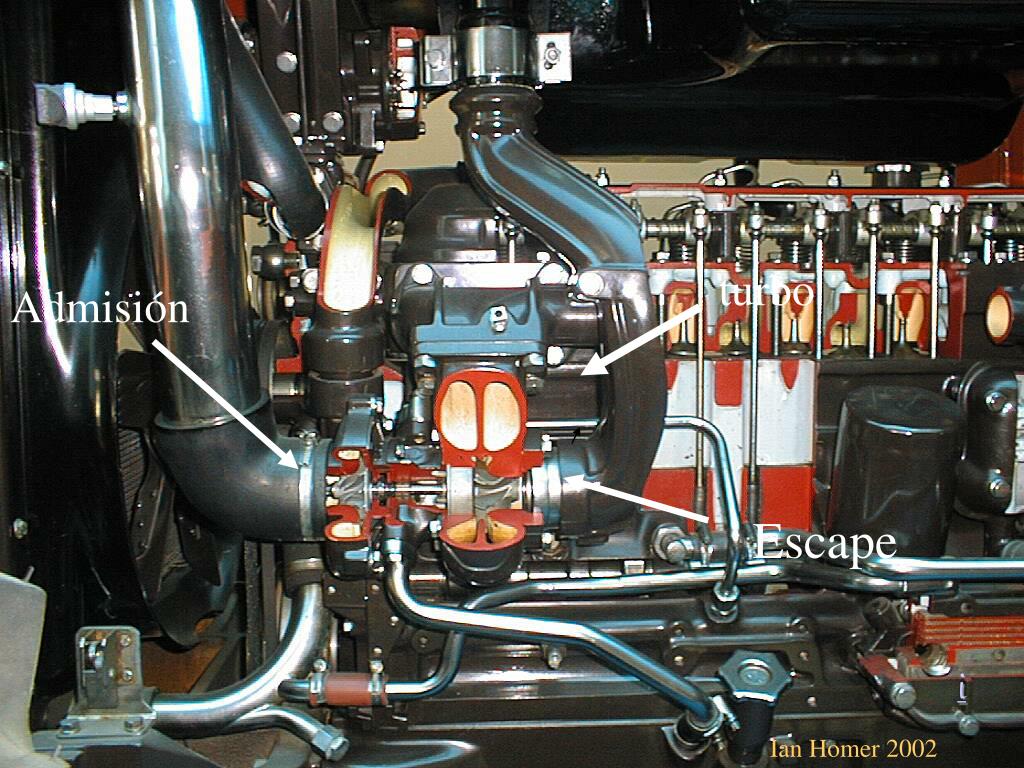

    turbo aperos, mediante botones arriba-abajo

    Admisión

    Escape

    i

    Ian Homer 2002

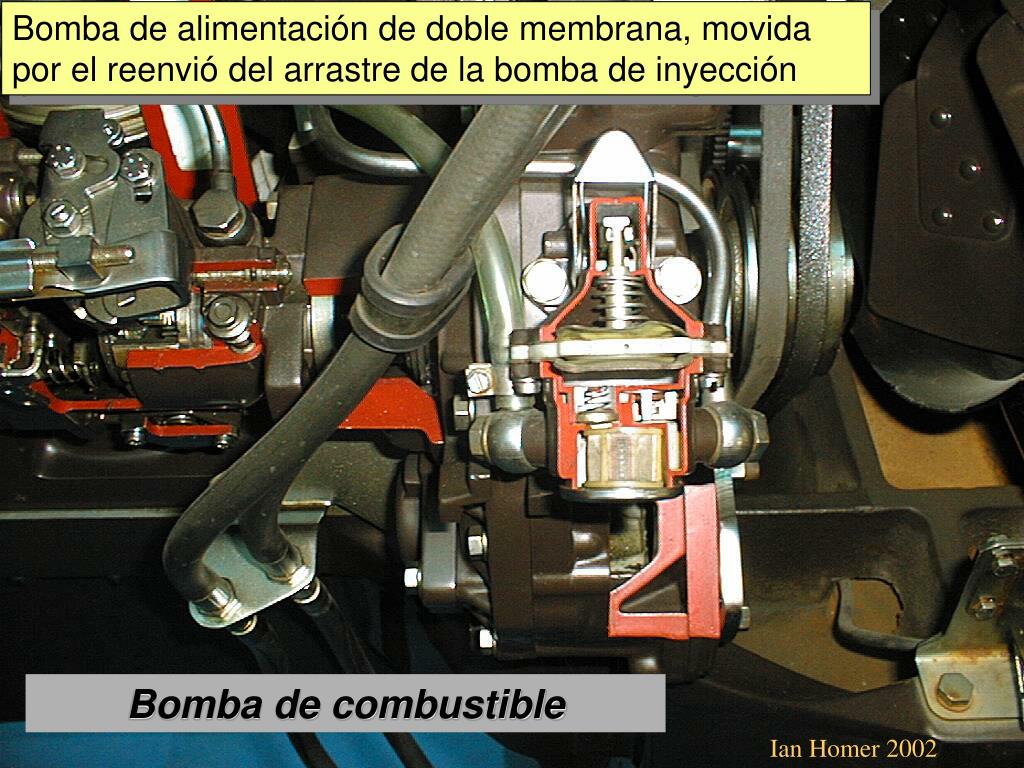

    Bomba de alimentación de doble membrana, movida por el reenvió del arrastre de la bomba de inyección

    Bomba de combustible

    Ian Homer 2002

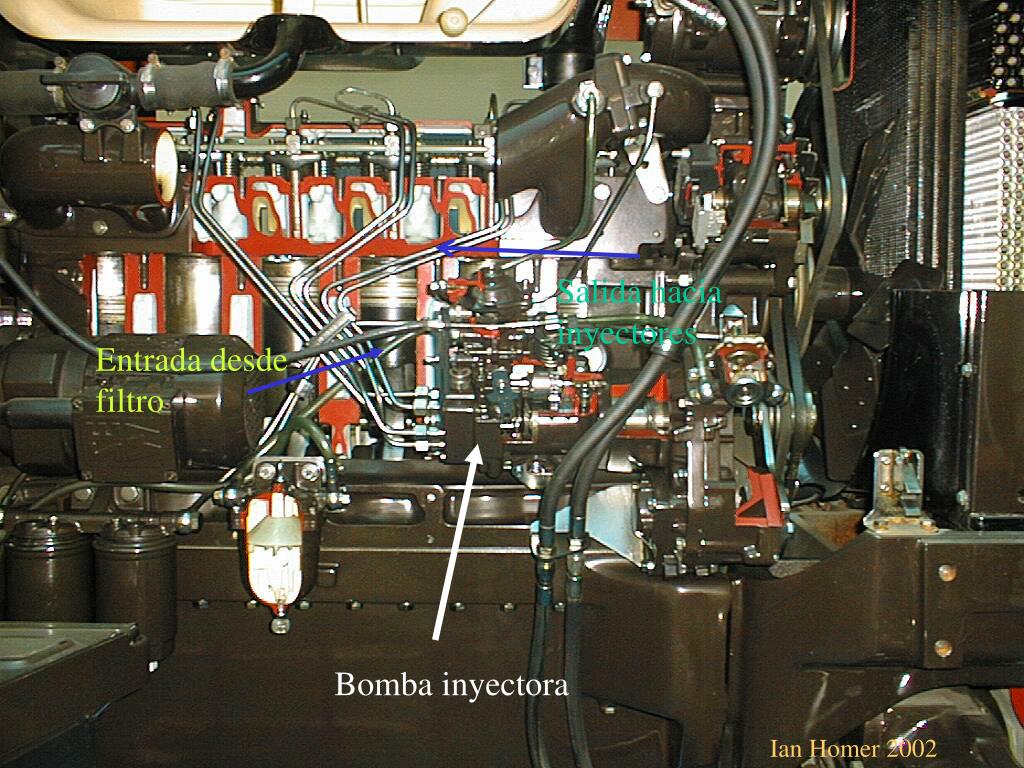

    Salida hacia inyectores reenvió del arrastre de la bomba de inyección

    Entrada desde filtro

    Bomba inyectora

    Ian Homer 2002


    Bomba inyectora reenvió del arrastre de la bomba de inyección

    Bomba de inyección rotativa BOSCH

    Regulador de velocidad de contrapesos centrífugos, funcionando a todos los regímenes

    Variador de avance automático incorporado, Dispositivo neumático L.D.A.

    Ian Homer 2002


    Alternador reenvió del arrastre de la bomba de inyección

    Ian Homer 2002


    Cabina reenvió del arrastre de la bomba de inyección

    Palanca del reductor de marchas

    Aún en construcción

    Ian Homer 2002
