Lazerler

LAZERLER

Lazer Teknolojileri Uygulama ve Araştırma Merkezi

2006


Sunu plani

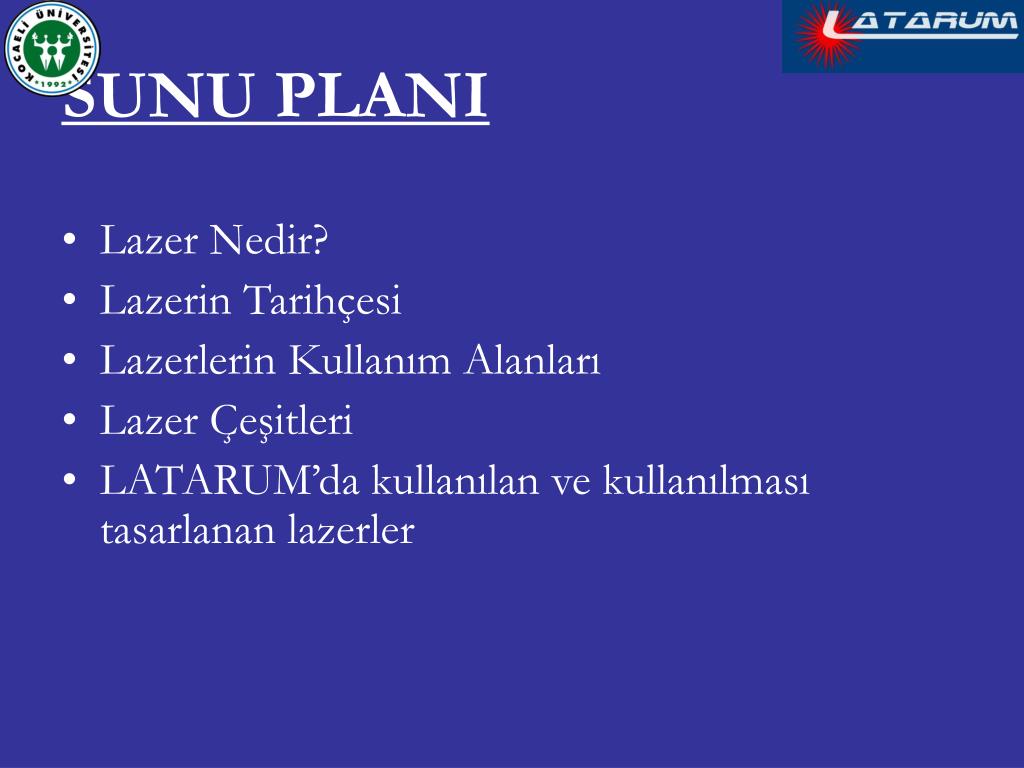

SUNU PLANI

  • Lazer Nedir?

  • Lazerin Tarihçesi

  • Lazerlerin Kullanım Alanları

  • Lazer Çeşitleri

  • LATARUM’da kullanılan ve kullanılması tasarlanan lazerler


Lazer ned r

LAZER NEDİR?

Light Amplification Stimulated Emission Radiation

LASER

Uyarılmış Işıma ile Kuvvetlendirilmiş Işık

Albert Einstein

(1916)


Lazer ned r1

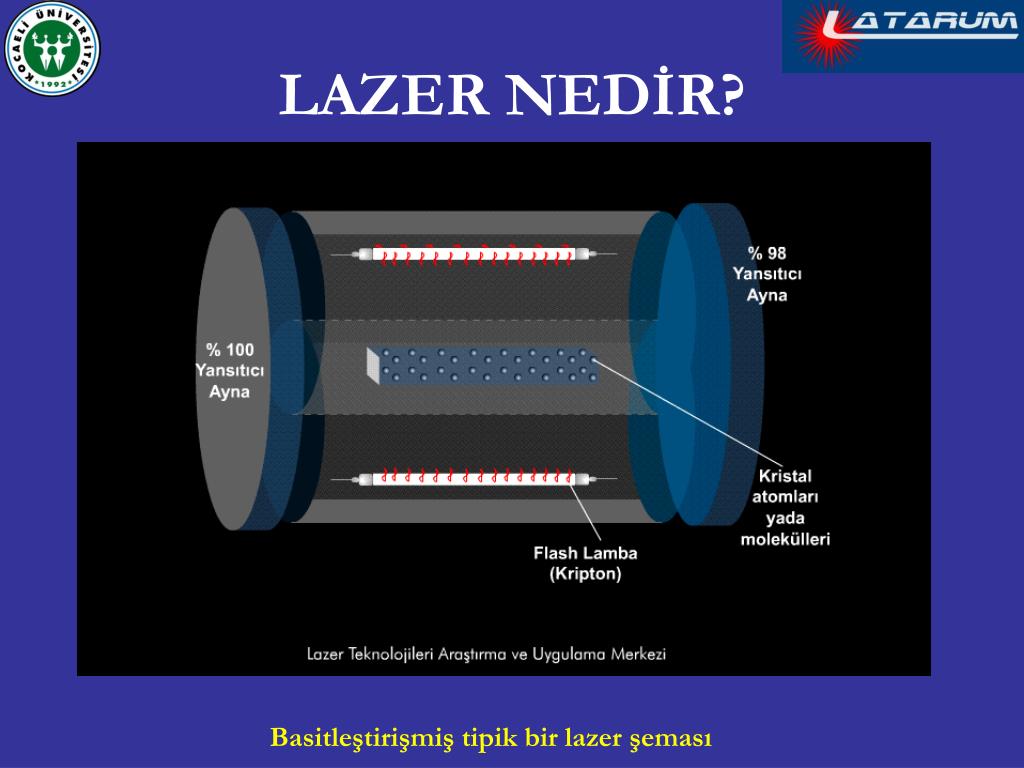

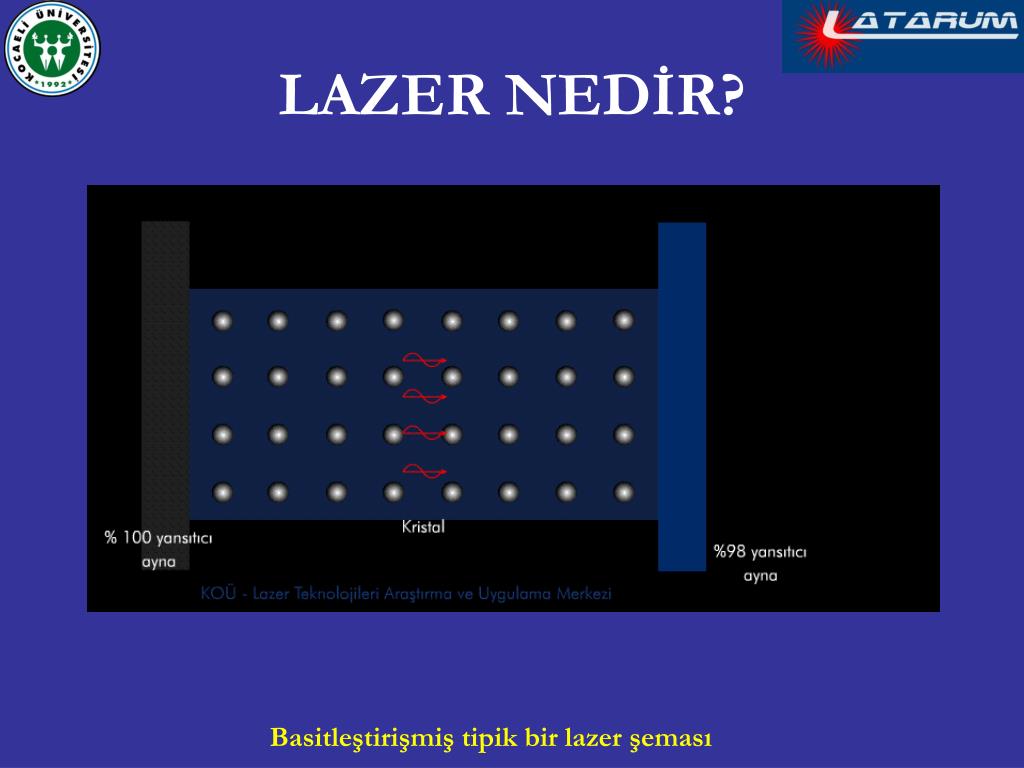

LAZER NEDİR?

Basitleştirişmiş tipik bir lazer şeması


Lazerler

LAZER NEDİR?

Basitleştirişmiş tipik bir lazer şeması


Lazerler

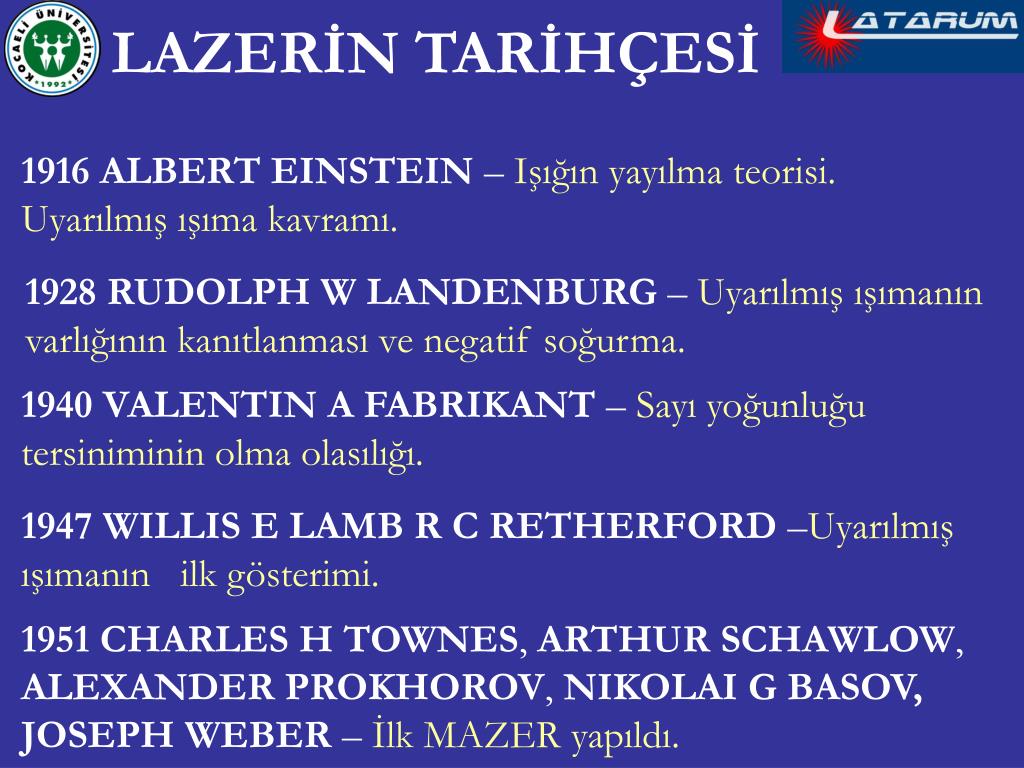

LAZERİN TARİHÇESİ

1916 ALBERT EINSTEIN – Işığın yayılma teorisi. Uyarılmış ışıma kavramı.

1928 RUDOLPH W LANDENBURG– Uyarılmış ışımanın varlığının kanıtlanması ve negatif soğurma.

1940 VALENTIN A FABRIKANT– Sayı yoğunluğu tersiniminin olma olasılığı.

1947 WILLIS E LAMBR C RETHERFORD–Uyarılmış ışımanınilk gösterimi.

1951 CHARLES H TOWNES, ARTHUR SCHAWLOW, ALEXANDER PROKHOROV, NIKOLAI G BASOV, JOSEPH WEBER – İlk MAZER yapıldı.


Lazerler

LAZERİN TARİHÇESİ

1960 THEODORE MAIMAN – Yakut (ruby) kristali ile yapılan ilk çalışan LAZER’in keşfi. 16 Mayıs 1960, Hughes Araştırma Laboratuarları.


Lazerler

LAZERİN TARİHÇESİ

1960 PETER P SOROKIN, MIREK STEVENSON – İlk Uranyum LAZER - Yapılan lazerlerin ikincisi, IBM Lab.


Lazerler

LAZERİN TARİHÇESİ

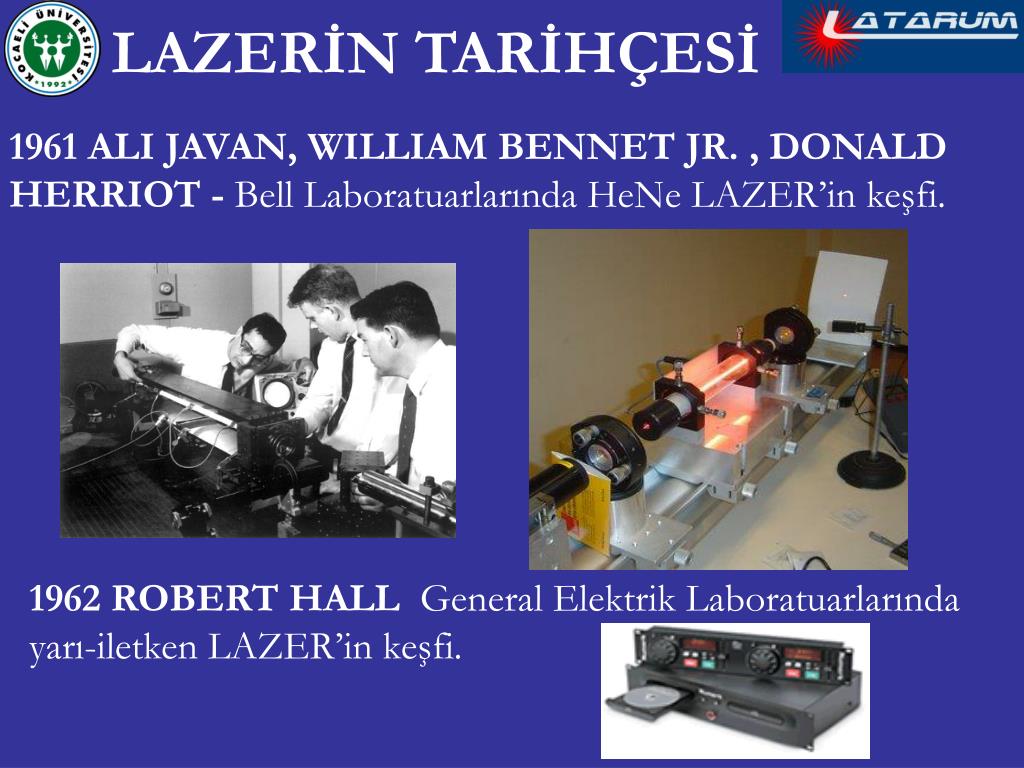

1961 ALI JAVAN, WILLIAM BENNET JR. , DONALD HERRIOT- Bell LaboratuarlarındaHeNe LAZER’in keşfi.

1962 ROBERT HALLGeneral Elektrik Laboratuarlarında yarı-iletken LAZER’in keşfi.


Lazerler

LAZERİN TARİHÇESİ

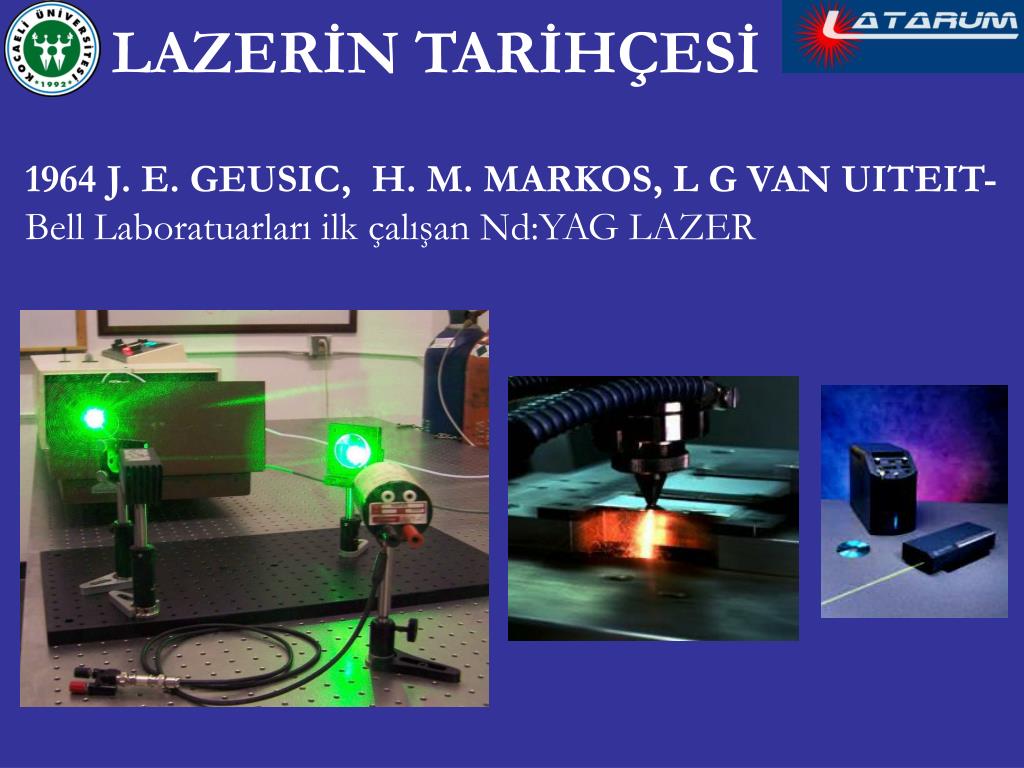

1964 J. E. GEUSIC, H. M. MARKOS, L G VAN UITEIT- Bell Laboratuarları ilk çalışan Nd:YAG LAZER


Lazerler

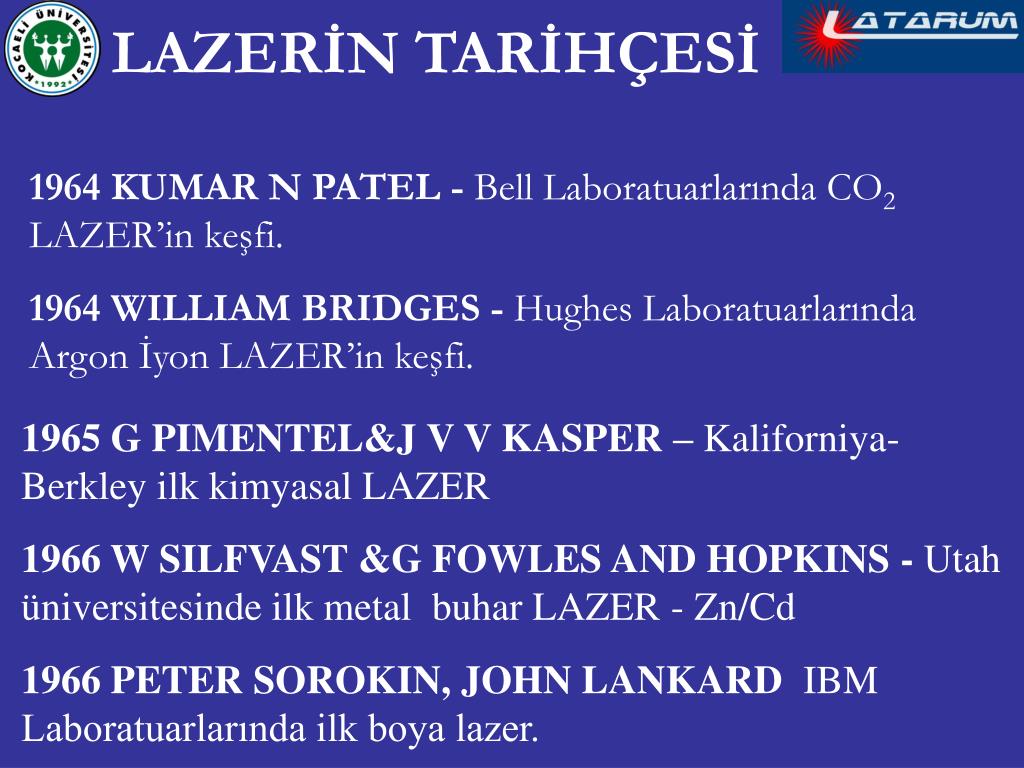

LAZERİN TARİHÇESİ

1964 KUMAR N PATEL - Bell Laboratuarlarında CO2 LAZER’in keşfi.

1964 WILLIAM BRIDGES - Hughes Laboratuarlarında Argon İyon LAZER’in keşfi.

1965 G PIMENTEL&J V V KASPER – Kaliforniya-Berkley ilk kimyasal LAZER

1966 W SILFVAST &G FOWLES AND HOPKINS - Utah üniversitesinde ilk metal buhar LAZER - Zn/Cd

1966 PETER SOROKIN, JOHN LANKARDIBM Laboratuarlarında ilk boya lazer.


Lazerler

LAZERİN TARİHÇESİ

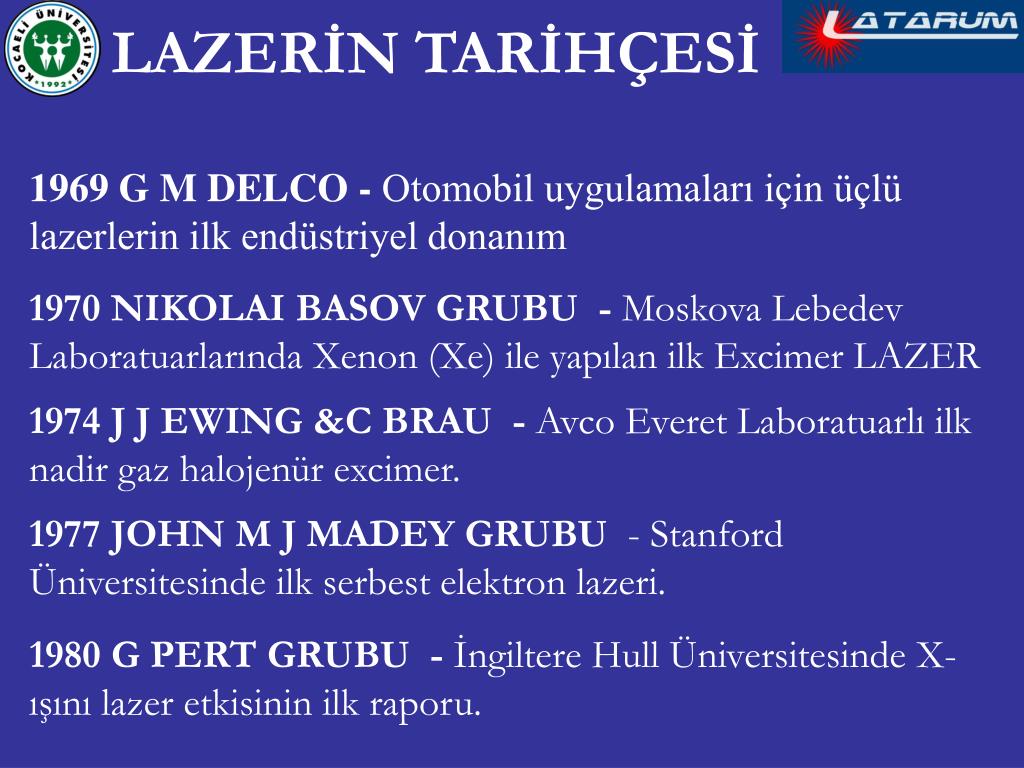

1969 G M DELCO - Otomobil uygulamaları için üçlü lazerlerin ilk endüstriyel donanım

1970 NIKOLAI BASOVGRUBU - Moskova Lebedev Laboratuarlarında Xenon (Xe) ile yapılan ilk Excimer LAZER

1974 J J EWING &C BRAU - Avco Everet Laboratuarlı ilk nadir gaz halojenür excimer.

1977 JOHN M J MADEY GRUBU - Stanford Üniversitesinde ilk serbest elektron lazeri.

1980 G PERTGRUBU - İngiltere Hull Üniversitesinde X-ışını lazer etkisinin ilk raporu.


Lazerler

LAZERİN TARİHÇESİ

1981 A SCHAWLOW & N BLOEMBERGEN- Lineer olmayan optik ve spektroskopide Nobel fizik ödülü.

1984 D MATTHEW GRUBU- Lawrance Livermore Laboratuarlarında ilk X-ışını lazer gözlendi.

Lazerle oluşturulan plazmadan yayılan X-ışını

X-ışını lazerler litografide ve Hohlaryum plazmaların incelenmesinde kullanılır

X-ışını lazerin bir plazma ile etkileşimi


Lazerler

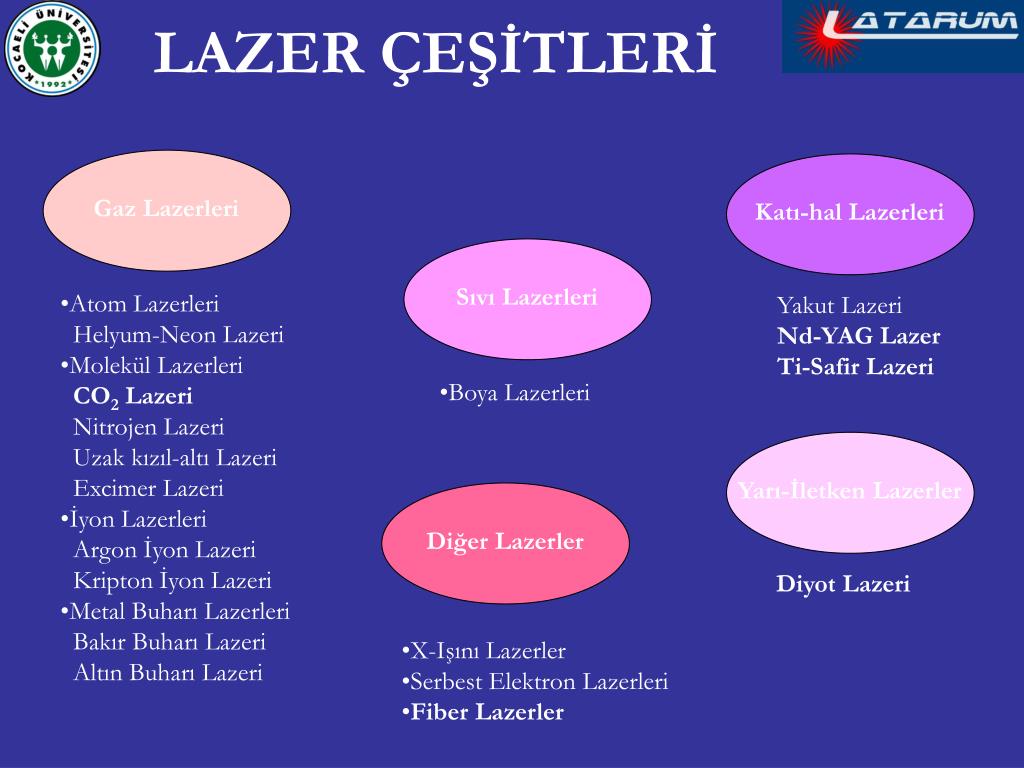

LAZER ÇEŞİTLERİ

Gaz Lazerleri

Sıvı Lazerleri

Katı-hal Lazerleri

Diğer Lazerler

Yarı-İletken Lazerler

  • Atom Lazerleri

  • Helyum-Neon Lazeri

  • Molekül Lazerleri

  • CO2 Lazeri

  • Nitrojen Lazeri

  • Uzak kızıl-altı Lazeri

  • Excimer Lazeri

  • İyon Lazerleri

  • Argon İyon Lazeri

  • Kripton İyon Lazeri

  • Metal Buharı Lazerleri

  • Bakır Buharı Lazeri

  • Altın Buharı Lazeri

Yakut Lazeri

Nd-YAG Lazer

Ti-Safir Lazeri

  • Boya Lazerleri

Diyot Lazeri

  • X-Işını Lazerler

  • Serbest Elektron Lazerleri

  • Fiber Lazerler


Lazerler n kullanim alanlari

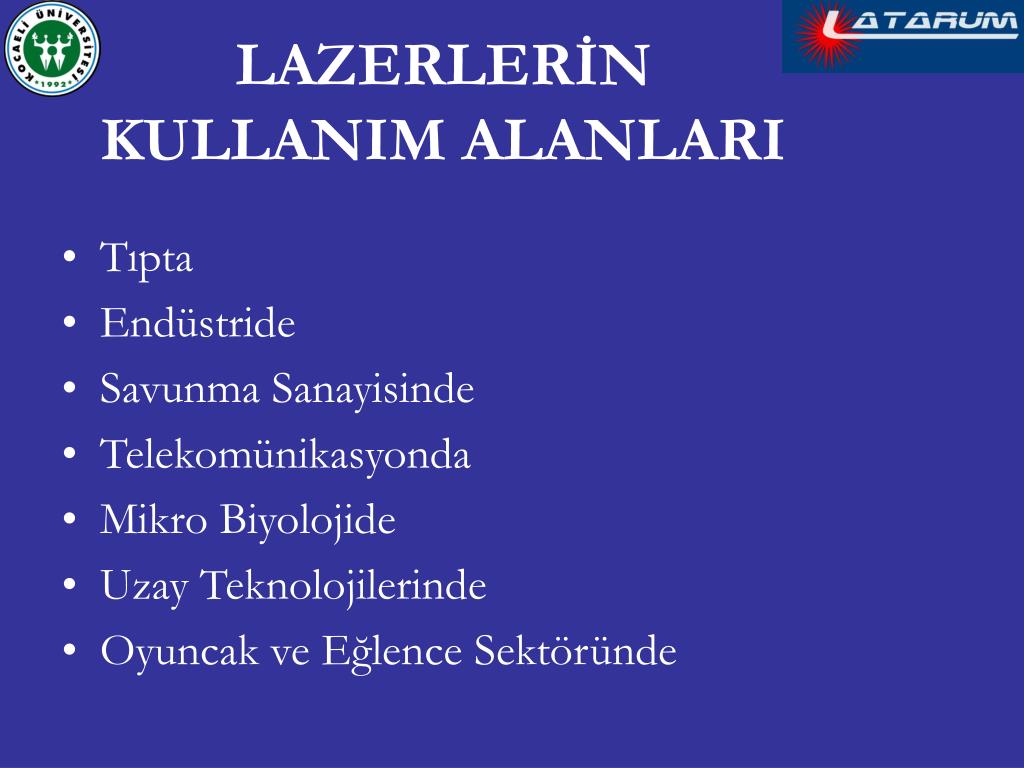

LAZERLERİN KULLANIM ALANLARI

  • Tıpta

  • Endüstride

  • Savunma Sanayisinde

  • Telekomünikasyonda

  • Mikro Biyolojide

  • Uzay Teknolojilerinde

  • Oyuncak ve Eğlence Sektöründe


Lazerler

Beslemeli ayna

(Yansıtıcı)

Yansıtıcı oyuk

Ön ayna

(Kısmi yansıtıcı)

Nd:YAG

çubuk

Lazer

çıkışı

Lamba

Nd-YAG Lazerler

  • Nd:YAG lazer: Neodyum katkılı Yitriyum-Aluminyum-Garnet ortama sahip bir katı hal lazeridir. Flaş lambası veya diyotlar ile uyarılır. Lazer ışığının dalga boyu 1.06μm (kızılaltı bölge) ve oluşan demet optik fiber kullanılarak istenilen noktaya taşınır.

  • Dc ark lambaları ile uyarılan Nd-YAG lazerler, 5kW’a kadar güce sahip sürekli dalga boylu lazer ışığı üretebilir.

  • Flaş lambaları ile uyarılan atımlı Nd-YAG lazerleri, ortalama gücü yaklaşık 600 W olan ve atım süresi 1ms ile 50 ms arasında değişen lazer atımları üretebilir.

Xenon veya Kripton lamba ile pompalanan lazer


Lazerler

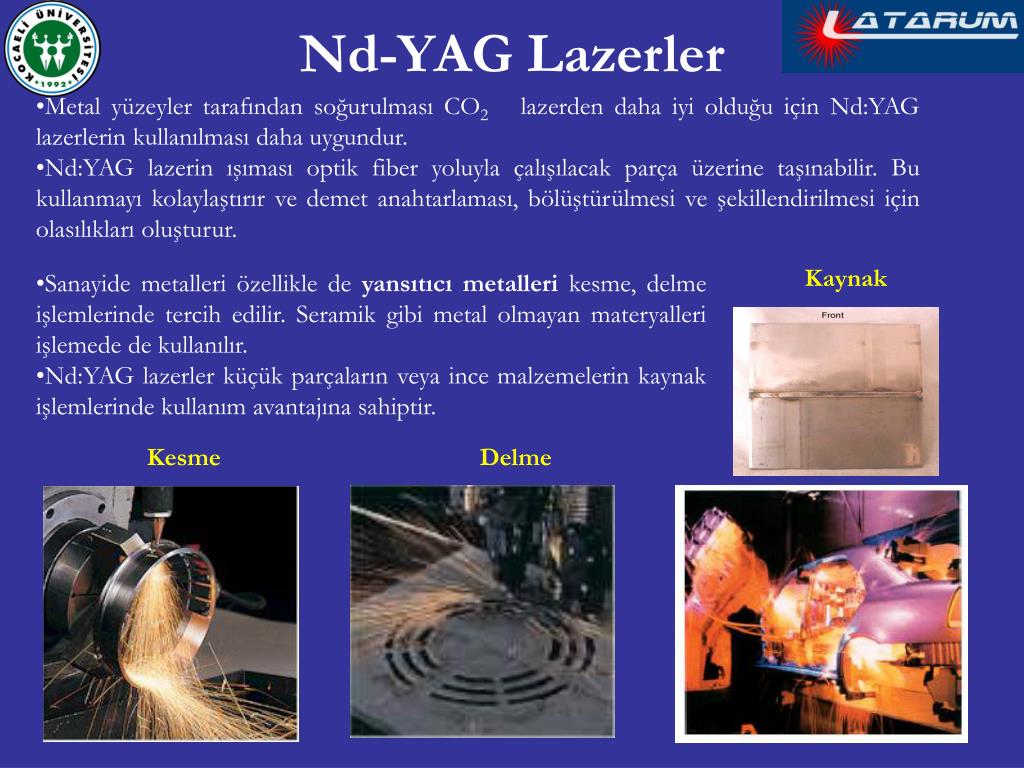

Nd-YAG Lazerler

  • Metal yüzeyler tarafından soğurulması CO2 lazerden daha iyi olduğu için Nd:YAG lazerlerin kullanılması daha uygundur.

  • Nd:YAG lazerin ışıması optik fiber yoluyla çalışılacak parça üzerine taşınabilir. Bu kullanmayı kolaylaştırır ve demet anahtarlaması, bölüştürülmesi ve şekillendirilmesi için olasılıkları oluşturur.

Kaynak

  • Sanayide metalleri özellikle de yansıtıcı metalleri kesme, delme işlemlerinde tercih edilir. Seramik gibi metal olmayan materyalleri işlemede de kullanılır.

  • Nd:YAG lazerler küçük parçaların veya incemalzemelerin kaynak işlemlerinde kullanım avantajına sahiptir.

Kesme

Delme


Lazerler

Eksenel gaz akışlı lazer

Lazer demeti

Aynalar

Lazer

aktif

ortamı

Lazer

demet

ekseni

Elektriksel

deşarj

Gaz akışı

CO2 Lazerler

CO2 lazeri, kızıl-altı bölgede, aktif ortamı karbon dioksit olan lazerlerdir. Dalga boyu 10.6 micron olan CO2 lazeri 40kW’a kadar güce sahip olabilir. Rezonatör içinde yüksek gerilim ile uyarılan gaz sonucu oluşan demet, bir noktaya aynalar veya mercekler ile taşınır. İşlemedeki başarı gazın saflığına bağlıdır.

Endüstride özellikle 2-12 kW’a kadar güç gerektiren uygulamalarda kullanılır. CO2 lazeri birçok metal, plastik, ağaç, kuvars, seramik ve cam işlemede tercih edilmektedir


Lazerler

Ti-Saphire Lazerler

Femtosaniye (10-15) atım süresine sahip lazerlerdir

  • Femtosaniye lazerlerin malzeme işlemede kullanılması ile üretimi yapılan Malzemelerin boyutları nanometre (nm) mertebelerine kadar indirilmiştir. Fotolitografi tekniği kullanılarak sadece düzlemsel yüzeyler işlenebilirken femtosaniye lazerler kullanılarak 100 nm mertebelerinde 3 boyutlu metal ve dielektrik malzemeler işlenebilmektedir

  • 100 fs süreli bir atım insan saçının küçük bir bölümünü kat ederken, ışık bir saniyede dünyanın çevresini 7,5 kez dolaşır.

  • Femtosaniye lazer atımları ile malzeme işlemenin temel avantajları:

  • İ ) Verim, hızlı ve yerel enerji aktarımı.

  • İİ ) İyi tanımlanmış deformasyon ve aşındırma.

  • İİİ ) Minimum ısısal ve mekanik zarar.


Lazerler

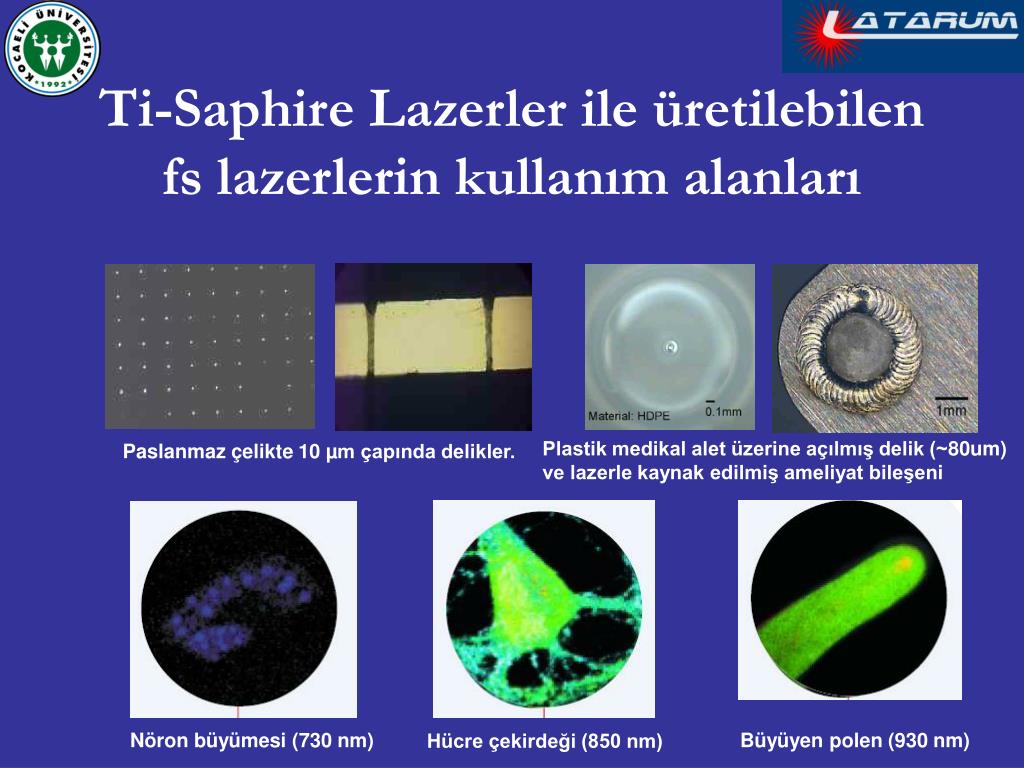

Ti-Saphire Lazerler ile üretilebilen fs lazerlerin kullanım alanları

Plastik medikal alet üzerine açılmış delik (~80um)

ve lazerle kaynak edilmiş ameliyat bileşeni

Paslanmaz çelikte 10 µm çapında delikler.

Nöron büyümesi (730 nm)

Büyüyen polen (930 nm)

Hücre çekirdeği (850 nm)


Lazerler

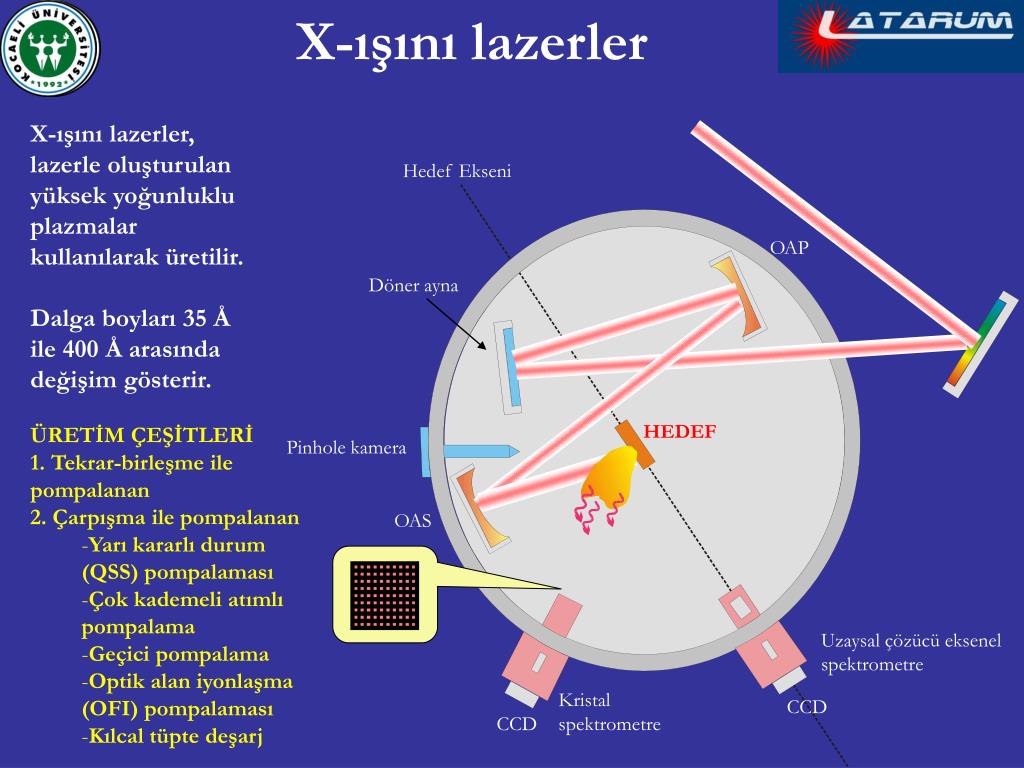

X-ışını lazerler

X-ışını lazerler, lazerle oluşturulan yüksek yoğunluklu plazmalar kullanılarak üretilir.

Dalga boyları 35 Å ile 400 Å arasında değişim gösterir.

Hedef Ekseni

OAP

Döner ayna

Pinhole kamera

HEDEF

  • ÜRETİM ÇEŞİTLERİ

  • 1. Tekrar-birleşme ile pompalanan

  • 2. Çarpışma ile pompalanan

    • Yarı kararlı durum (QSS) pompalaması

    • Çok kademeli atımlı pompalama

    • Geçici pompalama

    • Optik alan iyonlaşma (OFI) pompalaması

    • Kılcal tüpte deşarj

OAS

Uzaysal çözücü eksenel spektrometre

Kristal spektrometre

CCD

CCD


Lazerler

0.2 μm yapılar

0.25 μm yapılar

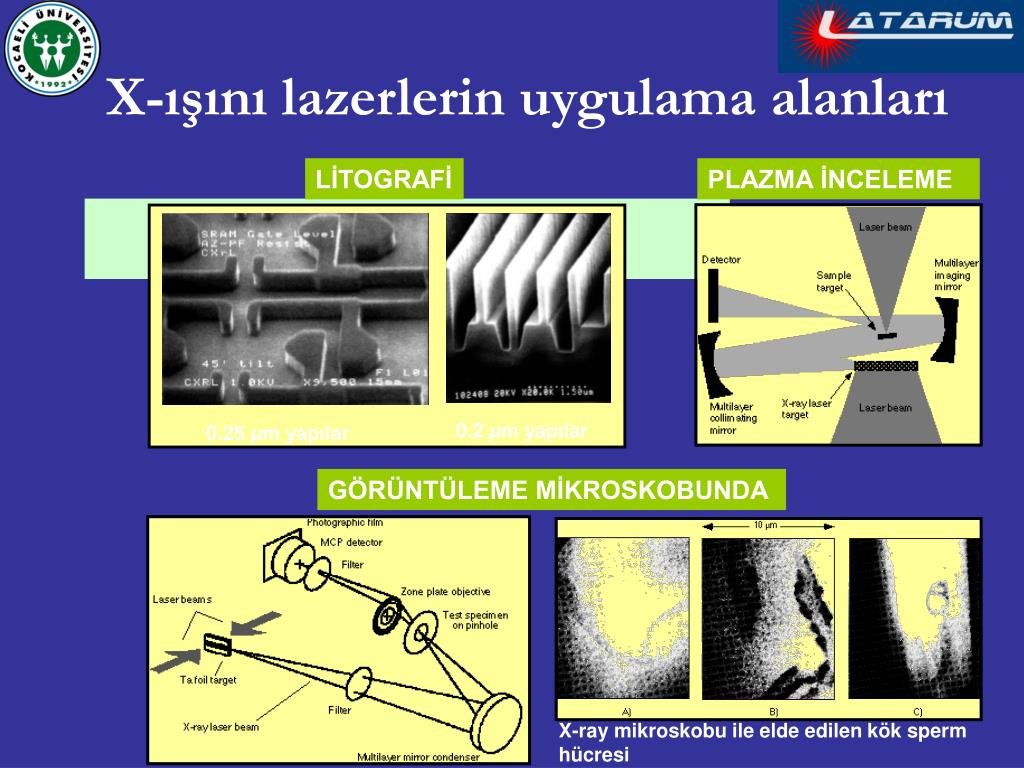

X-ışını lazerlerin uygulama alanları

LİTOGRAFİ

PLAZMA İNCELEME

GÖRÜNTÜLEME MİKROSKOBUNDA

X-ray mikroskobu ile elde edilen kök sperm hücresi


Lazerler

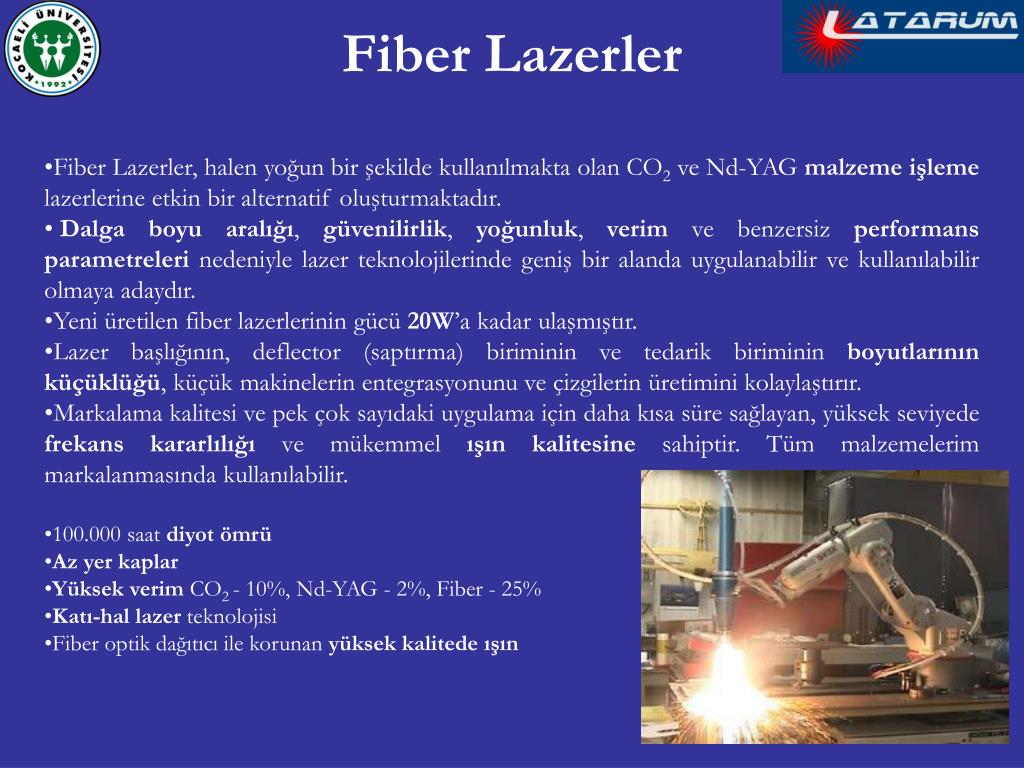

Fiber Lazerler

  • Fiber Lazerler, halen yoğun bir şekilde kullanılmakta olan CO2 ve Nd-YAG malzeme işleme lazerlerine etkin bir alternatif oluşturmaktadır.

  • Dalga boyu aralığı, güvenilirlik, yoğunluk, verim ve benzersiz performans parametreleri nedeniyle lazer teknolojilerinde geniş bir alanda uygulanabilir ve kullanılabilir olmaya adaydır.

  • Yeni üretilen fiber lazerlerinin gücü 20W’a kadar ulaşmıştır.

  • Lazer başlığının, deflector (saptırma) biriminin ve tedarik biriminin boyutlarının küçüklüğü, küçük makinelerin entegrasyonunu ve çizgilerin üretimini kolaylaştırır.

  • Markalama kalitesi ve pek çok sayıdaki uygulama için daha kısa süre sağlayan, yüksek seviyede frekans kararlılığı ve mükemmel ışın kalitesine sahiptir. Tüm malzemelerim markalanmasında kullanılabilir.

  • 100.000 saat diyot ömrü

  • Az yer kaplar

  • Yüksek verim CO2 - 10%, Nd-YAG - 2%, Fiber - 25%

  • Katı-hal lazer teknolojisi

  • Fiber optik dağıtıcı ile korunan yüksek kalitede ışın


Lazerler

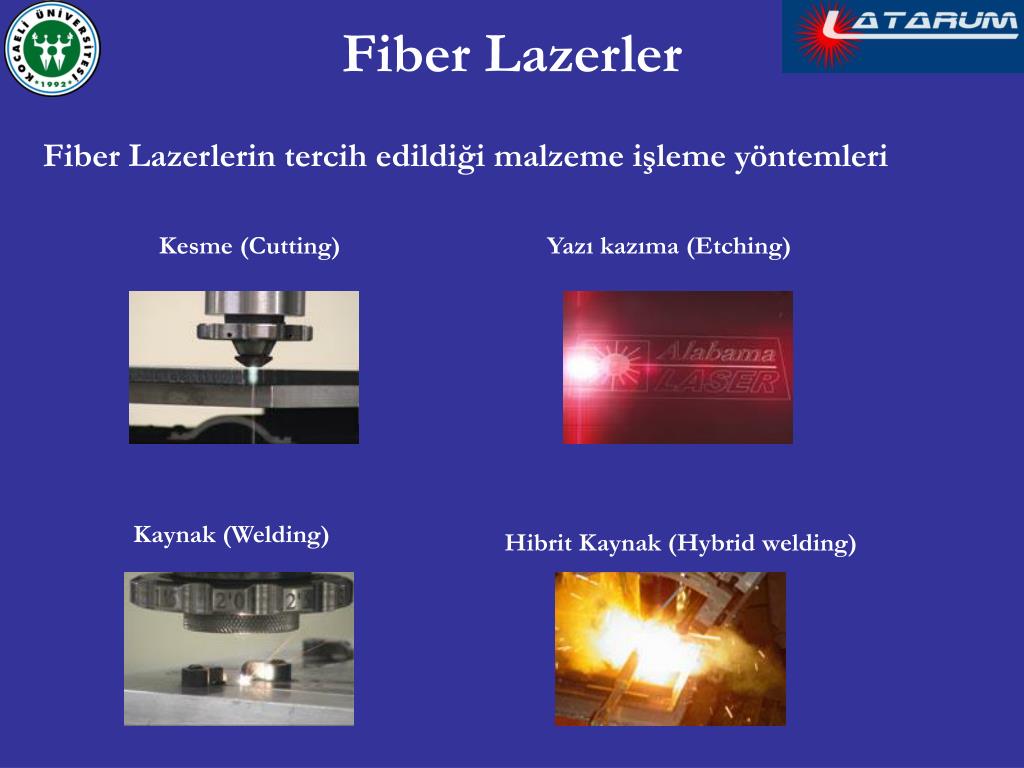

Fiber Lazerler

Fiber Lazerlerin tercih edildiği malzeme işleme yöntemleri

Kesme (Cutting)

Yazı kazıma (Etching)

Kaynak (Welding)

Hibrit Kaynak (Hybrid welding)


Lazerler

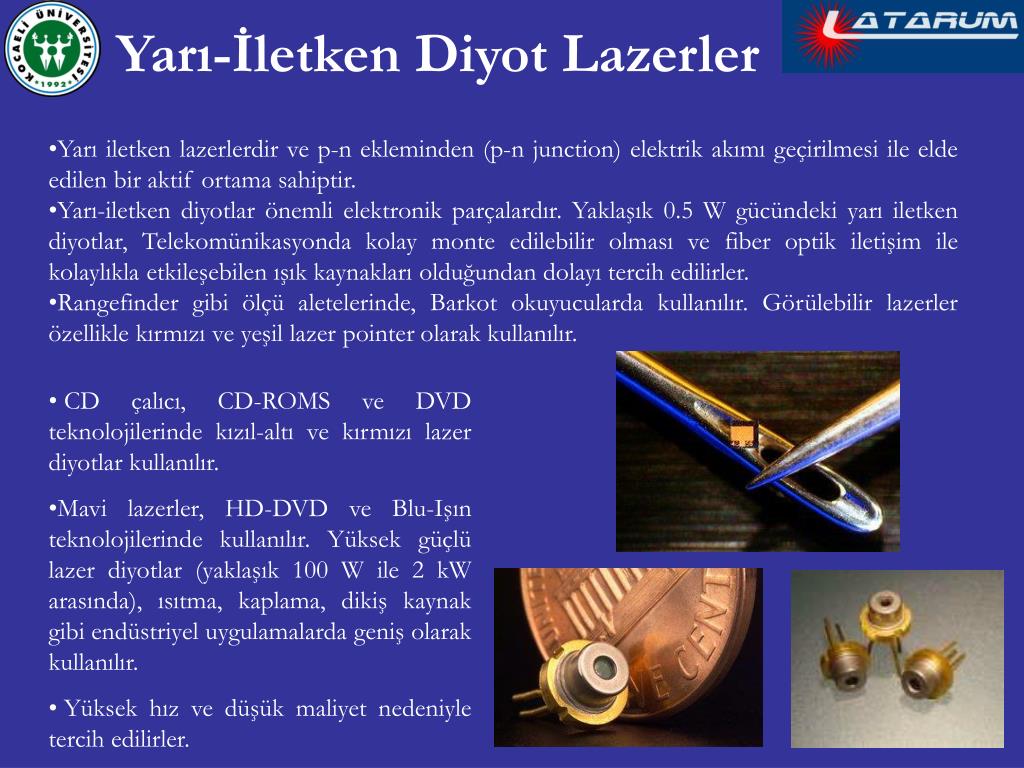

Yarı-İletken Diyot Lazerler

  • Yarı iletken lazerlerdir ve p-n ekleminden (p-n junction) elektrik akımı geçirilmesi ile elde edilen bir aktif ortama sahiptir.

  • Yarı-iletken diyotlar önemli elektronik parçalardır. Yaklaşık 0.5 W gücündeki yarı iletken diyotlar, Telekomünikasyonda kolay monte edilebilir olması ve fiber optik iletişim ile kolaylıkla etkileşebilen ışık kaynakları olduğundan dolayı tercih edilirler.

  • Rangefinder gibi ölçü aletelerinde, Barkot okuyucularda kullanılır. Görülebilir lazerler özellikle kırmızı ve yeşil lazer pointer olarak kullanılır.

  • CD çalıcı, CD-ROMS ve DVD teknolojilerinde kızıl-altı ve kırmızı lazer diyotlar kullanılır.

  • Mavi lazerler, HD-DVD ve Blu-Işın teknolojilerinde kullanılır. Yüksek güçlü lazer diyotlar (yaklaşık 100 W ile 2 kW arasında), ısıtma, kaplama, dikiş kaynak gibi endüstriyel uygulamalarda geniş olarak kullanılır.

  • Yüksek hız ve düşük maliyet nedeniyle tercih edilirler.


Lazerler

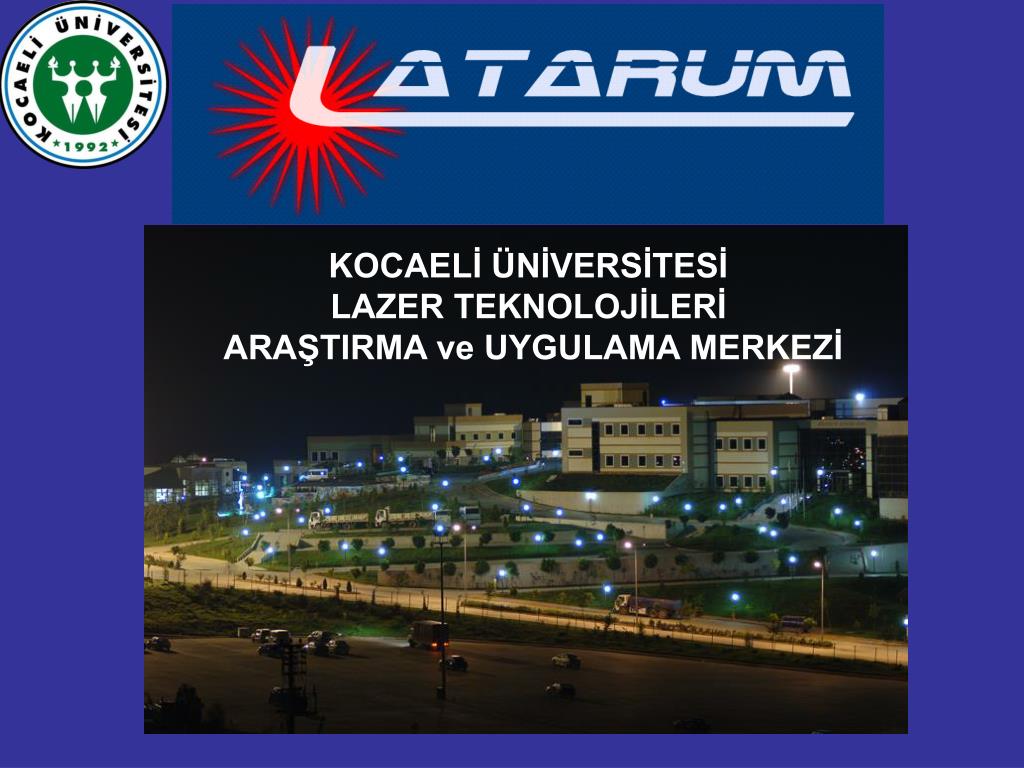

KOCAELİ ÜNİVERSİTESİ

LAZER TEKNOLOJİLERİ

ARAŞTIRMA ve UYGULAMA MERKEZİ


Lazerler

Disiplinler Arası iş birliği

Fizik Grubu

Latarum

Elektronik haberleşme Grubu

Makina Grubu


Lazerler

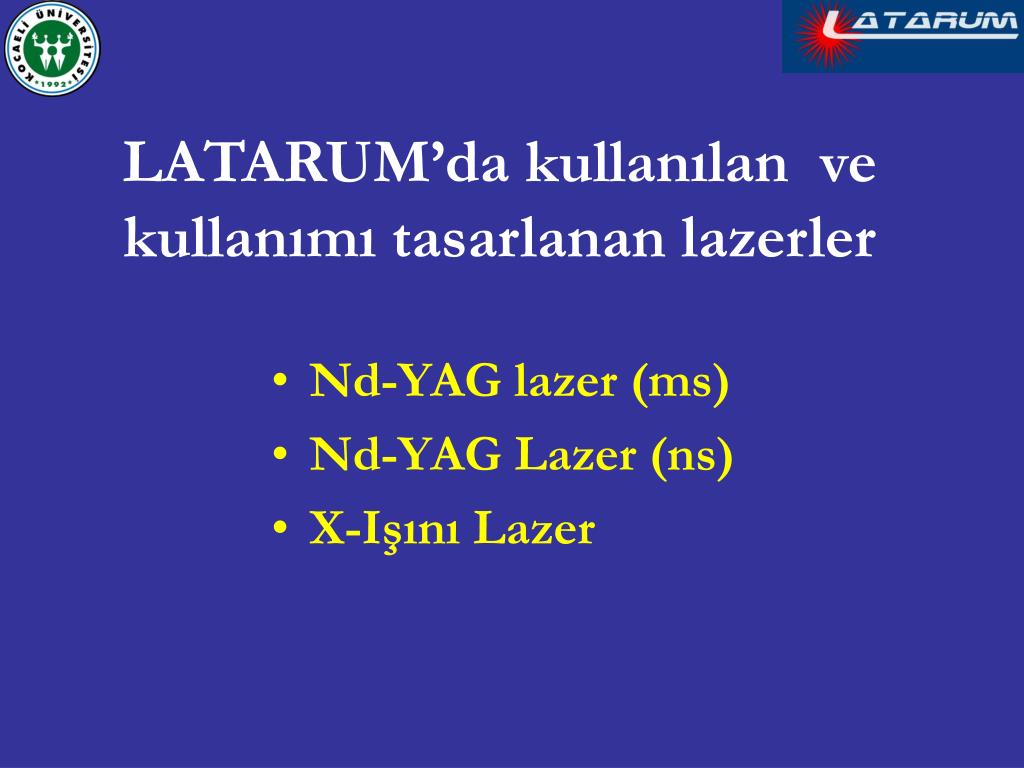

LATARUM’da kullanılan ve kullanımı tasarlanan lazerler

  • Nd-YAG lazer (ms)

  • Nd-YAG Lazer (ns)

  • X-Işını Lazer


Lazerler

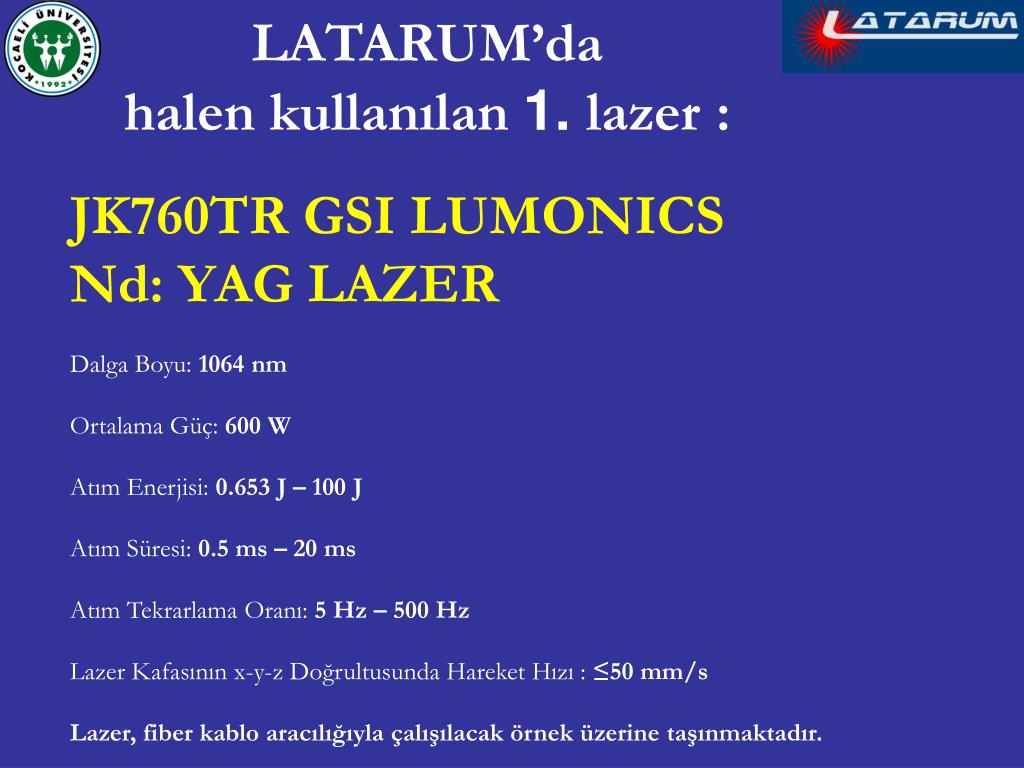

LATARUM’da halen kullanılan 1. lazer:

JK760TR GSI LUMONICS

Nd: YAG LAZER

Dalga Boyu: 1064 nm

Ortalama Güç: 600 W

Atım Enerjisi: 0.653 J – 100 J

Atım Süresi: 0.5 ms – 20 ms

Atım Tekrarlama Oranı: 5 Hz – 500 Hz

Lazer Kafasının x-y-z Doğrultusunda Hareket Hızı : ≤50 mm/s

Lazer, fiber kablo aracılığıyla çalışılacak örnek üzerine taşınmaktadır.


Lazerler

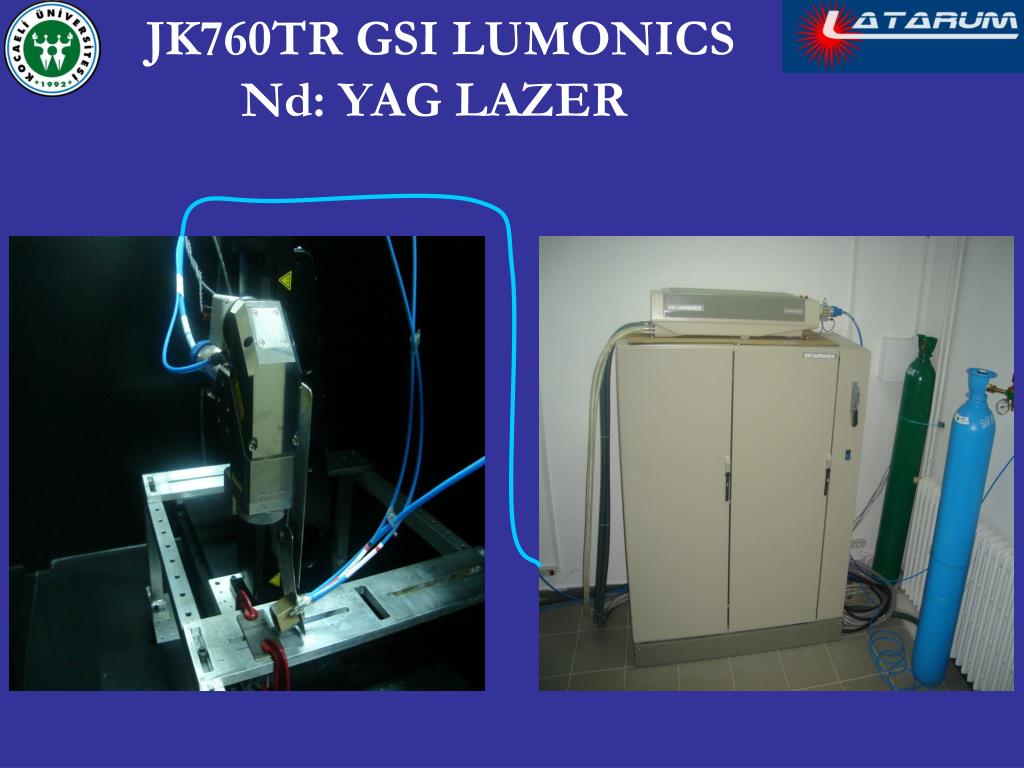

JK760TR GSI LUMONICS Nd: YAG LAZER


Lazerler

KOÜ-LATARUM Nd: YAG Lazerle malzeme işleme


Lazerler

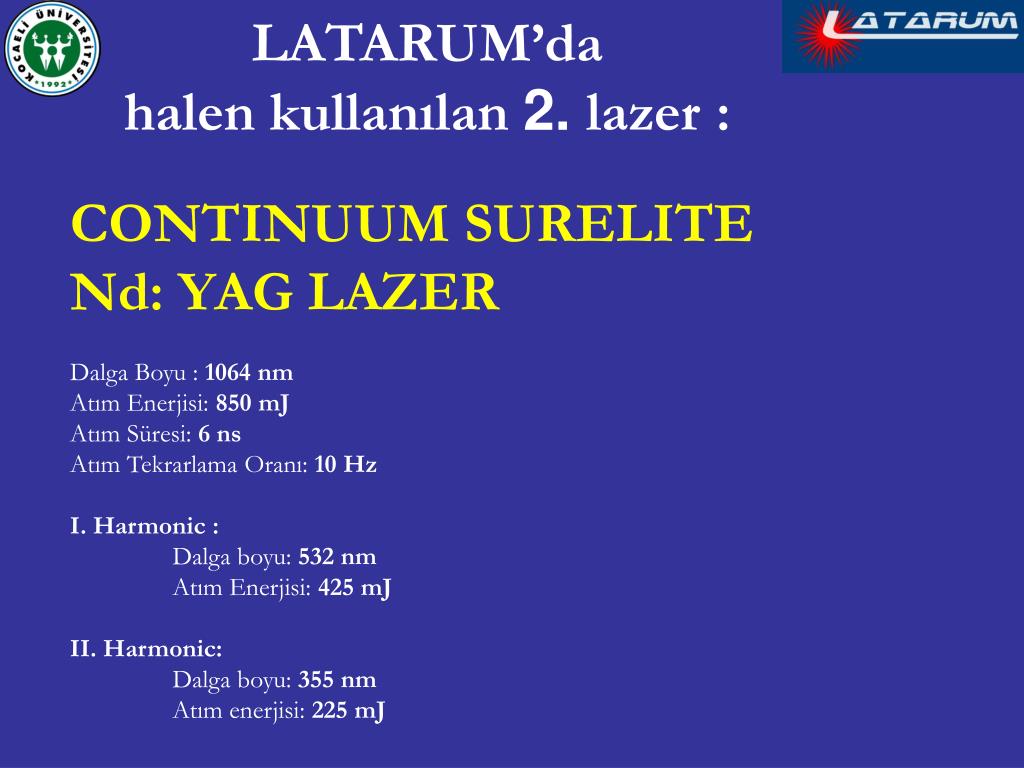

LATARUM’da halen kullanılan 2. lazer:

CONTINUUM SURELITE

Nd: YAG LAZER

Dalga Boyu : 1064 nm

Atım Enerjisi: 850 mJ

Atım Süresi: 6 ns

Atım Tekrarlama Oranı: 10 Hz

I. Harmonic :

Dalga boyu: 532 nm

Atım Enerjisi: 425 mJ

II. Harmonic:

Dalga boyu: 355 nm

Atım enerjisi: 225 mJ


Lazerler

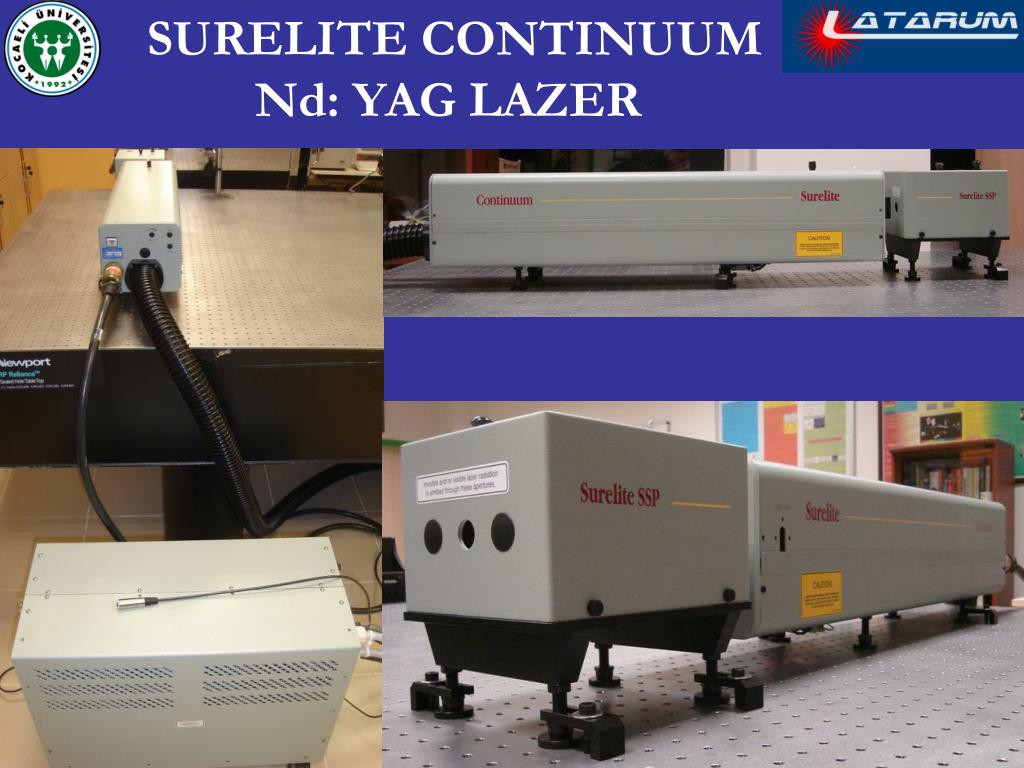

SURELITE CONTINUUM Nd: YAG LAZER


Lazerler

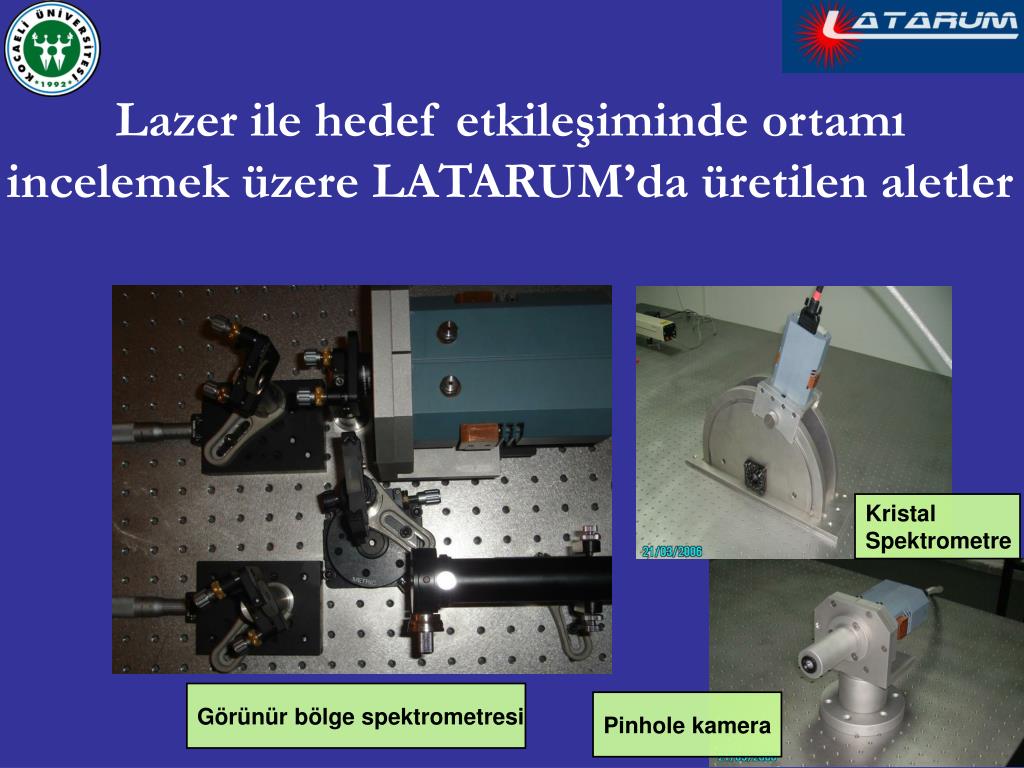

Lazer ile hedef etkileşiminde ortamı incelemek üzere LATARUM’da üretilen aletler

Kristal

Spektrometre

Görünür bölge spektrometresi

Pinhole kamera


Lazerler

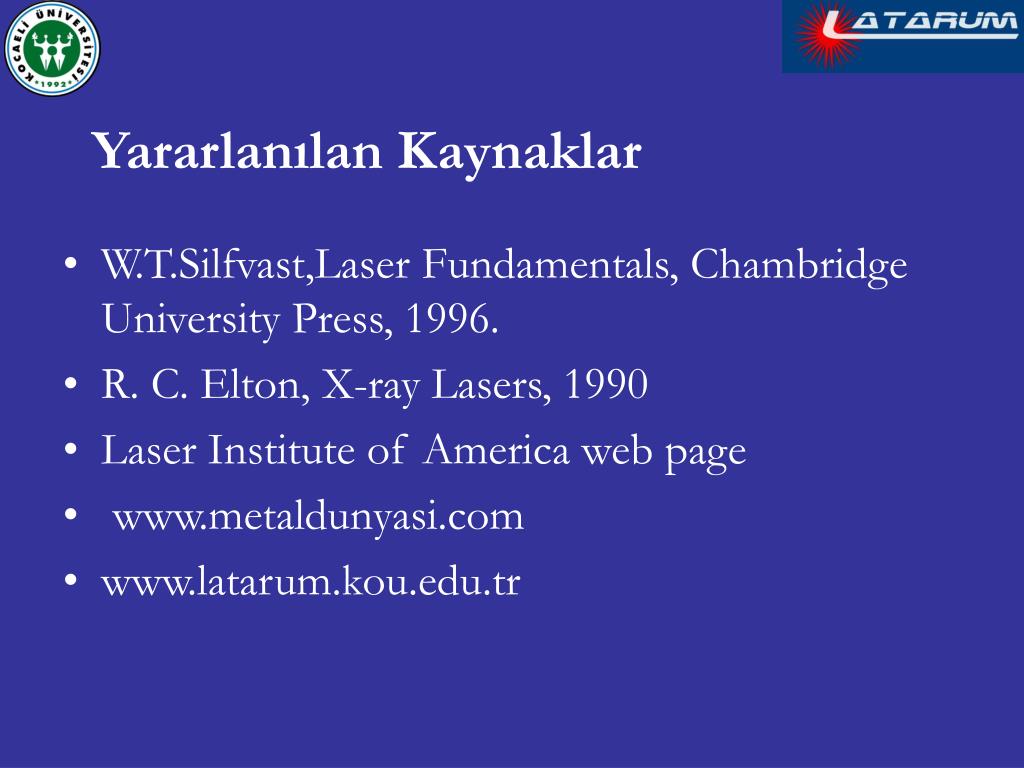

Yararlanılan Kaynaklar

  • W.T.Silfvast,Laser Fundamentals, Chambridge University Press, 1996.

  • R. C. Elton, X-ray Lasers, 1990

  • Laser Institute of America web page

  • www.metaldunyasi.com

  • www.latarum.kou.edu.tr
