Lusex lu s atellite ex periment

LUSEXLUSatellite EXperiment

AMSAT

ARGENTINA

PRESENTADO POR PEDRO CONVERSO

ORGANIZACION GENERAL DEL PROYECTO


Lusex lu satellite experiment

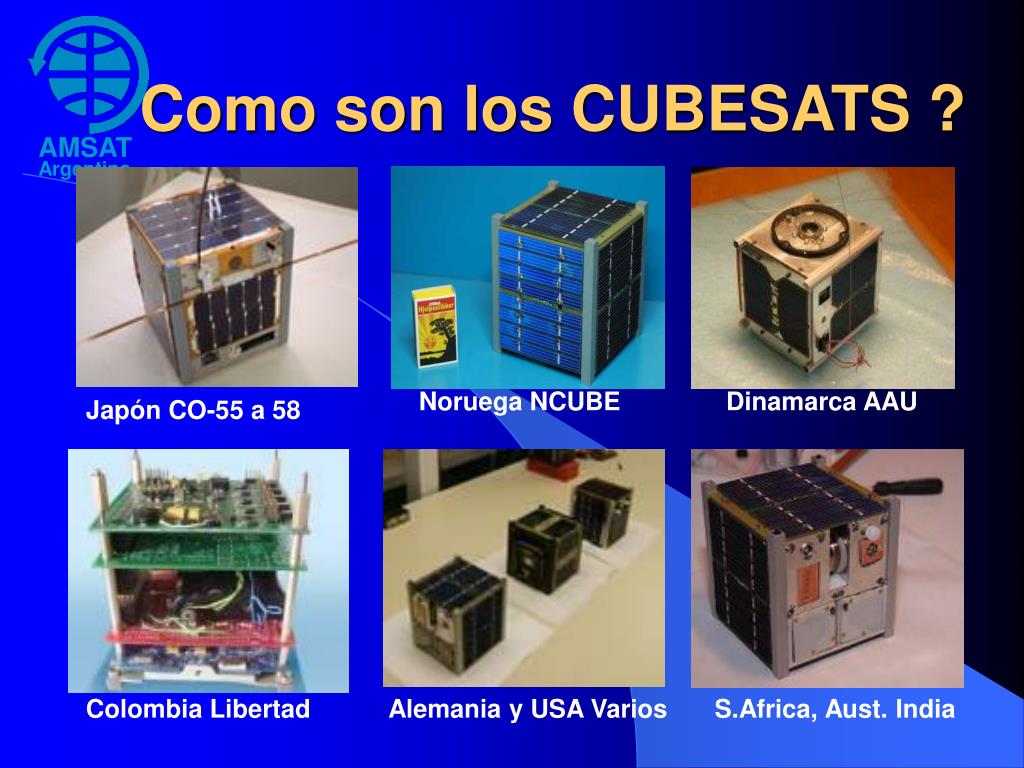

Como son los CUBESATS ?

Noruega NCUBE

Dinamarca AAU

Japón CO-55 a 58

Colombia Libertad

Alemania y USA Varios

S.Africa, Aust. India


Lusex lu satellite experiment

PORQUE CUBESATS ??

COSTO LANZAMIENTO de 1 Satélite

500 K u$S a 15 M U$S

Si lanzamos múltiples satélites podemos bajar costos ??

Concepto CUBESAT: Satélites de 1Kg y de 10x10x10 cm

Estandarización de tamaño, conformación y separación

Libertad de diseño, desarrollo, operación y construcción

COSTO DE LANZAMIENTO

65.000 U$S por CUBESAT

Incluido transporte y validación espacial


Lusex lu satellite experiment

Lanzamiento CUBESATS

IPOD CABEN 3 CUBESATS DE 10 x 10 x 10cm

MEDIDAS STANDARIZADAS

Sistema diseñado por el California Polytechnic State University y la Universidad de Stanford enSistemas Espaciales

Es un standard adoptado que asegura costo del lanzamiento


Lusex lu satellite experiment

CUBESAT

Lanzamientos múltiples


Lusex lu satellite experiment

CUBESATS

VentajasyDesventajas

  • LIMITE TAMAÑO

  • LIMITE PESO

  • ESCASA SUPERFICIE

  • ESCASA ENERGIA

  • BAJO COSTO

  • STANDARIZACION

  • LANZ. EXITOSOS

  • CARGA UTIL LIBRE


Lusex lu satellite experiment

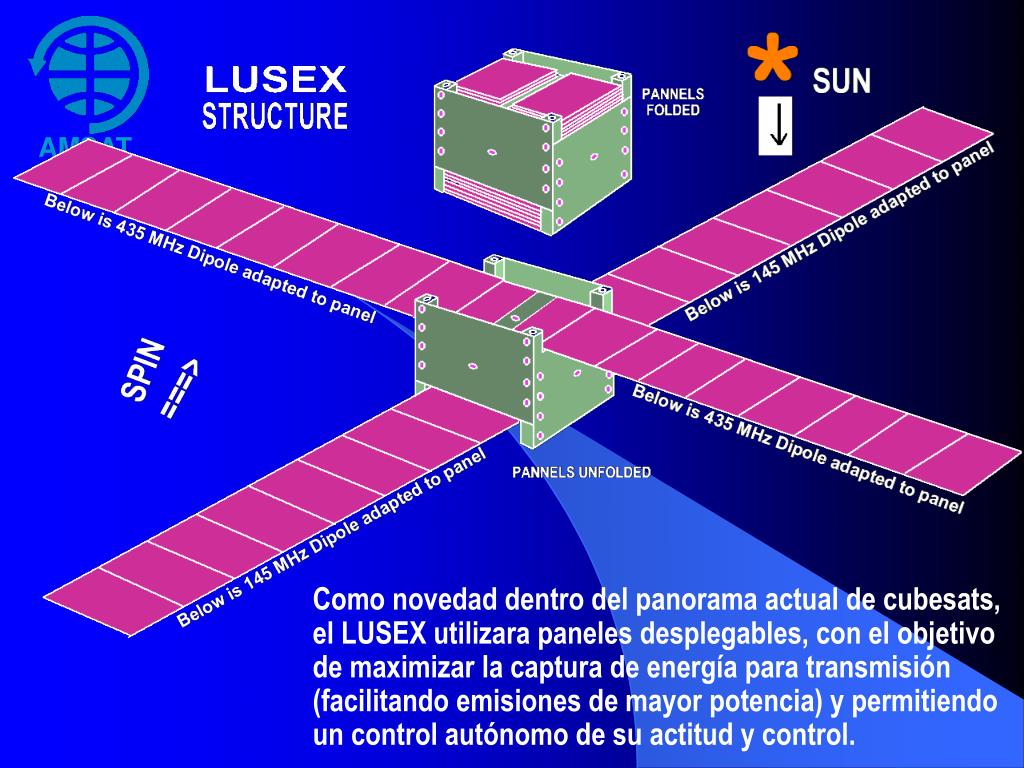

Como novedad dentro del panorama actual de cubesats, el LUSEX utilizara paneles desplegables, con el objetivo de maximizar la captura de energía para transmisión (facilitando emisiones de mayor potencia) y permitiendo un control autónomo de su actitud y control.


Lusex lu satellite experiment

LUSEX ADCS

Detección y Control de Actitud utilizando

Magnetómetros, Magnetorques y Sensores Luz


Lusex lu satellite experiment

LUSEX

Conoce y emite su posición

LUSEX (LO-84)

1 39877U 90005G 09131.92868746 .00000062 00000-0 38475-4 0 5243

2 39877 98.2386 109.3896 0010844 275.6254 84.3691 14.32059632 8121

Con los elementos Keplerianos subidos desde tierra y un

clock en tiempo real calcula abordo su posición y trayectoria


Lusex lu satellite experiment

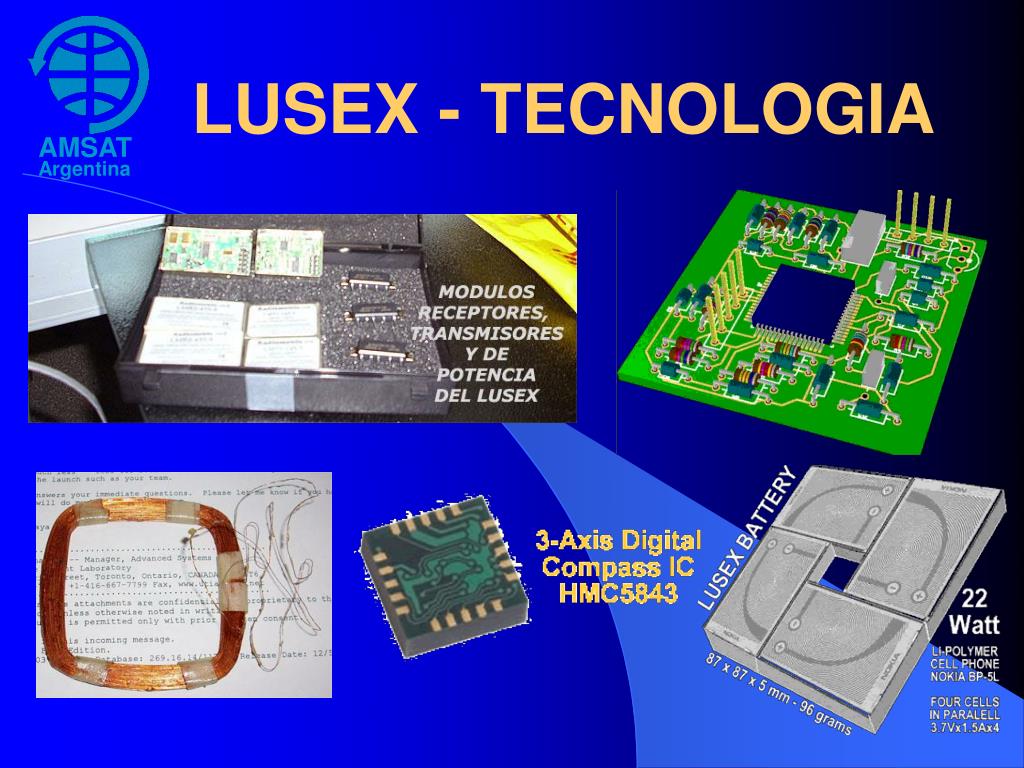

LUSEX - TECNOLOGIA


Lusex lu satellite experiment

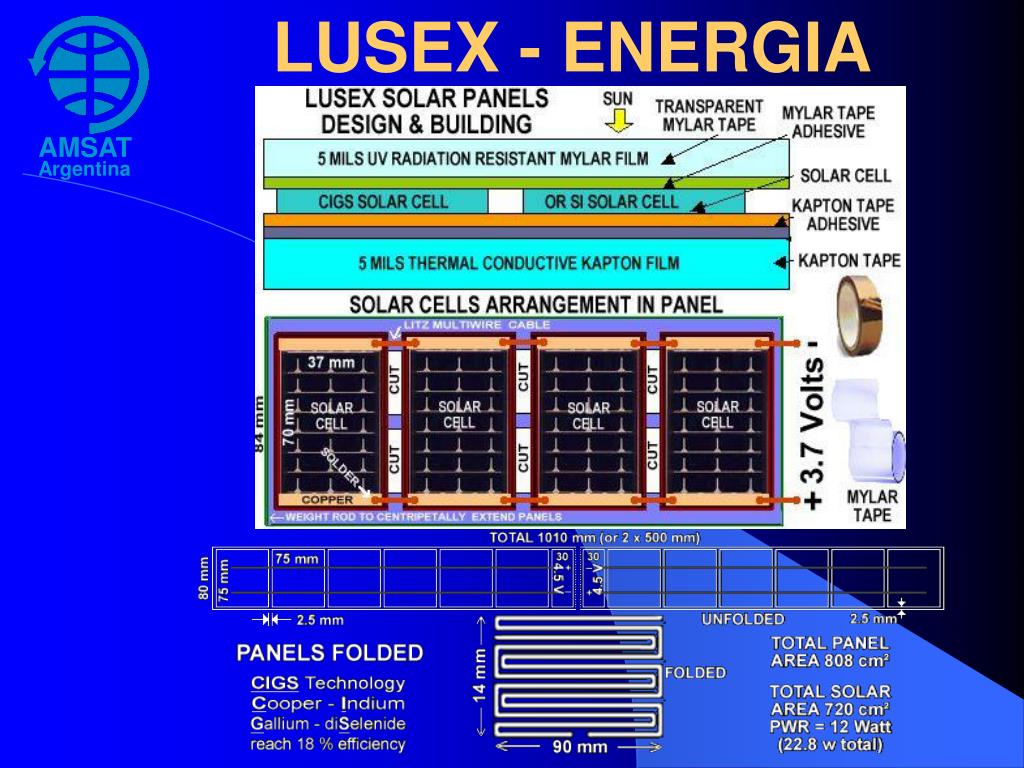

LUSEX - ENERGIA


Lusex lu satellite experiment

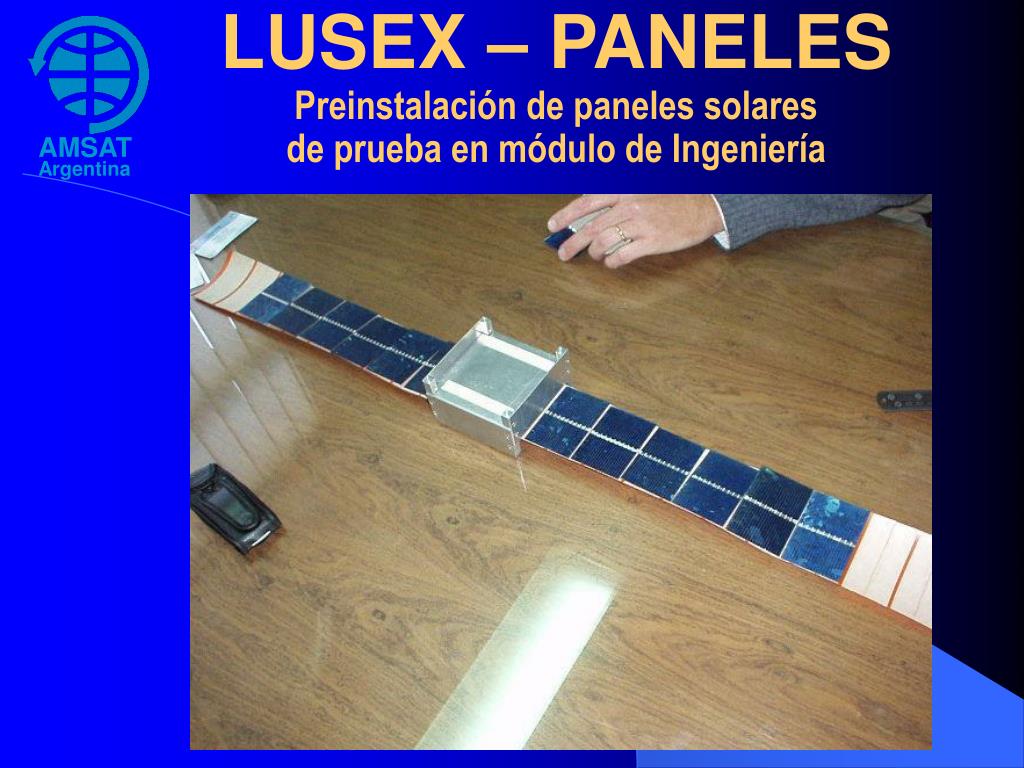

LUSEX – PANELES

Preinstalación de paneles solares

de prueba en módulo de Ingeniería


Lusex lu satellite experiment

LUSEX – SENSORES SOL


Lusex lu satellite experiment

LUSEX – MISION

Emergencias, Comunicaciones,

Educación y Experimentación

  • Recepción / uplink 435.950 (y 15 frecuencias mas)

  • Transmisión / downlink 145,950 (y 15 frecuencias mas)

  • MODES:(Programmed & selected by Control Stations)

  • CW ID & 12 TLM chnls (15 wpm reduced CW code)

  • CW Robot: Copying and sequential nbr confirming

  • Packet Telemetry: Callsign & TLM of 24 channels

  • Pkt callsign capture: Broadcast last 16 calls heard

  • APRS special commands implementation & Pos by Keps

  • APRS compliant: APRS Repeater conforming standards

  • LAT/LON sat position: Calculated on board by time

  • Received levels: Whole orbit data logs time & S-meter

  • UHF to VHF FM repeater: Activated by subtone

  • Voice anouncements: Ten 5~20 sec (uploadable audio)

  • SSTV: Multiple M1/R36 available images (downloadable)

  • Control & Settings: By Packet or DTMF digits sequence

  • User SSTV/announcement select: By Pkt or DTMF seq

  • Control & Settings: By Packet or DTMF digits sequence


  • Lusex lu satellite experiment

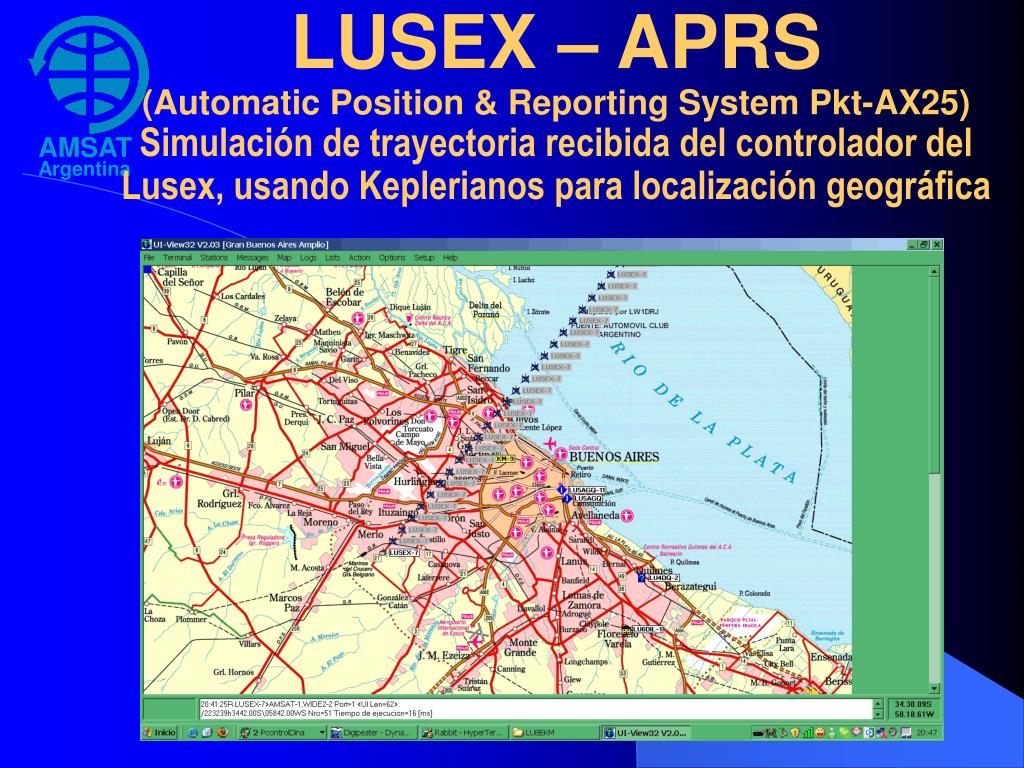

    LUSEX – APRS

    (Automatic Position & Reporting System Pkt-AX25)

    Simulación de trayectoria recibida del controlador del Lusex, usando Keplerianos para localización geográfica


    Lusex lu satellite experiment

    LUSEX

    TEAM DE DESARROLLO

    Las varias disciplinas que involucra el desarrollo de un satélite requiere especialistas

    con amplios conocimientos e interaccion en cada area del desarrollo, por lo que el team

    multidisciplinario del LUSEX compuesto por 11 socios de Amsat apoyado por los 1100

    socios actuales se reune dos veces al mes y se compone de los siguientes profesionales,

    • Proyecto/diagramas/coordinación: Pedro Converso

    • Autoloc Geogr./proc. Imágenes: J.Carlos Luciani

    • APRS - Prog dsPIC: Sergio Daniel Otero

    • Estructura, sep carga útil: Alberto Thomae

    • Determ, y ctl actitud: Raul Bon Foster/Victor Losada

    • Baterías, integración: Adrián Sinclair

    • Celdas y paneles: Ricardo Lemvigh Müller

    • RF y antenas: Guillermo Killing, Pablo Alvarez

    • Costos/gestión/lanzamiento: Ignacio Mazzitelli


    Lusex lu satellite experiment

    LUSEX

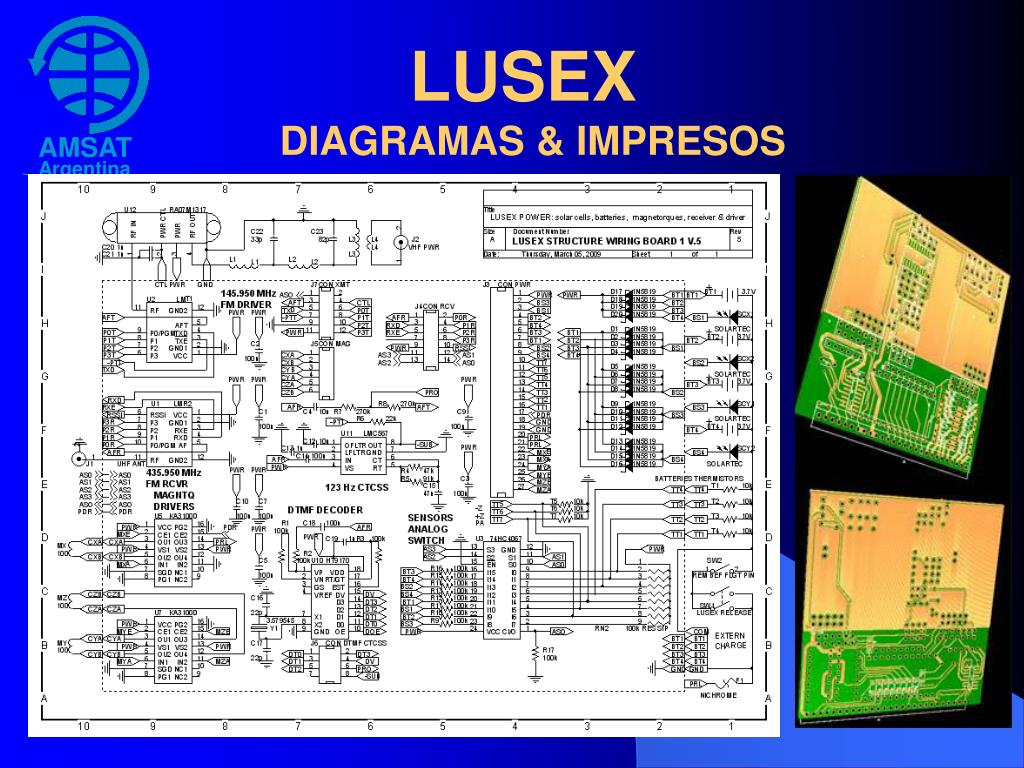

    DIAGRAMAS & IMPRESOS


    Lusex lu satellite experiment

    LUSEX

    Entorno de desarrollo


    Lusex lu satellite experiment

    LUSEX

    OBJETIVOS

    • Proveer un servicio para Emergencias y Educación

    • Empleo de la alta capacidad e ingenio disponibles

    • Utilizacion de tecnología de ultima generación

    • Minimizar costos y tiempos de desarrollo

    • Compartir y hacer públicos técnicas, desarrollo y avances

    ? Preguntas
