  1. Chen-KuangYang Senior Research Fellow Taiwan Research Institute

  2. 台灣高壓用電設備管理制度 Regulations for High Voltage Electrical Equipment in Taiwan • 臺歐高壓用電設備管理制度論壇 EU-Taiwan High Voltage Electrical Equipment Management Forum 25/26 March 2014 楊正光 研究員 CHEN-KUANG YANG 財團法人台灣綜合研究院Taiwan Research Institute(TRI)

  3. 簡報綱要 Contents 一、 前言 Forward 二、 電力系統 Power Systems 三、 適用範圍與分類 Scope and Classification 四、 作業要點 Operating Directive 五、 執行流程 Execution Process 六、 執行現況 Status of Implementation 七、 未來展望 Future Prospects 八、 結論 Conclusion

  4. 一、前言 Forward • 為確保供電可靠與用電安全，用電設備裝置與品質應有規範。 • 高壓用電設備產品規範為「屋內線路裝置規則」第401條。 • 高壓用電設備管理制度「作業要點」於101年12月25日實施。

  5. 二、電力系統 Power Systems • 供電方式：3Φ4W11.4kV/22.8kV, 69kV, 161kV • 供電頻率：60Hz 圖片來源：台灣電力公司http://www.taipower.com.tw/

  6. 三、適用範圍與分類 Scope and Classification (一) 用電設備裝置 • 電壓：高壓(601伏特以上)、低壓(600伏特以下) • 適用：屋內線路裝置規則 (二) 用電設備產品 • 低壓用電設備(600伏特以下) • 高壓用電設備(601伏特以上) • 八類產品：避雷器、電力及配電變壓器、比壓器、比流器、熔絲、氣體絕緣開關設備(GIS)、斷路器及高壓配電盤 • 適用：高壓用電設備作業要點，符合CNS或IEC標準。 • 一般用電產品：家電、配電器材、馬達及開關等 • 適用：經濟部標準檢驗局規定(自願或強制性)，符合CNS標準

  7. 四、作業要點 (1/2) Operating Directive (一) 相關單位 • 檢驗機構 Inspection Agency：台灣電力股份有限公司綜合研究所、台灣大電力研究試驗中心 • 試驗機構 Testing Facility：ISO/IEC17025 及 STL 會員 • 原製造廠家 Original Manufacturer：經認可之設備，施作出廠試驗及生產該項設備 (二)相關試驗 • 型式試驗 Type Test • 出廠試驗 Routine Test • 特性試驗 Performance Test

  8. 四、作業要點 (2/2) Operating Directive • 資格一： • 建立 ISO/IEC17025制度，經TAF或國外認證機構認證 • 取得國際認證(ILAC)或國際短路試驗聯盟(STL)認可 • 有效期為5年 • 資格二： • 取得國際認證論壇(IAF)認可之ISO9001認證及型式試驗報告審查合格 • 有效期為3年，展延時需進行工廠訪查 • (三) 原製造廠家認可自行出具出廠試驗報告

  9. 五、執行流程(1/3) Execution Process (一) 原製造廠家認可審查流程 原製造廠家取得申請資格 經濟部認可原製造廠家 提出申請 書面審查 依據IEC、CNS或其他經濟部認可標準施作試驗 實地評鑑 出具出廠試驗報告 不合格 審查會議 合格

  10. 五、執行流程(2/3) Execution Process (二) 型式試驗認可審查流程 試驗機構出具型式試驗報告 提出申請 STL Members： 檢驗機構審查型式試驗報告 經濟部認可 合格設備 不合格 經濟部能源局核定 型式試驗報告審查合格證明 合格

  11. 五、執行流程(3/3) Execution Process (三) 送電審查流程(台灣電力公司) 相關單位設計、施工、監造 申請用電 原製造廠家出廠試驗報告 提出峻工報告 型式試驗報告審查合格證明 用電現場竣工檢測報告 峻工報告 檢討、修正 審查合格 送電

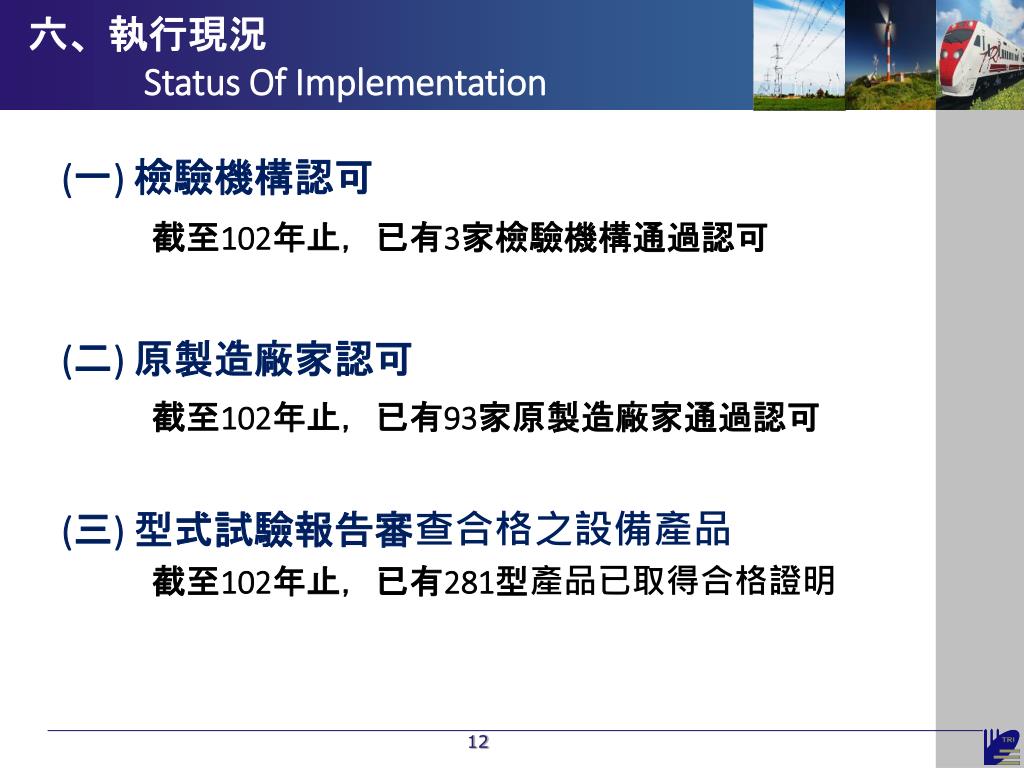

  12. 六、執行現況 Status Of Implementation (一) 檢驗機構認可 (二) 原製造廠家認可 截至102年止，已有3家檢驗機構通過認可 截至102年止，已有93家原製造廠家通過認可 (三) 型式試驗報告審查合格之設備產品 截至102年止，已有281型產品已取得合格證明

  13. 七、未來展望 (1/2)Future Prospects • 國內外試驗標準調和 (CNS、IEC、IEEE、ANSI) • 加快審查作業時程 • 工廠檢驗 (ISO 9001) • 後市場管理機制 (認可之檢驗機構與原製造廠家， 及型式試驗報告審查合格之設備)

  14. 七、未來展望 (2/2)Future Prospects • 目前審查採用標準版本

  15. 八、結論 Conclusion • 確保供電穩定與用電安全，有需要持續推動高壓用電 設備管理制度 • 由於技術、材料與科技之進步，要經常檢討與修訂管 理制度，使制度符合實際 • 由於國際間交易頻繁，推動制度應考量加強與國際間 之合作關係

  16. Thank you for your attention！
