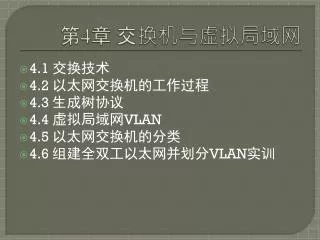

第4章 交换机与虚拟局域网 4.1 交换技术 4.2 以太网交换机的工作过程 4.3 生成树协议 4.4 虚拟局域网VLAN 4.5 以太网交换机的分类 4.6 组建全双工以太网并划分VLAN实训
第4章 交换机与虚拟局域网 _______________________ • 4.1 交换技术 • 4.1.1 共享式以太网的缺点 (1)共享带宽。 (2)不能支持多种速率。 (3)不支持高级的网络功能。
第4章 交换机与虚拟局域网 _______________________ • 4.1 交换技术 • 4.1.2 交换技术 一个共享介质的网络是一个“冲突域”或称为“碰撞域”。根据以太网CSMA/CD协议特点,在一个“冲突域”内,如果主机越多,冲突会越多,性能会下降;如果主机越少,冲突就会越少,性能会更好。如果把一个大的共享式网络分解成多个小型的共享式网络,用交换机连接起来,性能会变得更好。如果每一个小型的共享式网络里面只有一台主机,则相当于把每一台主机都直接连在交换机上面,这时候的网络性能将会最好。 为了解决这个问题,人们提出将“共享方式”转变为“交换方式”,通过尽量减少冲突域,将网络“微分段”,使各主机间的通信成为点到点的无冲突通信,这就是交换式以太网技术。
第4章 交换机与虚拟局域网 _______________________ 由集线器组成的共享式以太网 交换机对共享式以太网分段 • 4.1 交换技术 • 4.1.2 交换技术
第4章 交换机与虚拟局域网 _______________________ 交换机组网 • 4.2 以太网交换机的工作过程 • 4.2.1 以太网交换机的工作过程
第4章 交换机与虚拟局域网 _______________________ • 4.2 以太网交换机的工作过程 • 4.2.1 以太网交换机的工作过程
第4章 交换机与虚拟局域网 _______________________ • 4.2 以太网交换机的工作过程 • 4.2.2 数据转发方式 (1)直接交换(Cut-Through) (2)存储转发交换(Store-and-Forward) (3)改进的直接交换
第4章 交换机与虚拟局域网 _______________________ • 4.2 以太网交换机的工作过程 • 4.2.3 地址学习 以太网交换机利用“端口-MAC地址映射表”进行信息的交换。因此,地址映射表的建立和维护显得相当重要。一旦地址映射表出现问题,就可能造成信息转发错误导或导致通信中断网络瘫痪。 以太网交换机从一个端口收到数据帧后,查看帧的源MAC地址并记住该帧进入的端口号(也就是知道了哪一台计算机连接在哪一个端口上),交换机将检查地址映射表中是否已经存在该对应关系。如果不存在,交换机就将该对应信息添加到地址映射表;如果已经存在,交换机将更新该表项。因此,在以太网交换机中,地址是动态学习的。只要这个主机发送信息,交换机就能捕获到它的MAC地址与所在端口的对应关系。
第4章 交换机与虚拟局域网 _______________________ • 4.2 以太网交换机的工作过程 • 4.2.4 通信过滤 以太网交换机隔离了本地信息,从而避免了网络上不必要的数据流动。这是交换机通信过滤的主要优点,也是它与集线器截然不同的地方。集线器会无条件地向其他所有端口转发信息,每个与集线器相连的主机都会收到该网段上的所有信息。而交换机所连的网段只会收到发给它们的信息,无关的信息都会被“挡”在外面,减少了局域网上总的通信负载,因此提供了更多的带宽。
第4章 交换机与虚拟局域网 _______________________ • 4.3 生成树协议 集线器的级联不能出现环路,否则发送的数据帧将在网络中兜圈子,其他主机会认为共享介质始终被占用,而不能发送信息,造成整个网络的瘫痪。集线器工作在物理层,本身不能解决这个问题。 在由交换机构成的交换网络中通常设计有冗余链路和设备。这种设计的目的是防止一个点的失败导致整个网络瘫痪。虽然冗余设计可能消除的单点失败问题,但也导致了环路的产生,它会导致广播风暴、同一帧的多份拷贝、不稳定的地址映射表等问题。因此,在交换机中必须有一个机制来阻止环路,而生成树协议(Spanning Tree Protocol)的作用正在于此。
第4章 交换机与虚拟局域网 _______________________ 具有环路的网络 生成树协议生成的 树形无环路逻辑结构 • 4.3 生成树协议
第4章 交换机与虚拟局域网 _______________________ • 4.4 虚拟局域网VLAN 交换式以太网不但可以提高网络性能,还可以引入虚拟局域网VLAN(Virtual LAN)技术。虚拟局域网只是交换式局域网提供给用户的一种服务,并不是一种新型局域网。 虚拟局域网是建立在交换技术基础上的,将网络上的主机按工作需要划分成若干个“逻辑工作组”(无须考虑所处的物理位置),一个逻辑工作组就组成一个虚拟局域网。IEEE 802.1Q规定了虚拟局域网的标准。
第4章 交换机与虚拟局域网 _______________________ 传统的工作组的主机物理位置 • 4.4 虚拟局域网VLAN • 4.4.1 交换式以太网与VLAN

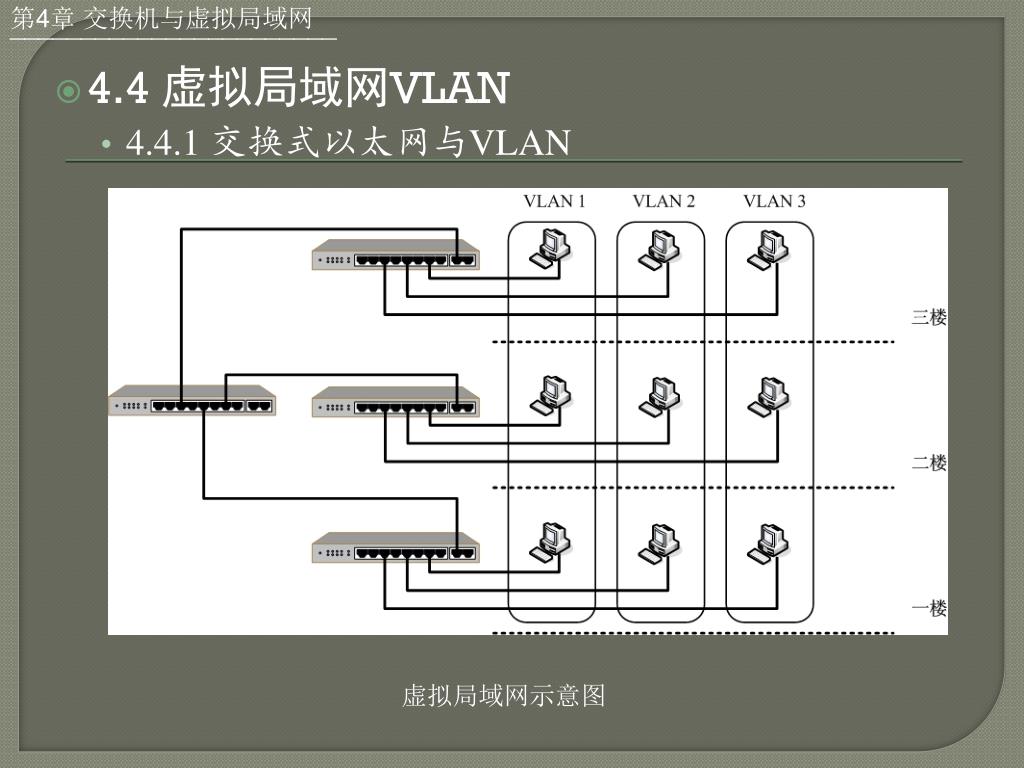

第4章 交换机与虚拟局域网 _______________________ 虚拟局域网示意图 • 4.4 虚拟局域网VLAN • 4.4.1 交换式以太网与VLAN
第4章 交换机与虚拟局域网 _______________________ (1)基于端口的VALN 在单交换机上配置VLAN • 4.4 虚拟局域网VLAN • 4.4.2 VLAN的划分方法
第4章 交换机与虚拟局域网 _______________________ (1)基于端口的VALN 跨越多交换机配置VLAN • 4.4 虚拟局域网VLAN • 4.4.2 VLAN的划分方法
第4章 交换机与虚拟局域网 _______________________ • 4.4 虚拟局域网VLAN • 4.4.2 VLAN的划分方法 (2)基于MAC地址的VLAN (3)基于IP地址的VLAN (4)基于策略的VLAN 目前,在交换机中融合了多种划分VLAN的方法,以便根据实际情况选择最合适的方式。同时,随着管理软件的发展,VLAN的划分逐渐趋向于动态化。
第4章 交换机与虚拟局域网 _______________________ • 4.4 虚拟局域网VLAN • 4.4.3 VLAN的优点 (1)简化网络管理 (2)控制广播活动 (3)提供较好的网络安全性
第4章 交换机与虚拟局域网 _______________________ • 4.5 以太网交换机的分类 • 4.5.1 按工作层次划分 • 4.5.2 按组网构成划分 • 4.5.3 按网络管理划分 • 4.5.4 按端口速率划分 • 4.5.5 按规模应用划分 • 4.5.6 按架构特点划分 详见教材
第4章 交换机与虚拟局域网 _______________________ 交换式以太网划分VLAN 详见教材 • 4.6 组建全双工以太网并划分VLAN实训 • 4.6.1 以太网交换机的连接配置 • 4.6.2 交换机常用命令模式框架图 • 4.6.3 以太网交换机配置VLAN
