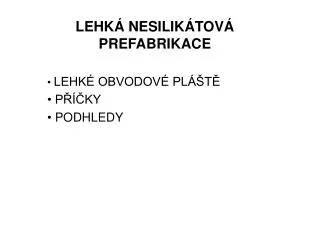

  1. LEHKÁ NESILIKÁTOVÁ PREFABRIKACE LEHKÉ OBVODOVÉ PLÁŠTĚ PŘÍČKY PODHLEDY

  2. LEHKÉ OBVODOVÉ PLÁŠTĚ • POŽADAVKY • STATICKÉ • MECHANICKÁ ODOLNOST • TEPELNÁ A ZVUKOVÁ IZOLACE • TEPELNÁ STABILITA (NÍZKÁ AKUMULACE) • TĚSNOST SPAR • POŽÁRNÍ ODOLNOST • ARCHITEKTURA

  3. MATERIÁL NA LOP • NOSNÁ ČÁST • KOVY – OCEL, HLINÍK • DŘEVO • OPLÁŠTĚNÍ • OCELOVÝ PLECH, AL PLECH, SKLO, PLASTY, DŘEVO MASIV, AGLOMEROVANÉ DŘEVO, LEPENÉ DŘEVO, SÁDROKARTON • VÝPLŇ • TEPELNÉ IZOLACE (VLÁKNITÉ,PÓROVITÉ, SYPANÉ) • PAROTĚSNÁ IZOLACE (AL FÓLIE) • OKNO, DVEŘE

  4. ROZDĚLENÍ PLÁŠŤŮ • PODLE VZTAHU K NOSNÉ KONSTRUKCI • 1) VESTAVĚNÝ – MEZI STROPY, VARIABILNÍ VZTAH KE SVISLÉ KONSTRUKCI • 2) PŘEDSTAVĚNÝ – PŘED STROPNÍ KONSTRUKCÍ, VARIABILNÍ VZTAH KE SVISLÉ KONSTRUKCI

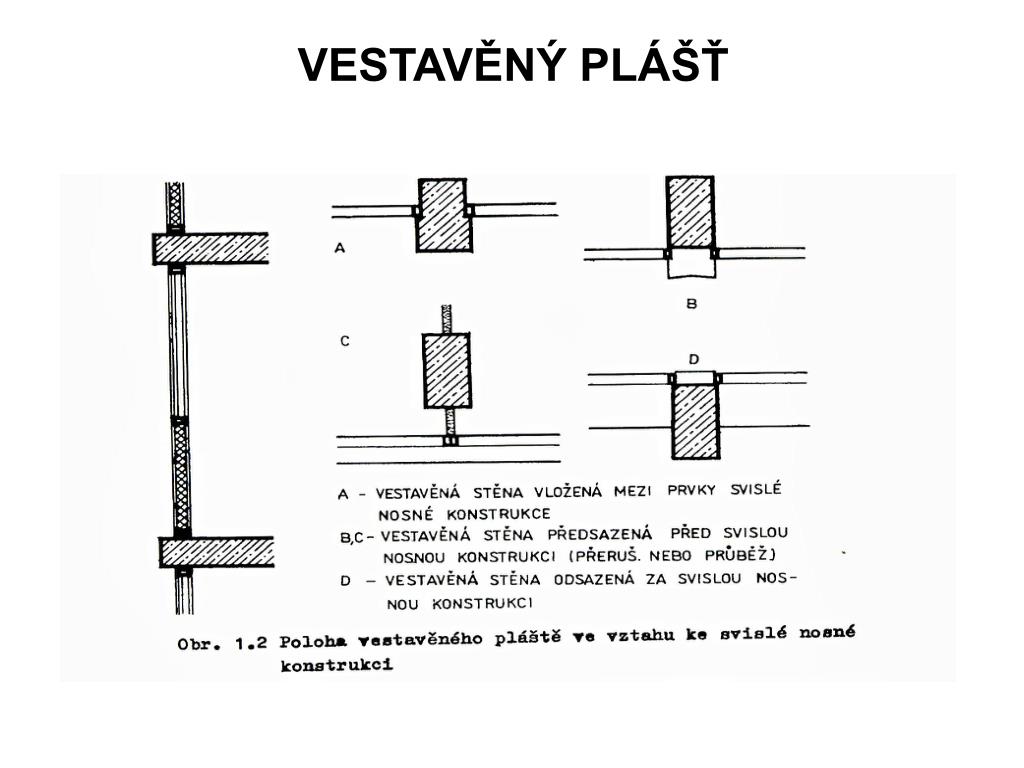

  5. VESTAVĚNÝ PLÁŠŤ

  6. PŘEDSTAVĚNÝ PLÁŠŤ

  7. STATICKÉ PŮSOBENÍ PŘEDSTAVĚNÉHO PLÁŠTĚ PŘEDSTAVĚNÉ PRVKY JSOU ZAVĚŠENÉ A NAMÁHANÉ TAHEM

  8. ROZDĚLENÍ PLÁŠŤŮ • PODLE KONSTRUKCE • 1) KOSTROVÁ – NOSNÁ KOSTRA + VÝPLŇ • 2) PANELOVÁ – PANEL, HOTOVÝ DÍLEC • 3) KOMBINOVANÁ – KOSTRA A NA NÍ PANEL

  9. KOSTROVÝ LOP

  10. ČÁSTI KOSTROVÉHO PLÁŠTĚ • 1) KOSTRA • TYČE Z OCELI (VÁLCOVANÉ PROFILY, OHÝBANÉ TENKOSTĚNNÉ PLECHY), AL SLITINY, DŘEVO • U KOVOVÝCH ČÁSTÍ PROBLÉM TEPELNÝCH MOSTŮ (IZOLANT V PROFILU, KOMBINACE MATERIÁLŮ KOV + PLAST, VNITŘNÍ OBKLAD MÉNĚ VHODNÝ) • 2) VÝPLNĚ • PRŮSVITNÉ – OKNA, DVEŘE, VÝKLADCE • NEPRŮSVITNÉ • 3 VRSTVY – VNĚJŠÍ PLÁŠŤ - IZOLACE - VNITŘNÍ PLÁŠŤ

  11. NEPRŮSVITNÉ VÝPLNĚ • KONSTRUKCE • SENDVIČOVÁ – TUHÉ JÁDRO, SLEPENO V PLOŠE • KRABICOVÁ – MĚKKÉ JÁDRO, PO OBVODĚ RÁMEČEK NEBO VYTVAROVANÝ PLÁŠŤ • DĚLENÁ – DO RÁMU VLOŽENÉ VRSTVY + VZDUCHOVÁ MEZERA • NEVĚTRANÁ (ZLEPŠUJE TEPELNOU IZOLACI) • VĚTRANÁ (V LÉTĚ BRÁNÍ PŘEHŘÁTÍ, ODVOD VLHKOSTI)

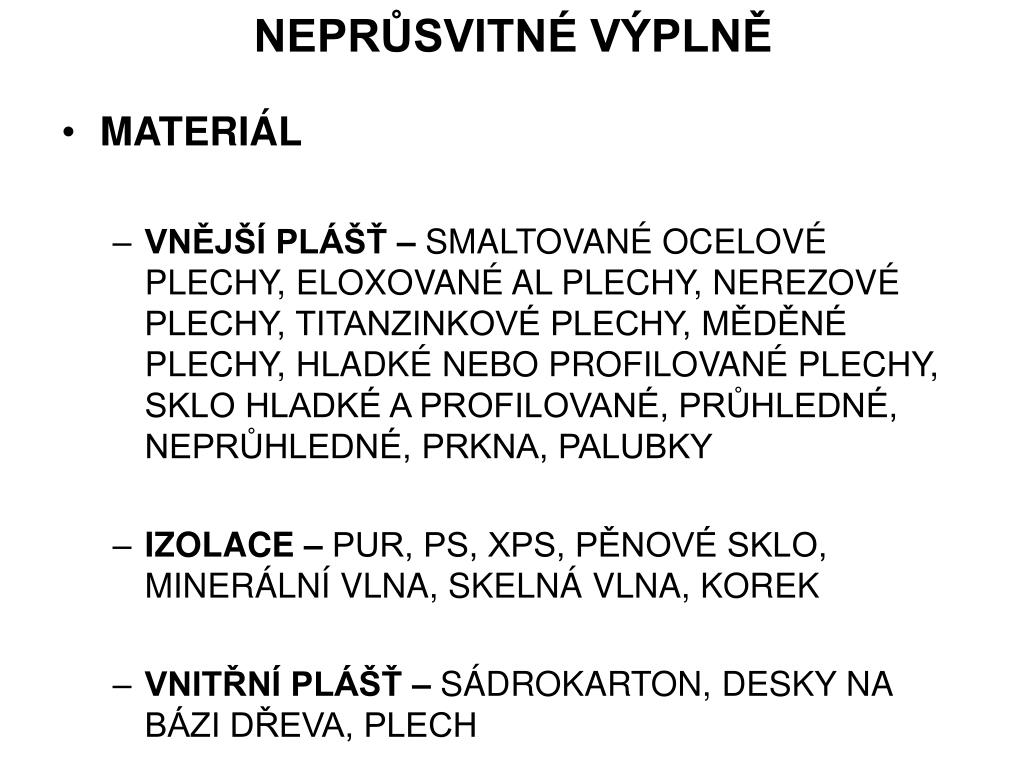

  12. NEPRŮSVITNÉ VÝPLNĚ • MATERIÁL • VNĚJŠÍ PLÁŠŤ – SMALTOVANÉ OCELOVÉ PLECHY, ELOXOVANÉ AL PLECHY, NEREZOVÉ PLECHY, TITANZINKOVÉ PLECHY, MĚDĚNÉ PLECHY, HLADKÉ NEBO PROFILOVANÉ PLECHY, SKLO HLADKÉ A PROFILOVANÉ, PRŮHLEDNÉ, NEPRŮHLEDNÉ, PRKNA, PALUBKY • IZOLACE – PUR, PS, XPS, PĚNOVÉ SKLO, MINERÁLNÍ VLNA, SKELNÁ VLNA, KOREK • VNITŘNÍ PLÁŠŤ – SÁDROKARTON, DESKY NA BÁZI DŘEVA, PLECH

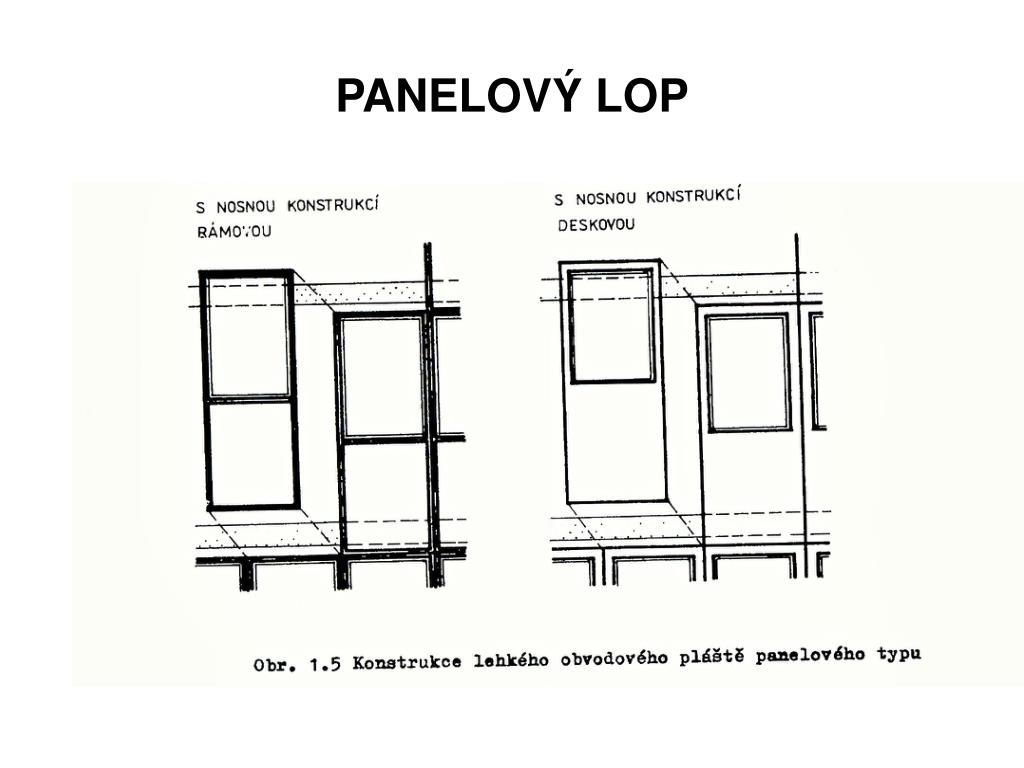

  13. PANELOVÝ LOP

  14. KOMBINOVANÝ LOP

  15. PŘERUŠENÍ TEPELNÉHO MOSTU

  16. PROVĚTRÁVANÁ FASÁDNÍ KONSTRUKCE

  17. KOSTROVÁ PROSKLENÁ KONSTRUKCE

  18. SKLENĚNÉ FASÁDY ALUPROF STRUKTURÁLNÍ FASÁDA (VIDITELNÉ SLOUPKY) POLOSTRUKTURÁLNÍ FASÁDA ( SKLO LEPENÉ NA AL RÁM, JEDNOLITÁ PLOCHA)

  19. Boletické panely a jejich revitalizace

  20. Rámové prosklené konstrukce – pásová okna

  21. Výroba a osazení fasádních panelů

  22. LEHKÉ PŘÍČKY • POŽADAVKY • AKUSTICKÉ • PROTIPOŽÁRNÍ • ESTETICKÉ • TEPELNĚ IZOLAČNÍ • ZDRAVOTNÍ NEZÁVADNOST • PRŮSVITNOST ČI PRŮHLEDNOST

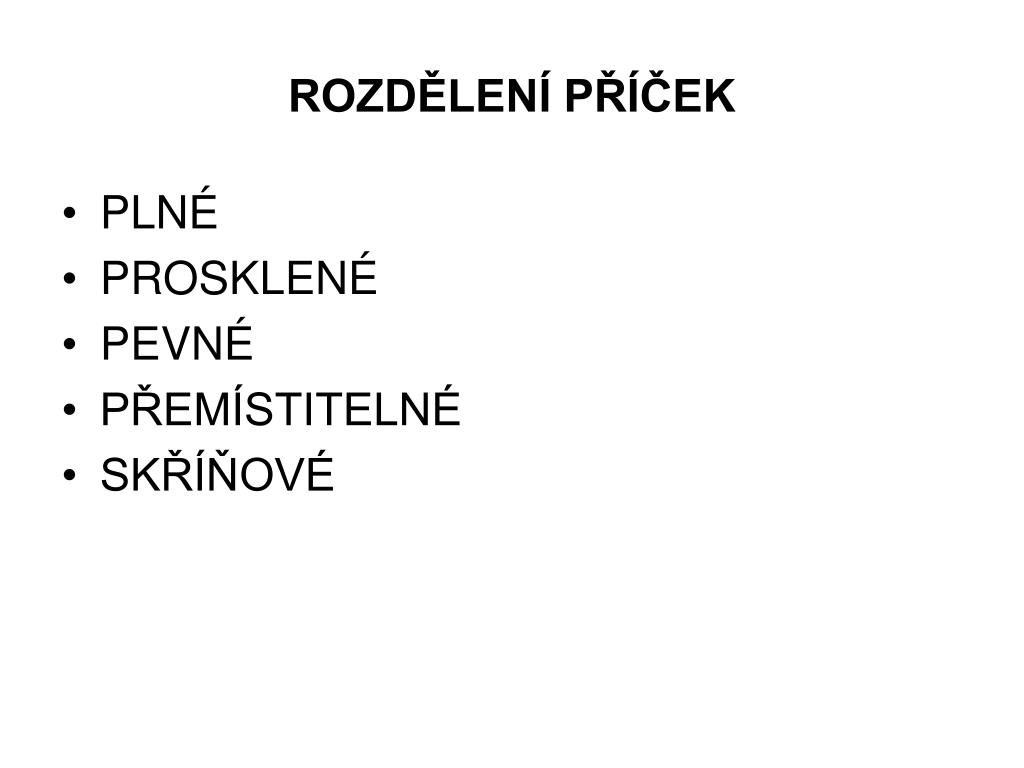

  23. ROZDĚLENÍ PŘÍČEK • PLNÉ • PROSKLENÉ • PEVNÉ • PŘEMÍSTITELNÉ • SKŘÍŇOVÉ

  24. KONSTRUKCE PŘÍČEK • 1. VERTIKÁLNÍ DÍLCE • DÍLEC ŠÍŘKY 100 - 1200 mm, NA CELOU VÝŠKU MÍSTNOSTI, TL.100 mm • 3 VRSTVÁ SKLADBA • JÁDRO Z PUR PĚNY, DŘEVOTŘÍSKA • PLÁŠŤ Z PLASTOVÉ FÓLIE PVC, MELAMIN (TEXTILNÍ VLÁKNO), LAMINOVANÁ DESKA, DÝHOVANÁ DESKA, METALICKÝ POVRCH ( AŽ 250 BAREV)

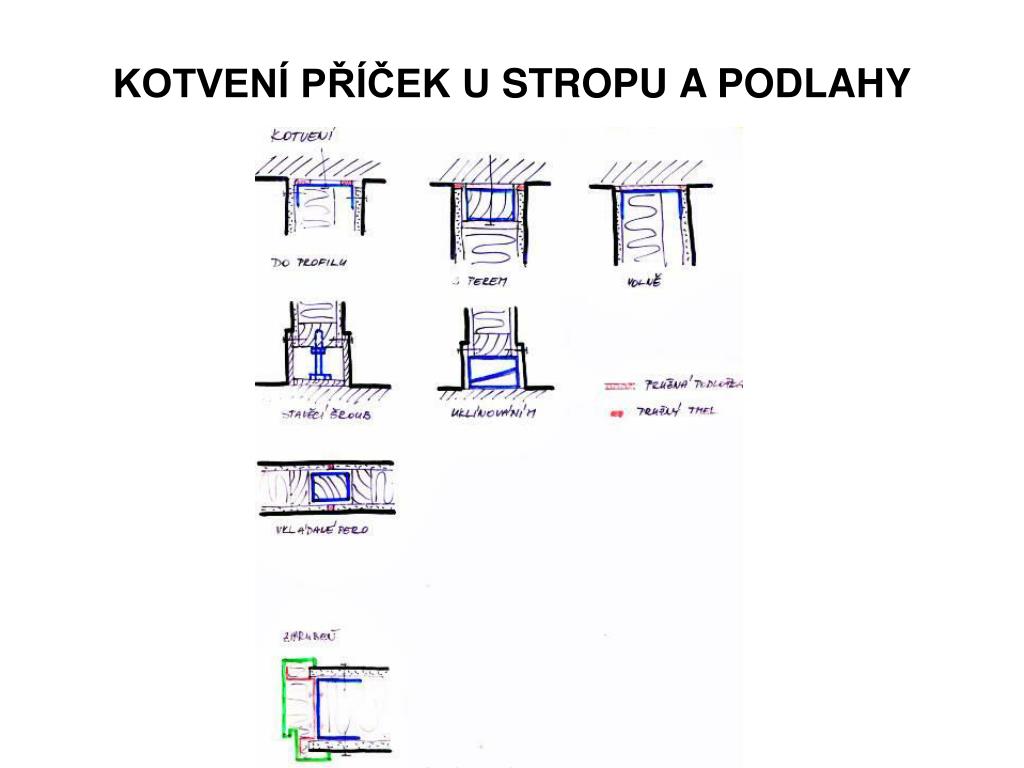

  25. KOTVENÍ PŘÍČEK USTROPUA PODLAHY

  26. SPOJENÍ PŘÍČKOVÝCH DÍLCŮ TMEL VLOŽENÝ PROFIL VLOŽENÉ PERO

  27. KONSTRUKCE PŘÍČEK • 2. KOSTROVÁ ( ROŠTOVÁ) • ČÁSTI • KOSTRA • DESKY • MATERIÁL KOSTRY – AL PROFILY, DŘEVĚNÉ HRANOLY,PLAST, POZINKOVANÝ PLECH • MATERIÁL DESEK – SÁDROKARTON, SKLO, PLECH, POVRCHOVĚ UPRAVENÁ DŘEVOTŘÍSKA • MEZERA BÝVÁ VYPLNĚNA TEPELNOU NEBO ZVUKOVOU IZOLACÍ

  28. SÁDROKARTONOVÁ PŘÍČKA KNAUF

  29. DALŠÍ TYPY SÁDROKARTONOVÝCH PŘÍČEK DVOJITÉ OPLÁŠTĚNÍ INSTALAČNÍ PŘÍČKA TROJITÉ OPLÁŠTĚNÍ

  30. PROSKLENÁ PŘÍČKA

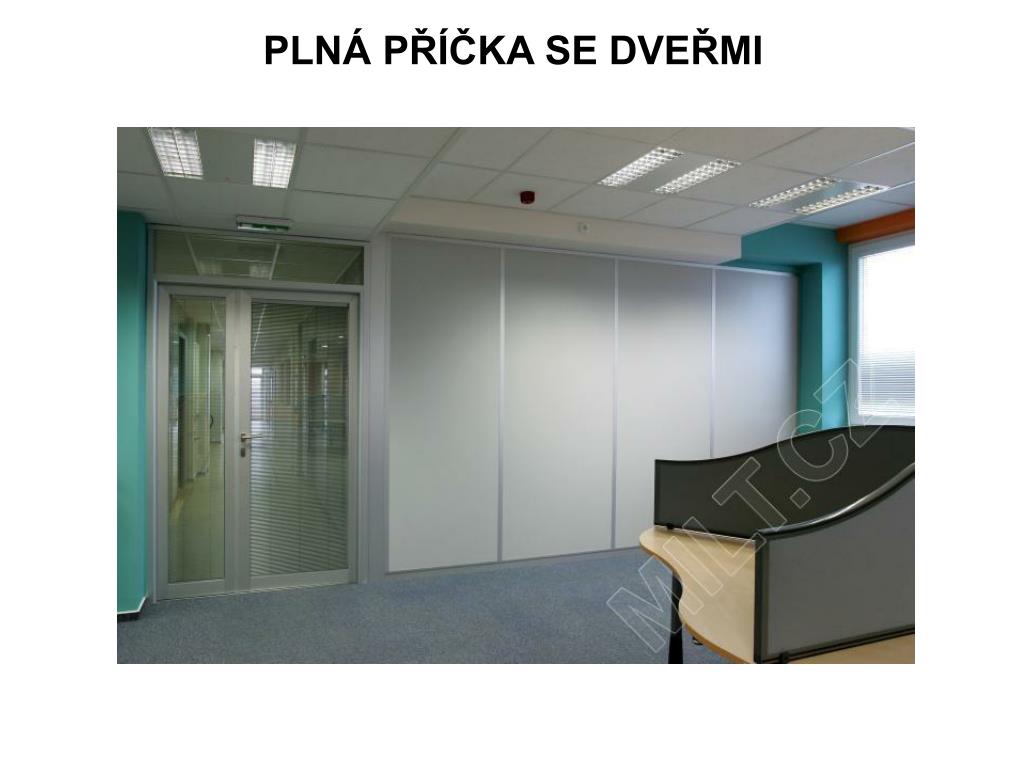

  31. PLNÁ PŘÍČKA SE DVEŘMI

  32. PROSKLENÁ PŘÍČKA S MATNÝM PÁSEM

  33. KOSTROVÉ PLNÉ PŘÍČKY

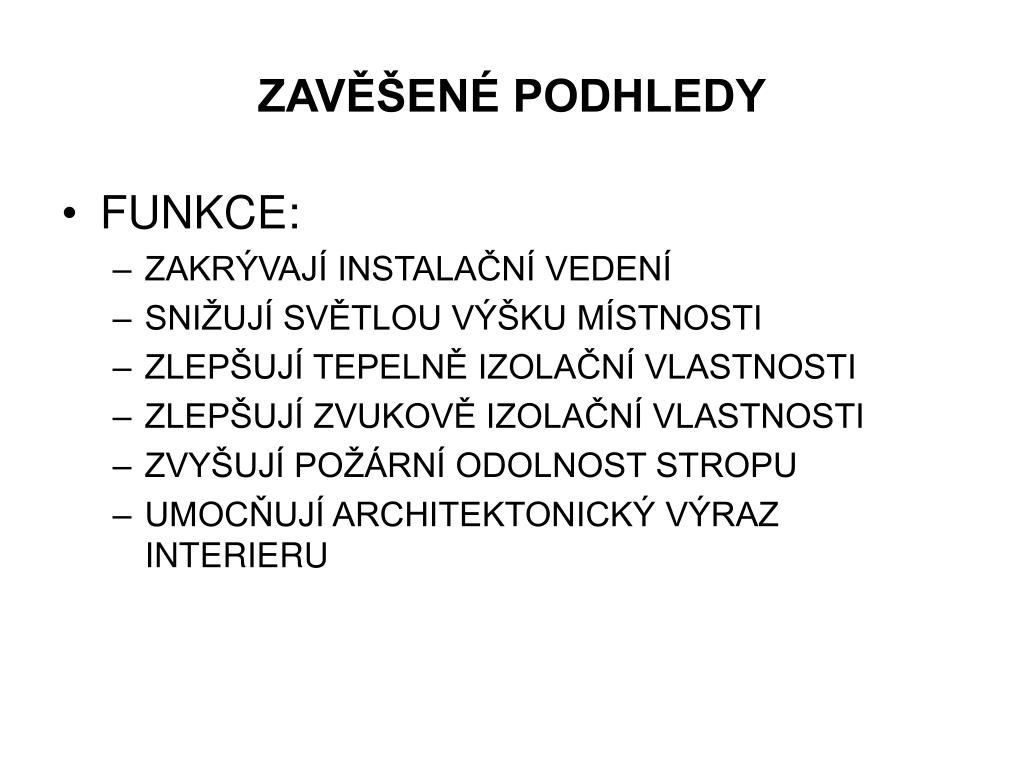

  34. ZAVĚŠENÉ PODHLEDY • FUNKCE: • ZAKRÝVAJÍ INSTALAČNÍ VEDENÍ • SNIŽUJÍ SVĚTLOU VÝŠKU MÍSTNOSTI • ZLEPŠUJÍ TEPELNĚ IZOLAČNÍ VLASTNOSTI • ZLEPŠUJÍ ZVUKOVĚ IZOLAČNÍ VLASTNOSTI • ZVYŠUJÍ POŽÁRNÍ ODOLNOST STROPU • UMOCŇUJÍ ARCHITEKTONICKÝ VÝRAZ INTERIERU

  35. ROZDĚLENÍ PODHLEDŮ PODLE KONSTRUKCE • ZAVĚŠENÉ POD STROPEM • UMÍSTĚNÉ NA STROPĚ • NAPÍNANÉ

  36. ZAVĚŠENÉ PODHLEDY • ČÁSTI PODHLEDU: • ZÁVĚS • ROŠT • PODHLEDOVÉ DESKY

  37. ZÁVĚS • MATERIÁL: • OCELOVÝ DRÁT • PÁS Z POZINKOVANÉ OCELI • HLINÍKOVÝ PLECH • REKTIFIKACE (VÝŠKOVÉ NASTAVENÍ)

  38. ROŠT • NOSNÝ • NENOSNÝ(MONTÁŽNÍ) • OSOVÁ VZDÁLENOST PODLE ROZMĚRŮ DESEK • MATERIÁL: • PLECHOVÝ PROFIL „U“ • PLECHOVÁ „T“ LIŠTA • DŘEVĚNÝ HRANOL

  39. MONTÁŽNÍ SCHÉMA

  40. MONTÁŽNÍ SCHÉMA

  41. PODHLEDOVÉ DESKY • MATERIÁL: • NA BÁZI DŘEVA • SÁDROKARTON • AL NEBO POZINKOVANÉ PLECHY • PLASTY • LISOVANÁ MINERÁLNÍ VLNA (TEPELNĚ A ZVUKOVĚ IZOLAČNÍ) • PLECHOVÉ ROŠTY PLECHOVÝ ROŠT PLECHOVÝ ROŠT

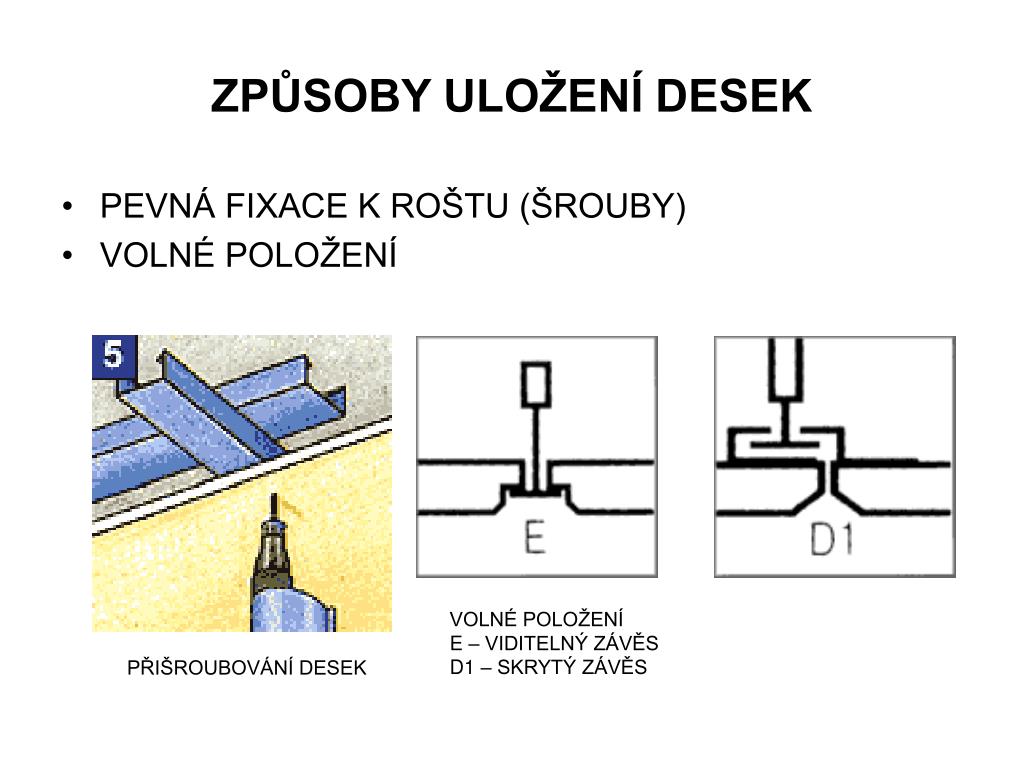

  42. ZPŮSOBY ULOŽENÍ DESEK • PEVNÁ FIXACE K ROŠTU (ŠROUBY) • VOLNÉ POLOŽENÍ VOLNÉ POLOŽENÍ E – VIDITELNÝ ZÁVĚS D1 – SKRYTÝ ZÁVĚS PŘIŠROUBOVÁNÍ DESEK

  43. POSTUP MONTÁŽE
