Presentation Transcript


Vrml

VRML을 이용한 멀티미디어관 소개

DREAM FACTORY


Vrml

순 서

  • VRML의 소개, 역사, 특징

  • VRML의 기본구조

  • Cosmo World 와 Cosmo Player의 소개

  • 제작 과정

  • 제작시 어려웠던 점

  • 참고 문헌


Vrml

VRML이란

  • VRML(Virtual Reality modeling Language) = 가상현실 구현 언어

  • 인터넷상에서 상호 작용하는 3차원을(Web3D)을 표현하기 위한 텍스트를

    기반으로 한 언어

  • ISO 와 IEC에서 공인한 표준 Web3D 언어


Vrml

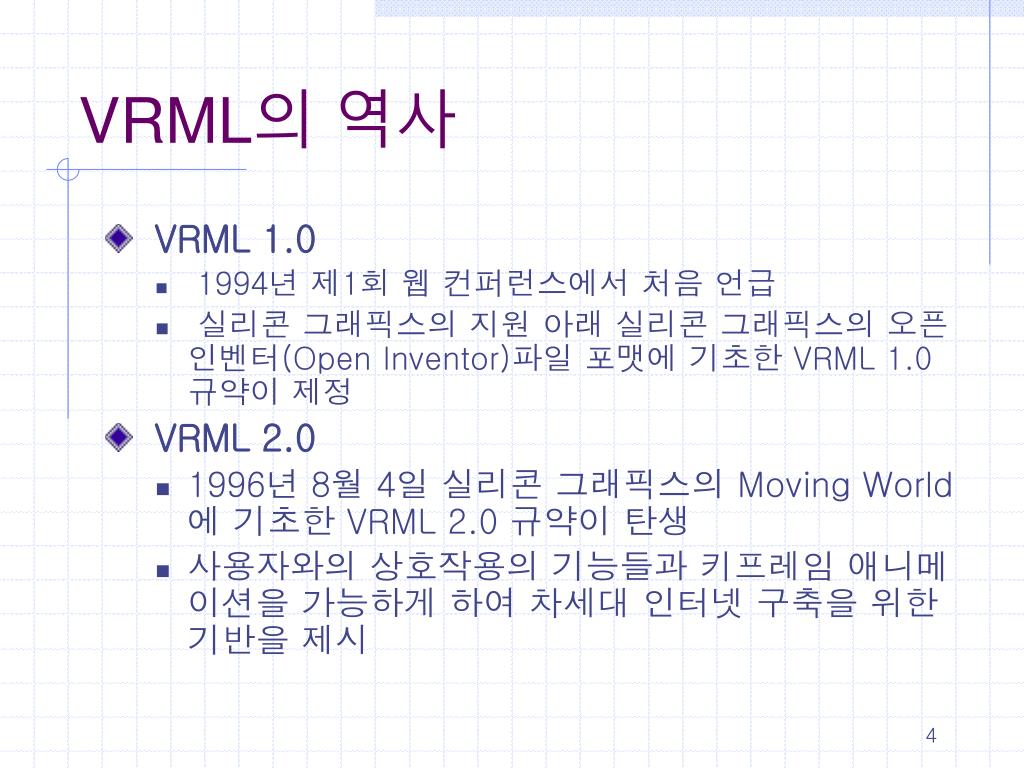

VRML의 역사

  • VRML 1.0

    • 1994년 제1회 웹 컨퍼런스에서 처음 언급

    • 실리콘 그래픽스의 지원 아래 실리콘 그래픽스의 오픈 인벤터(Open Inventor)파일 포맷에 기초한 VRML 1.0 규약이 제정

  • VRML 2.0

    • 1996년 8월 4일 실리콘 그래픽스의 Moving World에 기초한 VRML 2.0 규약이 탄생

    • 사용자와의 상호작용의 기능들과 키프레임 애니메이션을 가능하게 하여 차세대 인터넷 구축을 위한 기반을 제시


Vrml

VRML의 역사

  • VRML 97

    • VRML 2.0 기술을 기술적으로 명문화하고 일부 기능을 수정한 VRML 97규약으로 ISO(국제표준기구)에서 1997년 8월에 새로 승인한 규약

  • X3D

    • Web3D CONSORTIUM은 VRML의 다음 버젼을 X3D라고 명명, 차세대 웹언어인 XML과의 통합을 목적으로 활발히 논의중

    • X3D는 "Extensible 3D"의 약자로 인터넷 가상현실 구현 표준 언어인 VRML을 대체할 새로운 표준안의 이름


Vrml

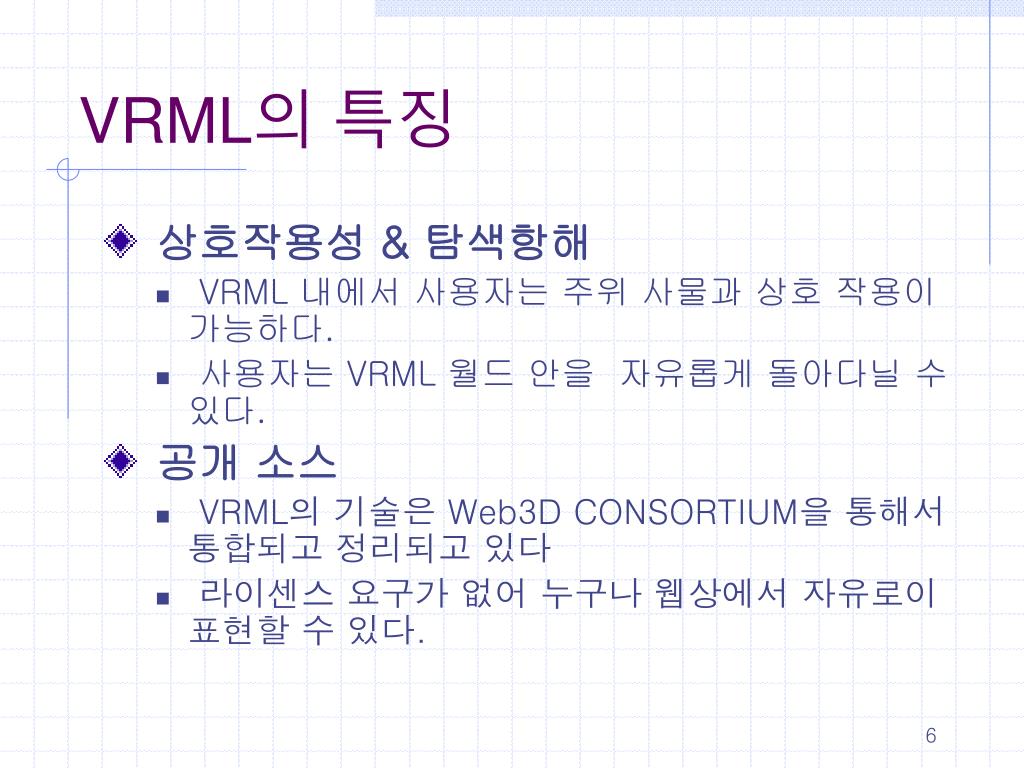

VRML의 특징

  • 상호작용성 & 탐색항해

    • VRML 내에서 사용자는 주위 사물과 상호 작용이 가능하다.

    • 사용자는 VRML 월드 안을 자유롭게 돌아다닐 수 있다.

  • 공개 소스

    • VRML의 기술은 Web3D CONSORTIUM을 통해서 통합되고 정리되고 있다

    • 라이센스 요구가 없어 누구나 웹상에서 자유로이 표현할 수 있다.


Vrml

VRML 파일의 구조

  • Header

    • Vrml의 가장 첫줄에 해당되는 부분

  • Scene graph

    • 그 사물들의 특징을 설명하는 노드을 포함

  • Prototype(원형)

    • 사용자는 원형을 이용하여 vrml 파일에 새로운 노드를 정의하고 추가할 수 있다.

  • Eventrouting(사건전달)

    • Vrml노드는 환경의 변화나 사용자의 행동에 반응하여 사건을 발생한다.


Vrml

VRML 문서의 구성

  • 기본구성

    • VRML에서 가상세계를 구축하는 것을 장면(Scene) 장면을 구성하는 것은 노드(Node)라 하며

      여러 개의 노드가 모여 하나의 객체를 구성

  • 장면의 구성

    • 사물

    • 시점

    • 이벤트


Vrml

Box 노드

#VRML V2.0 utf8

Shape { geometry Box { size 10 0.1 0.1 }

appearance Appearance { material Material {diffuseColor 0 0 1 }}}

Shape { geometry Box { size 2 2 2}

appearance Appearance { material Material { diffuseColor 1 1 0}}}


Vrml

Cone 노드

#VRML V2.0 utf8

Shape { geometry Cone{ bottomRadius 2 height 3 bottom FALSE}

appearance Appearance { material Material { diffuseColor 1 0 0}}}

Shape { geometry Cone{ bottomRadius 2 height 3 side FALSE}

appearance Appearance { material Material { diffuseColor 0 1 0}}}


Vrml

표준단위와 좌표계

  • VRML은 측정은 미터단위를 사용한다.

  • 오른손 법칙이 적용되는 3차원적 cartesian 좌표 시스템을 이용한다.


Cosmo world

Cosmo World

  • 제 작 : 실리콘 그래픽스사

  • VRML 저작툴로서 가장 다양하고 강력한 기능제공

  • Cosmo Worlds의 인터페이스는 일반적인 컴퓨터 그래픽 툴의 인터페이스와 매우 유사.

  • 장점 : VRML 월드를 구현함에 있어서 저작도구를 이용하면 쉽게 사이버 월드를 구현.

  • 단점 : 자칫 너무 세밀하게 나타내기 때문에 용량이 커진다.


Cosmo world1

Cosmo World

Menu bar

Outline

Editor

Tool bar

Property

Inspector

Status bar

View port


Cosmo player

Cosmo Player

  • 제 작 : 실리콘 그래픽사

  • 가장 많은 사람이 쓰는 Viewer

  • VRML 2.0 의 모든 노드를 완벽히 지원

  • 독립적으로 작동하지 못하고 익스플로러나 넷스케이프에 플러그인되어 작동

  • 인텔에서 개발된 3D RSX Sound 지원


Cosmo player1

Cosmo Player


Cosmo player2

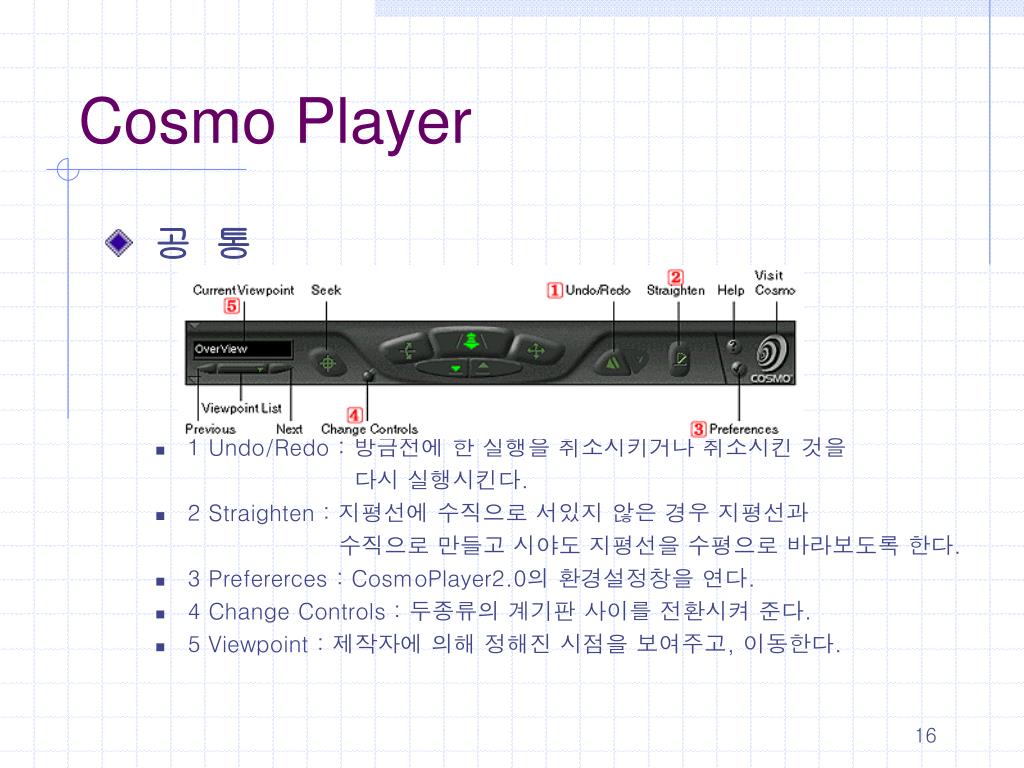

Cosmo Player

  • 공 통

    • 1 Undo/Redo : 방금전에 한 실행을 취소시키거나 취소시킨 것을

      다시 실행시킨다.

    • 2 Straighten : 지평선에 수직으로 서있지 않은 경우 지평선과

      수직으로 만들고 시야도 지평선을 수평으로 바라보도록 한다.

    • 3 Prefererces : CosmoPlayer2.0의 환경설정창을 연다.

    • 4 Change Controls : 두종류의 계기판 사이를 전환시켜 준다.

    • 5 Viewpoint : 제작자에 의해 정해진 시점을 보여주고, 이동한다.


Cosmo player3

Cosmo Player

  • Work / Fly Mode

    • 1 Go-이동할 때 사용합니다. Gravity Float의 선택에 따라 걷거나 공중을 날 게 됩니다.

    • 2 Tilt-관찰자 위치의 변화없이 상하좌우를 관찰할 수 있습니다.

    • 3 Slide-사물과의 거리는 변화시키지 않고 수평으로 이동합니다.

    • 4 Gravity-중력을 작동시켜 관찰자를 바닥으로 내려놓습니다.

    • 5 Float-무중력 상태로 만들어 공중으로 부양시깊니다.


Cosmo player4

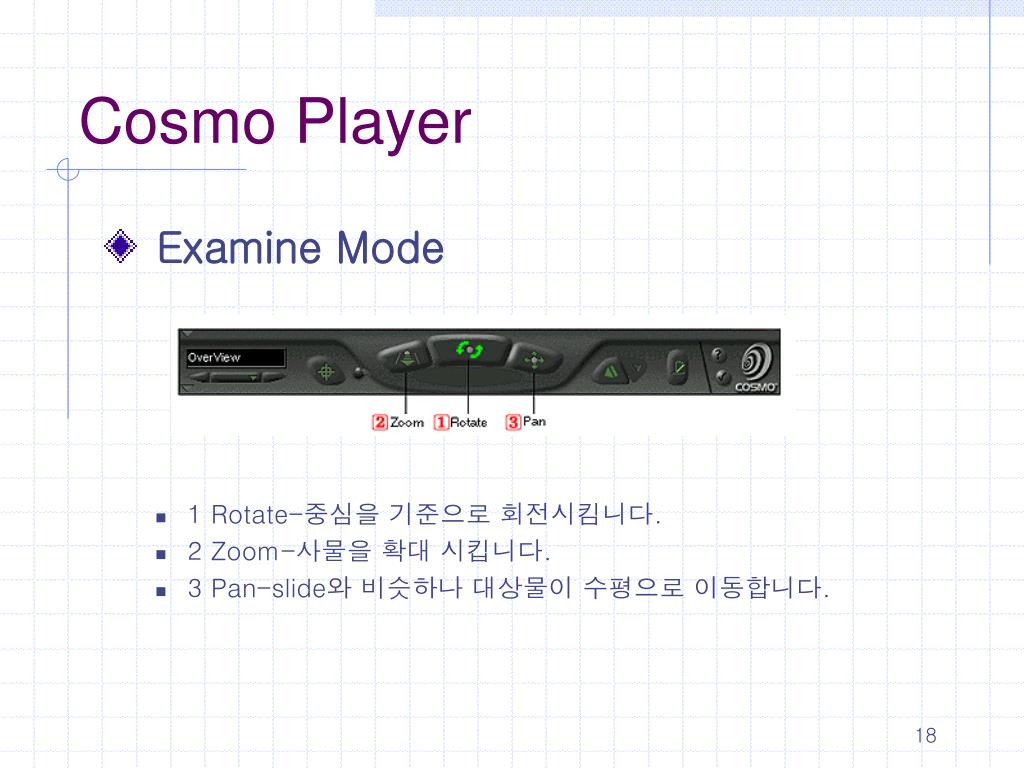

Cosmo Player

  • Examine Mode

    • 1 Rotate-중심을 기준으로 회전시킴니다.

    • 2 Zoom-사물을 확대 시킵니다.

    • 3 Pan-slide와 비슷하나 대상물이 수평으로 이동합니다.


Vrml

층별 구조 확인 및 크기계산

  • 각층의 구조를 일일이 확인

  • 평면도를 그리기 위한 각 부분의 크기 결정

    • 연구실과 교수실의 넓이를 각각 워드프로세서 표 2칸과 1칸으로 결정

    • 복도의 넓이는 표 1칸으로 결정

    • 강의실과 계단등의 크기는 연구실과 강의실에 비례하여 결정

  • 워드프로세서를 이용 간단한 평면도 완성

  • 평면도 완성후 VRML에 적용할 크기 계산

    • 워드프로세서 표 1칸을 VRML에서는 5로 계산

    • 건물 한층의 높이는 10으로 계산


Vrml

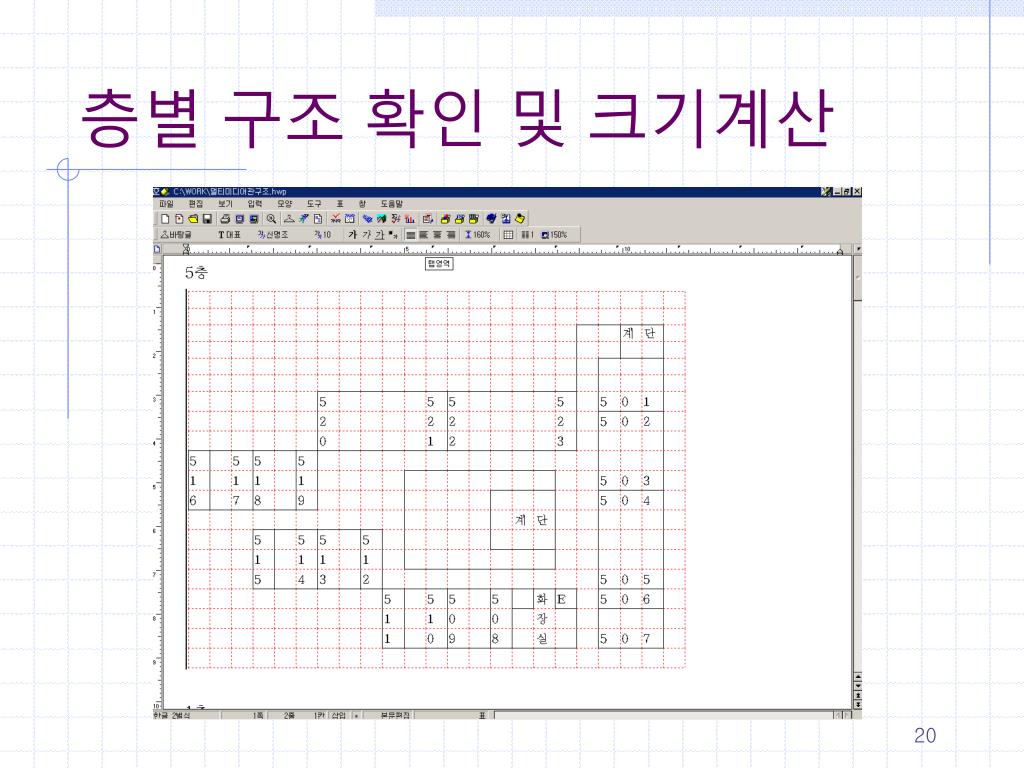

층별 구조 확인 및 크기계산


Vrml

Box를 이용하여 복도 제작

  • Box의 높이를 최소화하여 건물 복도 제작

  • 복도 모양 확인 후 몇 개의 Box가 필요한지 확인

  • Box가 들어갈 위치에 맞게 크기 계산

  • 각 Box들의 위치를 조정하여 복도 완성


Vrml

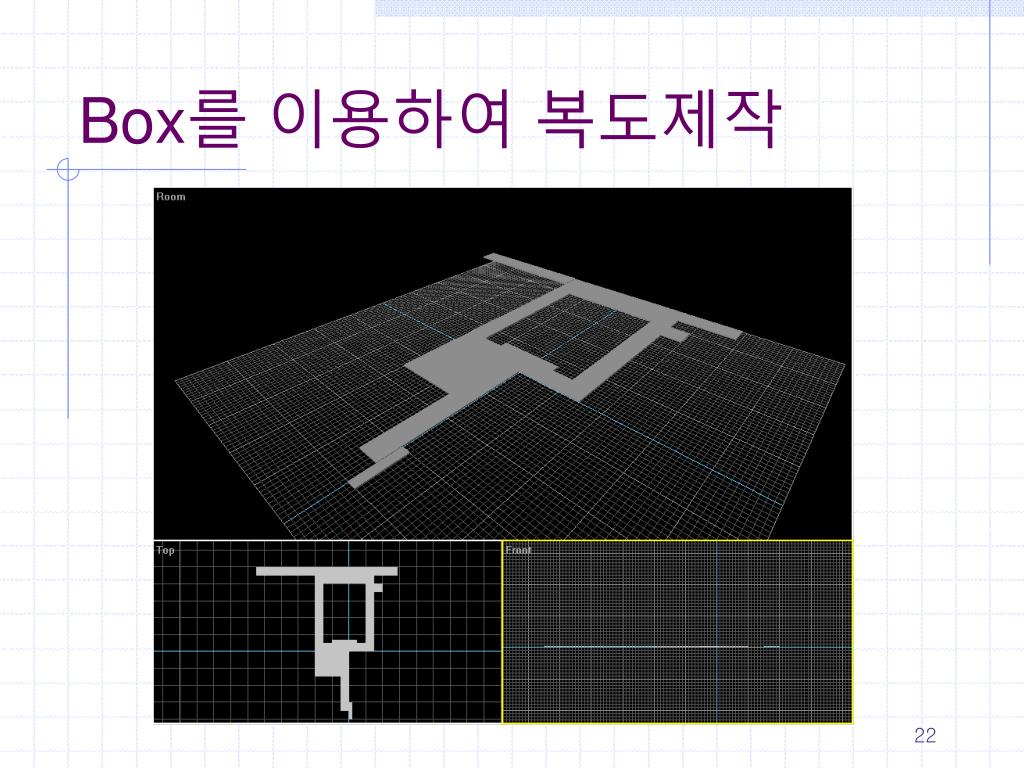

Box를 이용하여 복도제작


Clone box

Clone기능을 이용한 Box복제

  • Box와 Clone을 이용하여 연구실 등 제작

    • 평면도에서 계산했던 수치를 적용 Box를 이용하여 강의실, 연구실, 교수실 제작

    • 연구실과 교수실은 Clone을 이용 제작

    • Clone의 특징

      • Clone기능은 Copy와 같이 객체를 복제할 수 있다.

      • Clone은 Copy와는 달리 원본과 복제된 객체의 크기, 색깔등이 같이 변경되는것이 특징이다.

    • 복제된 각 Box의 위치를 이동하여 각 연구실, 교수실, 강의실의 위치에 맞게 배치


Clone box1

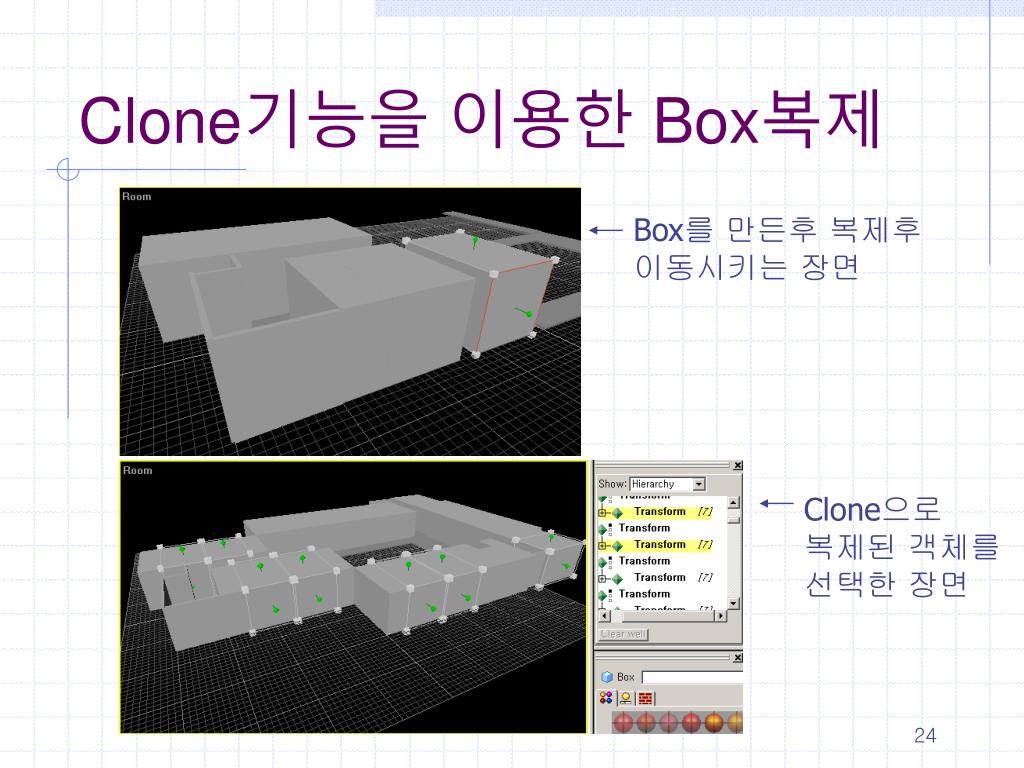

Clone기능을 이용한 Box복제

Box를 만든후 복제후

이동시키는 장면

Clone으로

복제된 객체를

선택한 장면


Group

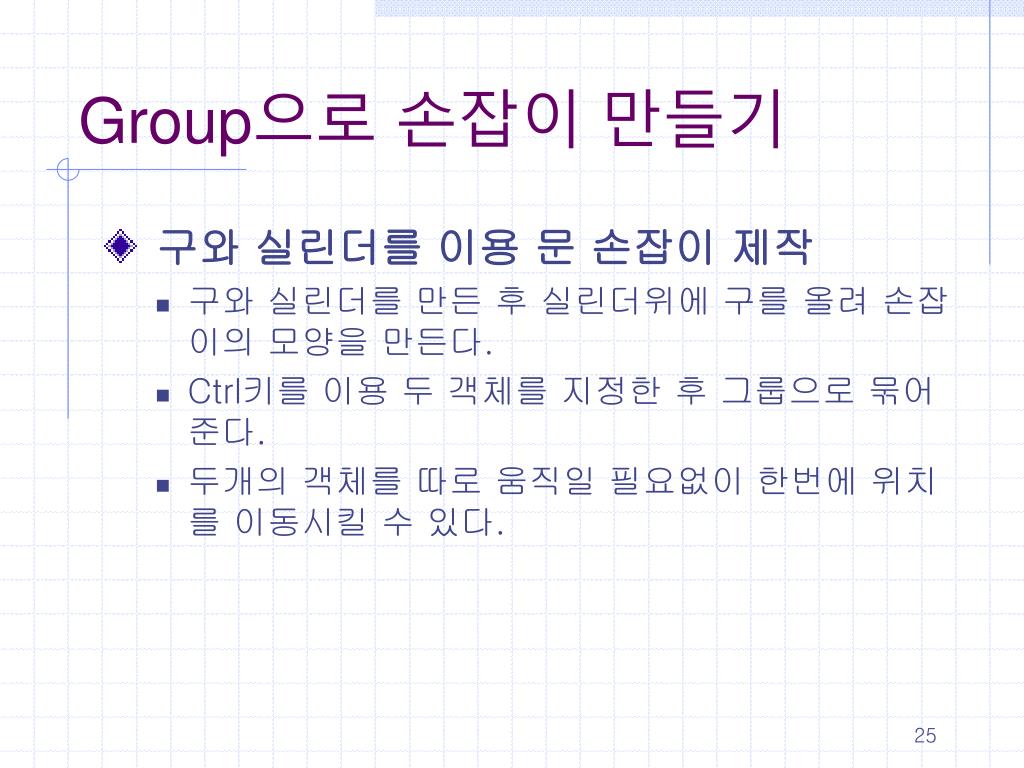

Group으로 손잡이 만들기

  • 구와 실린더를 이용 문 손잡이 제작

    • 구와 실린더를 만든 후 실린더위에 구를 올려 손잡이의 모양을 만든다.

    • Ctrl키를 이용 두 객체를 지정한 후 그룹으로 묶어준다.

    • 두개의 객체를 따로 움직일 필요없이 한번에 위치를 이동시킬 수 있다.


Group1

Group으로 손잡이 만들기

Ctrl키를 이용하여

두객체 지정하기

그룹화


Vrml

문 만들기

  • 손잡이를 만들고 그 뒤에 Box를 만들어 크기를 조정한 후 그 Box에 손잡이와 창문을 붙여서 문을 만든다.

  • 건물 구조에 맞게 문은 오른쪽으로 열리는 문과 왼쪽으로 열리는 문 두가지를 만든다.

  • 창문은 나타내는 Box는 문과 완전히 겹치면 보이지 않으므로 약간 튀어나오게 한다.


Vrml

문 만들기


Vrml

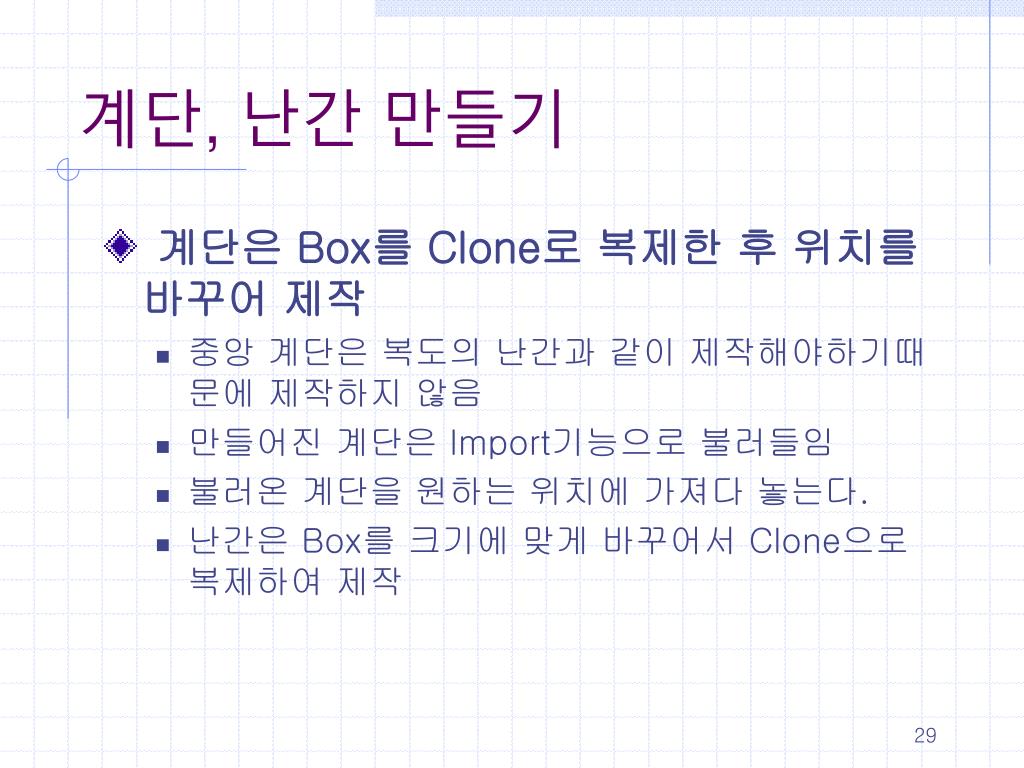

계단, 난간 만들기

  • 계단은 Box를 Clone로 복제한 후 위치를 바꾸어 제작

    • 중앙 계단은 복도의 난간과 같이 제작해야하기때문에 제작하지 않음

    • 만들어진 계단은 Import기능으로 불러들임

    • 불러온 계단을 원하는 위치에 가져다 놓는다.

    • 난간은 Box를 크기에 맞게 바꾸어서 Clone으로 복제하여 제작


Vrml

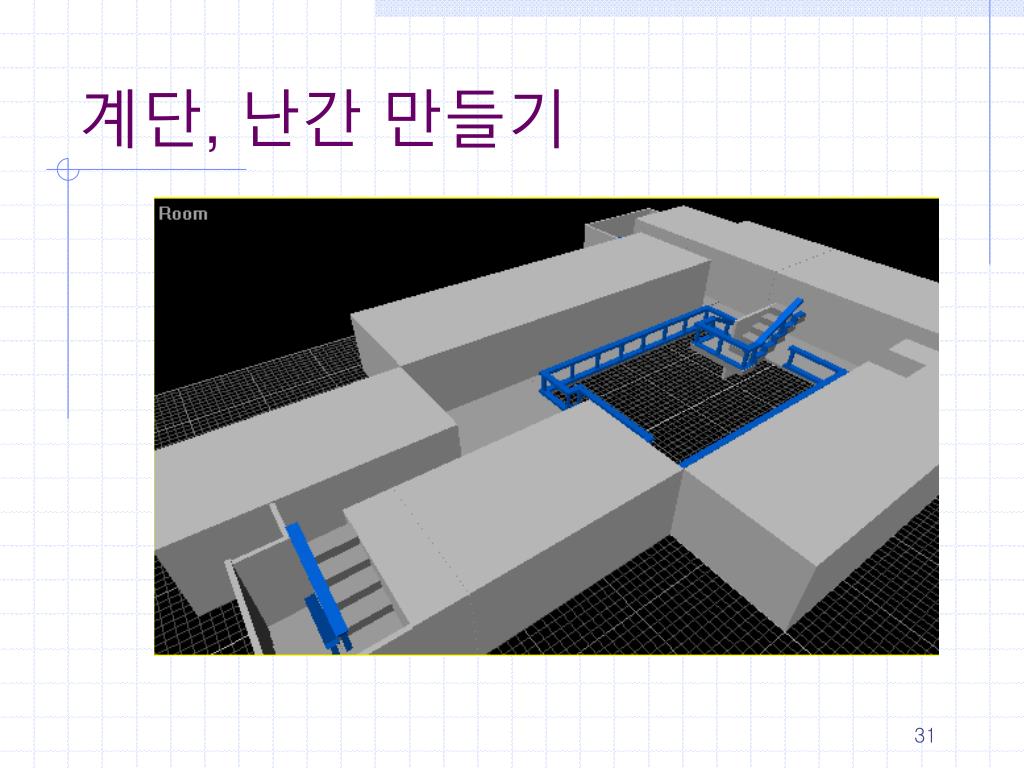

계단, 난간 만들기

건물 측면계단

건물 중앙계단


Vrml

계단, 난간 만들기


Vrml

문과 창문 붙여넣기

  • 문 불러들여 붙이기

    • 만들어진 문을 방향을 확인후 Import기능으로 불러들여 각 방에 위치에 맞게 회전시키고 이동하여 붙여준다.

  • 창문은 Box의 두께를 얇게하여 바깥쪽에 붙여준다.

    • 하나의 창문을 만든 후 Clone으로 복제하여 위치만 바꿔서 각 방의 창문을 만든다.


Vrml

문과 창문 붙여넣기

Import하여 불러온 문

이동하는 장면

Box, Clone을

이용하여 창문

붙여넣기


Vrml

각 층에 맞게 수정하기

  • 완성된 한층을 복사하여 수정한다.

    • 기준을 삼았던 5층을 복사하여 각 층의 구조에 맞게 수정

    • 1층 : 바닥채우기, 정문부분 열어놓기

    • 2층 : 현관부분 열어놓기, 강의실 위치조정

    • 3층, 4층 : 강의실 위치조정

    • 6층 : 강의실을 삭제하고 벽으로 막기, 지붕올리기, 지붕에 있는 유리창은 따로 제작하여 Import시킴


Vrml

각 층에 맞게 수정하기

1층

6층


Vrml

지붕 유리창 만들기

  • Box와 Cone을 이용하여 제작

    • Box를 대각선으로 세운후 Clone으로 복제하여 회전시켜 제작

    • Cone을 이용 삼각형 옆부분을 채움

    • Cone의 두께가 거의 느껴지지 않도록 얇게하여 삼각형인 것처럼 보이게 만듦

    • Clone을 이용하여 복제한 후 위치를 이동하여 유리창의 모양을 만든다.

    • Matarial Palette에서 Glass로 바꾼후 색을 지정한다.


Vrml

지붕 유리창 만들기

비스듬하게 세운 Box를

회전시켜 삼각형모양 제작

Cone을 이용 앞부분을

막을 삼각형 모양 제작


Vrml

지붕 유리창 만들기

객체를 선택한 후 Material Palette Tab에서

Glass를 선택하여 투명한 효과를 준다.


Vrml

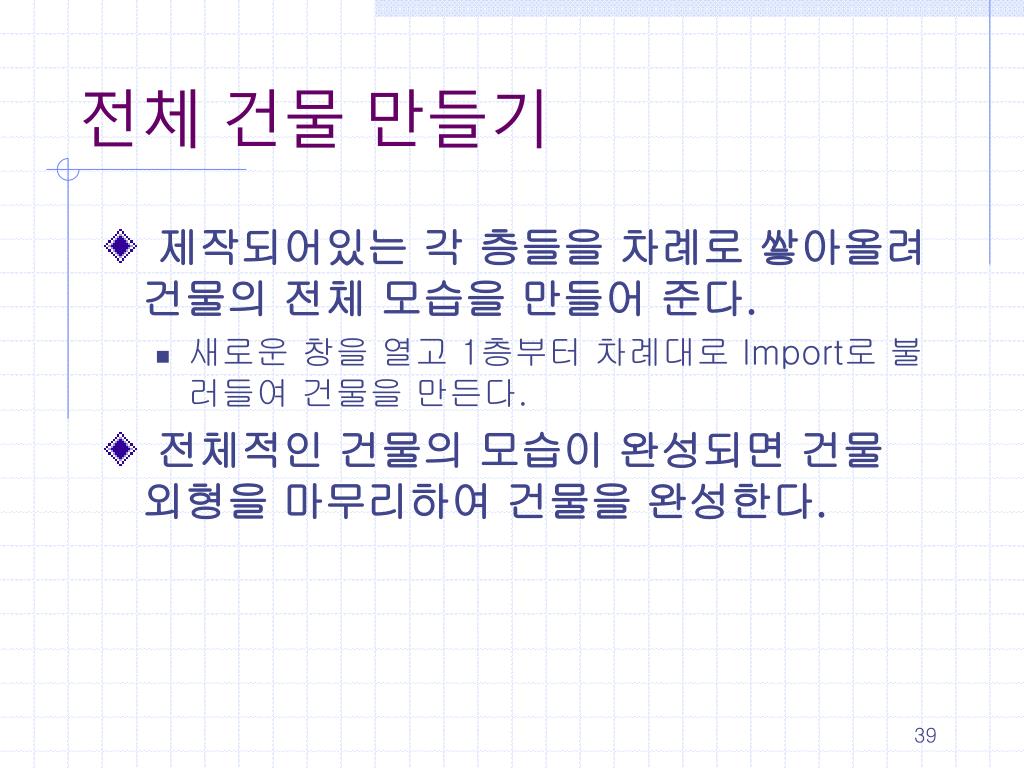

전체 건물 만들기

  • 제작되어있는 각 층들을 차례로 쌓아올려 건물의 전체 모습을 만들어 준다.

    • 새로운 창을 열고 1층부터 차례대로 Import로 불러들여 건물을 만든다.

  • 전체적인 건물의 모습이 완성되면 건물 외형을 마무리하여 건물을 완성한다.


Vrml

전체 건물 만들기

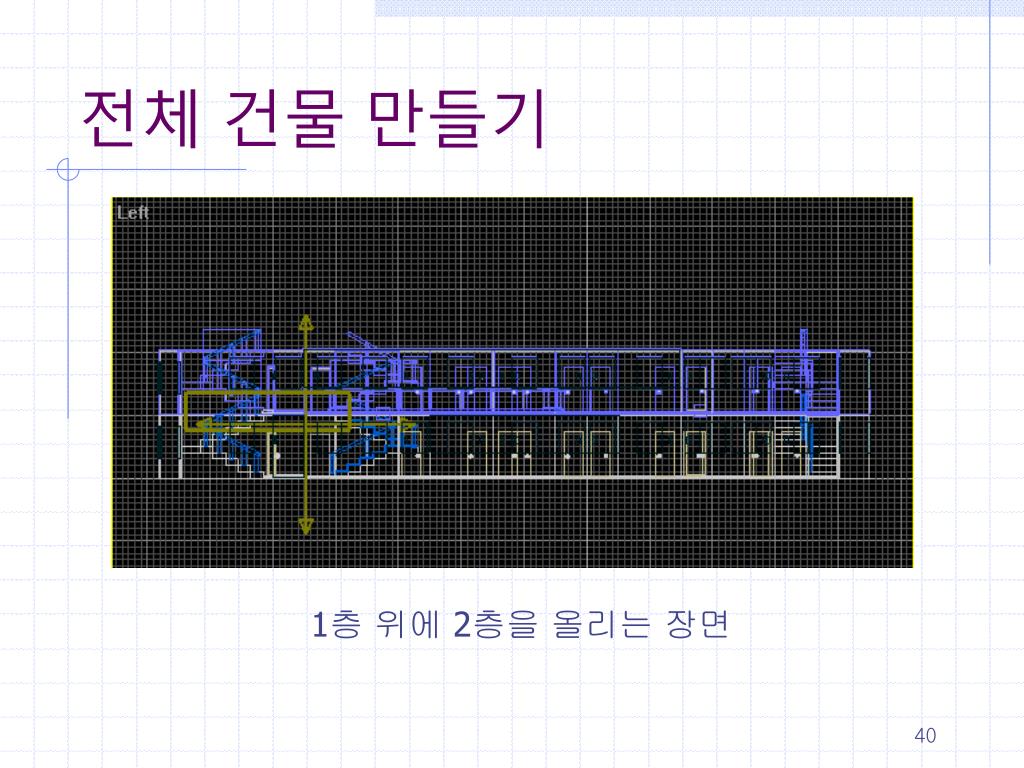

1층 위에 2층을 올리는 장면


Vrml

전체 건물 만들기

건물 외형 마무리 장면


Viewpoint

Viewpoint 지정하기

  • Viewpoint

    • 제작자가 지정할 수 있는 시점

    • 여러곳의 시점을 지정할 수 있다.

    • 사용자는 VRML Viewer에서 제작자가 지정해 놓은 시점을 선택할 수 있다.

  • 멀티미디어관의 Viewpoint

    • 건물을 한눈에 볼 수 있는 point

    • 1층 현관과 2층 현관을 볼 수 있는 point


Viewpoint1

Viewpoint 지정하기

main

1F

2F

Viewpoint의 지정한 장면


Light

Light 효과 주기

  • Directional Light(직사광)

    • 너무멀어서 광선이 서로 수평으로 나타나는 광원에 의해 방출 되는 것처럼 보이는 것

  • Point Light(점조명)

    • 단일한 수학적 점으로부터 모든 방향으로 균일하게 빛을 방출한다.

  • Spot Light

    • 위치와 방향을 모두 갖는다.

    • 빛이 특정한 점에서 나오지만 모든 방향으로 방사하지는 않는다.


Vrml

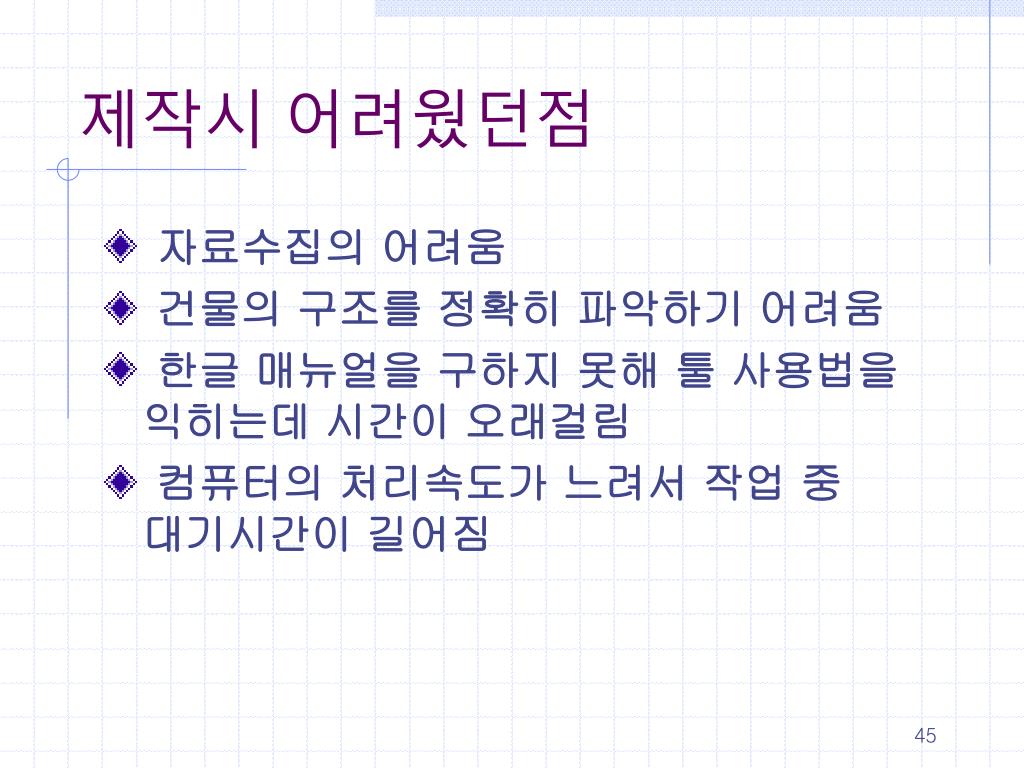

제작시 어려웠던점

  • 자료수집의 어려움

  • 건물의 구조를 정확히 파악하기 어려움

  • 한글 매뉴얼을 구하지 못해 툴 사용법을 익히는데 시간이 오래걸림

  • 컴퓨터의 처리속도가 느려서 작업 중 대기시간이 길어짐


Vrml

참고 문헌

  • 서 적

    • VRML 2.0 (혜지원)

  • 인터넷 사이트

    • 이선호 – VRMLnote

      http://www.leesunho.pe.kr
