Получение плутония и его свойства

Получение плутония и его свойства. U 238 +n →( β - ,T 1/2 =23 мин)→ Np 239 →( β - ,T 1/2 =2,3 c ут)→ Pu 239 (T 1/2 =24065 лет) Плотность - 19,86 г / см 3 Температура плавления - 639,5 0 С Цвет - серебристо-белый. Изотопы плутония. Оружейный и реакторный плутоний.

elaine
Download Presentation

Получение плутония и его свойства

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Получение плутония и его свойства U238+n→(β-,T1/2=23 мин)→Np239→(β-,T1/2=2,3 cут)→Pu239 (T1/2=24065 лет) Плотность - 19,86 г/см3 Температура плавления - 639,5 0С Цвет - серебристо-белый

  2. Изотопы плутония

  3. Оружейный и реакторный плутоний Изотопный состав оружейного плутония (%): Pu238 – 0,012; Pu239 – 93,8; Pu240 – 5,8; Pu241 – 0,23; Pu242 – 0,0022; Изотопный состав реакторного плутония (%): Pu238 – 1,3; Pu239 – 60,3; Pu240 – 24,3; Pu241 – 8,3; Pu242 – 5,00;

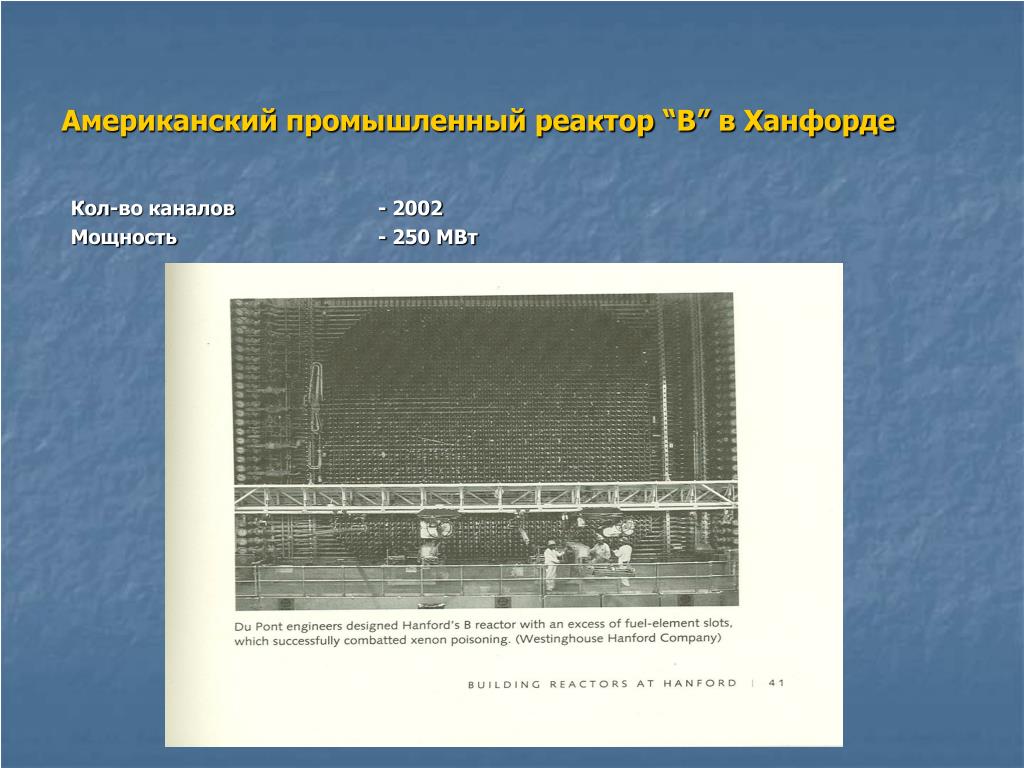

  4. Американский промышленный реактор “B” в Ханфорде Кол-во каналов - 2002 Мощность - 250 МВт

  5. Советский промышленный уран-графитовый реактор “А” Тепловая мощность, МВт - 100 Геометрические размеры графитовой кладки: диаметр, м - 9,2 высота, м - 9,2 Масса графита в кладке, т - 1050 Количество каналов в кладке: рабочих каналов с ураном - 1124 каналов аварийной защиты - 18 каналов управления - 8 Количество урановых блоков в канале - 74 Общее количество урановых блоков - 83000 Общая масса загрузки урана, т - 150 Температура воды на выходе из канала,0С - 85-90 Температура графита, 0С - 220 Общий расход воды, м3/час - 2500

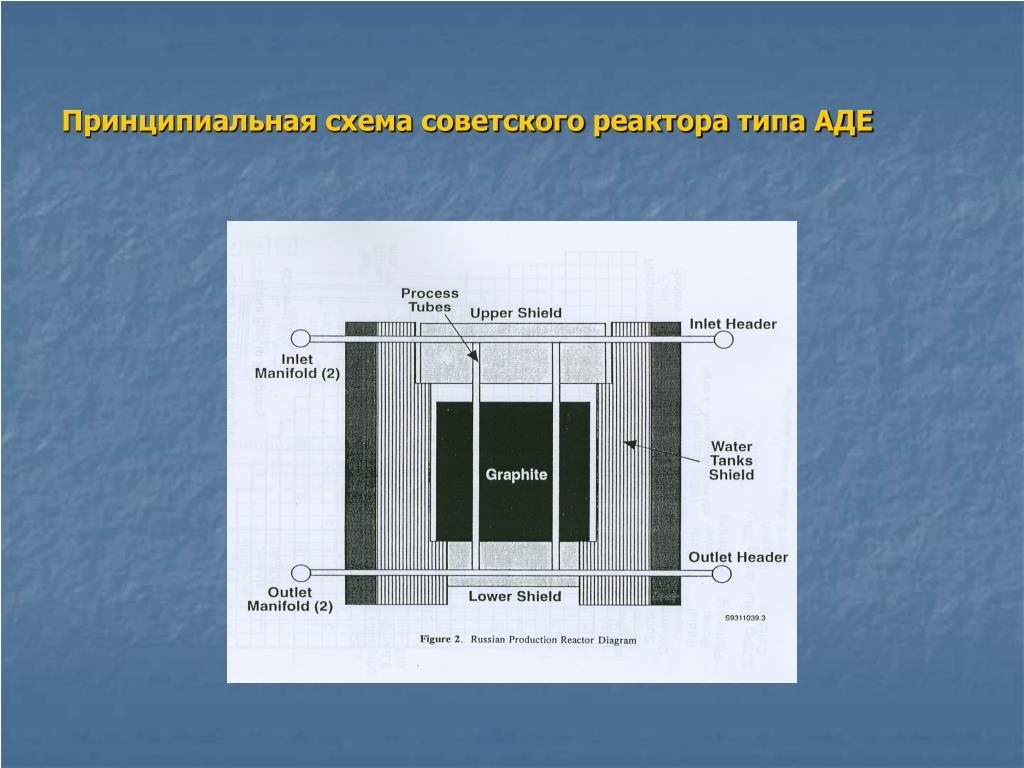

  6. Принципиальная схема советского реактора типа АДЕ

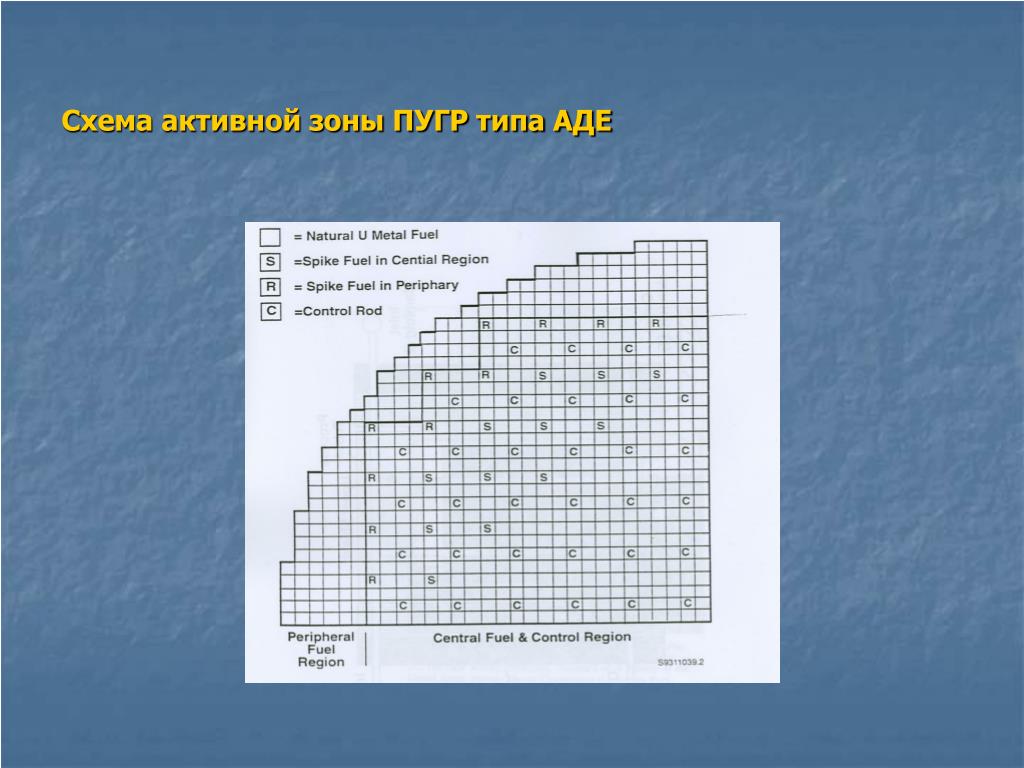

  7. Схема активной зоны ПУГР типа АДЕ

  8. Схема загрузки технологических каналов в ПУГР типа АДЕ

  9. Упрощенная схема радиохимической переработки отработавшего ядерного топлива

  10. Промышленные реакторы США Реактор Начало работы Окончание работы Ханфорд Bсентябрь 1944 февраль 1968 Dдекабрь 1944 июнь 1967 Fфевраль 1945 июнь 1965 H октябрь 1949 апрель 1965 DR октябрь 1950 декабрь 1954 C ноябрь 1952 апрель 1969 KWянварь 1955 февраль 1970 KE апрель 1955 январь 1971 Nдекабрь 1963 январь 1987 Саванна Ривер Rдекабрь 1953 июнь 1964 P февраль 1954 август 1988 K октябрь 1954 июль 1992 Lиюль 1954 июнь 1988 C март 1955 июнь 1988

  11. Количество оружейного плутония, наработанного в США Площадка в Савана Ривер (Savannah River)

  12. Количество оружейного плутония, наработанного в США Площадка в Ханфорде (Hanford)

  13. Распределение оружейного плутония США по объектам (тонны)

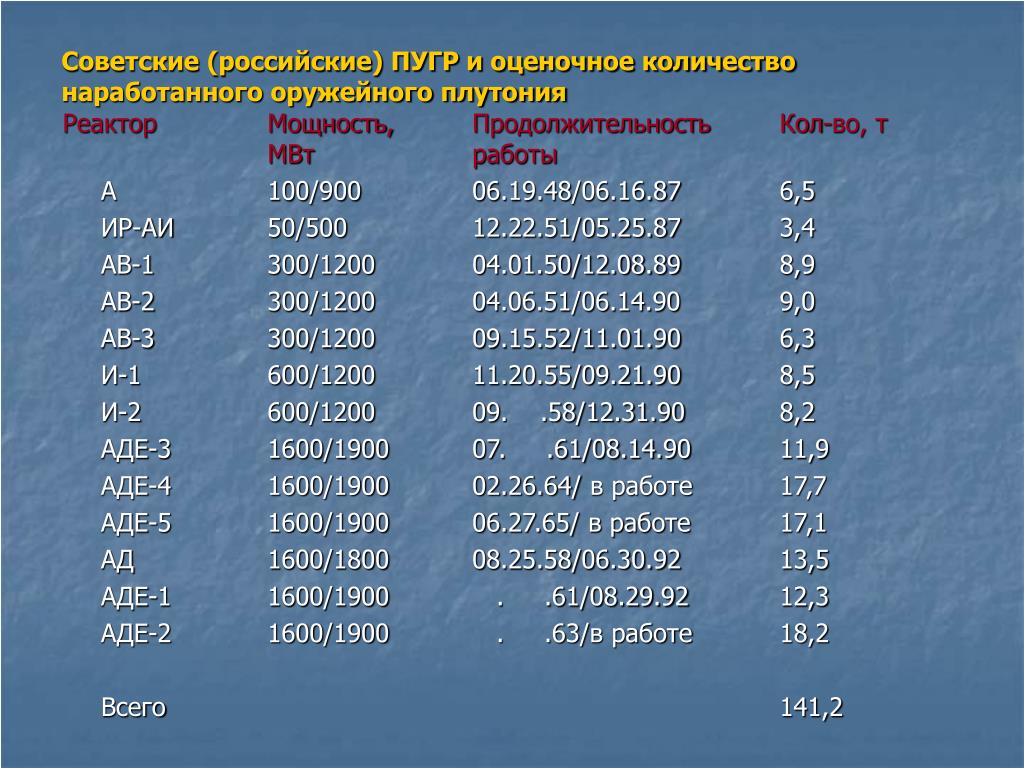

  14. Советские (российские) ПУГР и оценочное количество наработанного оружейного плутония Реактор Мощность, Продолжительность Кол-во, т МВтработы А 100/900 06.19.48/06.16.87 6,5 ИР-АИ 50/500 12.22.51/05.25.87 3,4 АВ-1 300/1200 04.01.50/12.08.89 8,9 АВ-2 300/1200 04.06.51/06.14.90 9,0 АВ-3 300/1200 09.15.52/11.01.90 6,3 И-1 600/1200 11.20.55/09.21.90 8,5 И-2 600/1200 09. .58/12.31.90 8,2 АДЕ-3 1600/1900 07. .61/08.14.90 11,9 АДЕ-4 1600/1900 02.26.64/ в работе 17,7 АДЕ-5 1600/1900 06.27.65/ в работе 17,1 АД 1600/1800 08.25.58/06.30.92 13,5 АДЕ-1 1600/1900 . .61/08.29.92 12,3 АДЕ-2 1600/1900 . .63/в работе 18,2 Всего 141,2
