Aula passada

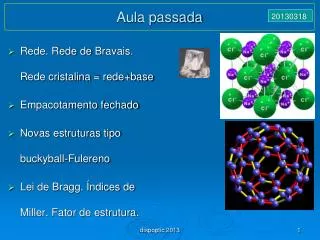

Aula passada

20130318

  • Rede. Rede de Bravais. Rede cristalina = rede+base

  • Empacotamento fechado

  • Novas estruturas tipo buckyball-Fulereno

  • Lei de Bragg. Índices de Miller. Fator de estrutura.

dispoptic 2013


Aula passada

dispoptic 2013


Efetivamente como seria no nacl

Efetivamente como seria no NaCl?

Íons da célula unitária:

Na+ => ½ 0 0, 0 ½ 0, 0 0 ½ e ½ ½ ½

Cl- => 0 0 0, ½ 0 ½, ½ ½ 0, 0 ½ ½

Fhkl = ?

dispoptic 2013


Aula passada

  • Tudo o anterior foi com relação a sistemas cristalinos

  • E sistemas não-cristalinos? i.e. amorfos? Imagens de R-X?

  • Lembrem-se:

dispoptic 2013


Ptica de raio x

Óptica de Raio-X

dispoptic 2013


William conrad roentgen raio x

WILLIAM CONRAD ROENTGEN – Raio-X

FIRST X-RAY - 1895 - ANNA BERTHA ROENTGEN'S HAND

Art of Roentgen's X-ray apparatus for imaging hand

dispoptic 2013


Aula passada

Novas técnicas de imagem de R-X.

Physics Today Julho 2000

dispoptic 2013


Aplica es de raio x

Aplicações de Raio-x

Raio-X na área analítica

Difração do pó

SAXS/WAXS (Small Angle X ray Scattering + Wide Angle Xray Scattering)

Cristalografia de moléculas e proteínas

Reflectometria e análise de filmes finos

Espectroscopia de Absorção de Raio-X

Fluorescência de Raio-X dispersiva em comprimento de onda (WDX)

Microdifração de Raio-X de Laue

dispoptic 2013


Aplica es de raio x1

Aplicações de Raio-x

Raio-X na área de imagem – óptica

  • Microscopia de Raio-X

  • Laser de Raio-X

dispoptic 2013


Podemos resumir que a ptica de raio x pode

Podemos resumir que a óptica de raio-X pode....

Alem de microscopia e laser de raio-x

dispoptic 2013


N o imagem apenas difra o de material policristalino

Não é imagem é apenas difração de material policristalino

Difração de Raio-x de pó xstalino

Como seria com material monocristalino?

dispoptic 2013


Saxs waxs small angle x ray scattering wide angle xray scattering

SAXS/WAXS (Small Angle X ray Scattering + Wide Angle Xray Scattering)

WAXS => grau de cristalinidade

SAXS => informação estrutural de macromoléculas (5-25nm)

dispoptic 2013


Saxs waxs de outra forma

SAXS/WAXS de outra forma

dispoptic 2013


Imagem ptica de raios x

Imagem - Óptica de Raios-X

  • Difração?

  • Refletores?

  • Lentes?

  • Refração?

  • Polarização?

  • Laser de Raios-X?

dispoptic 2013


Refra o de r x

Refração de R-X?

Direção do R-X refratado entrando do vácuo para sólido ou líquido (figura à esquerda) e com luz visível (figura à direita); para R-X o ângulo α2 tem quase o mesmo valor que α1 (fortemente exagerado)

  • Refração luz VIS

Refração de R-X

dispoptic 2013


Aula passada

Comparação entre luz e raios-X

(Na3AlF6)

(TiO2)

(Na3AlF6)

dispoptic 2013


Aula passada

Estreitamento de largura de banda de R-X

dispoptic 2013


Aula passada

dispoptic 2013


Aula passada

Bent Laue crystal

Point focusing

A single bent multilayer or Laue crystal provides only focusing in one dimension, i.e. a line focus. Point focusing is achieved by combination of either two multilayers or a Laue crystal and a multilayer, the scattering planes of the combined elements being perpendicular.

The synchrotron working group mainpage

dispoptic 2013


Aula passada

  • Interferômetro de raios-x.

  • Realçamento por difração, variações na refração dos raios-x na amostra produzem contraste por causa da intensidade do feixe que é refletido pelo cristal analisador depende do ângulo de incidência do feixe em relação ao ângulo de Bragg.

  • Contraste de fase em linha

dispoptic 2013


Mostrando interferometria de raio x

Mostrando interferometria de raio-x

  • Imagem CCD. O lado esquerdo mostra um dos feixes, o direiro mostra franjas de interferência.

dispoptic 2013


Aula passada

Imagem feita por Ralf Menk.

Elettra Synchrotron Light Source. Utilizando uma rede cristalina perfeita como um filtro angular muito sensível.

O contraste aqui, origina-se em pequenas diferenças no ângulo de refração dos raios-x saindo da amostra. Características dos tecidos moles tais como o pêlo e os bigodes podem ser claramente vistas.).

dispoptic 2013


Exemplo de imagens comparativas

Exemplo de imagens comparativas

dispoptic 2013


Dei diffraction enhanced imaging

DEI = Diffraction-enhancedimaging

dispoptic 2013


Aula passada

Gafanhoto

Radiografia convencional

Radiografia por contraste de fase em linha

dispoptic 2013


J anat 2003 202 p 463 470

J. Anat. (2003) 202, p.463-470

dispoptic 2013


J anat 2003 202 p 463 4701

J. Anat. (2003) 202, p.463-470

Fig. 2 (a) Conventionalsynchrotronradiographofthegreat toe that includes the distal portionofthefirstmetatarsal (M), thesesamoidbones (S), the proximal phalanx (PP) andthe distal phalanx (DP). The osteoporoticbones are evident as are thesclerotic

vessels. (b) DE imageofthesamespecimen as in (a) takenat +1 oftherocking curve. The major soft tissuestructuresthatcanbeidentifiedhere, which are notvisible in theaboveradiograph, include thetwo major tendonsofthe toe, thefatpadunderthe

ballofthefoot (whichhasbeendisplaceddistallysomewhat) andtheskin. The asteriskindicatesthelocationofthemusclesandtendonsplantar tothefirstmetatarsalbone. Thesecannotbedelineatedfromoneanother in thisimage.

dispoptic 2013


Radiografia digital

Radiografia digital

dispoptic 2013


Aula passada

Coeficiente de absorção e densidade (m/r)

dispoptic 2013


Aula passada

Imagem de R-X

http://www.photonic-science.co.uk/applications/x-ray-imaging.html

 X-rayImaging

  • Transmission X-rayMicroscopy

  • X-rayPhaseContrastImaging

  • DiffractionEnhancedImaging

  • X-rayTopography

  • X-ray Micro and Nano Tomography

  • Industrial PCB X-rayInspection / Digital X-rayRadiography,

  • High Energy Non DestructiveTesting / GammaImaging

  • X-rayAngiography / Fluoroscopy

  • X-rayGatedRespiratory, Small Animal X-rayImaging

dispoptic 2013


Aula passada

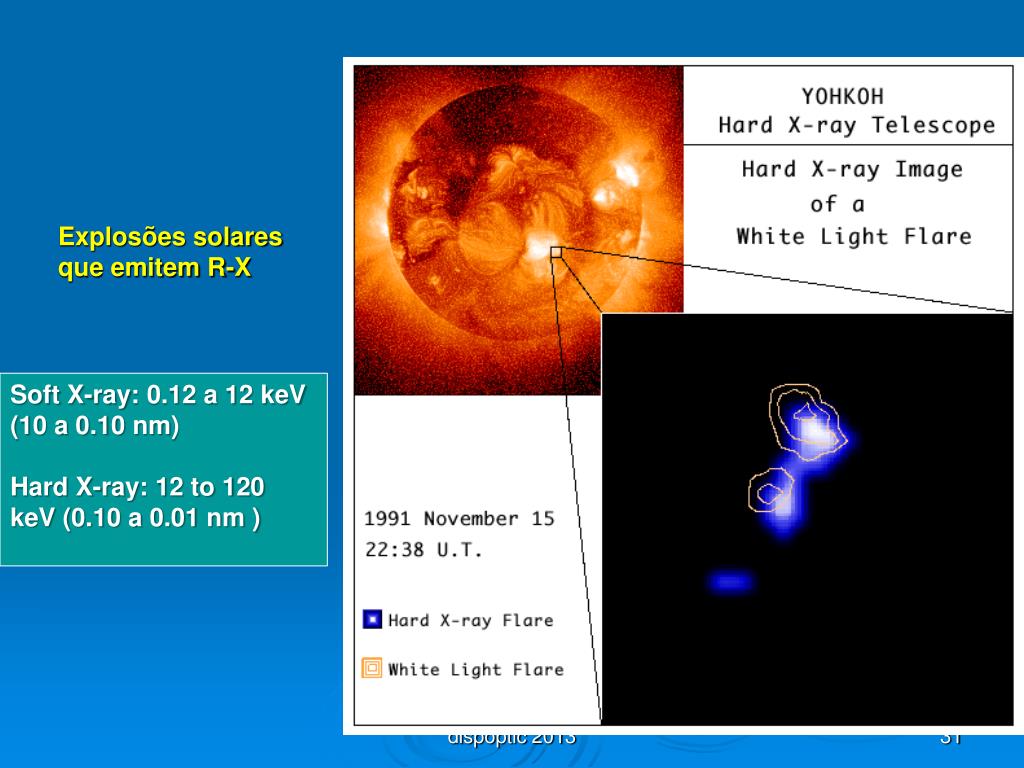

Explosões solares que emitem R-X

  • SoftX-ray: 0.12 a 12 keV (10 a 0.10 nm)

  • HardX-ray: 12 to 120 keV (0.10 a 0.01 nm )

dispoptic 2013


Aula passada

The Crab Nebula, the remnant of a supernova explosion in 1054 AD pictured below, is usually the most brilliant object in the hard x-ray sky. It shines so steadily that x-ray astronomers use a unit called "Crabs" to define how bright other sources are (the flux from the Crab Nebula is, by definition, 1 Crab). The Sun usually registers less than 0.01 Crabs, although sometimes a powerful solar flare will make the Sun shine brightly at hard x-ray wavelengths. Black hole binary systems like XTE J1550 can also erupt and briefly upstage the Crab Nebula, the "Old Reliable" of x-ray astronomy. Another black hole, Cygnus X-1, is a persistent hard x-ray source that is also sometimes brighter than the Crab.

dispoptic 2013


Aula passada

The Crab Nebula in X-Rays

dispoptic 2013


Luz sincroton

Luz Sincroton

dispoptic 2013


Esquema b sico

Esquema básico

http://www.warren.usyd.edu.au/bulletin/NO51/synchrotron_graphic_800.jpg

dispoptic 2013


Outro esquema descritivo

Outro esquema descritivo

dispoptic 2013


V deos luz synchrotron

Vídeos Luz Synchrotron

https://www.youtube.com/watch?v=_xv_GwCgpAc (3m06s)

https://www.youtube.com/watch?v=N24iTlPvAxY (SLAC 1h06m52s)

Possui legenda em inglês

dispoptic 2013


Aula passada

X-rays at Sample:

Critical energy

28.9 keV

Beam divergence

1.5 mrad (Horizontal)0.06 mrad (Vertical)

Energy range

Si 311 : 8.4 ∼ 72.5 keVSi 111 : 5.0 ∼ 37.5 keVSi 511 : 13.5 ∼ 113.3 keV

Beam size 1

about 75 mm (H) × 5 mm (V) in the experimental hutch 1 located in the experimental hall (Si 311)

Beam size 2

about 300 mm (H) × 20 mm (V) in the hutches located in the biomedical imaging center (Si 311)

http://www.spring8.or.jp/wkg/BL20B2/instrument/lang-en/INS-0000000314/instrument_summary_view

2p radianos  360o

1rad  57,29o

1mrad  0,05729o

1mrad  3,438’

dispoptic 2013


Source and optics schematic view of beamline bl20b2

SOURCE AND OPTICSSchematic View of Beamline BL20B2

dispoptic 2013


Aula passada

Outra vista

dispoptic 2013


Aula passada

LNLS - Campinas

Energia Nominal de Operação

1.37

GeV

Energia de injeção

500

MeV

Corrente do Feixe de elétrons (máximo)

250

mA

Circunferência

93.2

m

Diâmetro médio

29.7

m

dispoptic 2013


Aula passada

LNLS - Campinas

dispoptic 2013


Aula passada

LNLS_Fonte - Campinas

dispoptic 2013


Manipular o feixe de raios x curvar o feixe de raios x

Manipular o feixe de Raios-X?Curvar o feixe de Raios-X?

dispoptic 2013


Aula passada

Policapilaridade - Óptica de Raios-X

http://www.xos.com/mfgpros.htm

dispoptic 2013


Aula passada

X-ray Glass Capillary Optics

A. Bjeoumikhov, S. Bjeoumikhova*

IfG Institut für Gerätebau , 12489 Berlin, Germany

* BAM, 12205 Berlin, Germany

dispoptic 2013


Ptica de policapilaridade

Óptica de policapilaridade

dispoptic 2013


Policapilaridade ptica de raios x

Policapilaridade - Óptica de Raios-X

dispoptic 2013


Policapilaridade ptica de raios x1

Policapilaridade - Óptica de Raios-X

dispoptic 2013


Aula passada

dispoptic 2013


Aula passada

dispoptic 2013


Aula passada

dispoptic 2013


Aula passada

dispoptic 2013


Microscopia de raio x

Microscopia de raio-X

dispoptic 2013

Center for X-Ray Optics, Ernest O. Lawrence Laboratory

Berkeley, CA


Laser de raios x soft http www llnl gov str dunn html

Laser de Raios – X (soft) http://www.llnl.gov/str/Dunn.html

dispoptic 2013


Laser de r x

Laser de R-X

dispoptic 2013


Laser de r x1

Laser de R-X

dispoptic 2013


Recentemente slac laser de r x duro

Recentemente – SLAC laser de R-X duro

http://www.symmetrymagazine.org/breaking/2009/04/21/worlds-first-hard-x-ray-laser-switches-on/

An X-ray laser pulse as seen in SLAC's Main Control Center. A point of laser light seen here in the middle of a larger halo of dimmer, non-coherent X-rays. The surrounding blue halo is more like the X-rays produced at a synchrotron accelerator; the tiny, distinct pinpoint in the middle is the laser pulse from the LCLS. The physical size of the LCLS laser spot is about two-tenths of a millimeter. Like light from a flashlight, most light sources diverge to create a large spot some distance away. The LCLS laser light is tightly focused onto this sub-millimeter diameter despite having traveled a considerable distance from its source. Image: SLAC

dispoptic 2013


Resumindo o que vimos at agora

Resumindo o que vimos até agora

dispoptic 2013


Temas

Temas

  • Novo projeto de Luz Sincrotron (Sirius)

  • Sobre microscópio de R-X

  • Recobrir com metal de alto número atômico para capilar de vidro em óptica de R-X
