Presentation Transcript


5 mining in hochdimensionalen daten

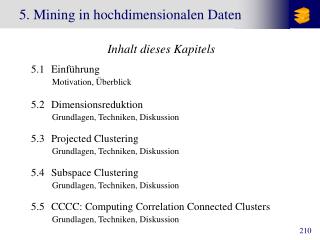

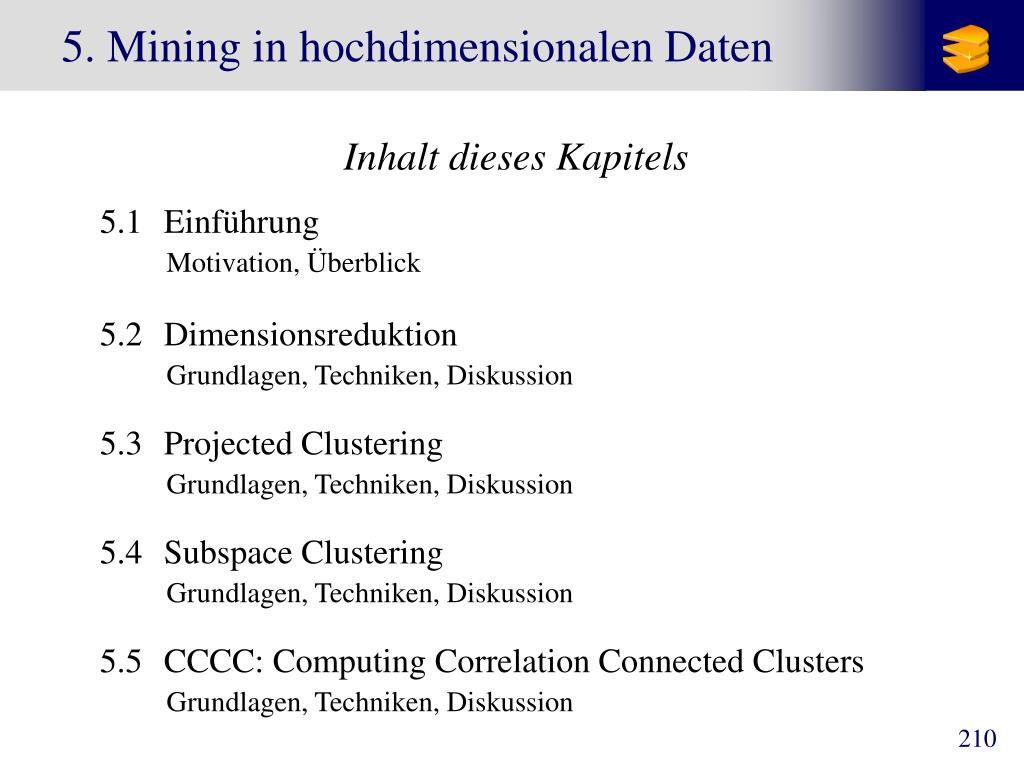

5. Mining in hochdimensionalen Daten

  • Inhalt dieses Kapitels

  • 5.1 Einführung

    Motivation, Überblick

  • 5.2 Dimensionsreduktion

    Grundlagen, Techniken, Diskussion

  • 5.3 Projected Clustering

    Grundlagen, Techniken, Diskussion

  • 5.4 Subspace Clustering

    Grundlagen, Techniken, Diskussion

  • 5.5 CCCC: Computing Correlation Connected Clusters

    Grundlagen, Techniken, Diskussion


5 1 einf hrung

...

...

5.1 Einführung

  • „Reale Daten sind meist sehr hochdimensional“

  • Beispiel:

    • Clustering von Fernsehbildern

      • Fernsehbilder werden in Farbhistogramme

        zerlegt

      • Je nach Farbauflösung erhält man ca.

        100-1.000 dimensionale Feature-Vektoren pro Bild

    • Biologie: Clustering von Microarray Daten

      • Ein Feature entspricht z.B. einem Gen

        im menschlichen Körper

      • Man erhält 20.000 dimensionale Vektoren


Einf hrung

Einführung

  • Probleme für das Data Mining

  • Eine hohe Anzahl an irrelevanten Attributen (Features) „verwischt“ die Klassen

  • Je mehr Features, desto höher die Wahrscheinlichkeit irrelevanter Features

  • „Fluch der Dimensionalität“ (Curse of Dimensionality)

  • Distanz zum nächsten Nachbarn unterscheidet sich

  • im Hochdimensionalen kaum von der Distanz zu einem

  • beliebigen Nachbarn

  • Klassen in verschiedenen Unterräumen

  • Für zwei Klassen können zwei verschiedene Mengen an Attributen relevant/irrelevant sein


Einf hrung1

A

C

3

2

1

2

4

5

3

4

5

6

1

6

B

D

Einführung

  • Beispiele

    Keine Cluster im gesamten Featurespace, aber in Unterräumen

    Punkte unterschiedlich geclustert in verschiedenen Unterräumen


Einf hrung2

Einführung

  • Konsequenzen für die Klassifikation

    • Nicht so schlimm, da Klassen bereits bekannt und irrelevante Features als auch entsprechende Unterräume anhand der Trainingsdaten leichter erkannt werden können.

  • Konsequenzen für das Clustering

    • Cluster sind a priorinicht bekannt, daher auch nicht die irrelevanten Features oder die entsprechenden Unterräume der Cluster

    • Viele (speziell distanzbasierte) Clusterverfahren sind für hochdimensionale Daten unbrauchbar

  • Grund: „übliche“ Distanzfunktionen (z.B. Lp-Normen) berücksichtigen alle Feature gleich stark


Einf hrung3

Einführung

  • Übersicht: Clustering hochdimensionaler Daten

  • Dimensionsreduktion / Attributsselektion

  • Projected Clustering

  • Subspace Clustering

  • Clustering mit Correlation-Connections


5 2 dimensionsreduktion

5.2 Dimensionsreduktion

  • Idee:

    • Daten-Vorverarbeitung: Reduktion der Dimensionalität durch Selektion der (für das Clustering) relevanten Features

    • Verwende Datensatz mit reduzierter Dimensionalität zum Clustern

  • Allgemein:

    • Gegeben: n Datenpunkte (Featurevektoren) X = {x1,...,xn} mit Dimensionalität d

    • Gesucht: Transformation der Datenpunkte in (d-k)-dimensionale Featurevektoren, so daß der dabei gemachte Fehler möglichst klein ist

  • Einfacher Ansatz:

    • Abgeleitete Attribute (Summe, Durchschnitt, etc.) statt urspr. Attribute

      - erfordert Expertenwissen

      - kaum automatisierbar

      (+) teilweise gute Ergebnisse (hängt vom Experten ab)


Dimensionsreduktion

Dimensionsreduktion

  • Hauptachsentransformation (PCA)

  • Ziel: Rotiere den Datenraum so, dass

    • die Abhängigkeiten zwischen den Merkmale verschwinden

    • Abstände und Winkel der Vektoren erhalten bleiben

  • Gesucht ist also...

    • eine orthonormale Abbildung,

    • die die Richtung stärkster Varianz auf die erste Achse abbildet

    • die Richtung zweitstärkster Varianz auf die zweite usw.


Dimensionsreduktion1

Dimensionsreduktion

  • Wir beginnen mit der Kovarianz-Matrix: S = SxÎD(x-m)(x-m)T

  • Die Matrix wird zerlegt in

    • eine Orthonormalmatrix V = [e1,...,ed] (Eigenvektoren)

    • und eine Diagonalmatrix L = diag (l1,...,ld) (Eigenwerte)

    • so dass gilt: S = V L VT

  • Bei Weglassen von k Basisvektoren ej entsteht ein neuer Unterraum. Die Transformation der Vektoren aus X in diesen neuen Unterraum hat den quadratischen Fehler:

  •  Wähle die k Eigenvektoren mit den kleinsten Eigenwerten


Dimensionsreduktion2

Dimensionsreduktion

  • Dimensionsreduktion via PCA

    • Berechne Kovarianzmatrix S

    • Berechne Eigenwerte und Eigenvektoren von S

    • Bestimme die k kleinsten Eigenwerte und „lösche“ deren Eigenvektoren

    • Die resultierenden Eigenvektoren bilden die Basis für den neuen Unterraum (ggf. kann diese Basis durch unitäre Transformationen in eine andere Basis desselben Unterraumes umgewandelt werden)

    • Entwickle die Vektoren der Daten X = {x1,...,xn} nach dieser neuen Unterraumbasis:

       Resultierende Daten Y = {y1,...,yn} sind (d-k)-dimensional


Dimensionsreduktion3

3

Daten: X = {

(-3,-2), (-2,-1), (-1,0), (0,1), (1,2), (2,3)

(-2,-2), (-1,-1), (0,0), (1,1), (2,2)

(-2,-3), (-1,-2), (0,-1), (1,0), (2,1), (3,2)

}

2

1

0

-1

-2

-3

-2

-1

0

1

2

3

Kovarianzmatrix:

Eigenwerte und Eigenvektoren:

Transformierte Daten Y = {

(-3.53), (-2.12), (-0.71), (0.71), (2.12), (3.53)

(-2.82), (-1.41), (0.0), (1.41), (2.82)

(-3.53), (-2.12), (-0.71), (0.71), (2.12), (3.53)

}

0

Dimensionsreduktion

  • Beispiel


Dimensionsreduktion4

Dimensionsreduktion

  • Diskussion

    + Mathematisch fundiert

    - transformierte Daten sind nur schwer interpretierbar (Unterraum ist nicht notwendigerweise achsenparallel)

    - Informationen der „gelöschten“ Dimensionen werden nicht berücksichtigt

  • Weitere Verfahren

    • Wavelet-Transformation

    • (diskrete) Fourier-Transformation

    • (diskrete) Cosinus-Transformation


5 3 projected clustering

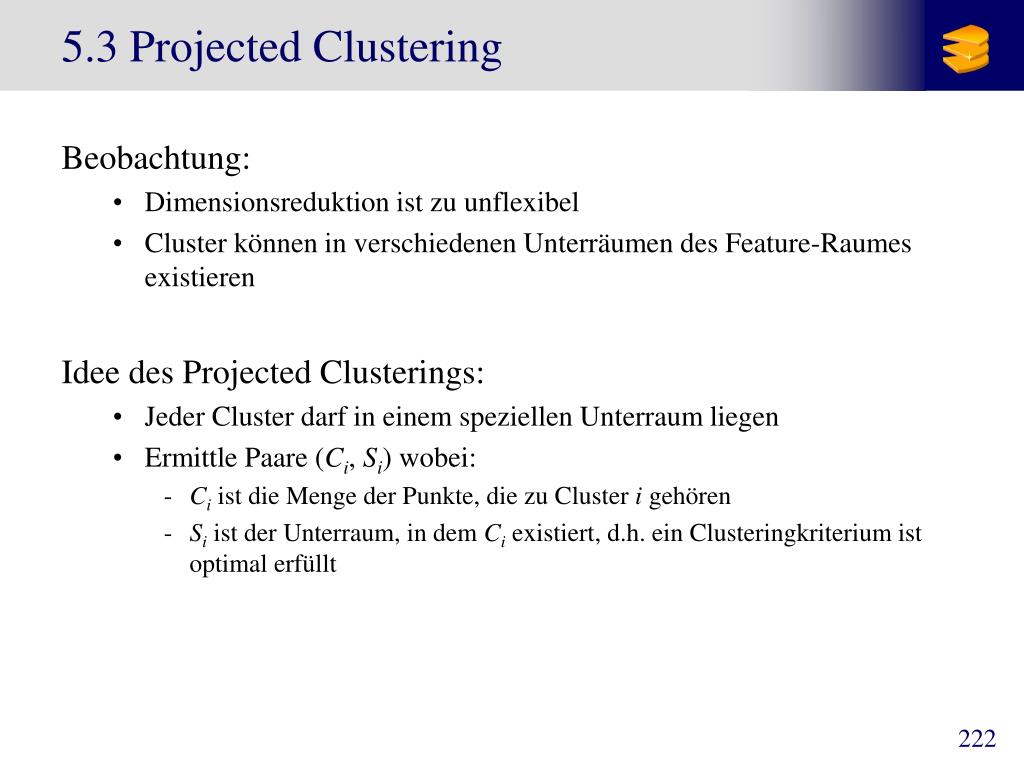

5.3 Projected Clustering

  • Beobachtung:

    • Dimensionsreduktion ist zu unflexibel

    • Cluster können in verschiedenen Unterräumen des Feature-Raumes existieren

  • Idee des Projected Clusterings:

    • Jeder Cluster darf in einem speziellen Unterraum liegen

    • Ermittle Paare (Ci, Si) wobei:

      • Ci ist die Menge der Punkte, die zu Cluster i gehören

      • Si ist der Unterraum, in dem Ci existiert, d.h. ein Clusteringkriterium ist optimal erfüllt


Projected clustering

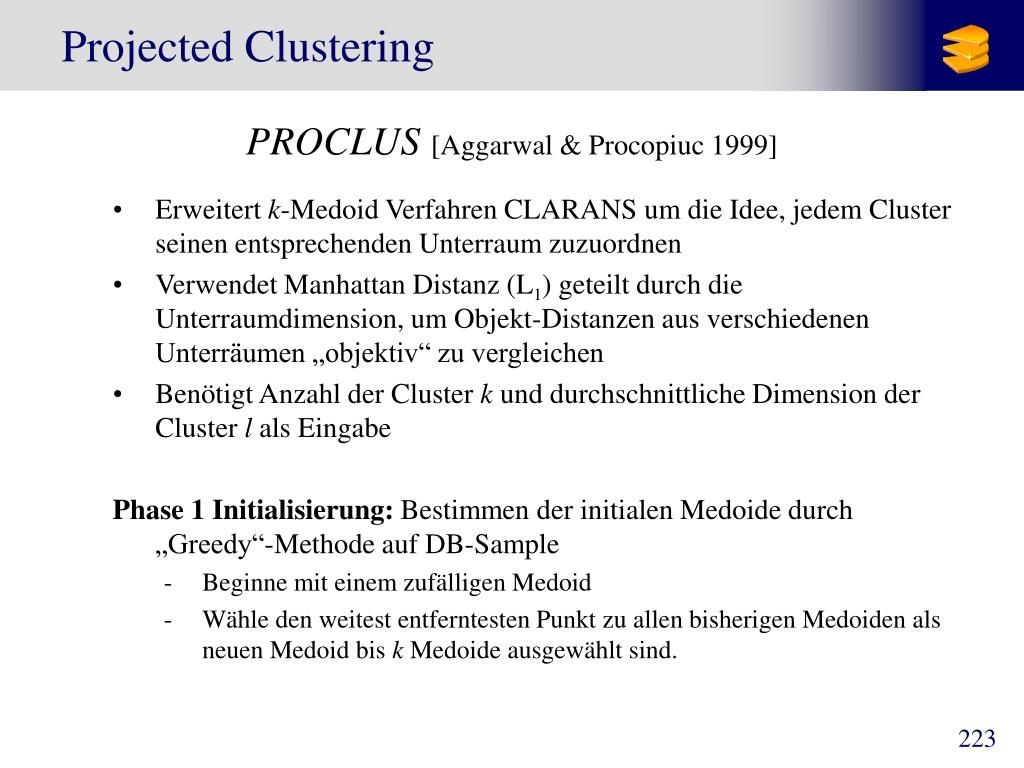

Projected Clustering

  • PROCLUS [Aggarwal & Procopiuc 1999]

    • Erweitert k-Medoid Verfahren CLARANS um die Idee, jedem Cluster seinen entsprechenden Unterraum zuzuordnen

    • Verwendet Manhattan Distanz (L1) geteilt durch die Unterraumdimension, um Objekt-Distanzen aus verschiedenen Unterräumen „objektiv“ zu vergleichen

    • Benötigt Anzahl der Cluster k und durchschnittliche Dimension der Cluster l als Eingabe

      Phase 1 Initialisierung: Bestimmen der initialen Medoide durch „Greedy“-Methode auf DB-Sample

      • Beginne mit einem zufälligen Medoid

      • Wähle den weitest entferntesten Punkt zu allen bisherigen Medoiden als neuen Medoid bis k Medoide ausgewählt sind.


Projected clustering1

Projected Clustering

Phase 2 Iteration: Optimierung der Medoide und der Cluster-Unterräume

  • Medoid-Optimierung wie bei CLARANS

  • Unterraumoptimierung:

    di = minimale Distanz des Medoiden mi zu allen anderen Medoiden

    Li = {Punkte, die zu mi einen kleineren Abstand als di haben}

    Xi,j = durchschnittliche Distanz aller Punkte aus Li zu mi in Dimension j

    Je kleiner Xi,j desto näher liegen die Punkte in Li,j entlang Dimension j bei mi

    Wähle Unterräume Si, so dass insgesamt k . l Dimensionen zu den Medoiden zugeordnet wurden (Greedy-Verfahren)

    Zuordnung der Punkte zu den mi unter Berücksichtigung der ausgewählten Si


Projected clustering2

x

z

Q

P

x

z

Q

Q

Q

P

P

P

y

y

y

y

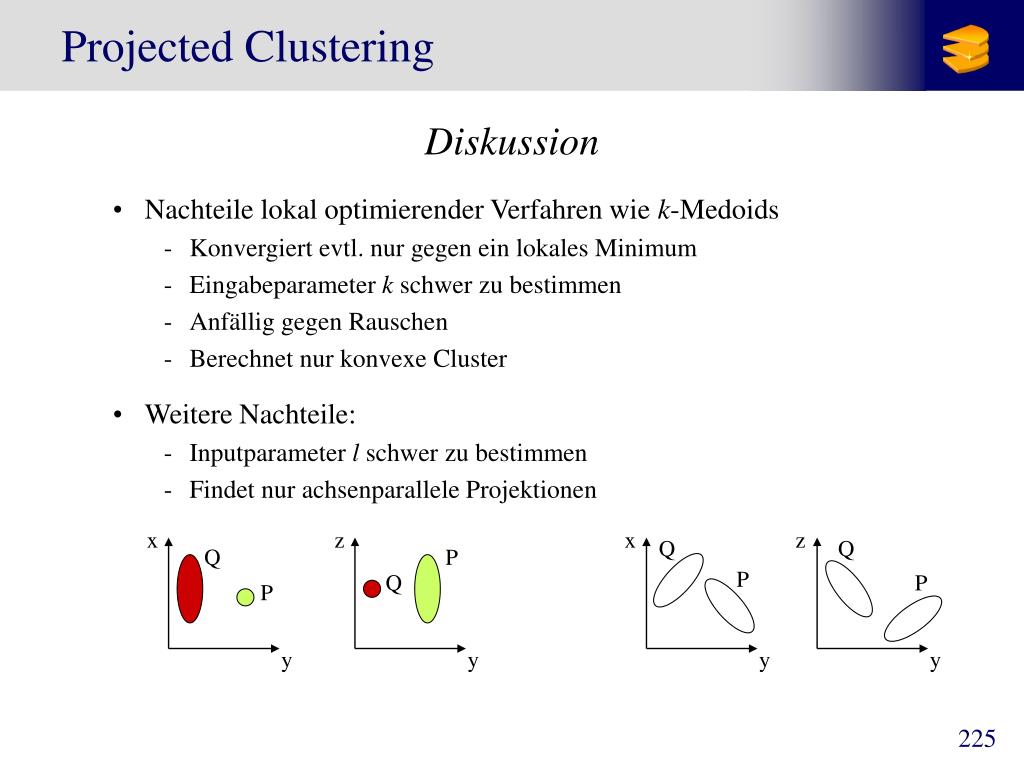

Projected Clustering

  • Diskussion

    • Nachteile lokal optimierender Verfahren wie k-Medoids

      • Konvergiert evtl. nur gegen ein lokales Minimum

      • Eingabeparameter k schwer zu bestimmen

      • Anfällig gegen Rauschen

      • Berechnet nur konvexe Cluster

    • Weitere Nachteile:

      • Inputparameter l schwer zu bestimmen

      • Findet nur achsenparallele Projektionen


Projected clustering3

Projected Clustering

  • ORCLUS [Aggarwal & Yu 2000]

    • Verbesserung von PROCLUS

    • Verwendet k-Means statt k-Medoid Ansatz

    • Berechnet Unterräume, die nicht achsenparallel sind

    • Verwendet Korrelationsmatrix, um für jeden Cluster die Eigenvektoren mit den kleinsten Eigenwerten zu berechnen

    • Eingabe: k Anzahl der Cluster, l durchschnittliche Dimensionalität der Cluster-Unterräume

    • Ergebnis: k Cluster (Ci) mit zugeordneten Eigenvektoren (Si)

    • Probleme:

      • Nachteile von k-Means

      • Input-Parameter l

      • Laufzeit: O (l3 + l . n . d + l2 + d3)


5 4 subspace clustering

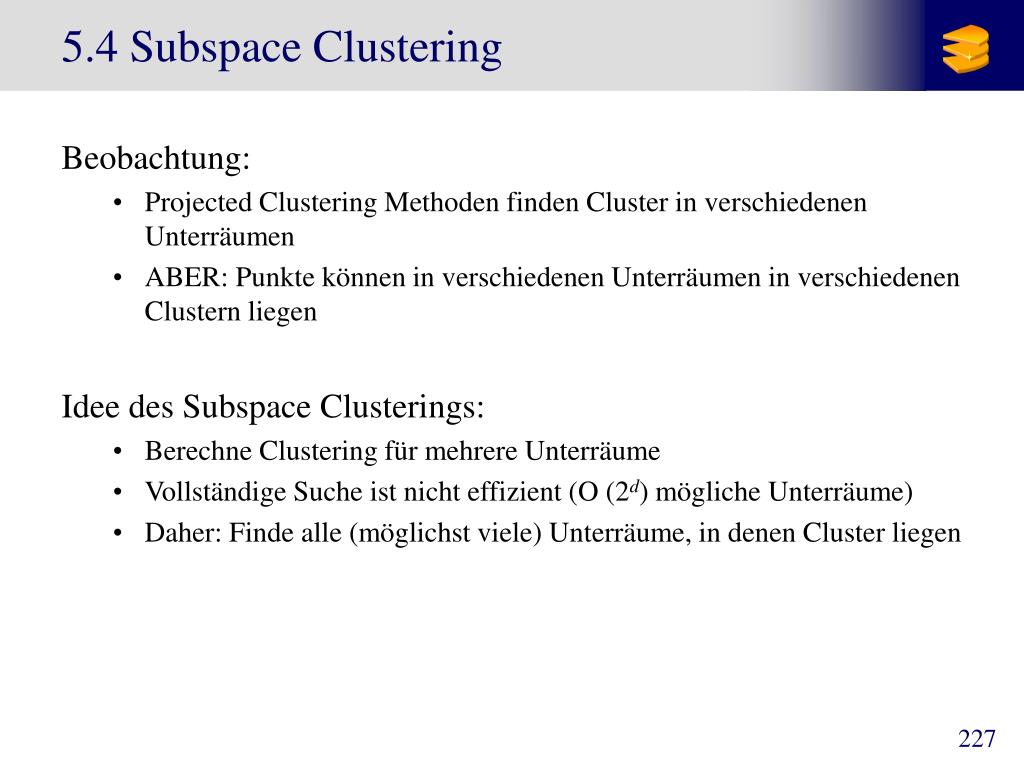

5.4 Subspace Clustering

  • Beobachtung:

    • Projected Clustering Methoden finden Cluster in verschiedenen Unterräumen

    • ABER: Punkte können in verschiedenen Unterräumen in verschiedenen Clustern liegen

  • Idee des Subspace Clusterings:

    • Berechne Clustering für mehrere Unterräume

    • Vollständige Suche ist nicht effizient (O (2d) mögliche Unterräume)

    • Daher: Finde alle (möglichst viele) Unterräume, in denen Cluster liegen


Subspace clustering

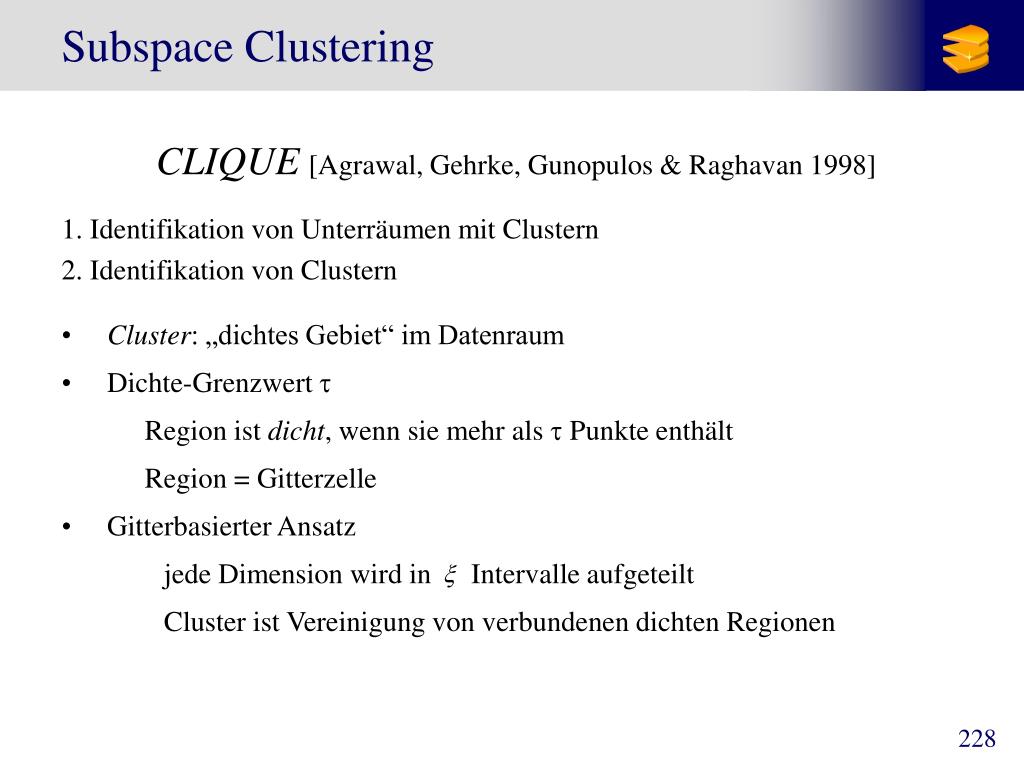

Subspace Clustering

  • CLIQUE[Agrawal, Gehrke, Gunopulos & Raghavan 1998]

  • 1. Identifikation von Unterräumen mit Clustern

  • 2. Identifikation von Clustern

  • Cluster: „dichtes Gebiet“ im Datenraum

  • Dichte-Grenzwert t

    Region ist dicht, wenn sie mehr als t Punkte enthält

    Region = Gitterzelle

  • Gitterbasierter Ansatz

  • jede Dimension wird in Intervalle aufgeteilt

  • Cluster ist Vereinigung von verbundenen dichten Regionen


Subspace clustering1

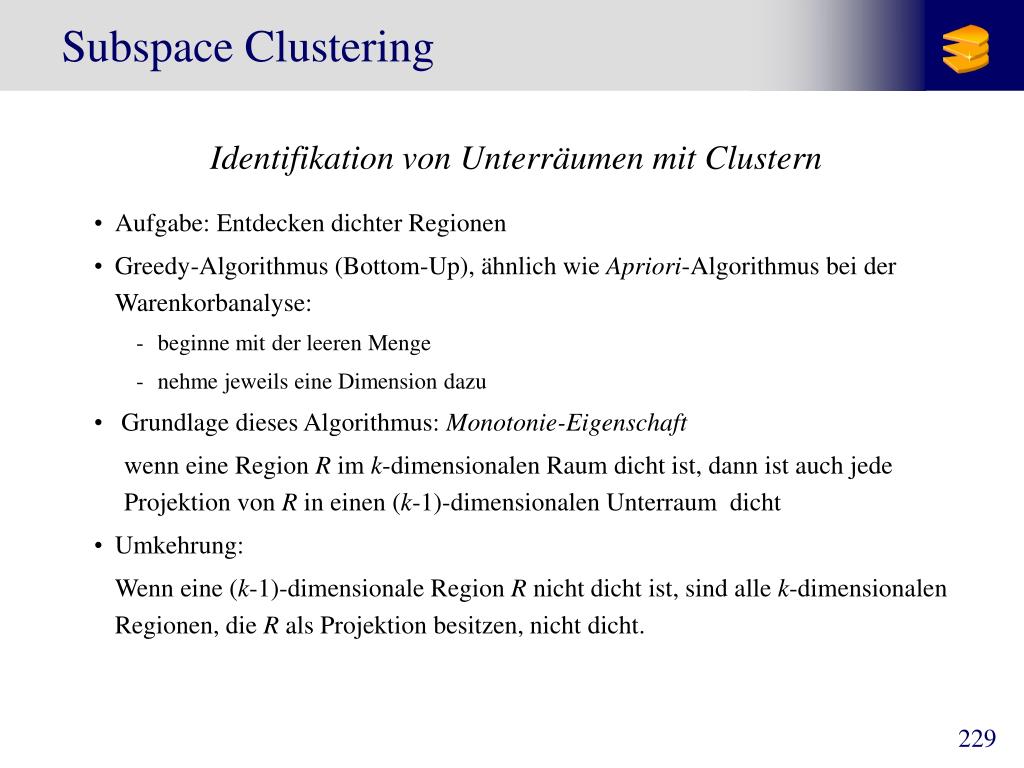

Subspace Clustering

  • Identifikation von Unterräumen mit Clustern

    • Aufgabe: Entdecken dichter Regionen

    • Greedy-Algorithmus (Bottom-Up), ähnlich wie Apriori-Algorithmus bei der Warenkorbanalyse:

      • beginne mit der leeren Menge

      • nehme jeweils eine Dimension dazu

    • Grundlage dieses Algorithmus: Monotonie-Eigenschaft

      wenn eine Region R im k-dimensionalen Raum dicht ist, dann ist auch jede Projektion von R in einen (k-1)-dimensionalen Unterraum dicht

    • Umkehrung:

      Wenn eine (k-1)-dimensionale Region R nicht dicht ist, sind alle k-dimensionalen Regionen, die R als Projektion besitzen, nicht dicht.


Subspace clustering2

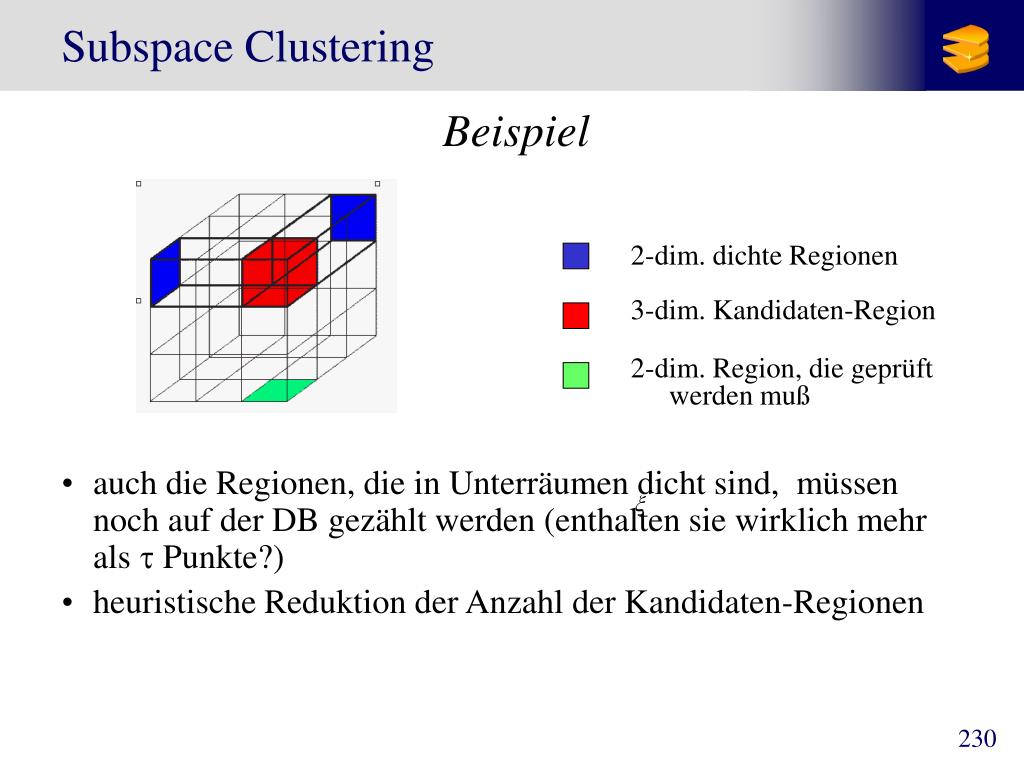

  • 2-dim. dichte Regionen

  • 3-dim. Kandidaten-Region

  • 2-dim. Region, die geprüft werden muß

Subspace Clustering

  • Beispiel

  • auch die Regionen, die in Unterräumen dicht sind, müssen noch auf der DB gezählt werden (enthalten sie wirklich mehr als t Punkte?)

  • heuristische Reduktion der Anzahl der Kandidaten-Regionen


Subspace clustering3

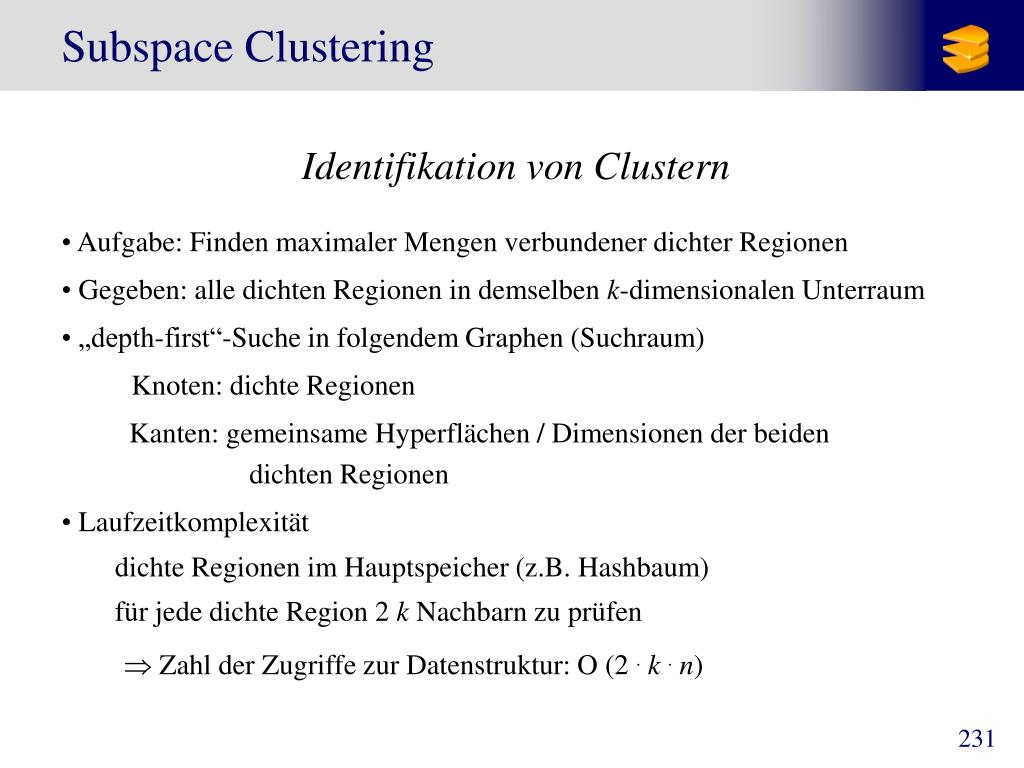

Subspace Clustering

  • Identifikation von Clustern

  • Aufgabe: Finden maximaler Mengen verbundener dichter Regionen

  • Gegeben: alle dichten Regionen in demselben k-dimensionalen Unterraum

  • „depth-first“-Suche in folgendem Graphen (Suchraum)

    Knoten: dichte Regionen

    Kanten: gemeinsame Hyperflächen / Dimensionen der beiden dichten Regionen

  • Laufzeitkomplexität

    dichte Regionen im Hauptspeicher (z.B. Hashbaum)

    für jede dichte Region 2 k Nachbarn zu prüfen

  •  Zahl der Zugriffe zur Datenstruktur: O (2 .k .n)


Subspace clustering4

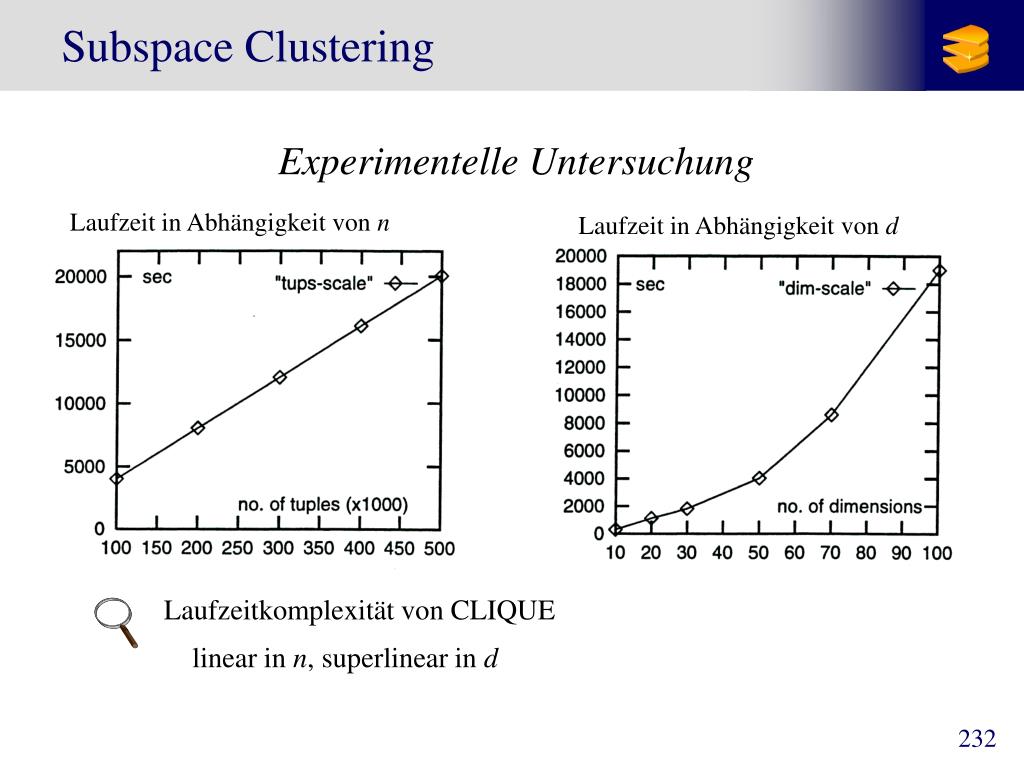

Laufzeit in Abhängigkeit von n

Laufzeit in Abhängigkeit von d

Subspace Clustering

  • Experimentelle Untersuchung

  • Laufzeitkomplexität von CLIQUE

  • linear in n, superlinear in d


Subspace clustering5

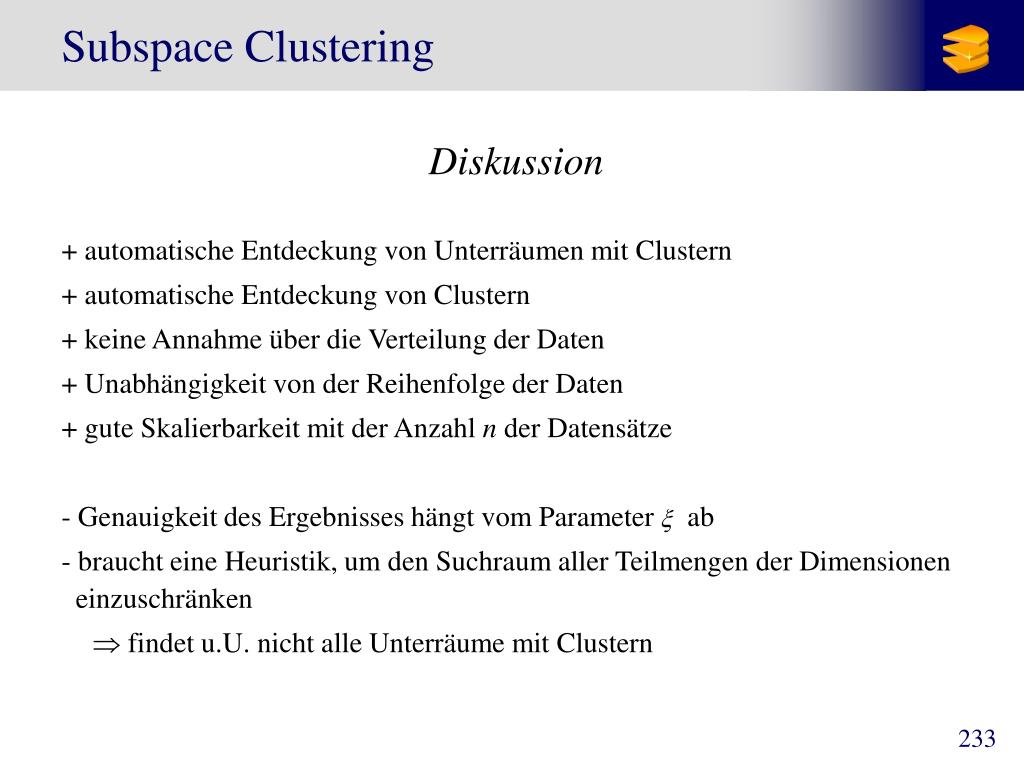

Subspace Clustering

  • Diskussion

  • + automatische Entdeckung von Unterräumen mit Clustern

  • + automatische Entdeckung von Clustern

  • + keine Annahme über die Verteilung der Daten

  • + Unabhängigkeit von der Reihenfolge der Daten

  • + gute Skalierbarkeit mit der Anzahl n der Datensätze

  • - Genauigkeit des Ergebnisses hängt vom Parameter ab

  • - braucht eine Heuristik, um den Suchraum aller Teilmengen der Dimensionen einzuschränken

  •  findet u.U. nicht alle Unterräume mit Clustern


Subspace clustering6

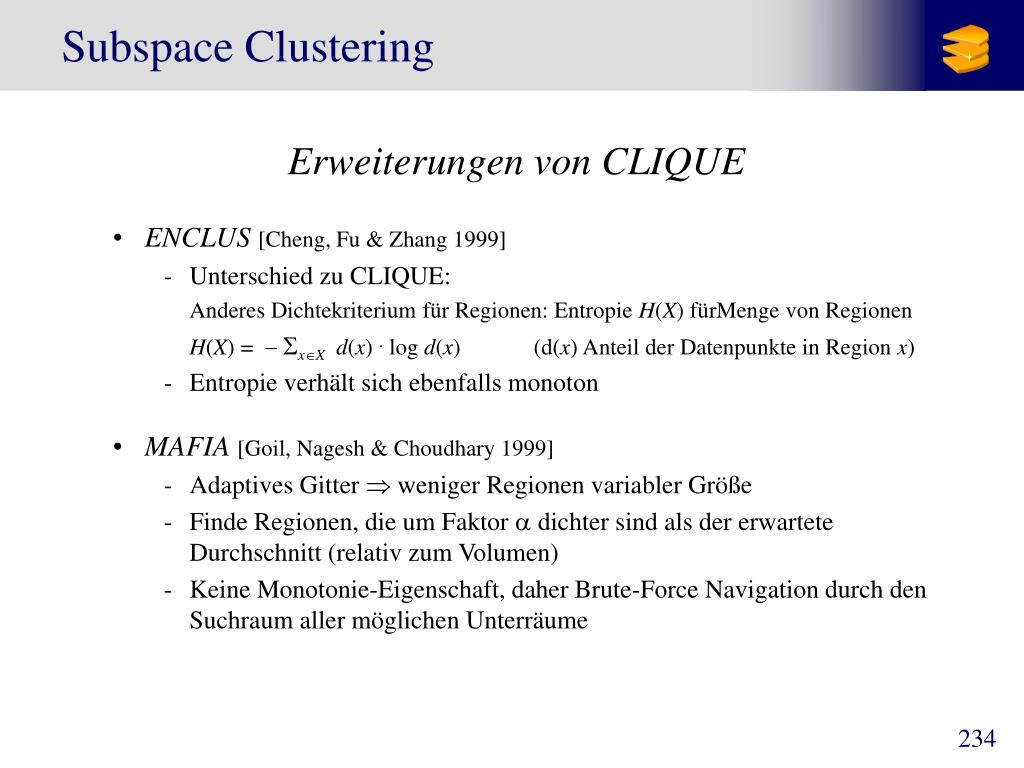

Subspace Clustering

  • Erweiterungen von CLIQUE

    • ENCLUS[Cheng, Fu & Zhang 1999]

      • Unterschied zu CLIQUE:

        Anderes Dichtekriterium für Regionen: Entropie H(X)fürMenge von Regionen

        H(X) = xXd(x) . log d(x) (d(x) Anteil der Datenpunkte in Region x)

      • Entropie verhält sich ebenfalls monoton

    • MAFIA[Goil, Nagesh & Choudhary 1999]

      • Adaptives Gitter  weniger Regionen variabler Größe

      • Finde Regionen, die um Faktor  dichter sind als der erwartete Durchschnitt (relativ zum Volumen)

      • Keine Monotonie-Eigenschaft, daher Brute-Force Navigation durch den Suchraum aller möglichen Unterräume


Subspace clustering7

C1

C2

Subspace Clustering

  • RIS[Kailing, Kriegel, Kröger & Wanka 2003]

  • Motivation:

    • Nachteil der gitterbasierten Ansätze

      Wahl von und 

      Cluster für  = 4

      (ist C2 Cluster?)

      Für  > 4: keine Cluster

      (insb. C1 geht verloren!)

       Verwende dichte-basiertes Clustering


Subspace clustering8

density

Anzahl

size

Subspace Clustering

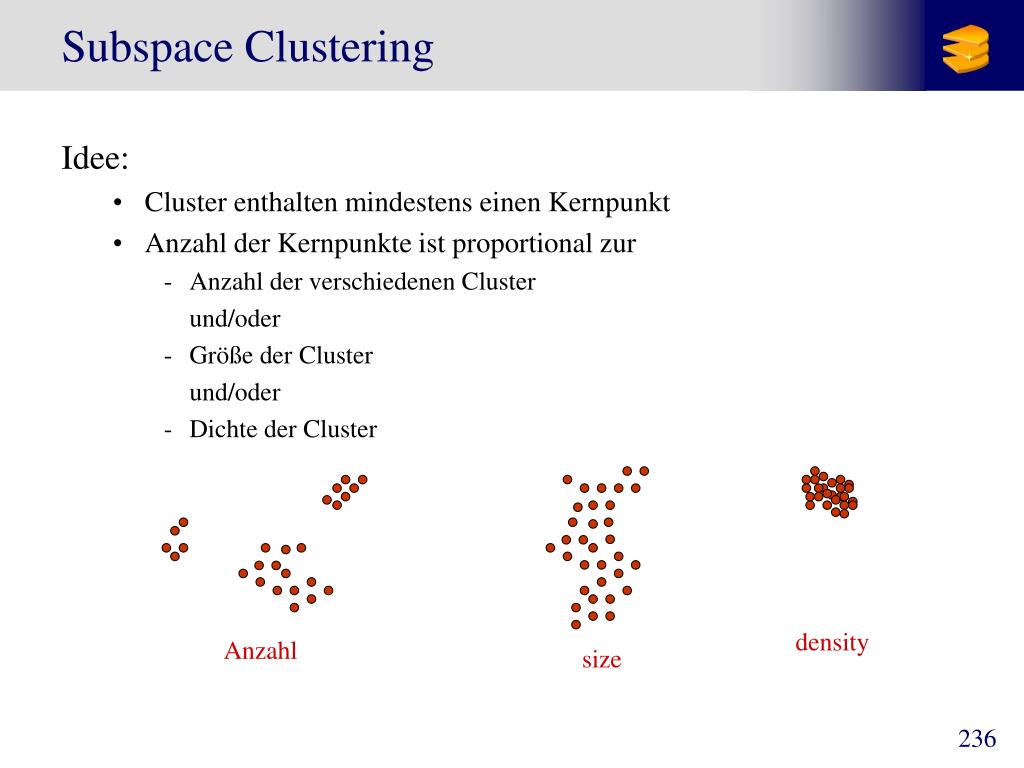

  • Idee:

    • Cluster enthalten mindestens einen Kernpunkt

    • Anzahl der Kernpunkte ist proportional zur

      • Anzahl der verschiedenen Cluster

        und/oder

      • Größe der Cluster

        und/oder

      • Dichte der Cluster


Subspace clustering9

Subspace Clustering

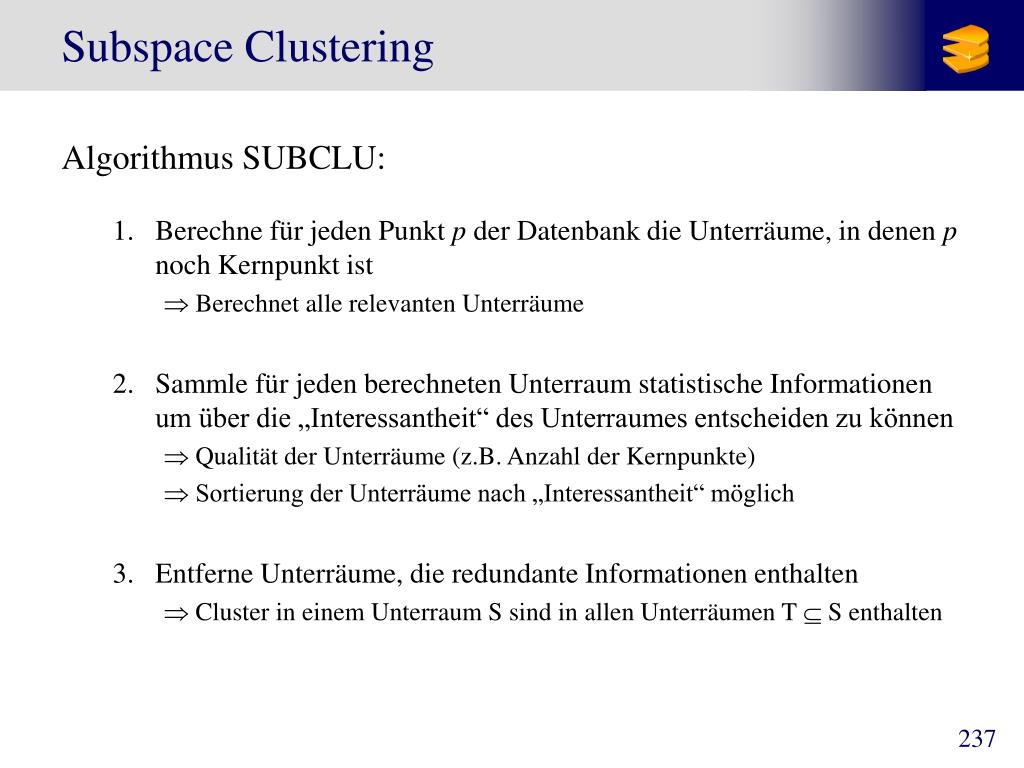

  • Algorithmus SUBCLU:

    • Berechne für jeden Punkt p der Datenbank die Unterräume, in denen p noch Kernpunkt ist

       Berechnet alle relevanten Unterräume

    • Sammle für jeden berechneten Unterraum statistische Informationen um über die „Interessantheit“ des Unterraumes entscheiden zu können

       Qualität der Unterräume (z.B. Anzahl der Kernpunkte)

       Sortierung der Unterräume nach „Interessantheit“ möglich

    • Entferne Unterräume, die redundante Informationen enthalten

       Cluster in einem Unterraum S sind in allen Unterräumen T  S enthalten


Subspace clustering10

Subspace Clustering

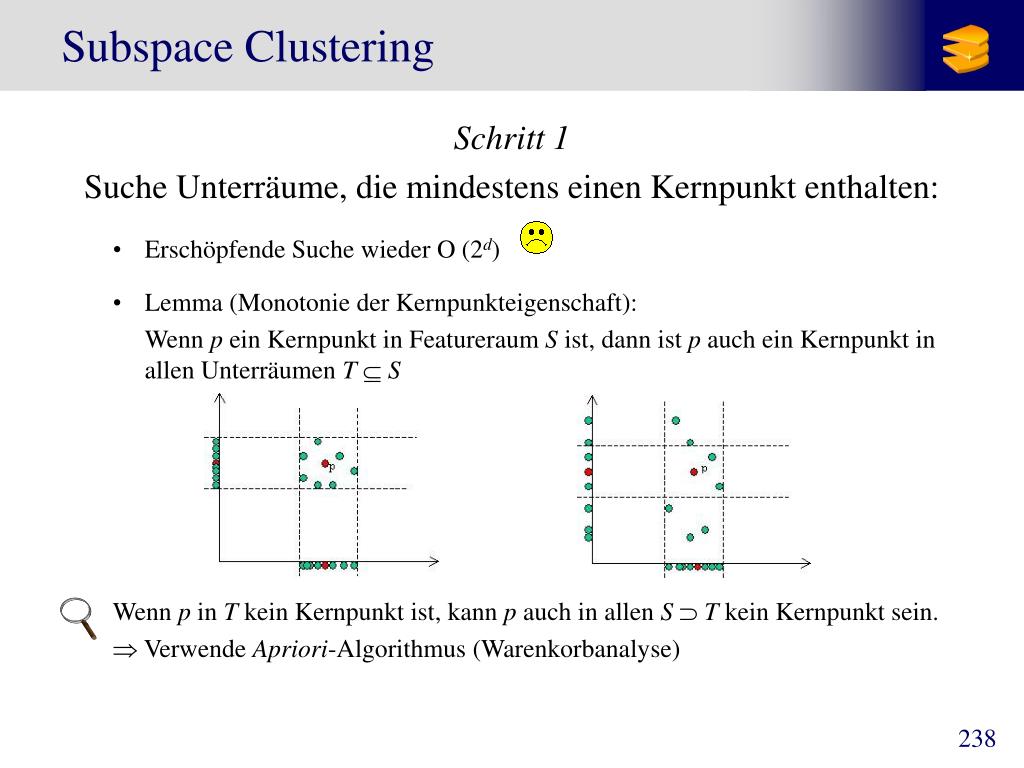

  • Schritt 1

  • Suche Unterräume, die mindestens einen Kernpunkt enthalten:

    • Erschöpfende Suche wieder O (2d)

    • Lemma (Monotonie der Kernpunkteigenschaft):

      Wenn p ein Kernpunkt in Featureraum S ist, dann ist p auch ein Kernpunkt in allen Unterräumen T S

      Wenn p in T kein Kernpunkt ist, kann p auch in allen ST kein Kernpunkt sein.

       Verwende Apriori-Algorithmus (Warenkorbanalyse)


Subspace clustering11

Subspace Clustering

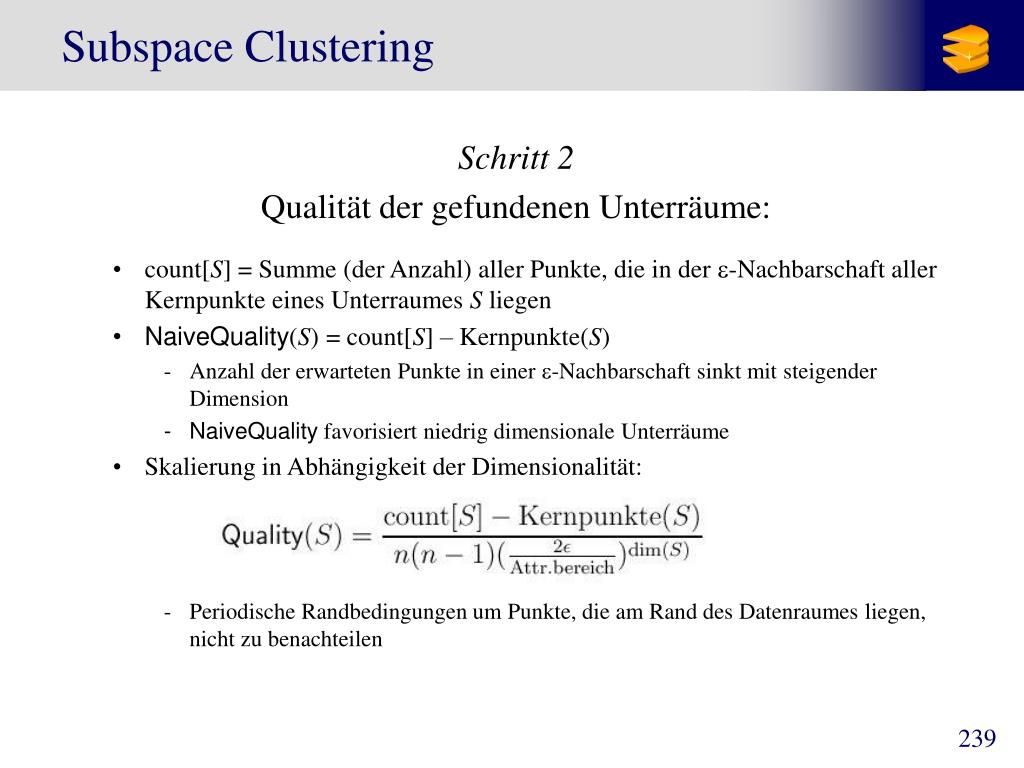

  • Schritt 2

  • Qualität der gefundenen Unterräume:

    • count[S] = Summe (der Anzahl) aller Punkte, die in der -Nachbarschaft aller Kernpunkte eines Unterraumes S liegen

    • NaiveQuality(S) = count[S] – Kernpunkte(S)

      • Anzahl der erwarteten Punkte in einer -Nachbarschaft sinkt mit steigender Dimension

      • NaiveQuality favorisiert niedrig dimensionale Unterräume

    • Skalierung in Abhängigkeit der Dimensionalität:

      • Periodische Randbedingungen um Punkte, die am Rand des Datenraumes liegen, nicht zu benachteilen


Subspace clustering12

Subspace Clustering

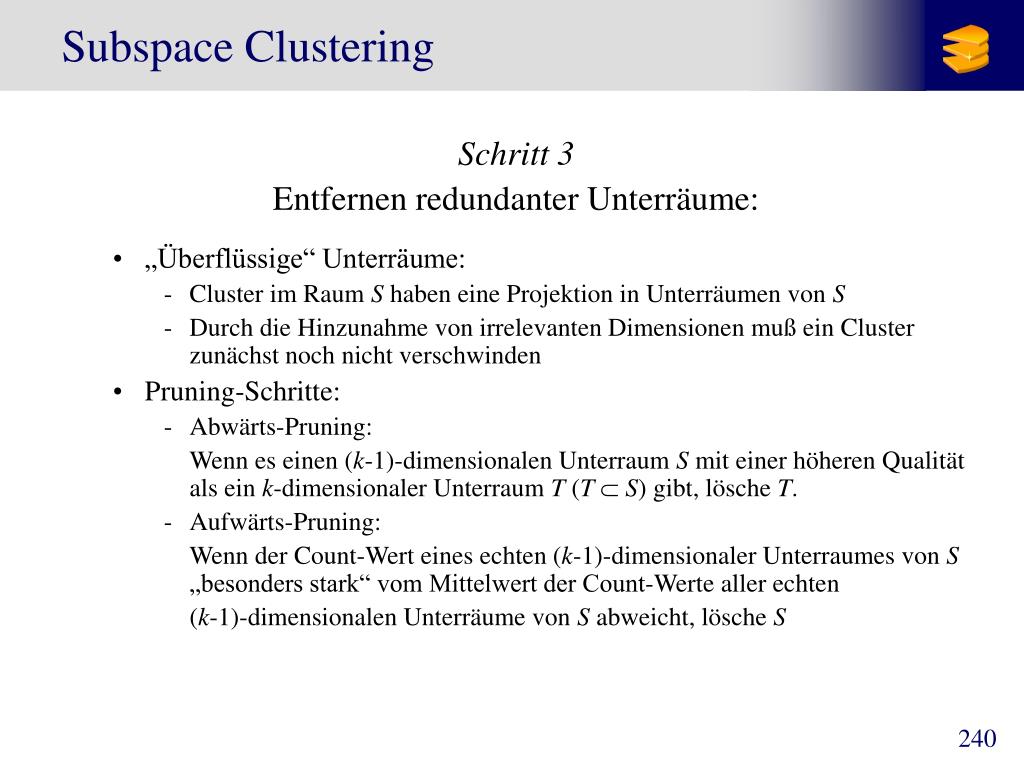

  • Schritt 3

  • Entfernen redundanter Unterräume:

    • „Überflüssige“ Unterräume:

      • Cluster im Raum S haben eine Projektion in Unterräumen von S

      • Durch die Hinzunahme von irrelevanten Dimensionen muß ein Cluster zunächst noch nicht verschwinden

    • Pruning-Schritte:

      • Abwärts-Pruning:

        Wenn es einen (k-1)-dimensionalen Unterraum S mit einer höheren Qualität als ein k-dimensionaler Unterraum T (T S) gibt, lösche T.

      • Aufwärts-Pruning:

        Wenn der Count-Wert eines echten (k-1)-dimensionaler Unterraumes von S „besonders stark“ vom Mittelwert der Count-Werte aller echten

        (k-1)-dimensionalen Unterräume von S abweicht, lösche S


Subspace clustering13

Laufzeit in Abhängigkeit von d

Laufzeit in Abhängigkeit von n

Laufzeit in Abhängigkeit der Samplegröße

Subspace Clustering

  • Experimentelle Untersuchung

    Skaliert superlinear in n und d

     Random Sampling

    auch bei kleinen Samplegrößen

    hohe Qualität


Subspace clustering14

Subspace Clustering

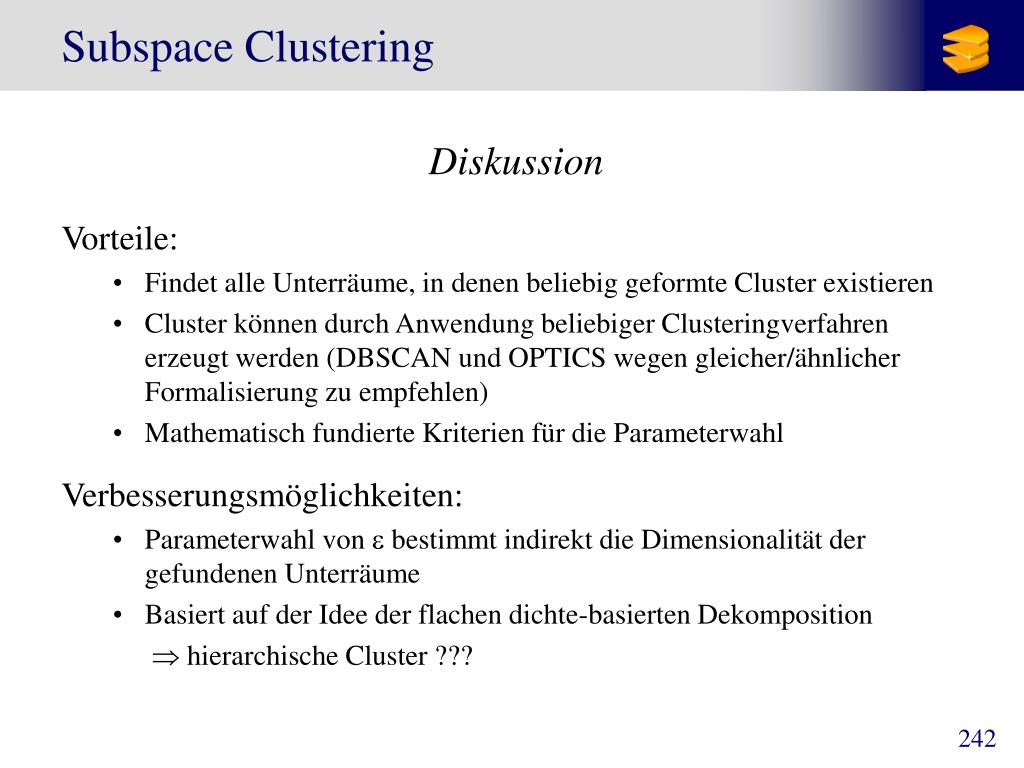

  • Diskussion

  • Vorteile:

    • Findet alle Unterräume, in denen beliebig geformte Cluster existieren

    • Cluster können durch Anwendung beliebiger Clusteringverfahren erzeugt werden (DBSCAN und OPTICS wegen gleicher/ähnlicher Formalisierung zu empfehlen)

    • Mathematisch fundierte Kriterien für die Parameterwahl

  • Verbesserungsmöglichkeiten:

    • Parameterwahl von  bestimmt indirekt die Dimensionalität der gefundenen Unterräume

    • Basiert auf der Idee der flachen dichte-basierten Dekomposition

       hierarchische Cluster ???


  • Login
