  1. 上海电信PTN网络技术培训（之六） 信息网络部技术支撑处 魏晓燕 2010/07

  2. 分段PW原则 • 采用多段tunnel方式，每个节点到本区域两个核心设备的分别建立tunnel，和本环上所有节点两两建立tunnel，核心层每两个有物理连接的核心设备之间建立一个tunnel • 不同区域里的两个节点之间 pw分为三段：接入段tunnel，核心tunnel，接入段tunnel • 同一区域不同环上两个节点之间的pw分段:接入tunnel，接入tunnel • 同一环上两个节点之间的pw分段：节点之间为一个tunnel,备用tunnel采用两个节点到核心节点的tunnel、核心之间的tunnel • 资源入库可以根据这个规则设定pw分段点，选择tunnel

  3. APS保护 • 全网采用静态配置，保护方式为PW-APS保护,恢复模式设为恢复式 • 在两端建立一个PW APS1:1保护组，倒换模式配置为双端,PW路径较短的配置成工作路径，路径长的配置成保护路径 • 链路能力不够的情况下考虑扩中继

  4. 华为设备 3900 1900

  5. 3900板面图

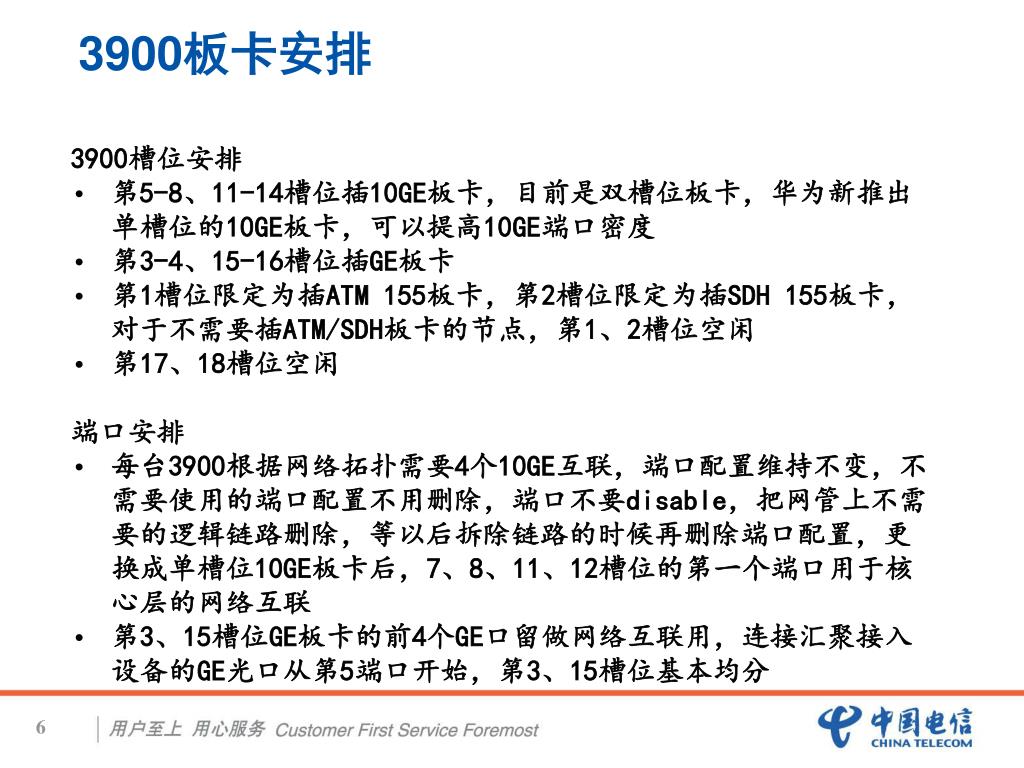

  6. 3900板卡安排 • 3900槽位安排 • 第5-8、11-14槽位插10GE板卡，目前是双槽位板卡，华为新推出单槽位的10GE板卡，可以提高10GE端口密度 • 第3-4、15-16槽位插GE板卡 • 第1槽位限定为插ATM 155板卡，第2槽位限定为插SDH 155板卡，对于不需要插ATM/SDH板卡的节点，第1、2槽位空闲 • 第17、18槽位空闲 • 端口安排 • 每台3900根据网络拓扑需要4个10GE互联，端口配置维持不变，不需要使用的端口配置不用删除，端口不要disable，把网管上不需要的逻辑链路删除，等以后拆除链路的时候再删除端口配置，更换成单槽位10GE板卡后，7、8、11、12槽位的第一个端口用于核心层的网络互联 • 第3、15槽位GE板卡的前4个GE口留做网络互联用，连接汇聚接入设备的GE光口从第5端口开始，第3、15槽位基本均分

  7. 3900板卡类型说明

  8. 1900板面图 • 槽位安排 • 第3、4插GE板卡 • 第5、6插FE板卡，6槽位最后一个端口做测试端口，不放用户 • 第7槽位空闲

  9. 1900板卡类型说明

  10. 业务配置类型 • 设备支持点到点(eline)、点到多点(eaggregate)、多点到多点(elan)的配置

  11. 业务实现 • 从厂商设备限制和业务配置方面综合考虑，点到点、点到多点、多点到多点的业务均采用点到点的业务配置方法 • 用户的上网业务和定制终端的管理通道均采用点到点的配置方法 • 专网业务从配置复杂性考虑节点数不大于4个

  12. 业务实现 1、专线业务 2、专线+上网业务

  13. 业务实现 3、点到多点业务 4、专网业务
